    泡泡網機箱電源頻道6月28日 海盜船最高端的AX1200電源（80PLUS金牌，1200瓦）在這次臺北電腦展上露面了，而國內送測可能還需要等1個多月，近日在網上發現了一篇介紹AX1200電源的文章，編譯過來供大家參考。

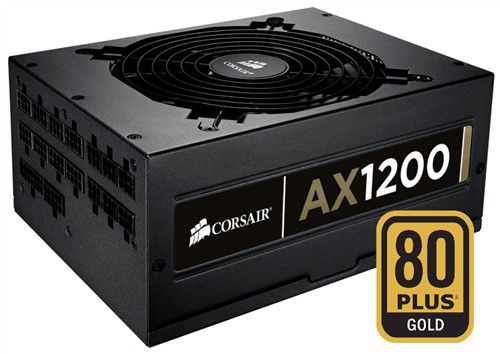

海盜船AX1200電源

    發燒級別玩家的電腦功耗由於CPU和GPU的發展在這幾年戲劇性的增長，電源對整臺PC而言從原來默默無聞逐漸成為了最基礎和重要的配件。

    為了能夠支持Intel、AMD最新的處理器，為了支持ATI和NV最新的多卡互聯，海盜船針對發燒級玩家推出了金牌系列AX1200（型號CMPSU-1200AX）這款電源。

產品特點綜述

    一、獨特設計，專供海盜船

    海盜船的研發參與設計的這顆AX1200電源的結構在其他電源中是見不到的（準諧振變換）。

    二、100.4安培電路12V輸出

    AX1200的12V輸出能力為100.4安培，合1204.8瓦的功耗，而且還是單路12V輸出，對多路SLI與多路CrossFire的玩家來說非常實用。

    三、80PLUS金牌等級轉換效率

    由於採用了先進的結構配合高檔次的磁性元件，最大程度上優化了轉換效率，提供至少90%以上的轉換效率，在效率指標中甚至超過80PLUS金牌等級的水準。

    三、出色的紋波噪音抑制+穩定的電壓輸出

    在3.3V、5V、12V三路的輸出各自獨立，二次側採用Mosfet做同步整流，比傳統的肖特基整流的轉換效率要高。在可插拔接口板上採用4層PCB板，不但保證良好的接地還可以降低接入電阻和電壓降。此外跑線上的優化對降低紋波與噪音也有助益。

    四、全可拔插線材設計

    全可拔插線材提供了安裝上最大的靈活性，而且不會阻礙機箱內的空氣流動，你只需接上需要的線材，不用再費心綁線了。

    五、零電壓開關/零電流開關

    海盜船AX1200電壓應用了ZVS/ ZCS軟開關技術，可以大幅度降低開關管的損耗，提高轉換效率減少廢熱的產生。

    六、工作時噪音超低

    使用了14cm的溫控風扇，在畫PCB時就把風流/散熱的優化設計考慮進去，可以發揮風扇最大的降溫作用。

    電源設計框圖

AX1200電源設計框圖

    上圖就是AX1200電源的結構圖，這是一顆伺服器級別的電源，使用了最高檔的元件。
