功耗測試最專業！我們需要多少瓦電源

2023-12-09 05:20:01 1

    泡泡網機箱電源頻道4月11日 最近一段時間新顯卡和新CPU都層出不窮，論壇中諮詢「我該配多少瓦電源」的問題每天都可以見到好幾次，這篇文章中我們整理了Xbitlabs測試的顯卡和CPU的功耗供大家參考。

    由於Xbitlabs的功耗測試非常專業，能夠抓取到顯卡和CPU獨立的功耗，比起其他網站測試整個電腦的功耗來說更具有參考價值。

大部分媒體測試功耗的方法

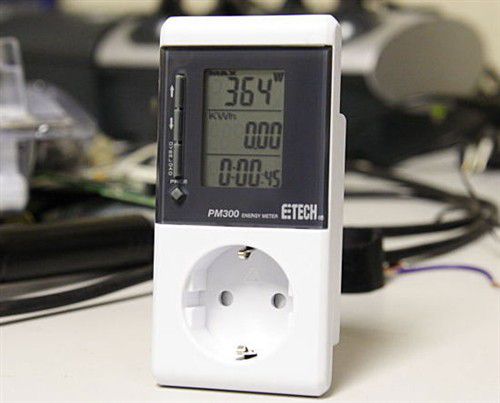

    大部分媒體測試顯卡或者CPU功耗時都使用這種功率寶寶，插在排插上，然後電源再接到功率寶寶上，而這樣測試的功耗首先包含了電源自身的發熱（電源轉換效率在75%-90%之間），其次還包含了主板、內存等等設備的功耗。

Xbitlabs的測試工具

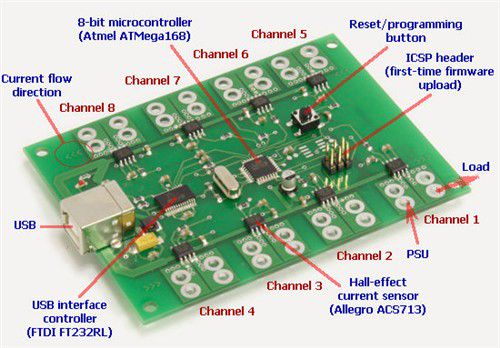

    Xbitlabs的測試方法就是來測量電源輸出端每條線上的電流大小，具體是用Allegro出品的八顆30A的電流傳感器ACS713-30T，然後使用Atmel出品的8位控制器做模數轉換，來接收並處理電流傳感器的信號。

    然後用一個USB接口晶片FTDI FT232RL來輸出結果給電腦，這些數據在電腦中通過軟體記錄和整理。

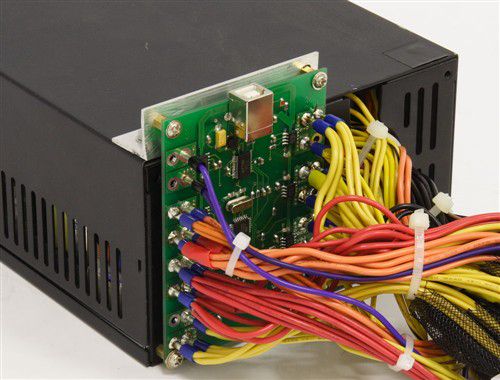

測試工具

    由於電流的採樣都在電源的輸出側，所以功耗結果中沒有電源自身發熱的部分。

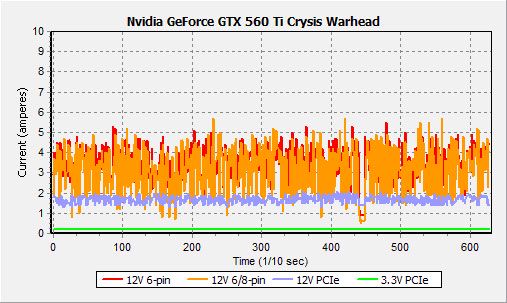

運行Crysis Warhead時測試截圖

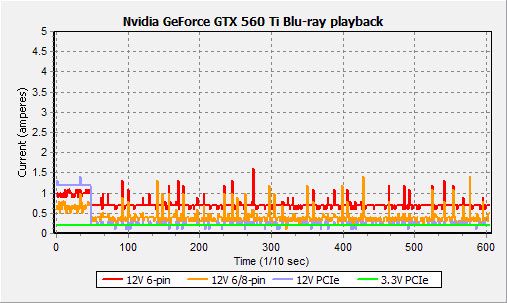

播放藍光高清時測試截圖

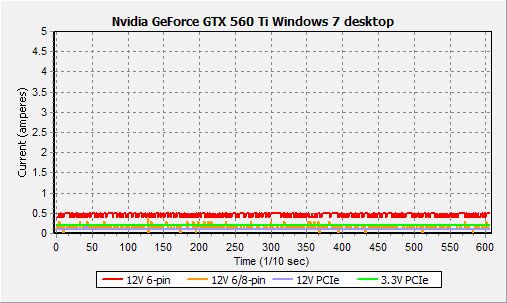

系統待機時測試截圖

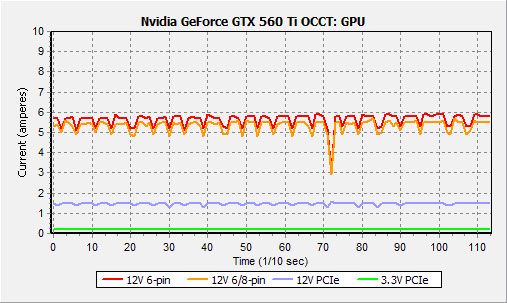

運行OCCT GPU時測試截圖

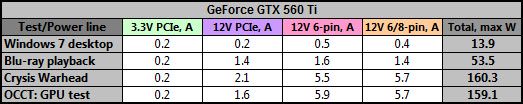

測試總結

    以上五個圖是以GTX 560 Ti的功耗測試為例子給各位展示Xbitlabs的測試過程，相當數量的顯卡和CPU都使用這種方式測量功耗，我們來看一些重要顯卡和主流CPU的測試結果。
