泡泡網主板頻道12月8日 Intel的CPU發展，是從追求高主頻到高效率的過程，從Conroe微架構時代開始，Intel在製造工藝成熟、以及結構效能高的前提下，CPU低發熱量，可超頻空間強大，接著又推出Nehalem架構，引入QPI總線（與超傳輸大同小異），集成內存控制器，高端還有3通道內存設計等等，又把HT（Hyper-Threading超線程）技術做了升級再次引入。
到了SNB時代，全新環形總線引入以及各種新特性加入，讓Intel CPU更加強大，普通用戶不需要通過大幅度超頻，就可以享受可靠的性能，雖然SNB內置時鐘發生器無法大幅度超外頻，然而在限定型號CPU上超倍頻還是可以提升效能，於是，帶K的處理器就成了超頻用戶手中的玩物，當中，又以i5 2500K價格上更加貼近市場，不少玩家超頻都會首選這顆處理器，在我們進行i5 2500K超頻之前，先瀏覽一下專配超頻的Z68主板映泰TZ68A+。

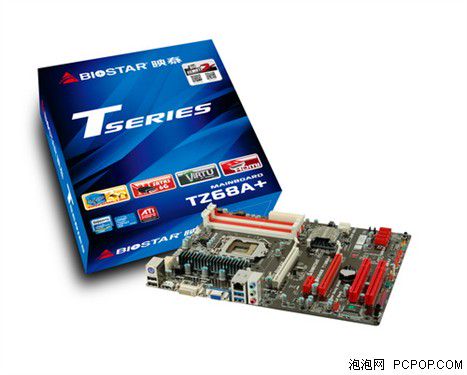

映泰TZ68A+主板採用標準ATX板型、全固態電容用料設計，基於Intel Z68單晶片設計，支持Intel LGA1155接口的第二代智能酷睿處理器。該主板提供了視頻輸出功能，該主板原生提供2個SATA3磁碟接口，支持多種RAID模式，同時支持Intel磁碟智能響應技術。
供電部分，映泰TZ68A+採用5相供電設計，全固態100% X.D.C固態電容，符合Intel VR12供電標準。映泰TZ68A+主板提供4條DIMM插槽，支持雙通道DDR3內存，內存可超頻至2133MHz，略超外頻的話，還可以達到2200MHz,並單獨設立了一相內存供電以保證內存在高頻率工作下的穩定。磁碟方面，映泰TZ68A+提供了4個SATA2以及2個SATA3磁碟接口。映泰TZ68A+主板提供了2條PCI-E x16 2.0顯卡插槽，可以支持雙卡模式，另外還有1條PCI-E x1插槽，和2條PCI插槽。
輸出方面，映泰TZ68A+主板擁有豐富的I/O接口，2個USB2.0 + PS/2，HDMI+DVI+VGA視頻輸出、2個USB3.0、RJ45千兆網卡、6聲道HD高清音頻輸出。支持VIRTU核芯顯卡動態切換技術是我們今天要展示的TZ68A+神奇的力量！

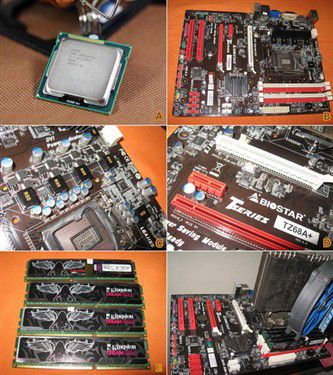

SNB（Sandy Bridge） I5-2500K @ 4C/4T 3.3G 100Mhz*33X ，K後綴不鎖倍頻。內置HD Graphics3000核顯，48SP，動態頻率850Mhz~1100Mhz。
映泰TZ68A+ （Intel Z68晶片組） P67、Z68可以向上調節限定CPU型號的倍頻，以及內存頻率；H67、H61無法做到，5相供電設計，0.6uH鐵氧體（鐵素體）全屏蔽式電感+3Mosfet*5，固態電容布局，CPU供電部分為8pin，以對應超頻電能需求，雙PCI-E2.0 X16顯卡插槽，白色為16X速度，紅色4X速度，AMD（ATI） CrossFireX授權為開放式，I、A主板不同速度都可以組建
駭客神條2GB DDR3-1600*4
CPU內置顯卡，所以當前實驗無需獨立顯卡：

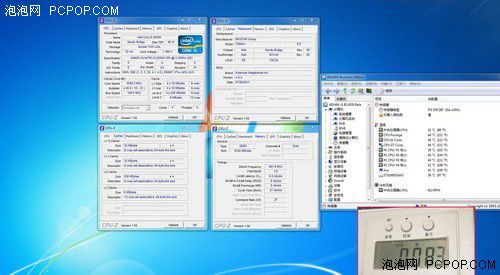

SNB K後綴CPU在Z68、P67主板上不限制調節倍頻，具體可以超頻多少，一看體質，二看操作：SNB超頻原理是通過破解TDP實現；運算需要能量，無論電壓控制多麼好，待機功率值，滿載功率值都會上揚，當前從3.3G超頻到4.5G，待機功率值83W（不包含顯示器）CPU待機溫度44℃，電壓和頻率都是溫度上揚的主要原因：
BIOS狀況：
A. CPU超頻到4.5G的BIOS信息，可以看到初始頻率是3.3G，型號2500K
B. BIOS待機屬於中等以上CPU負載，與Windows桌面待機完全不同，故而溫度高、PWM風扇自動工作在最高速度；在BIOS此項還可以看到各路電壓數值
每一顆CPU都有不同的體質，體質到上限，再努力則是徒勞無功，這顆2500K體質不好，4.8G上限，再高則是恐怖電壓和得不償失的發熱量，超頻要把效能和發熱量拿捏得當，才有使用價值，溫度過高，CPU處理速度會變慢，以及死機，自動關機等等，從新人調節角度來操作，方便初學者理解：【不同廠商BIOS各有千秋】

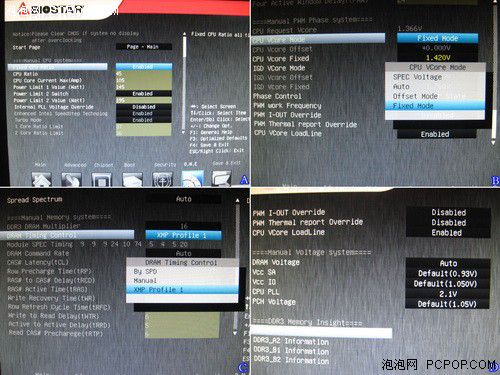

A. 開機或者重啟時按DEL鍵進入BIOS>O.N.E> Fixed CPU Ratio> Enabled > X
X= CPU倍頻，建議小幅度逐漸增加； CPU倍頻*外頻=最終頻率。 SNB I5-2500K 當前設定= 100Mhz*45X=4500Mhz @ 4.5G
>Power Limit1 Value(Watt)> 145W
>Power Limit1 Value(Watt)> 195W 前面說到SNB超頻是破解TDP原理，如若能源不足，則無法長期恆定工作到設定值，譬如有些網友滿載時降頻就是這個原因，未有提到的在以後教程裡再做講解，方便消化。
B. >CPU Vcore Mode>Fixed Mode>X
X=CPU電壓值，Fixed Mode為直接設定，直觀，Offset Mode則是在基礎電壓上面增加數值，新手容易誤操作通常電壓控制在1.4V以內最好，再高則存在一定風險
C. >DRAM Timing Control>XMP Profile1 = XMP內存設定值，如果內存沒有XMP認證，則手工設定，選擇BY SPD最安全，Manual手動模式效能可調節非常好的。 注意BY SPD在其他平臺會涉及到分頻。，內存頻率不增加，則無需增加內存電壓值。
D.> Manual Voltage System> Vcc SA，總線、PCI-E、內存控制器電壓值設定，默認電壓可以穩定則無需增加數值。
>Vcc IO相對深入的一個設定，通常能穩定則不調節其數值，以後再講
>CPU PLL 鎖相迴路電壓值設定，較為關鍵，頻率增加通常都要不同幅度的增加此項，反之容易超頻失敗，設定值也不宜過高，深入內容以後講：
I5-2500K超頻到4.5G，西洋棋CPU得分13001，默認為10178。
西洋棋測試過程中，主機典型功率值129W，此時不要高興太早，超頻不是那麼簡單：
LinX可以讓所有CPU核心滿載工作，真?滿載。

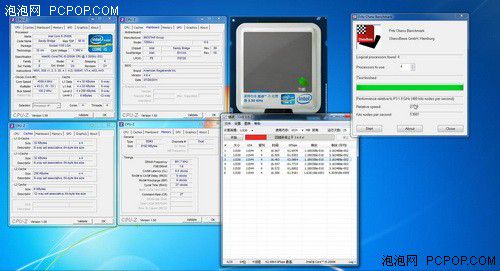

在LinX滿載運算中，計算到第6次出錯，細看LinX GFlops數值也不穩定，那麼當前超頻狀態在綜合環境使用中，還是有風險的。

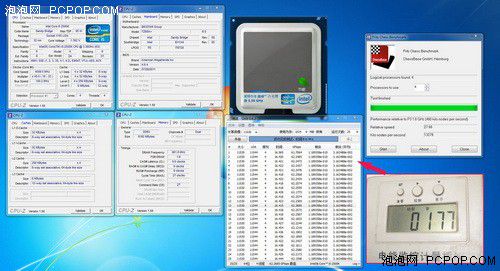

通過CPU-Z信息對比可以發現，我把CPU核心電壓值提高了些許，然後通過了LinX殘酷拷機測試，GFlops數值穩定，真?滿載測試過程中主機功率值達到177W，即便增加電壓導致些許功率上升，實際也比象棋負載大得多。未調節內存頻率，故而超頻影響方面只有CPU，CPU通過LinX測試基本宣告超頻成功，經過3天來細微調教，電壓比圖中下調部分，四平八穩無任何問題；超頻穩定以後，要適度降低各路電壓詳加測試，以達到效能與節能的互相平衡。
映泰TZ68A+主板擁有豐富的I/O接口,超頻方面優勢明顯，並且可以完美實現智能顯卡切換,更有智能的韻味,喜歡的朋友不妨去看看。■
