網友親身體驗！實戰微星785GTM-E45！
2023-11-09 19:29:17 2
[泡泡網主板頻道8月14日]目前媒體關注的AMD 785G主板大多數都是DDR3平臺的，在AM2+的CPU還仍存在，而且DDR2內存還佔據市場主流的時代，微星的785GTM-E45的出現得到了一部分還在使用DDR2內存用戶的支持，本文為一資深網友+玩家所寫，以一個真正「玩」電腦的人的角度來闡述了微星785GTM-E45這款主板是如何能夠滿足他所有的需求。（以下均已網友第一人稱敘述）
一、供電設計：大電流，保超頻
785GTM-E45主板供電設計以支持AM2+和AM3 CPU為依據，以大電流保超頻為原則，精簡供電相數，增大每一相的供電電流，節省用戶開支。
1、CPU供電
雖然採用3+1相供電，但CPU核心供電每1相配備4個大功率MOS管，上MOSFET是2顆尼克森P0803BDG（最大導通電流55安培）並聯，下MOSFET選用2顆尼克森P75N021LDG（最大導通電流75安培）並聯，1相就可以提供100多安培，3相就足以保證AM2+和AM3 CPU的需求，同時為超頻保留充足的餘量。輸出濾波電容是10顆日化的PSC優質固態電容，總電容量8200微法，再輔以R50全封閉式電感，輸出超低紋波電流，保證CPU穩定運行。

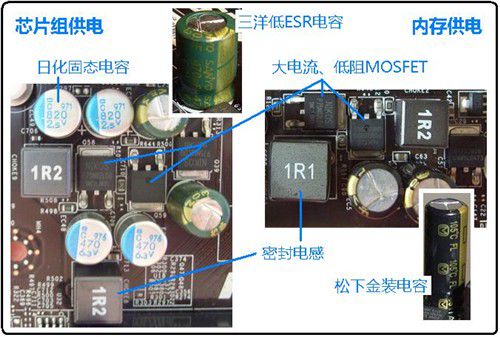

2、內存和晶片組供電
晶片組採用一進二出大功率MOSFET供電，輸入電容採用三洋低ESR電容，輸出採用日化固態電容。
內存供電也是一進二出大功率MOSFET供電，輸入和輸出採用松下金裝電容。
