弱電綜合布線知識基礎入門（弱電工程中的綜合布線）

2023-05-01 13:28:18 3

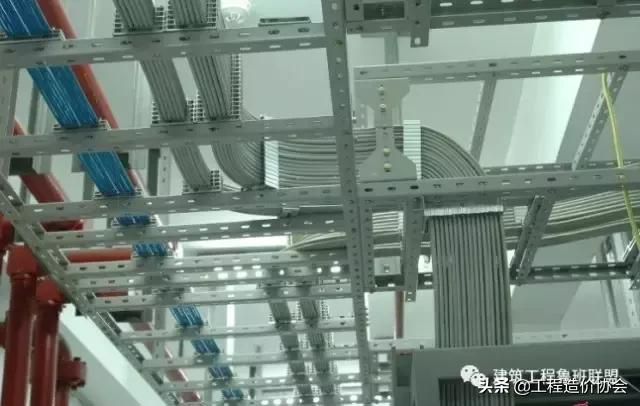

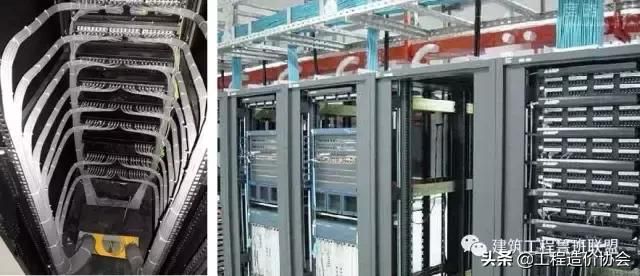

綜合布線系統就如大樓體內的神經，它採用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套標準的布線系統中，將現代建築的三大子系統有機地連接起來，為現代建築的系統集成提供了物理介質。可以說結構化布線系統的成功與否直接關係到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

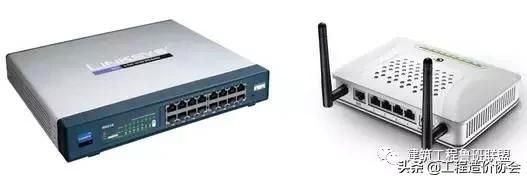

· 路由器

又稱網關設備，是用於連接多個邏輯上分開的網絡，所謂邏輯網絡是代表一個單獨的網絡或者一個子網。當數據從一個子網傳輸到另一個子網時，可通過路由器的路由功能來完成。因此，路由器具有判斷網絡地址和選擇IP路徑的功能，它能在多網絡互聯環境中，建立靈活的連接，可用完全不同的數據分組和介質訪問方法連接各種子網，路由器只接受源站或其他路由器的信息，屬網絡層的一種互聯設備。

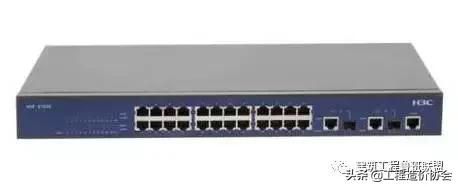

· 交換機

一種用於電信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是乙太網交換機。其他常見的還有電話語音交換機、光纖交換機等。

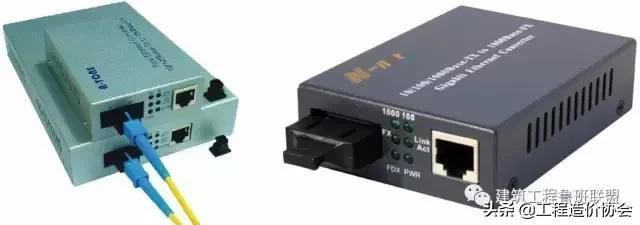

· 光纖收發器

一種將短距離的雙絞線電信號和長距離的光信號進行互換的乙太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器。產品一般應用在乙太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位於寬帶城域網的接入層應用；同時在幫助把光纖最後一公裡線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

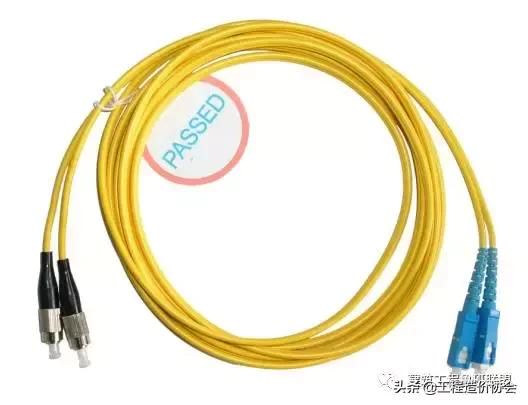

· 光纖

光導纖維的簡寫，是一種由玻璃或塑料製成的纖維，可作為光傳導工具。傳輸原理是『光的全反射』。前香港中文大學校長高錕和George A. Hockham首先提出光纖可以用於通訊傳輸的設想，高錕因此獲得2009年諾貝爾物理學獎。

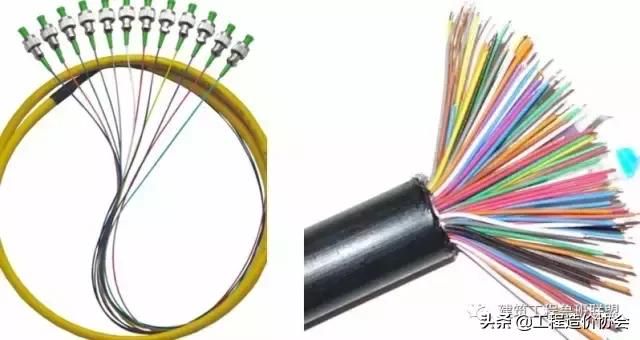

· 光纜

是為了滿足光學、機械或環境的性能規範而製造的，它是利用置於包覆護套中的一根或多根光纖作為傳輸媒質並可以單獨或成組使用的通信線纜組件。光纜主要是由光導纖維（細如頭髮的玻璃絲）和塑料保護套管及塑料外皮構成，光纜內沒有金、銀、銅鋁等金屬，一般無回收價值。光纜是一定數量的光纖按照一定方式組成纜心，外包有護套，有的還包覆外護層，用以實現光信號傳輸的一種通信線路。即：由光纖（光傳輸載體）經過一定的工藝而形成的線纜。光纜的基本結構一般是由纜芯、加強鋼絲、填充物和護套等幾部分組成，另外根據需要還有防水層、緩衝層、絕緣金屬導線等構件。

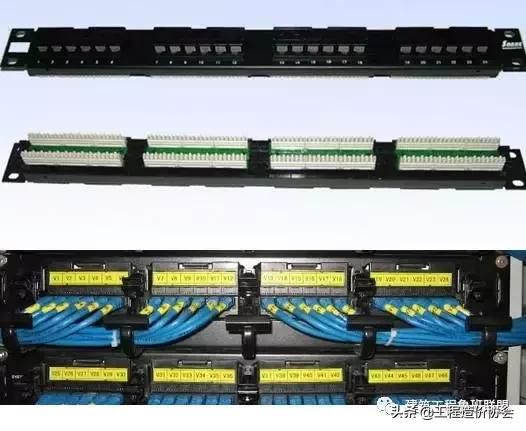

· 配線架

用途主要是用以在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜（超5類或者6類線）進入設備間後首先進入配線架，將線打在配線架的模塊上，然後用跳線（RJ45接口）連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那麼如果線纜一旦出現問題，就面臨要重新布線。

· UPS

即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用於給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓後供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作並保護負載軟、硬體不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。

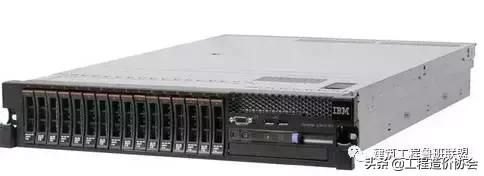

· 伺服器

管理資源並為用戶提供服務的計算機，通常分為文件伺服器、資料庫伺服器和應用程式伺服器。運行以上軟體的計算機或計算機系統也被稱為伺服器。相對於普通PC來說，伺服器在穩定性、安全性、性能等方面都要求更高，因此CPU、晶片組、內存、磁碟系統、網絡等硬體和普通PC有所不同。

· 網絡面板

是指應用於工作區布線子系統，適合多類型模塊安裝的一類布線產品。其主要作用是用以固定模塊，保護信息出口處的線纜，起到類似屏風的作用。網絡面板對於布線系統來說，不是主要的影響性能的產品部件，但是在整個布線系統中，卻是僅有的幾個外露在牆體表面的產品之一，其性能與美觀直接影響著整體布線的效果。

,
