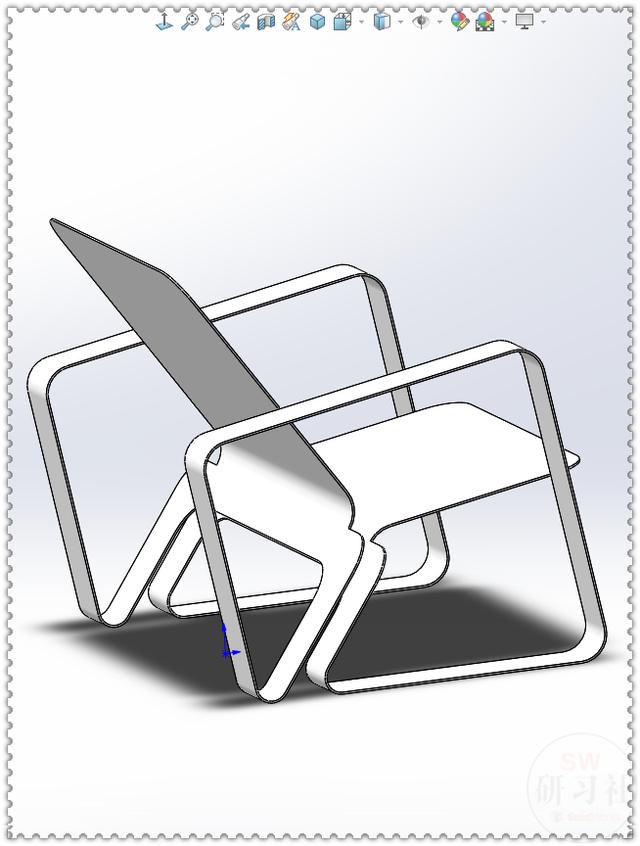

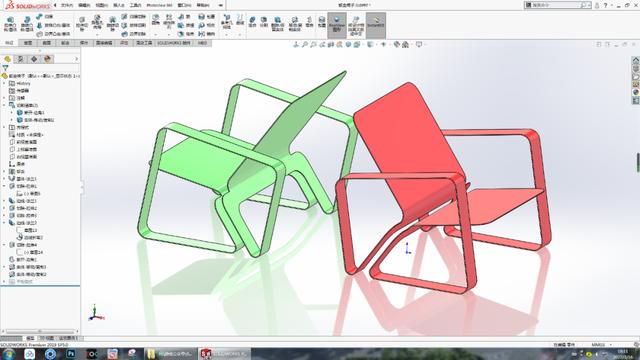

solidworks畫鈑金最快的方法(用SolidWorks畫一把鈑金椅子)
2023-04-19 16:54:12
建模過程1.【前視基準面】畫草圖,左下角的圓角與原點水平。
1-1.給草圖添加圓角。

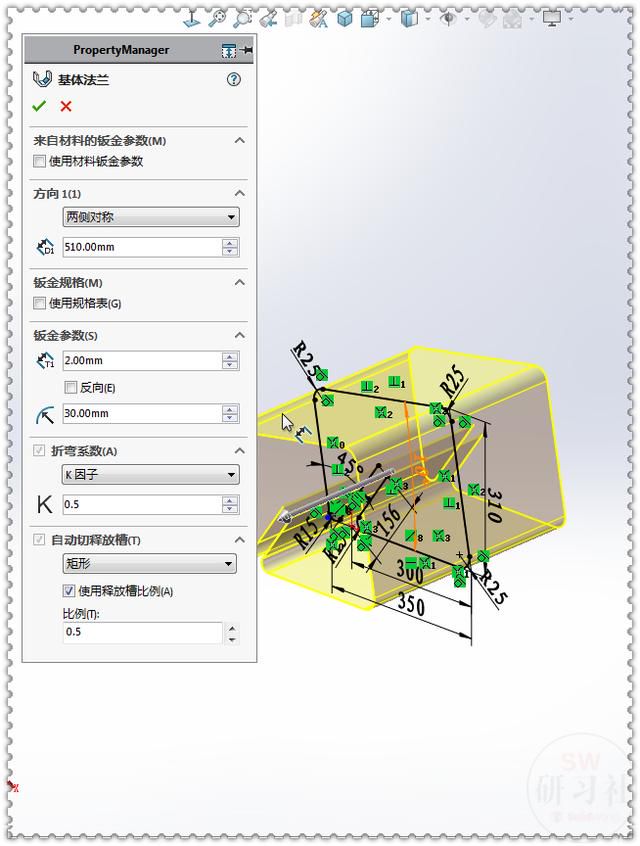

2.【基體法蘭】兩側對稱:510 ,鈑金厚度:2 。

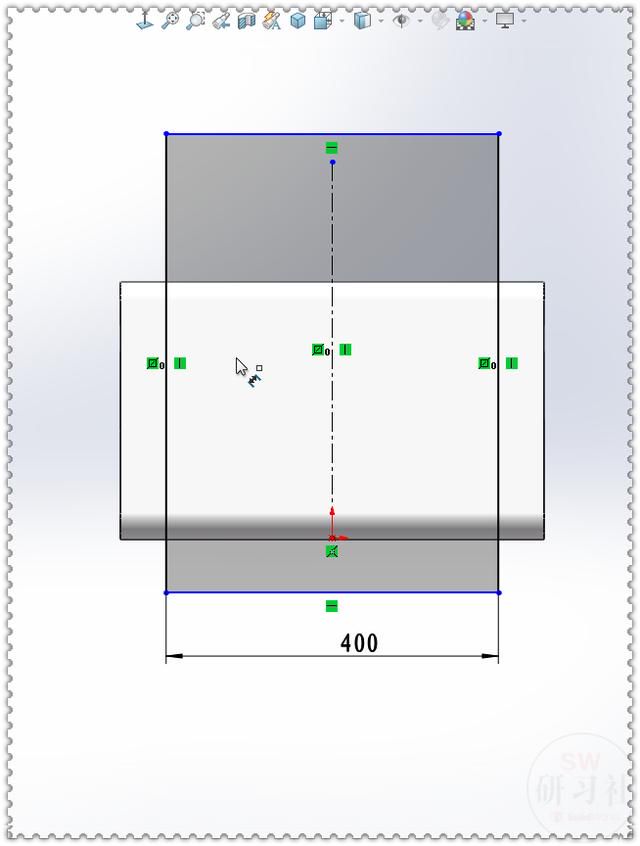

3.【右視基準面】畫一個矩形,添加對稱:幾何關係。

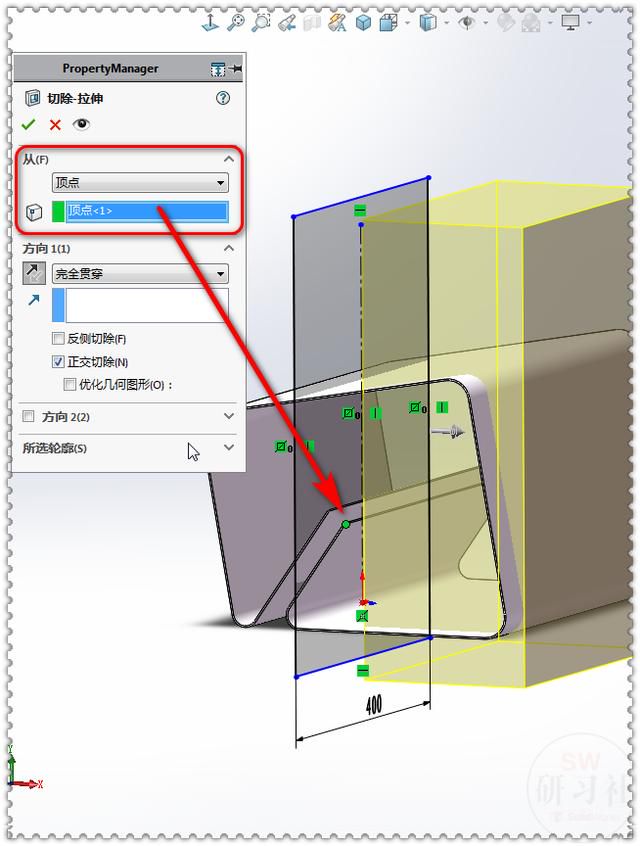

4.【拉伸切除】從:頂點 開始切除,完全貫穿。

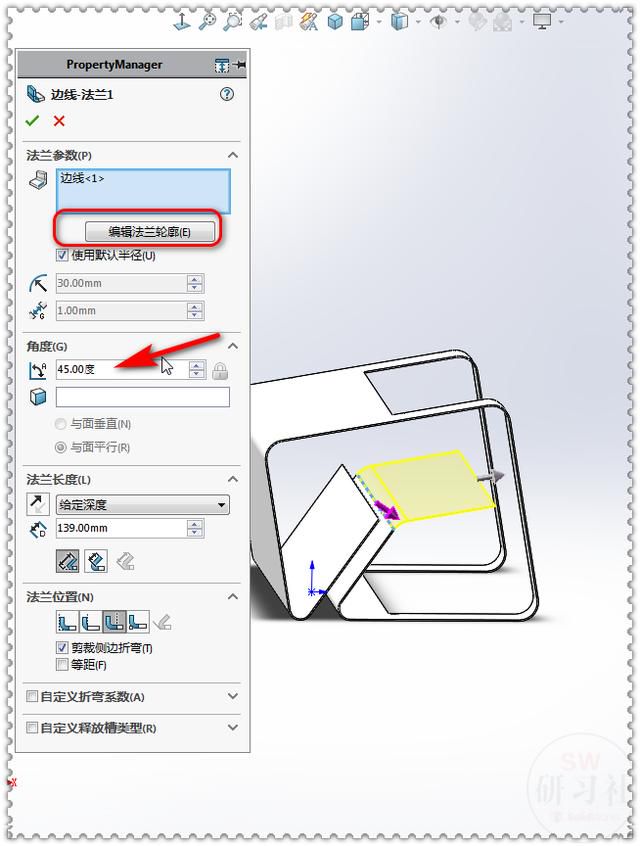

5.【邊線法蘭】角度:45度,編輯法蘭輪廓。
5-1.編輯草圖,完成。
6.【拉伸切除】完全貫穿。(用的草圖還是第三步的矩形)
7.【拉伸切除】在頂面畫矩形,給定深度:與厚度相等。

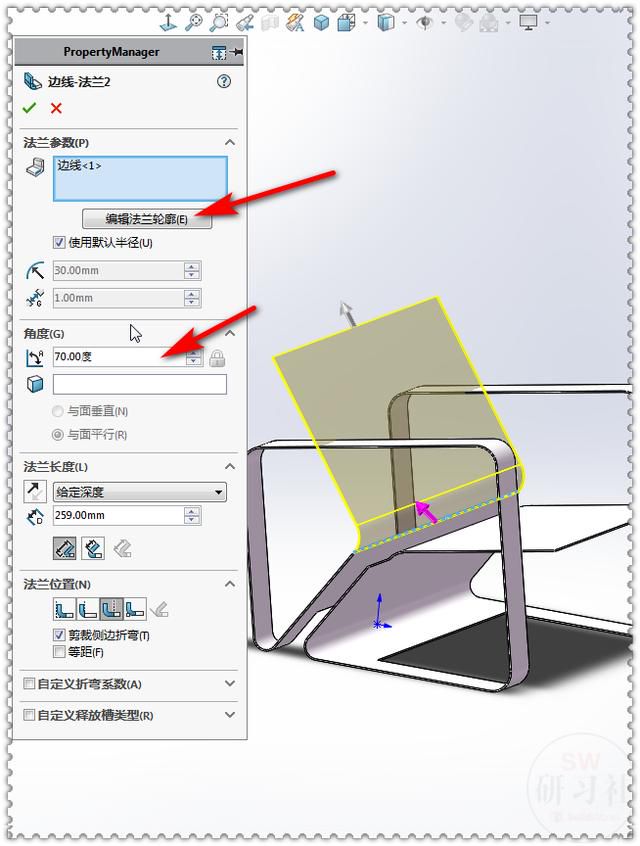

8.【邊線法蘭】角度:70度,編輯法蘭輪廓。

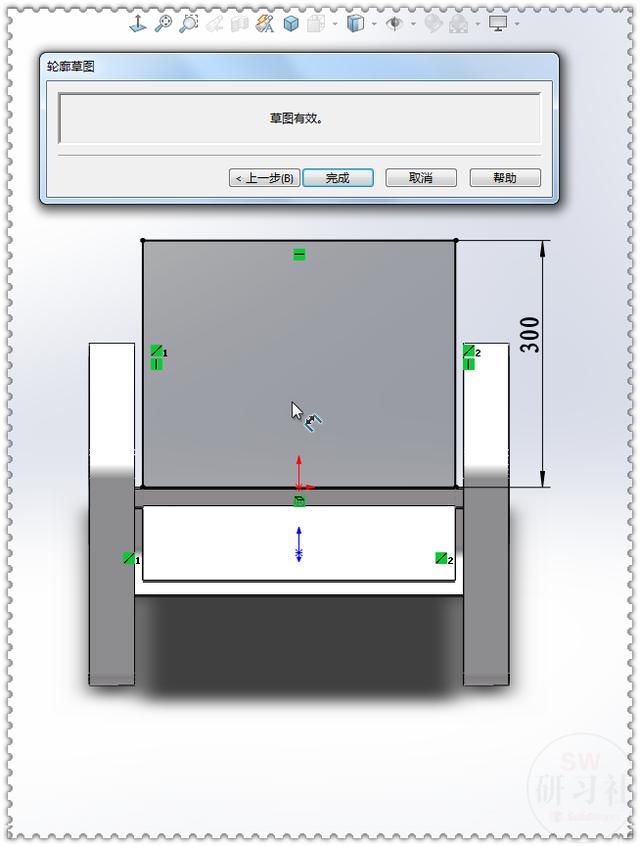

8-1.編輯草圖,添加:共線幾何關係,完成。
9.【前視基準面】畫三點邊角矩形,添加:平行幾何關係。
10.【拉伸切除】兩個方向:成形到一定點。
11.【斷開邊角】共12個圓角,圓角半徑:35 。

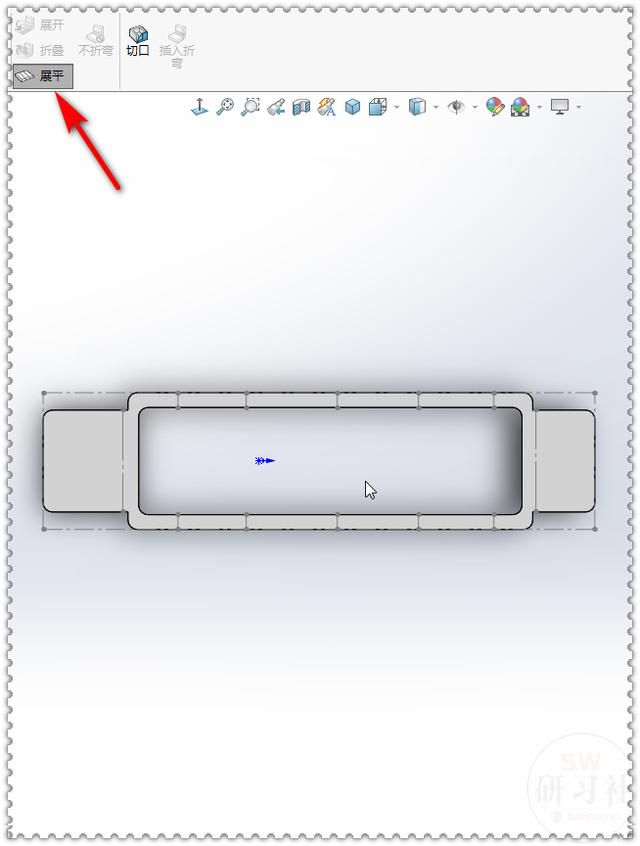

12.【展平】。
13.完成。
,
