大家好，很高興又和大家見面。今天與大家分享一下結構圖中暗柱與柱子識別的一些小點滴。

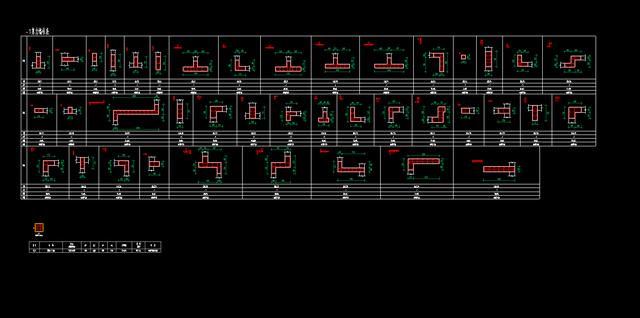

暗柱大樣圖

首先找到暗柱大樣圖，本圖中以GBZ1、GBZ19與KZ1進行識別。

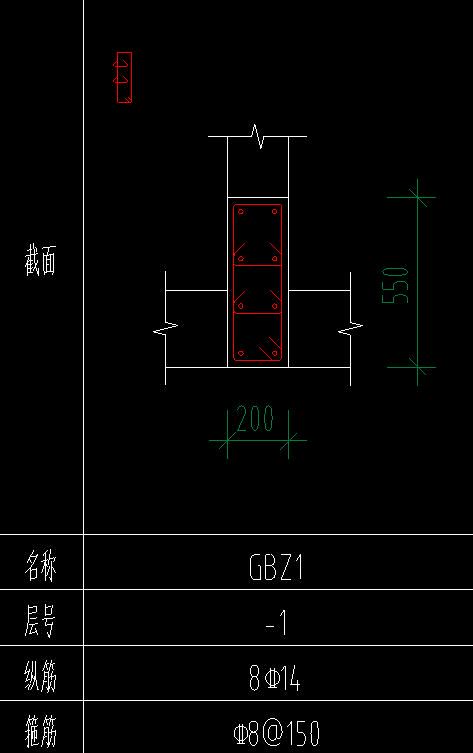

GBZ1

首先我們看下邊的標註信息，通過讀取能得到這些信息：暗柱形狀為矩形，此暗柱編號為GBZ1，所在樓層為-1層，所配縱筋為8根三級圓14鋼筋，箍筋為三級圓8間距150mm；

標註信息讀取完畢後，進行截面識別：截面所示暗柱尺寸為200*550mm，縱筋（圖中小紅點）與箍筋（圖中紅色線條）的分布排布方式，與箍筋大樣圖。進行截面識別的時候，截面配筋一定要與標註信息進行核實對比，看看縱筋根數是否相符，箍筋大樣是否與截面圖中箍筋信息相符。

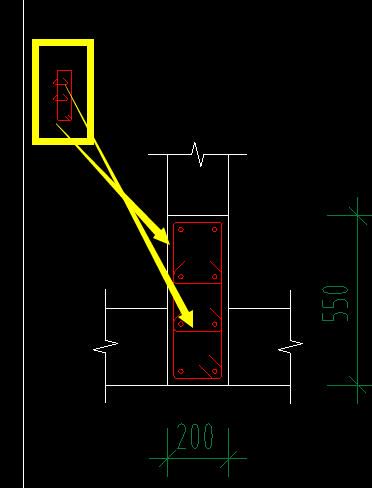

箍筋大樣排布

下面進行編號為GBZ19的暗柱

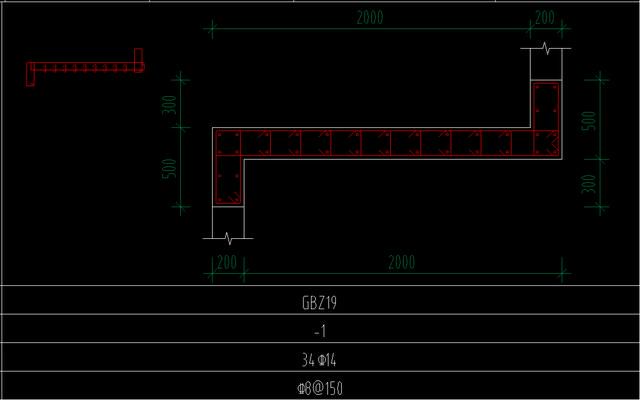

GBZ19

通過讀圖，我們可以得到一下信息：暗柱形狀類似於Z形，然後在讀取標註信息：此柱編號為GBZ19，所屬樓層為-1層，縱筋數量為34根三級直徑圓14的鋼筋，箍筋信息為三級圓8間距150的鋼筋；

標註讀取完畢後再進行截面信息的讀取：截面尺寸如圖所示，縱筋與箍筋、拉筋的排布方式均在截面圖中顯示。所需注意的點與GBZ1相同。

再次進行KZ1的分析

KZ1

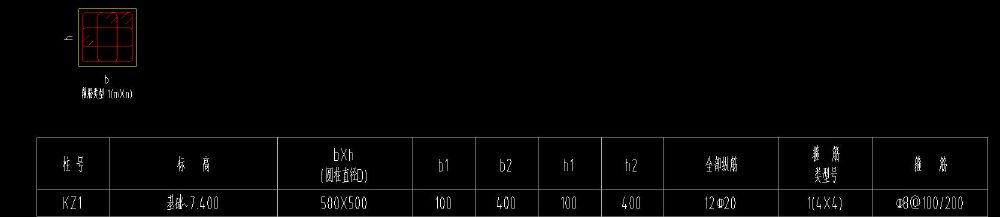

KZ即為框架柱，與暗柱性質不同，一般分開表示。結合圖例與柱表我們能讀取到：KZ1截面尺寸為500*500，全部縱筋為12根三級圓20的鋼筋，箍筋為三級圓8間距（加密區100mm，非加密區200mm），箍筋肢數為（4*4）；

主筋箍筋與暗柱相同，那麼次數的肢數該如何理解呢？此處告訴大家一下簡單的方法，即進行箍筋水平與垂直方向的數量進行統計，統計出來以後即為肢數，詳見下圖：

水平與垂直方向均為4道，即為4*4肢箍

水平方向8道，垂直方向5道，即為5*8肢箍

通過以上4*4肢箍與5*8肢箍的識別，大家應該對柱子的箍筋有所了解。下面讓我們看一下主筋綁紮完畢後的樣子

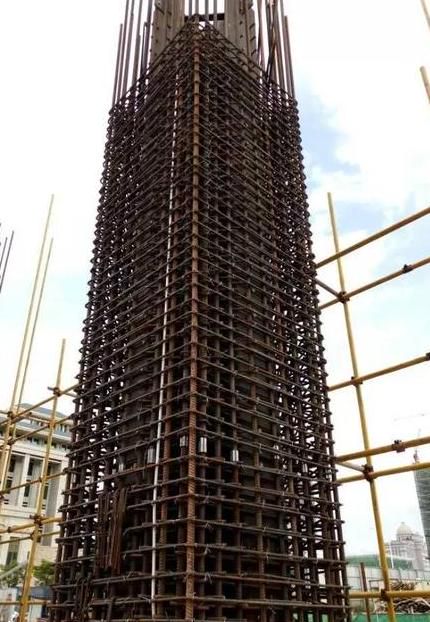

柱子鋼筋

今天與大家分享到這裡，大家有什麼建議或者意見，可以留言或私信。
