光控開關控制燈泡方法（帶你製作220V光控開關控制電燈）

2023-05-17 16:57:15

大家好，今天給大家分享一個簡單的光控開關，使用光敏電阻製作

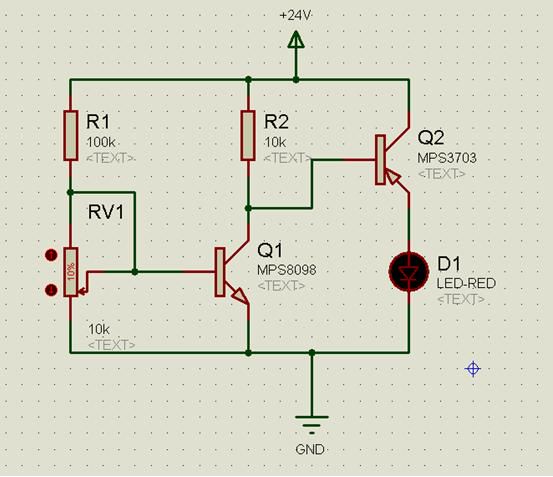

光控簡圖

這個電路比較簡單，使用的器件最為常見，也非常好找。

10K滑變電阻（調節靈敏度）

100K電阻（這裡是光敏電阻）

10K電阻 1/4W

8050三極體

8550三極體

發光LED

上面電路實現的功能是，有光時發光二極體不發光，無光時，發光二極體點亮。

這樣的電路好像不能控制家裡220V的電燈，給大家提供一個更厲害的電路，用阻容降壓法降低電壓，給模塊供電，用繼電器控制家裡220V的電燈。

阻容降壓

視頻也有，在視頻中找一下

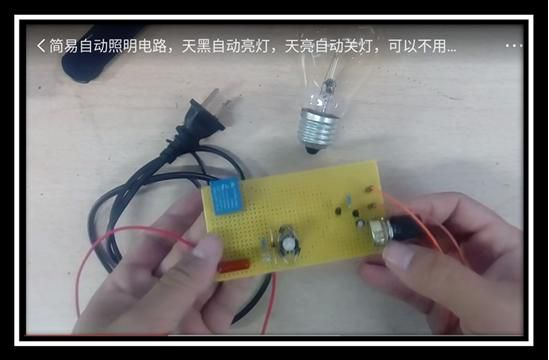

做好的實物電路板。

做這個電路大家要注意阻容降壓不能與市電完全隔離，所以儘量加裝一個塑料外殼避免觸電。
