大家好，我是電器電。當工作到一定程度就會有所體會，作為一個優秀的電氣工作者不僅要了解電路，還要了解水路，氣路，油路機械等方面一系列知識。所以在看電路的時候我們也要了解一下插座動力平面圖

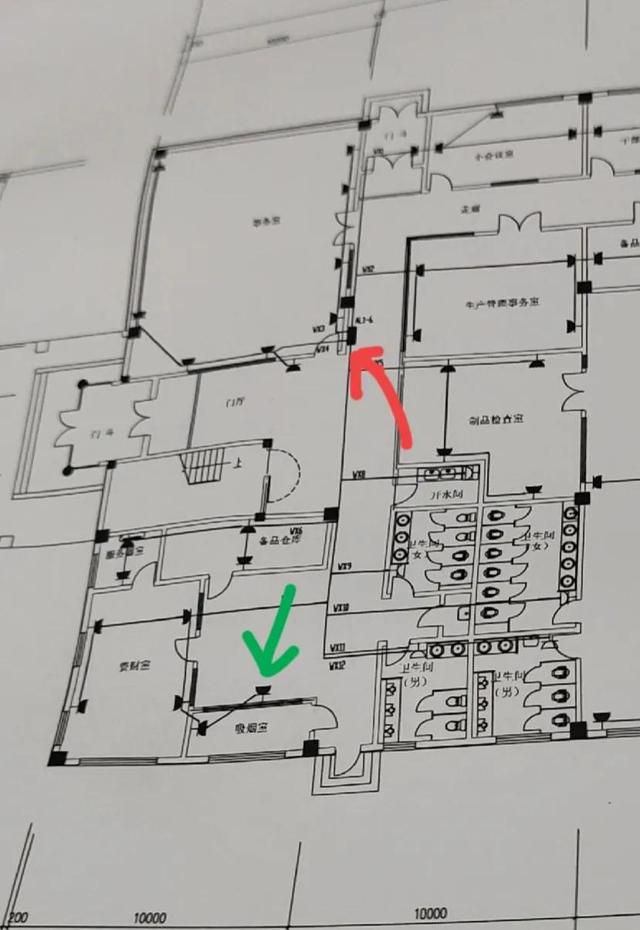

請看下圖為某廠房一部分的平面圖

圖中紅色箭頭部位為照明插座配電箱（前面字母用AL表示，如果是動力配電箱前面字母用Ap表示）圖中為AL1-6代表1樓層第6個照明插座配電箱！

綠色箭頭代表插座！圖中比較亂那麼我們把它縮小再看

我們先來看一下最上面紅色箭頭部位它並不代表一根主線而是代表幾根主線順著這一路走。下面的紅色箭頭代表主線分別去向不同的房間！（WX開頭的代表插座總線，WL開頭的代表照明總線）

圖中黃色畫圈部位為WX7代表從配電箱分出的第7根插座總線！

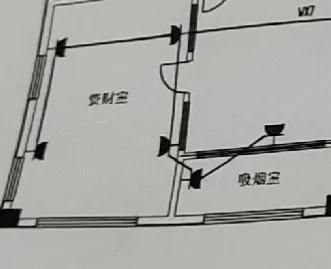

那麼插座動力平面圖到底有什麼用呢？我們再來看綠色畫圈部位！為看方便再給大家把圖進一步縮小一下！

大家可以看到WX7插座總線接入6個插座，有四個插座接入資材室，有一個插座接入吸菸室內部，一個插座接吸菸室外部！

那麼我們來假設一下，資材室有四臺電腦，由於非常緊急所以工作人員正在加班工作而吸菸室倆人休息，抽完煙後口渴了想燒水，用水壺燒水的時候由於水壺漏電致使開關跳閘！這時候四臺電腦一起停止工作，致使文件沒有保存！造成了一定的損失！與其說是休息人員的問題不如說是插座的問題！說到這裡很多人都看出來了，為了節省原料，建築商沒有在吸菸室拖入總線。那麼我們遇到這種情況如何改造呢？請看下圖
