外牆保溫的施工方法有哪些（超詳細的外牆保溫施工方案及流程）

2023-04-22 23:19:37 1

外牆保溫所用的材料

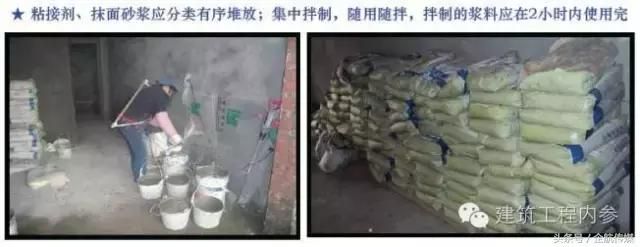

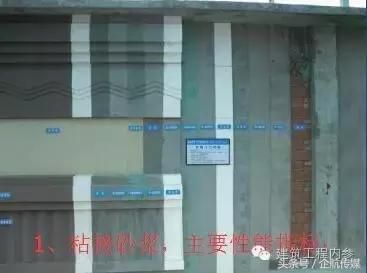

（一）粘接劑

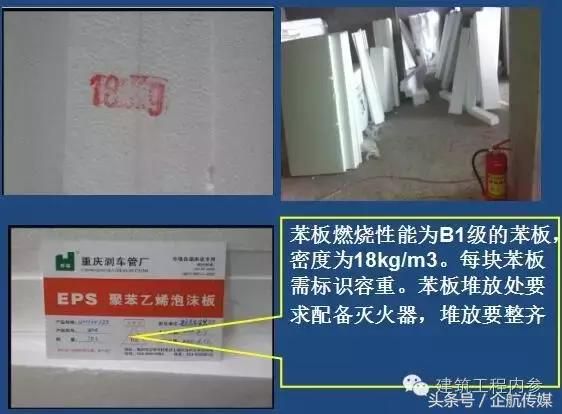

（二）苯板

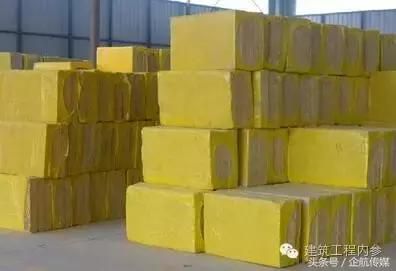

（三）防火巖棉

防火隔離帶採用A級防火巖棉。厚度同外牆保溫厚度。

水平防火隔離帶：60M~100M每層設置，24~60M每2層設置，0~24M每3層設置

（四）抹面膠漿、耐鹼玻纖網格布

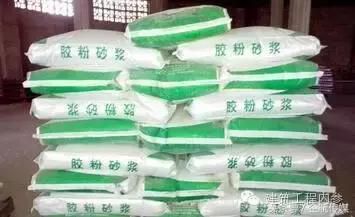

1、抹面砂漿

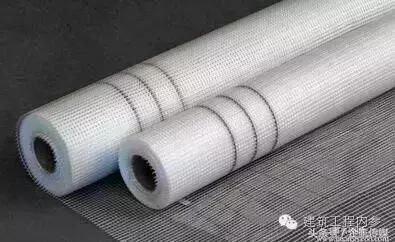

2、玻纖網格布採用160g/m2。

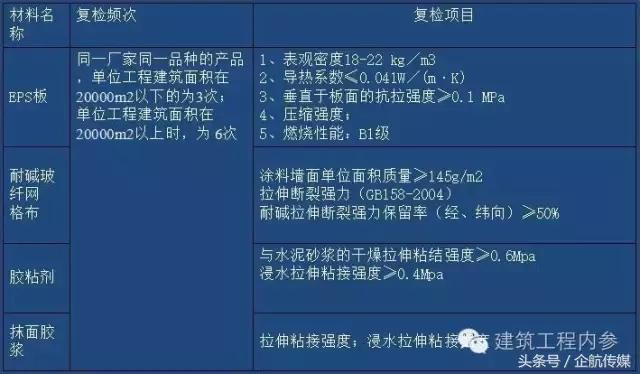

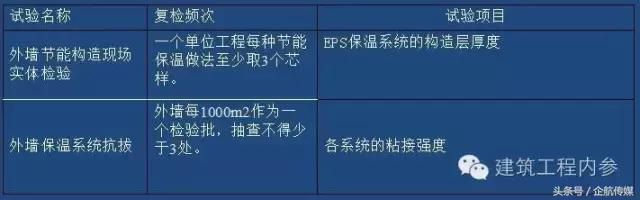

外牆保溫所用的材料的現場復檢及功能性試驗

外牆保溫施工工序

外牆保溫施工作業前置工序

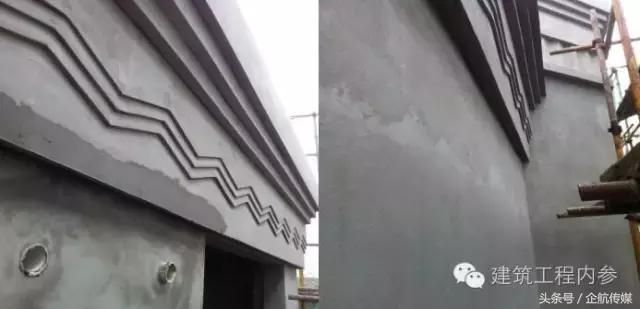

1. 外牆抹灰已完成並已乾燥，養護時間為5~7天，並保證抹灰後的外牆面平整度和垂直度達到中級抹灰標準（4mm/2m）。不得產生開裂、空鼓、起砂等現象。

2.外牆腳手架必須全部到位，離牆距離宜控制在25~30cm範圍內，將穿牆鋼管改至門窗洞口處拉接。

3.所有防水防潮部位(露陽臺下腳和外牆勒腳、外立面空調機位勒腳等)抹灰必須預留40公分以上的高度。

4.外牆面上的落水管、空調等支座必須先安裝完成，並考慮外保溫體系的厚度。

5.給排水管、天燃氣管、空調進出管等需要預埋套管的，必須於外牆外保溫施工前完成，且伸出牆面的長度應考慮外牆外保溫體系及飾面層的厚度。對於結構階段預留的套管，外抹灰必須套圈，保證套管處收口平順，並由總包單位提供不同長度的PVC套管給保溫單位，保溫施工時，由保溫單位接長套管。

6.門、窗等洞口抹灰必須完成，且同樣應考慮外牆外保溫體系及飾面層的厚度。

7.所有金屬支架必須做防鏽處理。

8、所有陽露臺欄杆必須安裝完成。

外牆保溫施工前準備工作

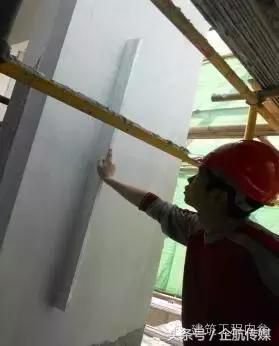

外牆保溫基面檢查

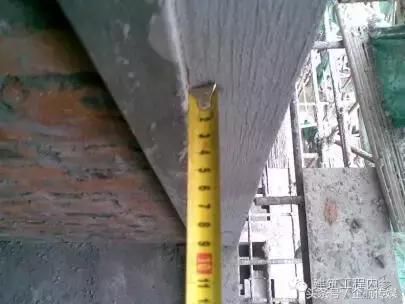

對於不平整的基面，偏差大於4mm時須請總包及土建單位進行配合進行整改且陰陽角垂直方正。

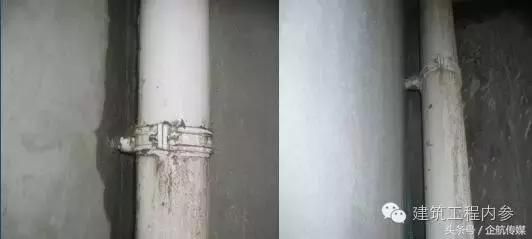

支架安裝時請注意考慮保溫的厚度。並且管道必須在保溫施工完成後才能安裝

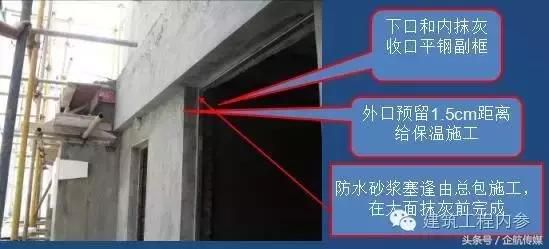

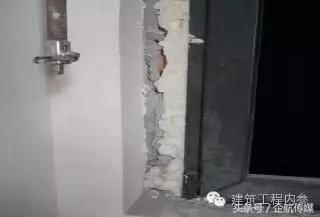

所有窗框（窗楣有挑簷的除外）外抹灰低於窗框1.5cm，

室內平鋼附框。

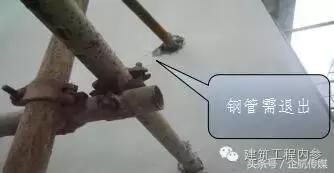

腳手架搭設時請儘量避免鋼管穿牆，腳手架離牆控制在25~30cm內

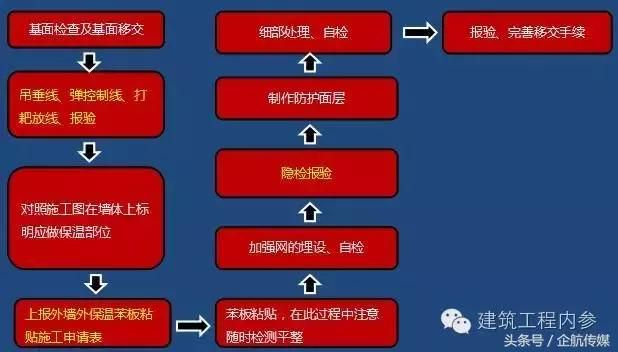

工藝流程

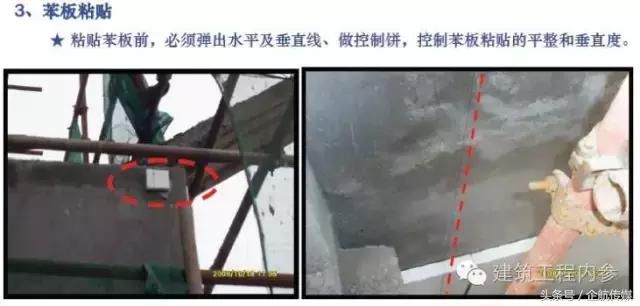

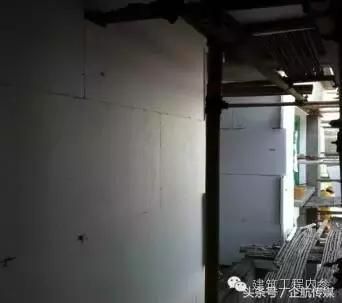

牆角EPS苯板應交錯互鎖，陽角交錯苯板宜凸出牆面10mm，板錯縫搭接長度為1/2板長，苯板粘貼牢固不得有空鼓和鬆動

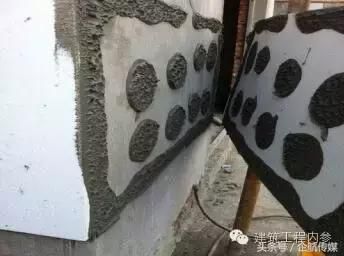

採用點粘法打膠，邊框為滿膠，寬度不小於5CM（留5CM間隙排氣），中間均勻布置8個直徑10CM圓餅，厚度不小於1CM。粘結有效面積大於40%

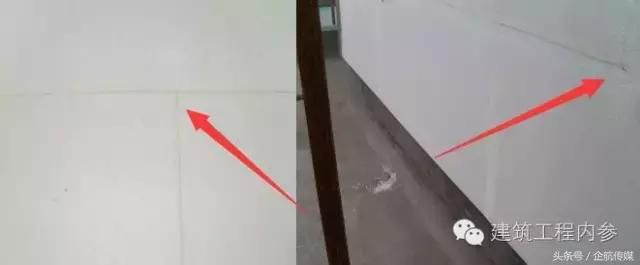

苯板之間的板縫寬度在6mm以上用苯板條勘填，2-6mm板縫用發泡劑填充，禁止用抹面膠漿填縫。

巖棉板施工

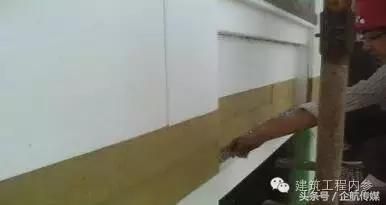

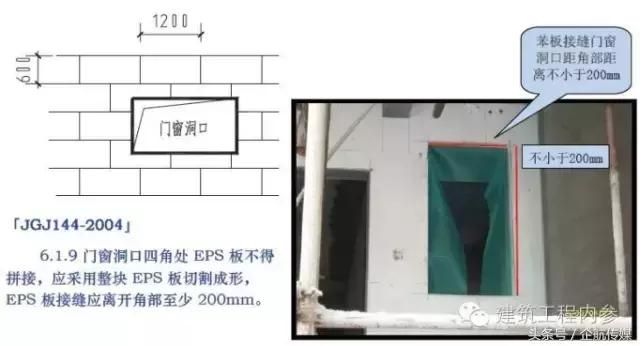

巖棉板安裝：自下而上沿水平方向橫向交錯鋪貼。從牆體拐角處開始垂直交錯，保證拐角處順直且垂直。陰、陽角處巖棉板交錯互鎖。門窗洞口四角處巖棉板不得拼接，應採用整塊巖棉板切割成形切口與板面垂直，牆面的邊角處應用同樣的保溫板粘貼固定。板上下應錯縫排列，錯開距離1/2板長。嵌填用窄條巖棉板寬度不得小於150mm。

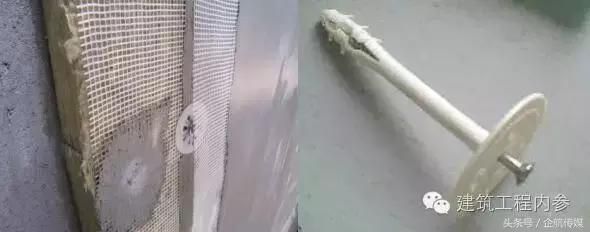

錨栓固定：巖棉板錨固件入結構牆深度不小於25mm。錨固點緊固後應低於巖棉板表面1-2mm。錨固點的布置方式：在巖棉板四角及水平縫中間均設置錨固點。錨栓件的安裝縱向間距300mm，橫向間距400mm，梅花形布置，基層牆體轉角處加密至間距200mm。 點這免費下載施工技術資料

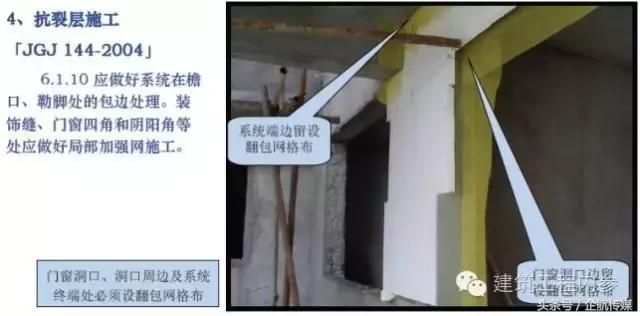

門窗洞口周邊及系統終端必須設翻包網格布

陰、陽角加強網 洞口斜向45°加強網

門窗洞口的加強，斜角加強網必須粘貼在門窗洞口角部邊。

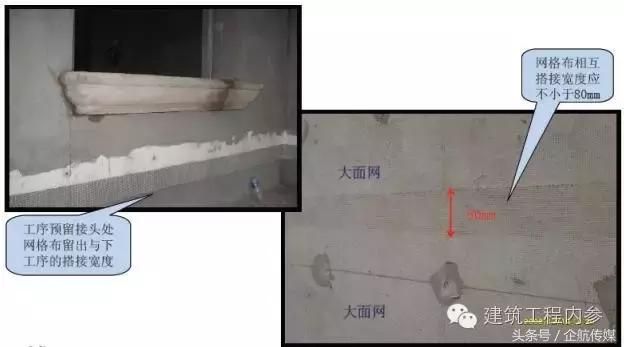

大面網搭接寬度不應小於80mm。

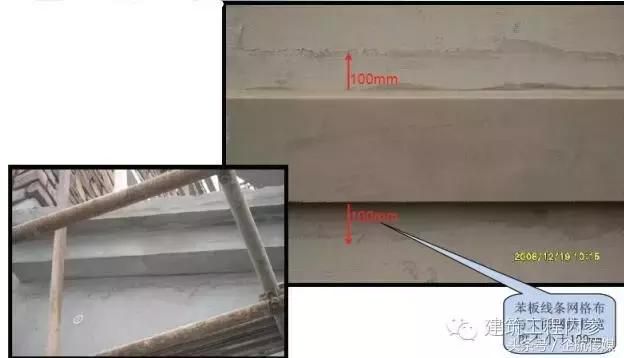

苯板線條網格布與大面網搭接寬度不小於100mm。

陽露臺勒腳、散水溝勒腳均採用上圖中的節點處理方式。下角預留10CM土建完成

露陽臺防水高度保溫預留400mm。

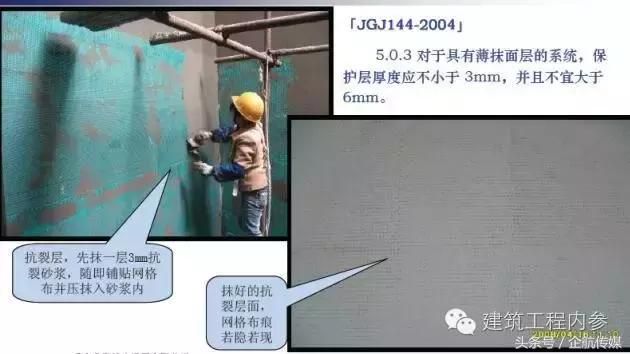

苯板飾面兩次抗裂層面，且不顯網格痕。第一層保護層厚度不小於3mm且不大於6mm,第二層抗裂砂漿厚度1mm左右

抹灰層內的給水套管、排煙管等套圈應完整、寬度一致，緊貼鋼套管，

保溫時套圈必須緊密續接此套管，並平保溫面層。

PVC套圈與鋼套管間隙不超過5mm.

保溫大線條需保持順直無大小頭，管道洞口需收圓

外 牆 塗 料

基層檢查（一）

1、牆面空鼓、開裂、露網情況已整改完善，門洞口、窗洞口已收口完善，陽臺鐵花欄杆、落水管支架、鋁合金窗框、線條及各種管線等需要在牆面打洞的，已安裝完成，並已補洞完成。玻璃安裝則待外牆塗料完成再進行施工。

2、陽臺、露臺、屋面防水以施工完成，地坪砼已澆築

3、外陽臺及空調板（與雨水將直接接觸部位）滴水及線條防流掛措施已到位。

4、線條順直，無大小頭。防流掛措施已處理到位。

5、牆面觀感質量合格，無明顯抹痕。

6、外牆面抹灰（或保溫抗裂砂漿面層）施工必須 已完善，牆面基本乾燥，含水率在10%以下，PH值小於10。

7、基層表面清潔，無雜物、油汙、浮灰。

陽臺、露臺、斜屋面、空調機位防水層，基層抹灰收口完成，門窗洞口抹灰收口收邊完善，塗料必須是在基層抹灰到位後，才能進行施工 。

基層檢查片部分（二）

陽臺、露臺、斜屋面、空調機位防水層，基層抹灰收口完成，門窗洞口抹灰收口收邊完善，塗料必須是在基層抹灰到位後，才能進行施工 。

基層檢查部分圖片（三）

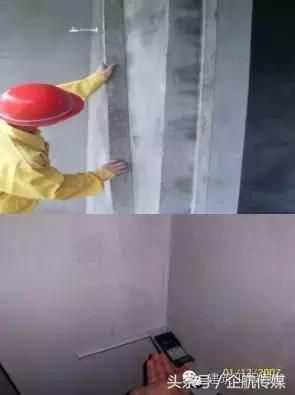

檢查基面平整度、垂直度，必須保證達到中級抹灰要求

成品保護

1、對樓地面的成品保護：塗料的堆放和攪拌處用彩條布墊底，避免塗料汙染地面。

2、對室內的陽角、牆面做好保護：在材料運輸過程中，對室內的陽角、牆面做好保護，避免碰撞，造成陽角缺角或破壞牆面。在噴塗到門窗洞口時，在洞口一側需用擋板遮住，防止塗料從窗口進入室內，汙染地面、牆面。不得在室內牆面、地面隨便滾塗。

3、對門窗、欄杆的保護：在施工過程中，保護好門窗、欄杆的保護膜，不得破壞。一旦發現有破損的地方，及時修補。塗料施工時，要特別注意，防止造成汙染。如一旦汙染，必須馬上用溼抹布擦拭乾淨。 為防止損壞保護膜和損害欄杆、窗框，嚴禁在欄杆、窗口上防置竹跳板和雜物，人員不得踩踏欄杆和窗框。

4、對已完工的塗料成品做好保護，在後一種塗料施工時，容易汙染部位用彩條布遮蓋，避免形成交叉汙染

5、對管道及支架的保護：在塗料施工時，不得損壞管道支架，不得將塗料汙染到管道上。如一旦汙染，要馬上用溼抹布擦拭乾淨。

6、對已完工的塗料成品，在漆膜未完全成膜前，如果遇到雨天須用彩條布遮蓋保護，防止形成雨痕和流掛，以造成汙染和返工現象。

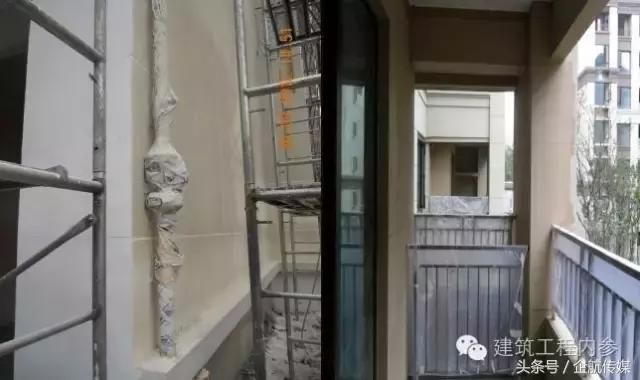

對落水管、欄杆保護

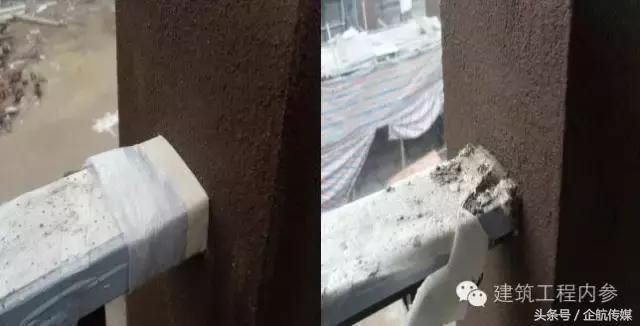

對欄杆端頭保護

樓地面保護

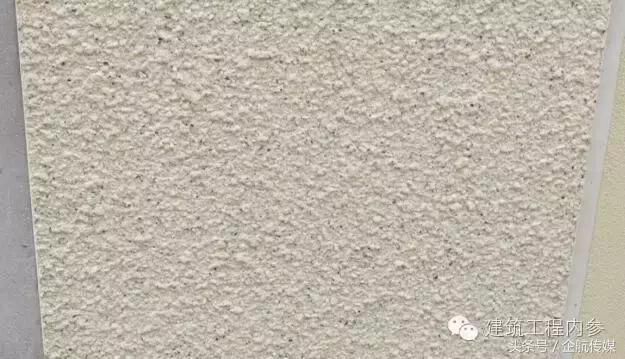

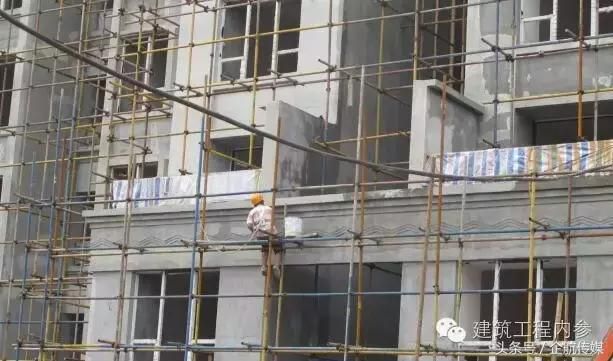

真石漆噴塗

1、噴塗時浮點大小可用「槍塞」來調節控制，在 噴塗過程中，噴槍口中心線要始終與噴面垂直，噴槍鬥與噴面距離為0.3-0.5m。按設計效果調節噴槍，使其氣壓和出料達到要求效果。

2、按分格為單位噴塗完整的工作面，收槍或中塗收工，必須噴塗完整的分格面，不允許噴塗一半就停工，避免造成接痕。

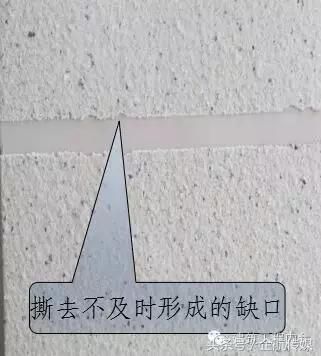

3、在真石漆未乾時，用平滾筒滾壓一遍。噴塗一格，在石漆未乾燥時，及時揭掉分格粘膠帶。

大面局部找平

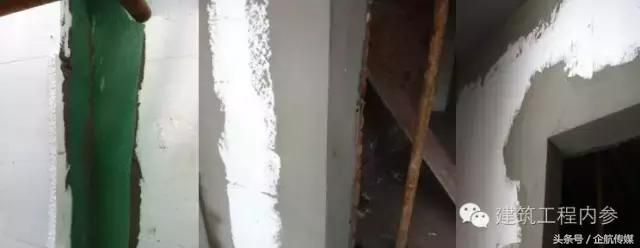

接茬部位滿刮消氣

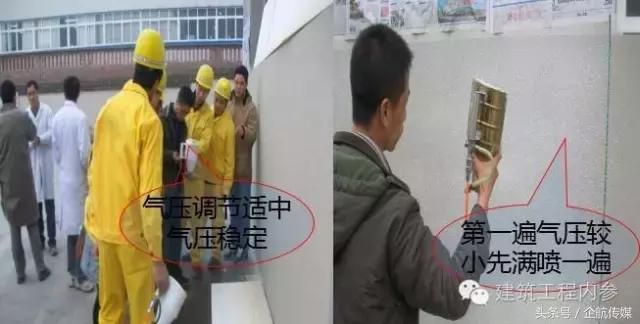

噴塗前試噴

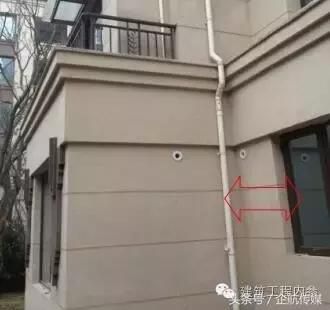

分格縫施工

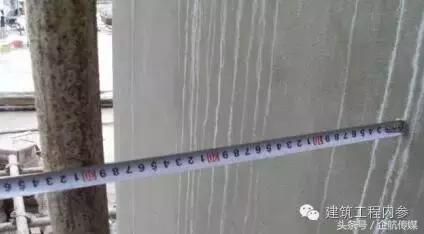

1、按照設計要求每條分隔 縫間隔為600mm呈水平分布，縫寬2cm。

2、根據現場實際情況，對窗口、線條部位的個別分隔縫進行微調，確保美觀，並儘可能一致。

3、方法：刷分隔縫漆 彈水平線 貼2cm寬的美紋紙 噴真石漆 撤除美紋紙 。

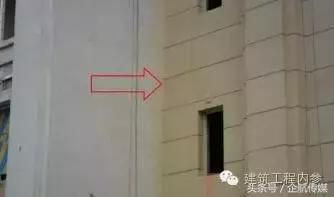

4、控制要點：保分隔縫在一條水平上，修補時不能超過上下水平線。

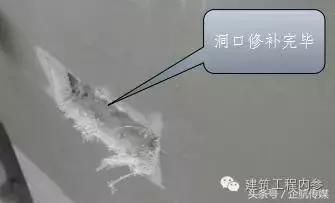

腳手架洞的處理

1、如遇腳手架無法移 動留下洞口，待基 層處理到位後一整 塊一起修補。

2、預留600 ×600mm 的方框，用同批次 材料進行修補，特別注意對接頭的控 制 。

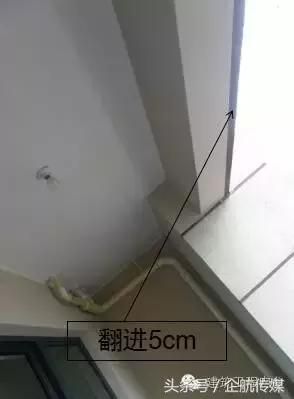

細節處理-窗框部位

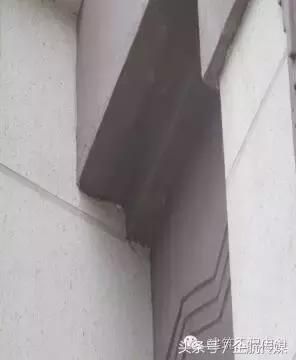

細節處理-陰角噴塗要點

1、陰角噴塗，從陰角同時往兩邊噴塗，減少陰角堆積。

2、待15-20分鐘後，對陰角形 成的毛刺用鐵板輕壓，使陰 角保持順直。

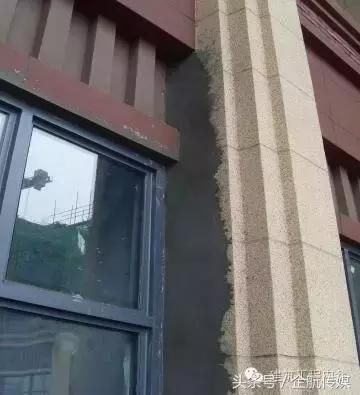

細節處理-後收口部位的處理

塗料施工要求一次性整遍成活，質量效果才有保證，切忌反覆施工，土建收口未完成暫時不施工該部位，以陰角或陽角斷開 。 待收口完成後單獨進行施工。

細節處理-噴塗起始點

以分隔縫 為界

以紙膠帶為界，作為施工的起始點：在噴塗收尾時在分隔縫處收槍，在開始時也要在分割縫處噴塗。

充分攪拌

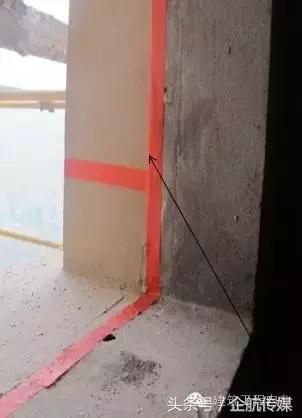

細節處理-粘貼紙膠帶

窗邊粘貼1cm寬紙膠帶

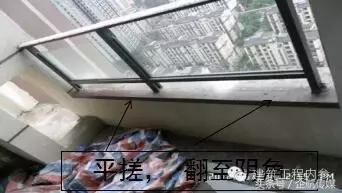

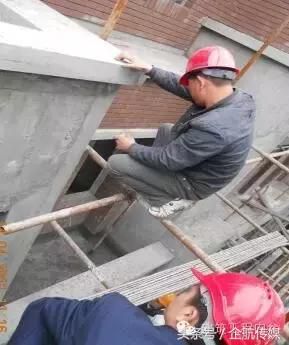

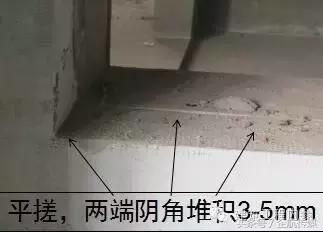

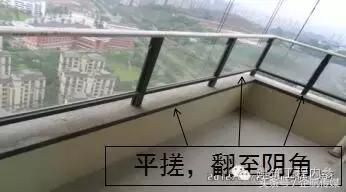

細節處理-平面平搓

平搓部位：

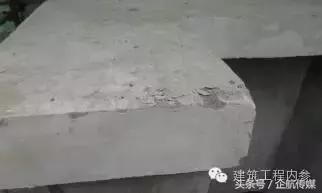

陽臺壓頂、露臺壓頂、女兒牆壓頂、窗臺等平面容易積灰部位。

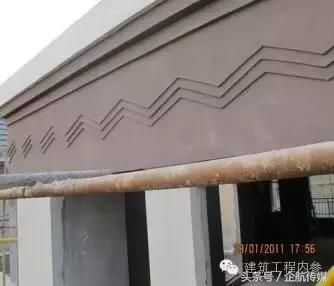

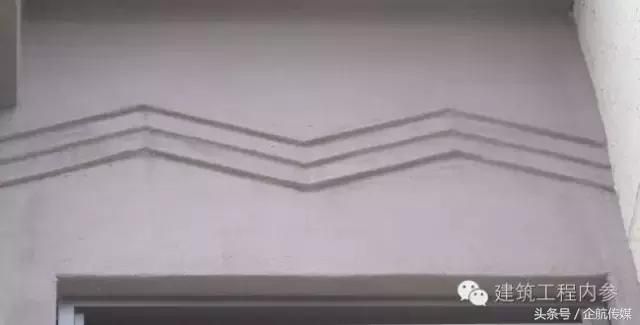

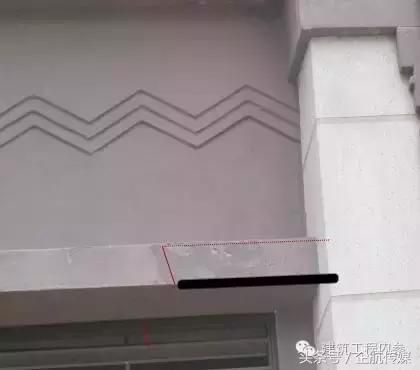

細節要求-水波線條

不透底，批刮均勻

細節處理-陽臺部分

施工中容易出現的問題

一、面漆發花

形成原因：

1、基層不平

2、質感中塗批刮不均勻

3、面漆滾塗不均勻

4、漆膜未乾雨水衝刷

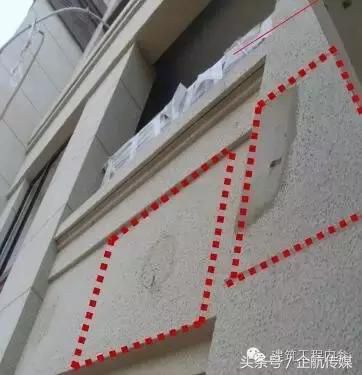

二、 修補處疤痕

形成原因

1、基層接茬不到位

2、膩子修補消氣不夠

3、質感批刮接頭未收平

4、外牆漆修補按照方框

三、分色界面不清晰

原因：未貼紙膠帶

四、漆面起皮脫落

原因：

1、基層未乾上面漆

2、封閉底漆滾塗不到位

五、 波紋線條陰陽角不清晰

噴塗不均勻
