cad修剪命令操作步驟（修剪和延伸命令的使用技巧匯總）

2023-04-24 09:55:15 1

在浩辰CAD軟體繪圖過程中修剪命令是使用頻率非常高的一個CAD命令，延伸命令和修剪的命令效果相反，兩個CAD命令在使用過程中可以通過按Shift鍵相互轉換。下面給大家詳細介紹一下吧！

CAD修剪和延伸是通過縮短或拉長圖形，刪除圖形多餘部分或使圖形與其他圖形的邊相接。因為有這兩個CAD命令，在繪製圖形時我們可以不用特別精確控制長度，甚至可以用構造線、射線來代替直線，然後通過修剪和延伸對圖形進行修整。

一、CAD修剪和延伸的基本操作

修剪和延伸的基本技巧是選擇，首先要選擇修剪、延伸邊界，或稱為切割對象，也就是選擇作為修剪和延伸的基準的對象，然後就是選擇要被修剪或延伸的對象，掌握了這兩者的選擇技巧就基本掌握了修剪和延伸的操作。

用上面這樣簡單的例圖先了解一下修剪和延伸的基本操作，步驟如下：

1、輸入TR命令，回車或空格。

2、點選上圖中橫線作為邊界對象後，回車或空格。

3、在修剪對象的上半部分單擊，完成修剪。

4、按住Shift鍵，單擊要延伸的對象，完成延伸。結果如下圖所示：

這是修剪和延伸的一個最基本操作，CAD製圖初學入門者剛開始學習的時候要注意：

1、注意看命令行提示，邊界對象可以一個或選擇多個，可以連續選擇多個對象後按回車或空格確認後再修剪，另外還可以將圖中所有圖形作為修剪邊界，後面再詳細介紹。

2、要知道修剪的同時也可以延伸，不需要退出修剪命令去再執行一次延伸命令了。

3、修剪邊界也可以作為被修剪的對象，被其他邊界修剪。

二、修剪的選擇技巧

修剪延伸不僅支持一些簡單的點選和框選，還支持一些非常特殊的選擇方式。掌握了選擇的技巧，可以使修剪的操作效率成倍提升。

1、CAD修剪邊界的選擇技巧

CAD修剪邊界對象（切割對象）支持常規的各種選擇技巧，點選、框選，而且可以不斷累加選擇。當然，最簡單也是大部分人喜歡用的選擇方式是出現選擇修剪邊界時直接按空格（回車）鍵，此時圖中所有圖形將作為修剪邊界。

很多人雖然知道這麼操作，但不知道為什麼可以這麼操作，大家注意看執行修剪後的命令行提示如下圖所示。

提示是「選擇對象或」，也就是當前選項是「選擇對象」，可直接選擇修剪邊界，而是默認選項，回車就可以執行。

知其然還要知其所以然，很多人從教程中知道輸入TR，回車，回車，但不知道為什麼直接兩次回車就可以修剪，第一個回車是執行命令，第二個回車就是執行「全部選擇」選項。有很多命令有類似的可以回車執行的選項，例如UCS命令執行後想恢復世界坐標系，很多人還輸入W，然後回車，其實直接回車就可以了。

回到CAD修剪命令，雖然回車回車將所有圖形作為修剪邊界後可以修剪圖中的任意線性圖形對象。這種操作非常簡單，省略了選擇修剪邊界的操作，很多人都已習慣於這樣操作，但並不是所有情況下都是最佳方式。

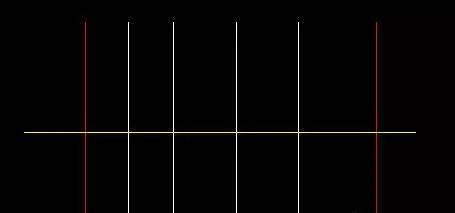

有些情況並不適合將所有對象作為修剪邊界，如下圖所示，我們要修剪兩條紅線之間的橫線，如果選擇所有對象作為修剪邊界，修剪時就需要點五次，如果只選擇兩條紅線作為邊界，修剪時只要點一次就可以完成了。

如果圖中圖形非常多，對象數量數萬時，修剪時也不建議回車使用所有對象作為修剪邊界。想一想，讓數萬個對象都參與修剪計算，肯定比只選擇幾條邊界進行修剪消耗更多系統資源，軟體計算時間更長（CAD低版本全選修剪的話會明顯變慢，CAD高版本已經針對這種情況進行了性能優化，複雜圖紙中全選修剪響應也很快，但如果發現修剪較慢，建議點選或框選部分圖形後進行修剪）

2、被CAD修剪對象的選擇技巧

被修剪和延伸對象支持點選和框選，這兩種方式不用輸入參數，直接使用就可以（CAD早期版本可能不能直接框選，需要輸入選項）。CAD還提供了一種特殊的選擇方式：圍欄F。

圍欄（F）:

圍欄（F）就是可以拉一條線，與此線交叉的部分都被修剪。

對於上面的例圖，框選兩次也可以，框選可能比輸入F參數，然後再這麼拉一條折線操作更簡單。

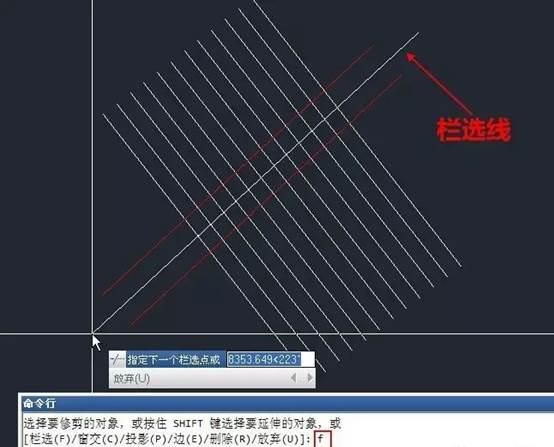

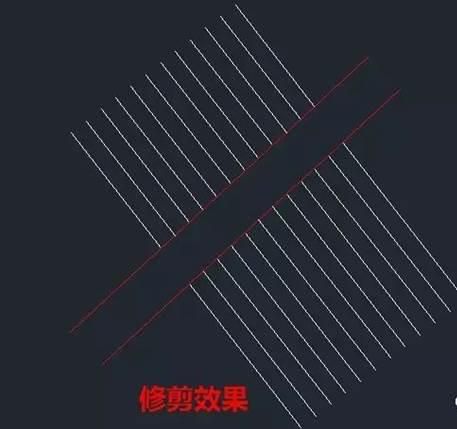

如果要修剪兩條相隔比較近的線中間的圖形，尤其邊界線傾斜的時候，如下圖中要修剪兩條紅線之間的白線，用F就方便了，輸入F後，拉一條斜線，就中間的線全部修剪掉了。
