eplan的3d圖怎麼轉換成2d的（EPLAN2D3D簡易畫法）

2023-04-18 19:25:05 1

首先：一定要把每個元器件的部件選擇好，否則在畫2D板布局或者3D布局的時候，導航器中是沒有元器件的！

另外，部件可以自己畫，可以去掉不必要的備註。

步驟1：打開：項目數據——設備/部件——2D安裝板布局導航器

步驟2：右鍵新建——選擇安裝板布局（交互式）

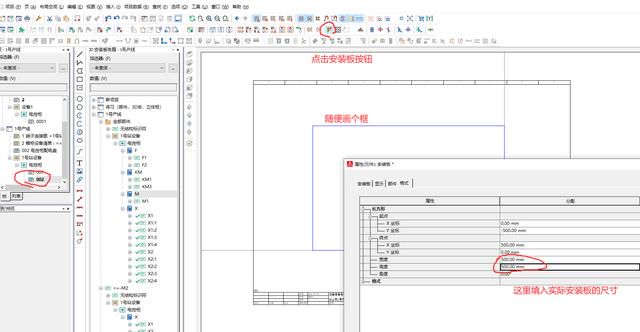

步驟3：點擊安裝板，隨便畫個，填入實際安裝板尺寸。

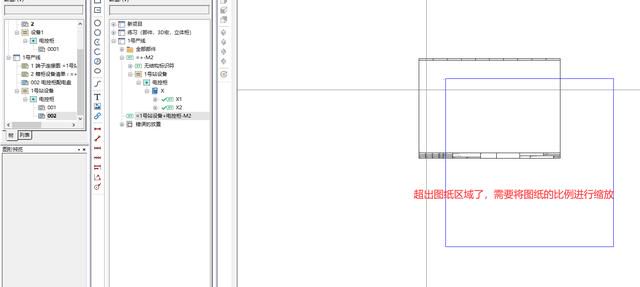

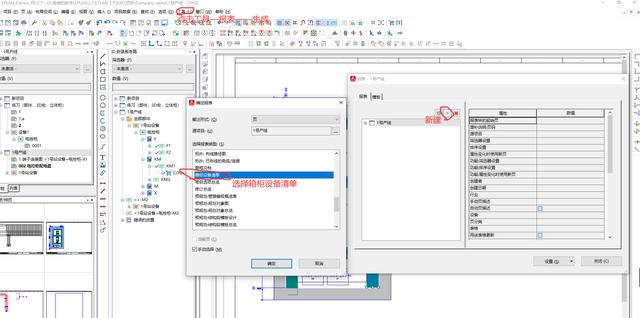

步驟4：然後將2D安裝板布局導航器中的元器件，一一拖入到安裝板中。並進行尺寸標註。然後生成箱內設備清單。

根據提示點下去

總結：畫這種簡易的2D安裝板布局圖，目的是為了確定元器件能否合理的在安裝板上安裝。因為實際的工作中，有時候是沒看到實物就開始作圖了，只能知道個大概尺寸。所以，為了後續不返工，還是這樣簡單的繪製一下，看看空間是否夠了。

插入3D圖：

步驟1：首先將項目數據裡的設備導航器，以及布局空間裡的導航器都調出來。這樣方便我們將設備導航器裡的元器件直接拖拽到布局空間裡的安裝板上。

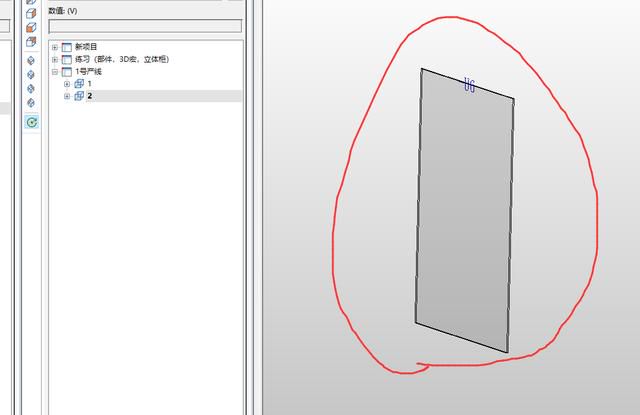

步驟2：創建安裝板

直接從設備導航器中拖元器件過去，然後就自動生成，它的尺寸取決於所選部件的安裝數據。

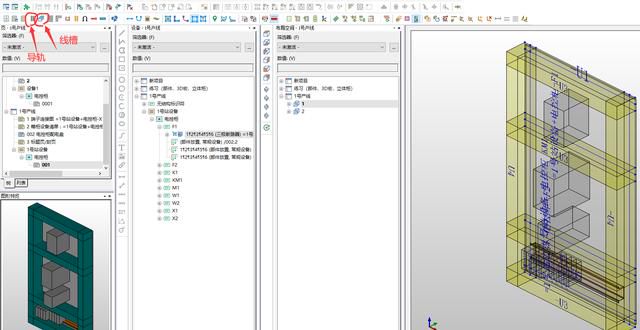

相應的把導軌和線槽也插入進去，只要點選按鈕後，進入部件選擇頁面，然後選擇相應的導軌型號和線槽型號後，在安裝板上進行布局。

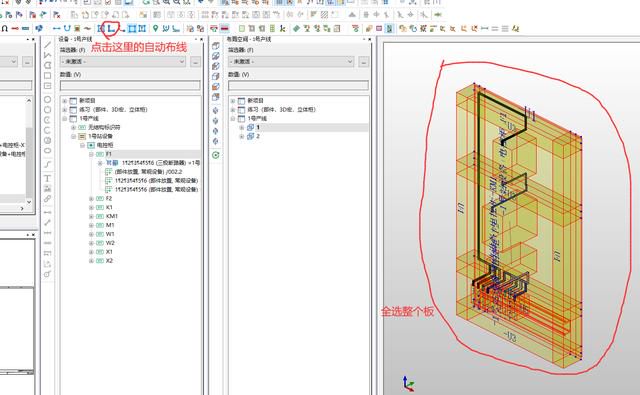

步驟3：全部放置好後，框選整個安裝板，然後點擊上面的布線(布局空間)，就能自動出來線了。

提示：有時候不會生成，那麼可以去看下多線原理圖是否有問題。如下圖所示是我遇到的一個問題。我感覺是EPLAN默認是讓熱繼直接插入到接觸器中的。有哪位高手可以正確解釋的，請留下您的評論，大家一起學習進步。
