資源瘦身方案探索

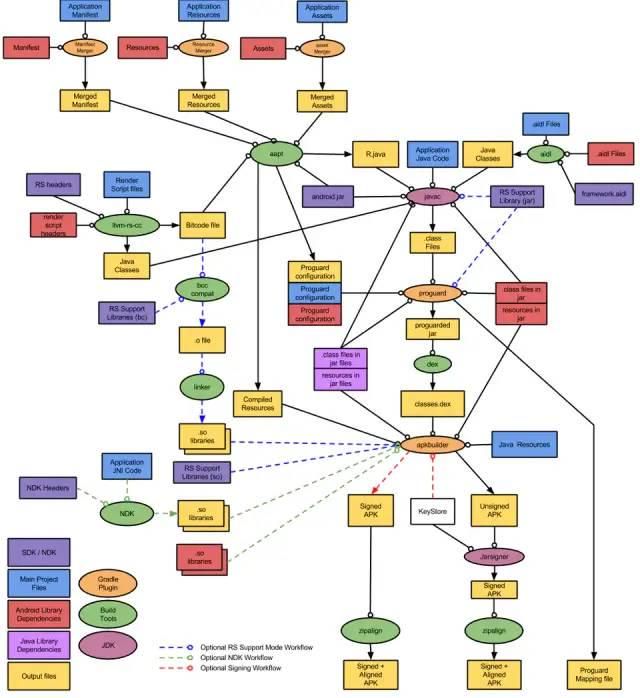

眾所周知，Android構建工具鏈中使用了AAPT/AAPT2工具來對資源進行處理，Manifest、Resources、Assets 的資源經過相應的 ManifesMerger、ResourcesMerger、AssetsMerger 資源合併器將多個不同 moudule 的資源合併為了 MergedManifest、MergedResources、MergedAssets。然後，它們被 AAPT 處理後生成了 R.java、Proguard Configuration、Compiled Resources。如下圖左上方所示：

其中 Proguard Configuration、Compiled Resources的作用如下所示：

Proguard Configuration：這是AAPT工具為Manifest中聲明的四大組件與布局文件中使用的各種Views所生成的混淆配置，該文件通常存放在${project.buildDir}/${AndroidProject.FD_INTERMEDIATES}/proguard-rules/${flavorName}/${buildType}/aapt_rules.txt。

Compiled Resources：它是一個Zip格式的文件，這個文件的路徑通常為${project.buildDir}/${AndroidProject.FD_INTERMEDIATES}/res/resources-${flavorName}-${buildType}-stripped.ap_。在經過zip解壓之後，可以發現它包含了res、AndroidManifest.xml和resources.arsc 這三部分。並且，從上面的APK構建流程中可以得知，Compiled Resources會被apkbuilder打包到APK包中，它其實就是APK的資源包。因此，我們可以通過 Compiled Resources 文件來修改不同後綴文件資源的壓縮方式來達到瘦身效果的。但是需要注意的是，resources.arsc 文件最好不要壓縮存儲，如果壓縮會影響一定的性能，尤其是在冷啟動時間方面造成的影響。並且，如果在 Android 6.0 上開啟了 android:extractNativeLibs=」false」 的話，So 文件也不能被壓縮。

1、冗餘資源優化

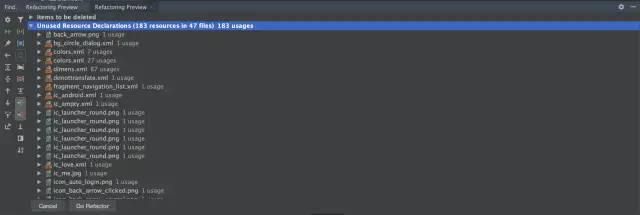

APK的資源主要包括圖片、XML，與冗餘代碼一樣，它也可能遺留了很多舊版本當中使用而新版本中不使用的資源，這點在快速開發的App中更可能出現。我們可以通過點擊右鍵，選中Refactor，然後點擊Remove Unused Resource => preview可以預覽找到的無用資源，點擊Do Refactor可以去除冗餘資源。如下圖所示：

需要注意的，Android Lint 不會分析 assets 文件夾下的資源，因為 assets 文件可以通過文件名直接訪問，不需要通過具體的引用，Lint 無法判斷資源是否被用到。

resources.arsc中可能會存在很多無用的資源映射，我們可以使用 android-arscblamer，它是一個命令行工具，能夠解析 resources.arsc 文件並檢查出可以優化的部分，比如一些空的引用。

此外，當我們通過 shrinkResources true來開啟資源壓縮，資源壓縮工具只會把無用的資源替換成預定義的版本而不是移除。那麼，如何高效地對無用資源自動進行去除呢？

我們可以 在 Android 構建工具執行 package${flavorName}Task 之前通過修改 Compiled Resources 來實現自動去除無用資源，具體的實現原理如下：

1）、首先，收集 Compiled Resources 中被替換的預定義版本的資源名稱

通過查看 Zip 格式資源包中每個 ZipEntry 的 CRC-32 checksum 來尋找被替換的預定義資源，預定義資源的 CRC-32 定義在 ResourceUsageAnalyze 中，如下所示：

// A 1x1 pixel PNG of type BufferedImage.TYPE_BYTE_GRAYpublic static final long TINY_PNG_CRC = 0x88b2a3b0L;// A 3x3 pixel PNG of type BufferedImage.TYPE_INT_ARGB with 9-patch markerspublic static final long TINY_9PNG_CRC = 0x1148f987L;// The XML document as binary-packed with AAPTpublic static final long TINY_XML_CRC = 0xd7e65643L;

2）、然後，使用 android-chunk-utils 把 resources.arsc 中對應的定義移除。

3）、最後，刪除資源包中對應的資源文件即可。

2、重複資源優化

在大型 App項目的開發中，一個App一般會有多個業務團隊進行開發，其中每個業務團隊在資源提交時的資源名稱可能會有重複的，這將會引發資源覆蓋的問題，因此，每個業務團隊都會為自己的資源文件名添加前綴。這樣就導致了這些資源文件雖然內容相同，但因為名稱的不同而不能被覆蓋，最終都會被集成到APK包中。這裡，我們還是可以在 Android 構建工具執行 package${flavorName}Task 之前通過修改 Compiled Resources 來實現重複資源的去除，具體放入實現原理可細分為如下三個步驟：

1）、首先，通過資源包中的每個ZipEntry的CRC-32 checksum來篩選出重複的資源。

2）、然後，通過android-chunk-utils修改resources.arsc，把這些重複的資源都重定向到同一個文件上。

3）、最後，把其它重複的資源文件從資源包中刪除，僅保留第一份資源。

具體的實現代碼如下所示：

variantData.outputs.each { def apfile = it.packageAndroidArtifactTask.getResourceFile; it.packageAndroidArtifactTask.doFirst { def arscFile = new File(apFile.parentFile, "resources.arsc"); JarUtil.extractZipEntry(apFile, "resources.arsc", arscFile); def HashMap<String, ArrayList> duplicatedResources = findDuplicatedResources(apFile); removeZipEntry(apFile, "resources.arsc"); if (arscFile.exists) { FileInputStream arscStream = ; ResourceFile resourceFile = ; try { arscStream = new FileInputStream(arscFile); resourceFile = ResourceFile.fromInputStream(arscStream); List chunks = resourceFile.getChunks; HashMap toBeReplacedResourceMap = new HashMap(1024); // 處理arsc並刪除重複資源 iterator<Map.Entry<String, ArrayList>> iterator = duplicatedResources.entrySet.iterator; while (iterator.hasNext) { Map.Entry<String, ArrayList> duplicatedEntry = iterator.next; // 保留第一個資源，其他資源刪除掉 for (def index = 1; index < duplicatedEntry.value.size; index) { removeZipEntry(apFile, duplicatedEntry.value.get(index).name); toBeReplacedResourceMap.put(duplicatedEntry.value.get(index).name, duplicatedEntry.value.get(0).name); } } for (def index = 0; index < chunks.size; index) { Chunk chunk = chunks.get(index); if (chunk instanceof ResourceTableChunk) { ResourceTableChunk resourceTableChunk = (ResourceTableChunk) chunk; StringPoolChunk stringPoolChunk = resourceTableChunk.getStringPool; for (def i = 0; i < stringPoolChunk.stringCount; i) { def key = stringPoolChunk.getString(i); if (toBeReplacedResourceMap.containsKey(key)) { stringPoolChunk.setString(i, toBeReplacedResourceMap.get(key)); } } } } } catch (IOException ignore) { } catch (FileNotFoundException ignore) { } finally { if (arscStream != ) { IOUtils.closeQuietly(arscStream); } arscFile.delete; arscFile <WebP（非純色icon）->Png（更好效果） ->jpg（若無alpha通道）

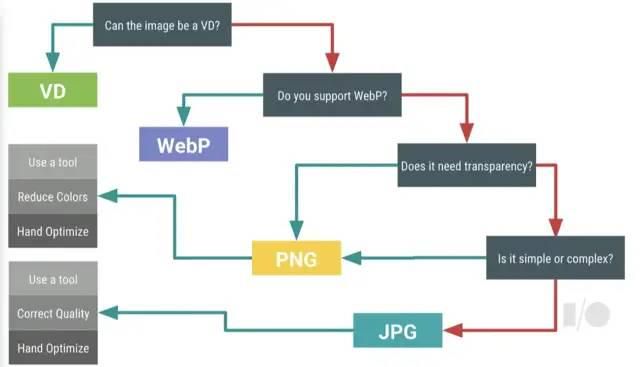

用 圖形化的形式如下所示：

使用矢量圖片之後，它能夠有效的減少應用中圖片所佔用的大小，矢量圖形在 Android 中表示為 VectorDrawable 對象。它僅僅需100位元組的文件即可以生成屏幕大小的清晰圖像，但是，Android 系統渲染每個 VectorDrawable 對象需要大量的時間，而較大的圖像需要更長的時間。因此，建議只有在顯示純色小 icon 時才考慮使用矢量圖形。（我們可以利用這個 在線工具 將矢量圖轉換成 VectorDrawable）。

最後，如果要在項目中使用 VD，則以下幾點需要著重注意：

1）、必須通過 app:arcCompat 屬性來使用 svg，如果通過 src，則在低版本手機上會出現不兼容的問題。

2）、可能會不兼容selector，在Activity中手動兼容即可，兼容代碼如下所示：

static { AppCompatDelegate.setCompatVectorFromResourcesEnabled(true) }

3）、不兼容第三方庫。

4）、性能問題：當Vector比較簡單時，效率肯定比Bitmap高，複雜則效率會不如Bitmap。

5）、不便於管理：建議原則為同目錄多類型文件，以前綴區別，不同目錄相同類型文件，以意義區分。

與 VD類似，還有一種矢量圖標iconFont，即字體圖標，圖標就在字體文件裡面，它看著是個圖標，其實卻是個文字。它的優勢有如下三個方面：

1）、同 VD 一樣，由於 IconFont 是矢量圖標,所以可以輕鬆解決圖標適配問題。

2）、圖標以 .ttf 字體文件的形式存在項目中，而 .ttf 文件一般放在 assets 文件夾下,它的體積很小，可以減小 APK 的體積。

3）、一套圖標資源可以在不同平臺使用且資源維護方便。

它的 缺點也很明顯，大致有如下三個方面：

1）、需要自定義 svg 圖片，並將其轉換為 ttf 文件，圖標製作成本比較高。

2）、添加圖標時需要重新製作 ttf 文件。

3）、只能支持單色，不支持漸變色圖標。

如果你想要使用 iconfont，可以在阿里的 iconfont 上尋找資源。此外，使用 Android-Iconics 可以在你的應用中便於使用任何的 iconfont 或 .svg 圖片作為 drawable。最後，如果我們僅僅想提取僅需要的美化文字，以壓縮 assets 下的字體文件大小，可以使用 FontZip 字體提取工具。

如果不是純色小 icon類型的圖片，則建議使用WebP。只要你的App的minSdkVersion高於 14（Android 4.0 ） 即可。WebP不僅支持透明度，而且壓縮率比JPEG更高，在相同畫質下體積更小。但是，只有 Android 4.2.1 才支持顯示含透明度的 WebP，此外，它的兼容性不好，並且不便於預覽，需使用瀏覽器打開。

對於應用之前就存在的圖片，我們可以使用 PNG轉換WebP 的轉換工具來進行轉換。但是，一個一個轉換開發效率太低，因此我們可以 使用WebpConvert_Gradle_Plugin 這個 gradle 插件去批量進行轉換，它的實現原理是在 mergeXXXResource Task 和 processXXXResource Task 之間插入了一個 WebpConvertPlugin task 去將 png、jpg 圖片批量替換成了 webp 圖片。

此外，在 Gradle構建APK的過程中，我們可以判斷當前App的minSdkVersion以及圖片文件的類型來選用是否能使用WebP，代碼如下所示：

boolean isPNGWebpConvertSupported { if (!isWebpConvertEnable) { return false } // Android 4.0 return GradleUtils.getAndroidExtension(project).defaultConfig.minSdkVersion.apiLevel >= 14 // 4.0}boolean isTransparencyPNGWebpConvertSupported { if (!isWebpConvertEnable) { return false } // Lossless, Transparency, Android 4.2.1 return GradleUtils.getAndroidExtension(project).defaultConfig.minSdkVersion.apiLevel >= 18 // 4.3}def convert { String resPath = "${project.buildDir}/${AndroidProject.FD_INTERMEDIATES}/res/merged/${variant.dirName}" def resDir = new File("${resPath}") resDir.eachDirMatch(~/drawable[a-z0-9-]*/) { dir -> FileTree tree = project.fileTree(dir: dir) tree.filter { File file -> return (isJPGWebpConvertSupported && (file.name.endsWith(SdkConstants.DOT_JPG) || file.name.endsWith(SdkConstants.DOT_JPEG))) || (isPNGWebpConvertSupported && file.name.endsWith(SdkConstants.DOT_PNG) && !file.name.endsWith(SdkConstants.DOT_9PNG)) }.each { File file -> def shouldConvert = true if (file.name.endsWith(SdkConstants.DOT_PNG)) { if (!isTransparencyPNGWebpConvertSupported) { shouldConvert = !Imaging.getImageInfo(file).isTransparent } } if (shouldConvert) { WebpUtils.encode(project, webpFactorQuality, file.absolutePath, webp) } } }}

最後，這裡再補充下在平時項目開發中對 圖片放置優化的大概思路，如下所示：

1）、聊天表情出一套圖 => hdpi。

2）、純色小 icon 使用 VD => raw。

3）、背景大圖出一套 => xhdpi。

4）、logo 等權重比較大的圖片出兩套 => hdpi，xhdpi。

5）、若某些圖在真機中有異常，則用多套圖。

6）、若遇到奇葩機型，則針對性補圖。

然後，我們來講解下資源如何進行混淆。

5、資源混淆

同代碼混淆類似，資源混淆將 資源路徑混淆成單個資源的路徑，這裡我們可以使用AndroidResGuard，它可以使冗餘的資源路徑變短，例如將res/drawable/wechat變為r/d/a。

AndroidResGuard 項目地址

下面，我們就使用 AndroidResGuard來對資源進行混淆。

1、首先，我們在項目的根 build.gradle 文件下加入下面的插件依賴：

classpath 'com.tencent.mm:AndResGuard-gradle-plugin:1.2.17'

2、然後，在項目 module 下的 build.gradle 文件下引入其插件：

apply plugin: 'AndResGuard'

3、接著，加入 AndroidResGuard 的配置項，如下是默認設置好的配置：

andResGuard { // mappingFile = file("./resource_mapping.txt") mappingFile = use7zip = true useSign = true // 打開這個開關，會keep住所有資源的原始路徑，只混淆資源的名字 keepRoot = false // 設置這個值，會把arsc name列混淆成相同的名字，減少string常量池的大小 fixedResName = "arg" // 打開這個開關會合併所有哈希值相同的資源，但請不要過度依賴這個功能去除去冗餘資源 mergeDuplicatedRes = true whiteList = [ // for your icon "R.drawable.icon", // for fabric "R.string.com.crashlytics.*", // for google-services "R.string.google_app_id", "R.string.gcm_defaultSenderId", "R.string.default_web_client_id", "R.string.ga_trackingId", "R.string.firebase_database_url", "R.string.google_api_key", "R.string.google_crash_reporting_api_key" ] compressFilePattern = [ "*.png", "*.jpg", "*.jpeg", "*.gif", ] sevenzip { artifact = 'com.tencent.mm:SevenZip:1.2.17' //path = "/usr/local/bin/7za" } /** * 可選：如果不設置則會默認覆蓋assemble輸出的apk **/ // finalApkBackupPath = "${project.rootDir}/final.apk" /** * 可選: 指定v1籤名時生成jar文件的摘要算法 * 默認值為「SHA-1」 **/ // digestalg = "SHA-256"}

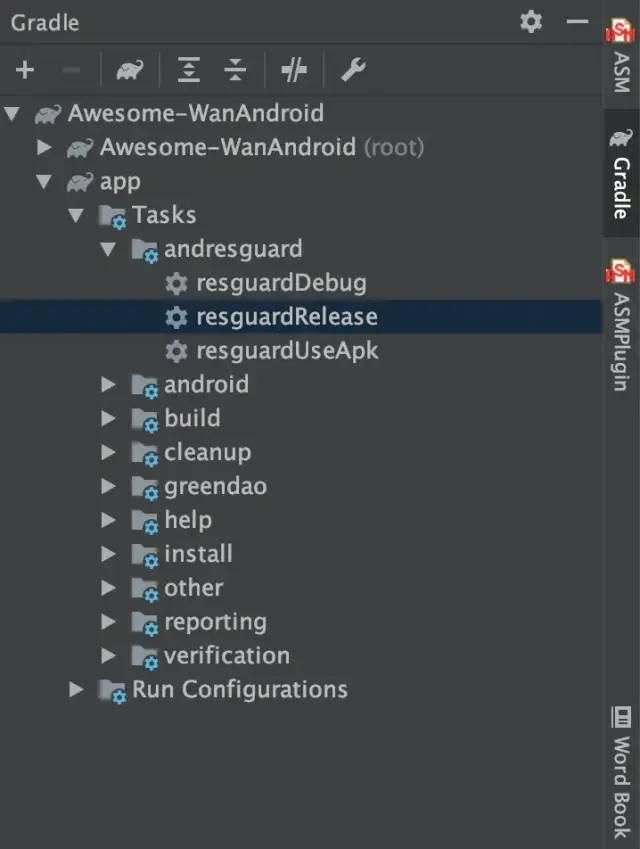

4、最後，我們點擊右邊的項目 module/Tasks/andresguard/resguardRelease 即可生成資源混淆過的 APK。如下圖所示：

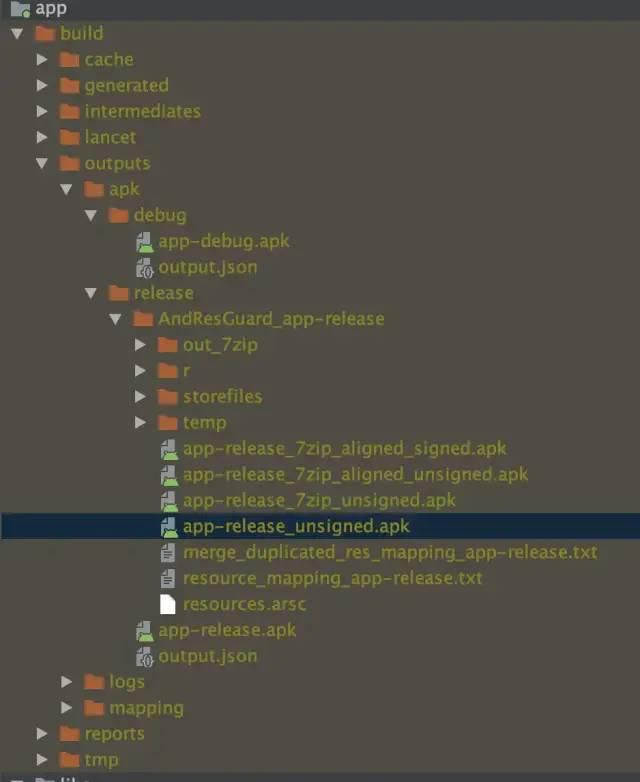

APK生成目錄如下：

對於 AndResGuard 工具，主要有 兩個功能，一個是資源混淆，一個是資源的極限壓縮。下面，我們就來分別了解下它們的實現原理。

資源混淆工具主要是通過 短路徑的優化，以達到減少 resources.arsc、metadata 籤名文件以及 ZIP 文件大小的效果，其效果分別如下所示：

1）、resources.arsc：它記錄了資源文件的名稱與路徑，使用混淆後的短路徑 res/s/a，可以減少文件的大小。

2）、metadata 籤名文件：籤名文件 MANIFEST.MF 與 CERT.SF 需要記錄所有文件的路徑以及它們的哈希值，使用短路徑可以減少這兩個文件的大小。

3）、ZIP 文件：ZIP 文件格式裡面通過其索引記錄了每個文件 Entry 的路徑、壓縮算法、CRC、文件大小等等信息。短路徑的優化減少了記錄文件路徑的字符串大小。

AndResGuard使用了7-Zip 的大字典優化，APK的整體壓縮率可以提升 3% 左右，並且，它還支持針對 resources.arsc、PNG、JPG 以及 GIF 等文件進行強制壓縮（在編譯過程中，這些文件默認不會被壓縮）。那麼，為什麼 Android 系統不會去壓縮這些文件呢？主要基於以下兩點原因：

1）、壓縮效果不明顯：上述格式的文件大部分已經被壓縮過，因此，重新做Zip壓縮效果並不明顯。比如 重新壓縮PNG和JPG格式只能減少3%～5%的大小。

2）、基於讀取時間和內存的考慮：針對於沒有進行壓縮的文件，系統可以使用 mmap 的方式直接讀取，而不需要一次性解壓並放在內存中。

此外，抖音 Android 團隊還開源了針對於海外市場 App Bundle APK 的 AabResGuard 資源混淆工具，對它的實現原理有興趣的同學可以去了解下。然後，我們再看看資源瘦身的其它方案。

6、R Field 的內聯優化

我們可以通過內聯 R Field來進一步對代碼進行瘦身，此外，它也解決了 R Field 過多導致 MultiDex 65536 的問題。要想實現內聯R Field，我們需要通過 Javassist 或者 ASM 字節碼工具在構建流程中內聯 R Field，其代碼如下所示：

ctBehaviors.each { CtBehavior ctBehavior -> if (!ctBehavior.isEmpty) { try { ctBehavior.instrument(new ExprEditor { @Override public void edit(FieldAccess f) { try { def fieldClassName = JavassistUtils.getClassNameFromCtClass(f.getCtClass) if (shouldInlineRField(className, fieldClassName) && f.isReader) { def temp = fieldClassName.substring(fieldClassName.indexOf(ANDROID_RESOURCE_R_FLAG) ANDROID_RESOURCE_R_FLAG.length) def fieldName = f.fieldName def key = "${temp}.${fieldName}" if (resourceSymbols.containsKey(key)) { Object obj = resourceSymbols.get(key) try { if (obj instanceof Integer) { int value = ((Integer) obj).intValue f.replace("\$_=${value};") } else if (obj instanceof Integer[]) { def obj2 = ((Integer[]) obj) StringBuilder stringBuilder = new StringBuilder for (int index = 0; index < obj2.length; index) { stringBuilder.append(obj2[index].intValue) if (index != obj2.length - 1) { stringBuilder.append(",") } } f.replace("\$_ = new int{${stringBuilder.toString}};") } else { throw new GradleException("Unknown ResourceSymbols Type!") } } catch (NotFoundException e) { throw new GradleException(e.message) } catch (CannotCompileException e) { throw new GradleException(e.message) } } else { throw new GradleException("******** InlineRFieldTask unprocessed ${className}, ${fieldClassName}, ${f.fieldName}, ${key}") } } } catch (NotFoundException e) { } } }) } catch (CannotCompileException e) { } }}

這裡，我們可以 直接使用蘑菇街的 ThinRPlugin。它的實現原理為：android 中的 R 文件，除了 styleable 類型外，所有欄位都是 int 型變量/常量，且在運行期間都不會改變。所以可以在編譯時，記錄 R 中所有欄位名稱及對應值，然後利用 ASM 工具遍歷所有 Class，將除 R$styleable.class 以外的所有 R.class 刪除掉，並且在引用的地方替換成對應的常量，從而達到縮減包大小和減少Dex個數的效果。此外，最近ByteX也增加了 shrink_r_class 的gradle插件，它不僅可以在編譯階段對R文件常量進行內聯，而且還可以針對 App 中無用 Resource 和無用 assets 的資源進行檢查。

7、資源合併方案

我們可以把所有的資源文件合併成一個大文件，而 一個大資源文件就相當於換膚方案中的一套皮膚。它的效果比資源混淆的效果會更好，但是，在此之前，必須要解決解析資源與管理資源的問題。其相應的解決方案如下所示：

模擬系統實現資源文件的解析：我們需要使用自定義的方式把 PNG、JPG 以及 XML 文件轉換為 Bitmap 或者 Drawable。

使用 mmap 加載大資源與資源緩存池管理資源：使用 mmap 加載大資源的方式可以充分減少啟動時間與系統內存的佔用。而且，需要使用 Glide 等圖片框架的資源緩存池 ResourceCache 去釋放不再使用的資源文件。

8、資源文件最少化配置

我們需要 根據 App 目前所支持的語言版本去選用合適的語言資源，例如使用了AppCompat，如果不做任何配置的話，最終APK包中會包含AppCompat中所有已翻譯語言字符串，無論應用的其餘部分是否翻譯為同一語言。對此，我們可以通過 resConfig 來配置使用哪些語言，從而讓構建工具移除指定語言之外的所有資源。同理，也可以使用 resConfigs 去配置你應用需要的圖片資源文件類，如 "xhdpi"、"xxhdpi" 等等，代碼如下所示：

android { ... defaultConfig { ... resConfigs "zh", "zh-rCN" resConfigs "nodpi", "hdpi", "xhdpi", "xxhdpi", "xxxhdpi" } ...}

此外，我們還以 利用 Density Splits 來選擇應用應兼容的屏幕尺寸大小，代碼如下所示：

android { ... splits { density { enable true exclude "ldpi", "tvdpi", "xxxhdpi" compatibleScreens 'small', 'normal', 'large', 'xlarge' } } ...}

9、儘量每張圖片只保留一份

比如說，我們統一隻把圖片放到 xhdpi這個目錄下，那麼在不同的解析度下它會做自動的適配，即等比例地拉伸或者是縮小。

10、資源在線化

我們可以 將一些圖片資源放在伺服器，然後結合圖片預加載的技術手段，這些既可以滿足產品的需要，同時可以減小包大小。

11、統一應用風格

如設定統一的 字體、尺寸、顏色和按鈕按壓效果、分割線 shape、selector 背景等等。
