Jabra捷波朗是全球著名的耳機和免提電話創新解決方案製造商，同時也是較早涉足藍牙無線技術領域的品牌之一，旗下產品包括了真無線耳機、真無線運動耳機、頭戴式耳機及單耳通訊耳機等，涵蓋了眾多的應用場景，為用戶提供優質的無線音頻產品。

Jabra Evolve2 Buds真無線耳機是捷波朗旗下一款主打遠程會議通話的產品，通過4麥克風 2VPU骨傳導傳感器 Jabra AI演算法，智能過濾不必要的噪音，提供高質量的通話效果；配備有無線接收器，能夠有效提升音質及通話的穩定性，同時更遠的無線連接範圍，帶來更自由的通話體驗。

Jabra Evolve2 Buds還支持主動降噪功能，提供三級降噪深度、五級通透模式，可以根據周邊噪音環境自定義調節；支持Peakstop 聽力保護，實時監測音頻，消除潛在有害的聲音尖峰。在續航方面，支持單次約8-10h的音樂播放/約5h的通話時長，綜合續航可達33h，充電盒還支持無線充電功能，通過了Qi認證，提供更便捷的充電體驗。

我愛音頻網此前還拆解過Jabra捷波朗品牌旗下的Jabra ELITE 4 Active真無線輕運動耳機、Jabra ELITE7 Pro真無線降噪耳機、Jabra Elite2真無線耳機、Jabra捷波朗 ELITE 85t 真無線降噪耳機，下面再來看看這款產品的詳細外觀設計和內部結構配置信息吧~

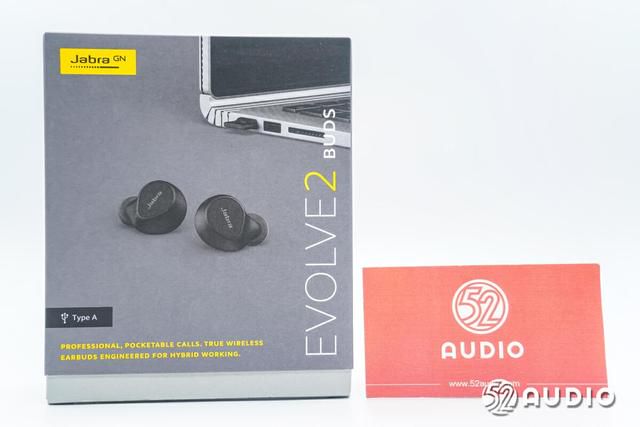

Jabra Evolve2 Buds真無線耳機包裝盒外部設計有封皮，正面展示了耳機的應用場景圖，品牌LOGO和產品名稱，以及專為辦公設計的主打賣點。

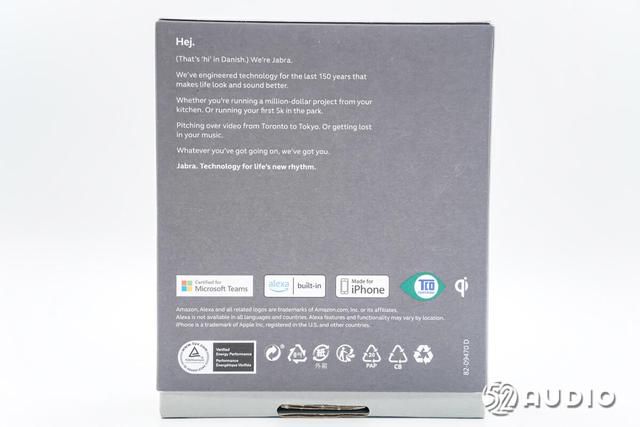

包裝盒背面展示有各種認證信息。

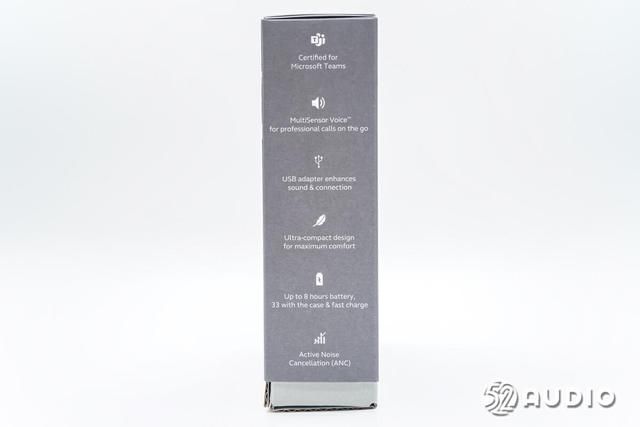

側邊圖文介紹了產品的功能特點：Microsoft Teams應用認證；MultiSensor Voice技術；USB接收器；緊湊設計舒適佩戴；8小時單次續航，33小時綜合續航，快充充電；ANC主動降噪。

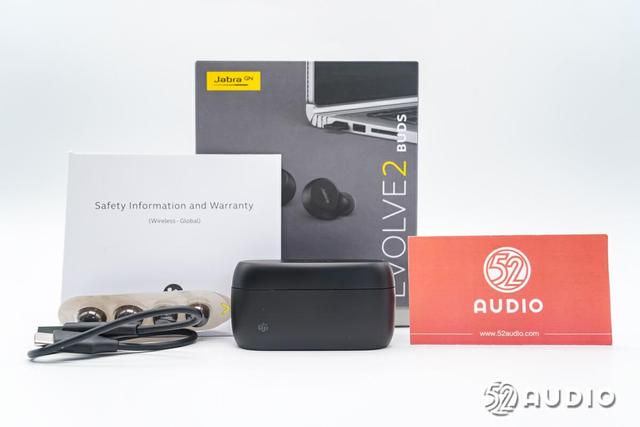

包裝盒內部物品有耳機、耳塞、充電線和產品說明書。

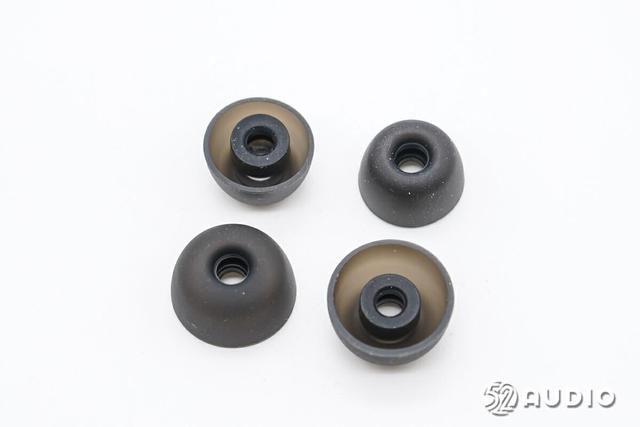

兩幅不同尺寸的矽膠耳塞，耳機上預裝有一副，總過三種尺寸，以滿足不同用戶使用需求。

充電線採用了USB-A to USB-C接口。

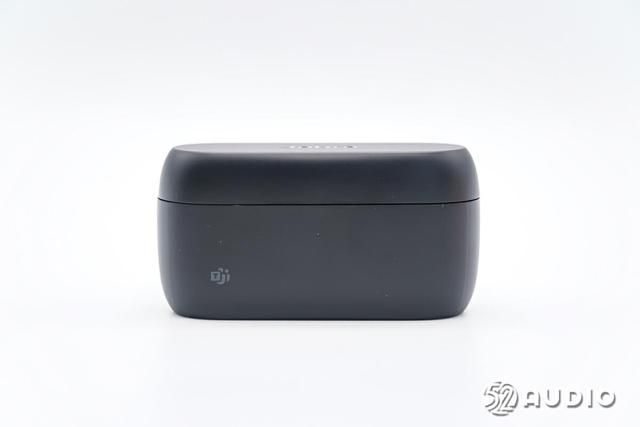

充電盒延續了家族式的設計，立式結構上下平面設計，兩側大弧度過渡，啞光塗層，質感非常細膩。正面設置有指示燈，用於反饋充電狀態；左下角印有Microsoft Teams認證標誌。

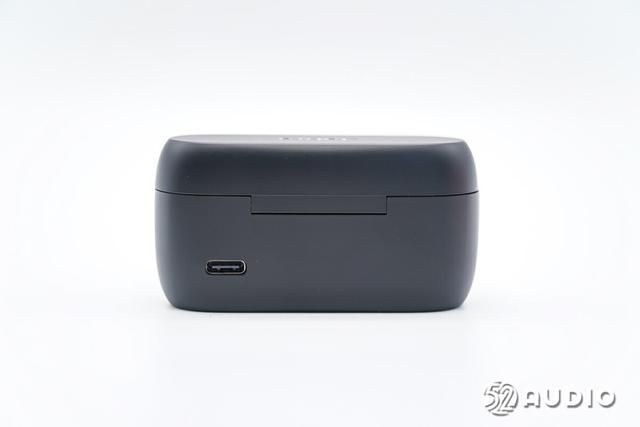

充電盒背面設置USB-C充電接口。

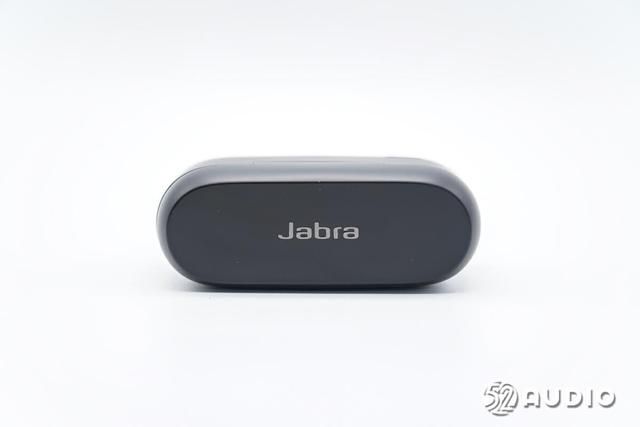

充電盒頂部設計有亮銀色的品牌LOGO。

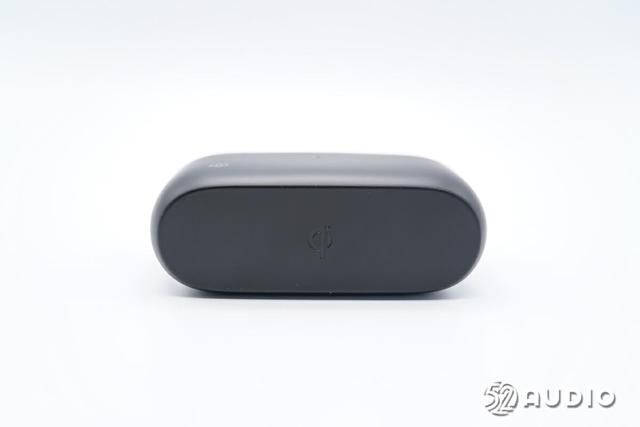

底部為無線充電區域，雕刻有「Qi」認證標誌。

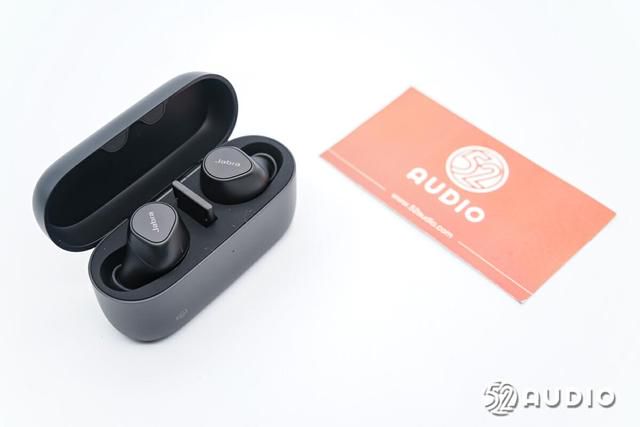

打開充電盒蓋，內部除耳機外，還收納有無線接收器，便攜防丟失。

取出耳機和無線接收器，座艙內部結構一覽，座艙採用了柔軟的矽膠材質，能夠很好地保護耳機，防止劃傷，降低跌落損傷。

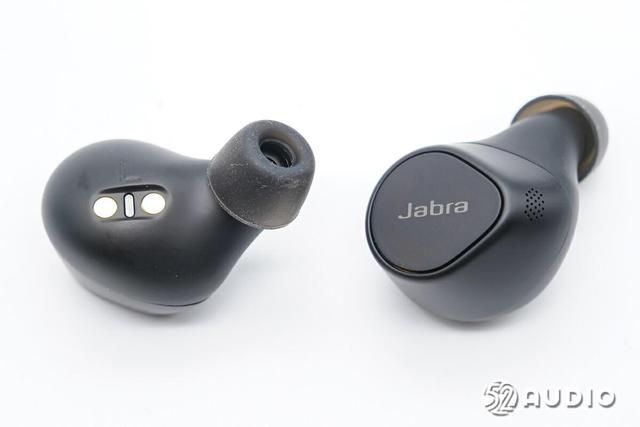

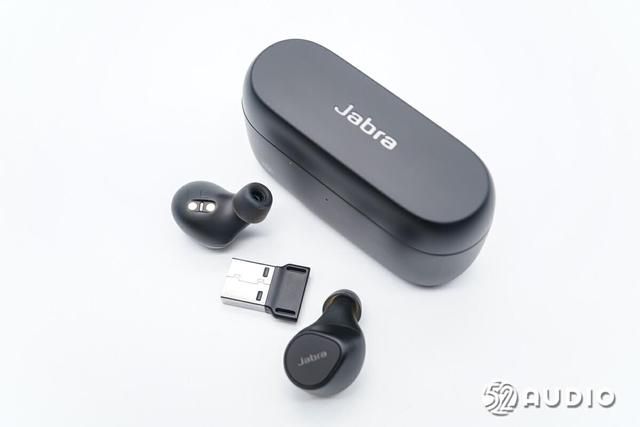

Jabra Evolve2 Buds真無線耳機整體外觀一覽。

Jabra Evolve2 Buds耳機同樣採用了家族式的豆狀入耳式設計，極具品牌辨識度。機身曲線通過掃描62000 只人耳，經過數據模型方法進行分析而打造，佩戴與耳道貼合舒適、穩固。

機身背板設計有「Jabra」品牌LOGO，同時也是物理按鍵，用於各項功能控制。

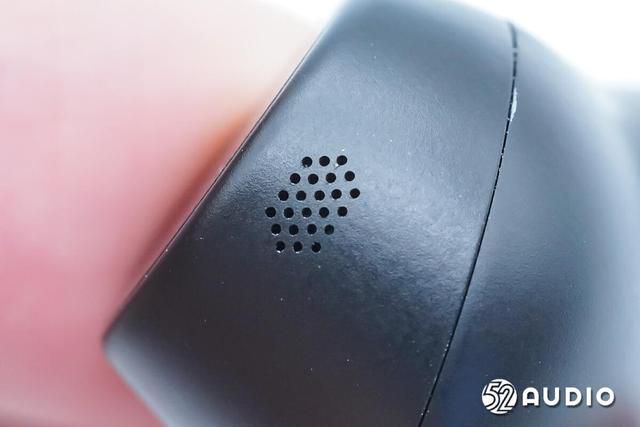

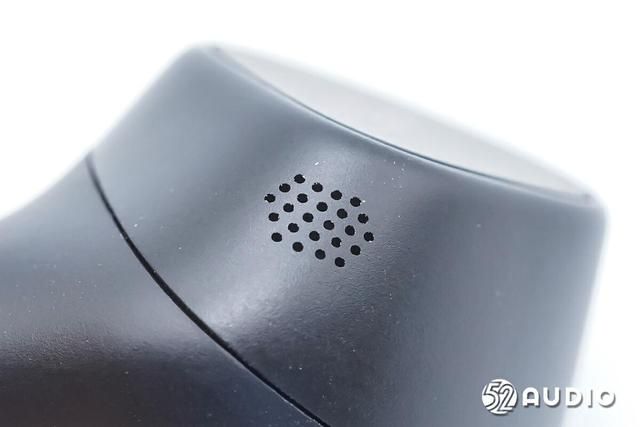

機身頂部的前饋降噪麥克風開孔特寫，24孔精密排列。

機身底部的通話拾音麥克風開孔特寫。

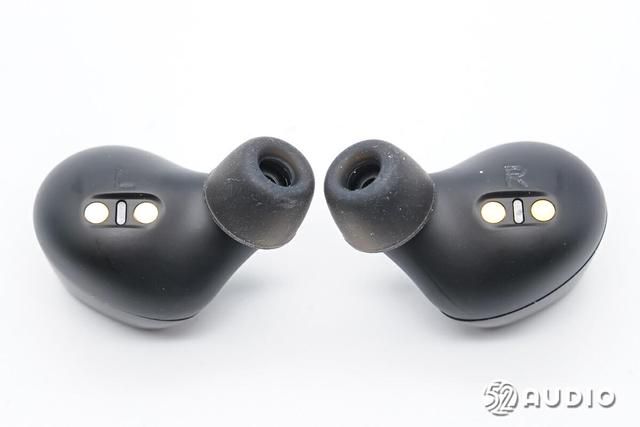

機身內側外觀一覽，雕刻有L/R左右標識，便於用戶快速區分。

為耳機充電的金屬觸點特寫，中間設置光學入耳檢測傳感器。

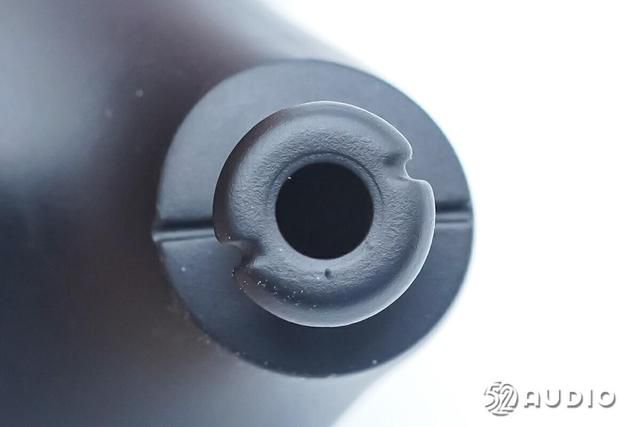

取掉耳塞，耳機出音嘴特寫，內部設置有後饋降噪麥克風，用於拾取耳道內部環境噪音。

無線接收器外觀一覽，體積非常的小巧，採用了USB-A接口，連接對筆記本、PC電腦等設備即插即用。機身末端設計有「Jabra」品牌LOGO和一顆指示燈。

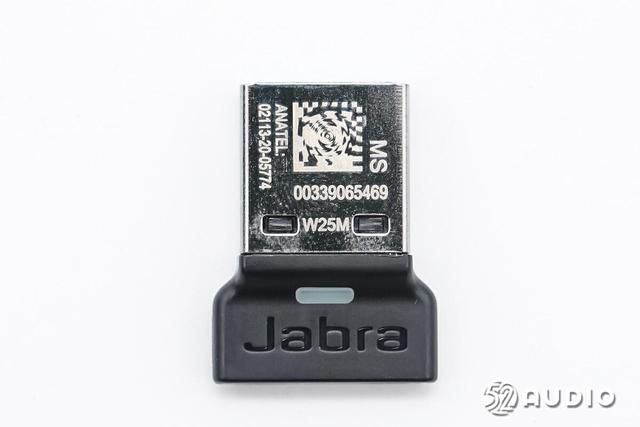

無線接收器另外一側外觀一覽，插頭上雕刻有認證標誌。

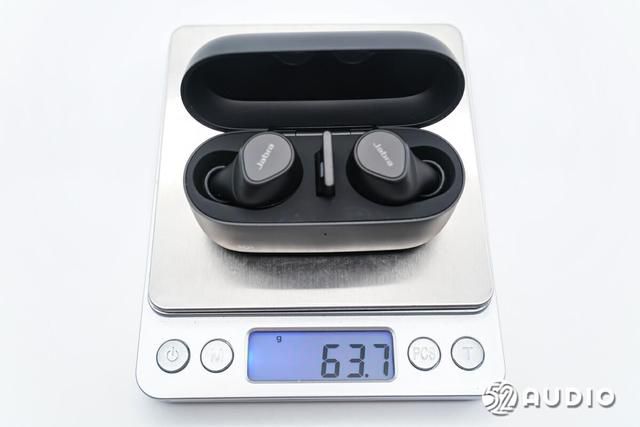

經我愛音頻網實測，Jabra Evolve2 Buds真無線耳機整機重量約為63.7g。

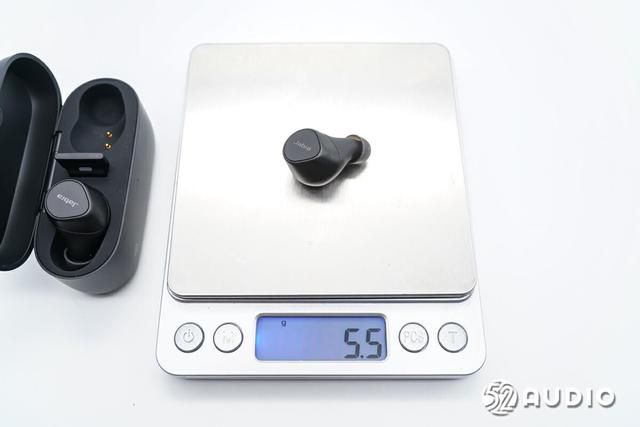

單只耳機重量約為5.5g。

無線接收器重量僅為1.7g。

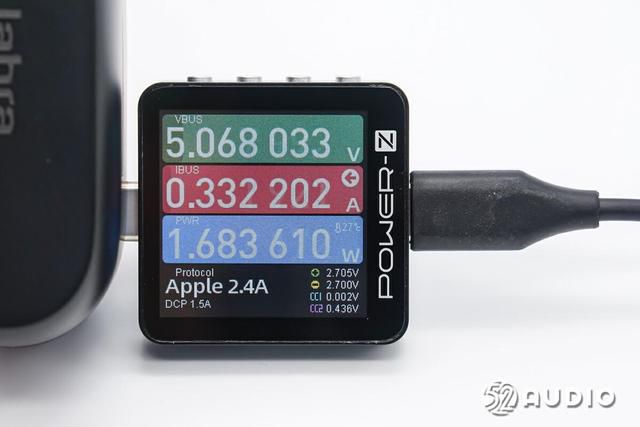

我愛音頻網採用CHARGERLAB POWER-Z KM002C對Jabra Evolve2 Buds真無線降噪耳機進行充電測試，輸入功率約為1.68W。

通過開箱部分，我們詳細了解的Jabra Evolve2 Buds真無線耳機的外觀設計，下面進入拆解部分，看看其內部結構及硬體配置信息~

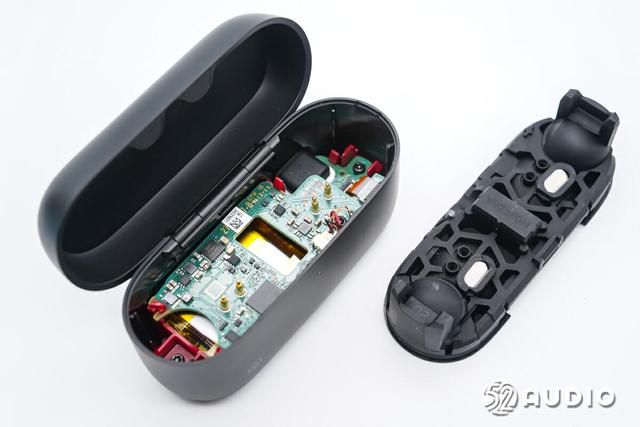

取掉矽膠座艙。

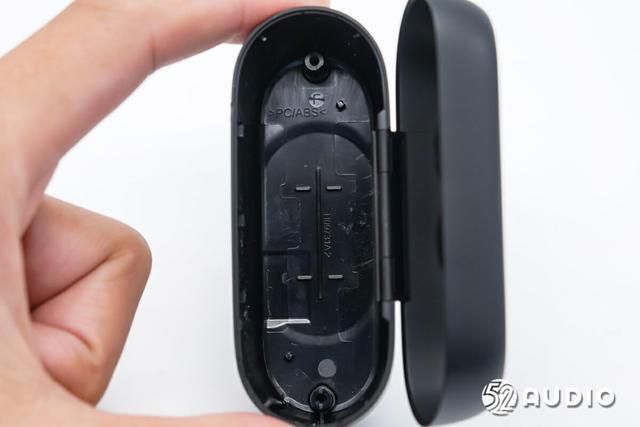

座艙底部結構一覽，背部設置有兩顆磁鐵用於吸附耳機。座艙雕刻型號「H09738A」。

腔體內部結構一覽，內部組件固定在紅色支架上，通過螺絲固定。

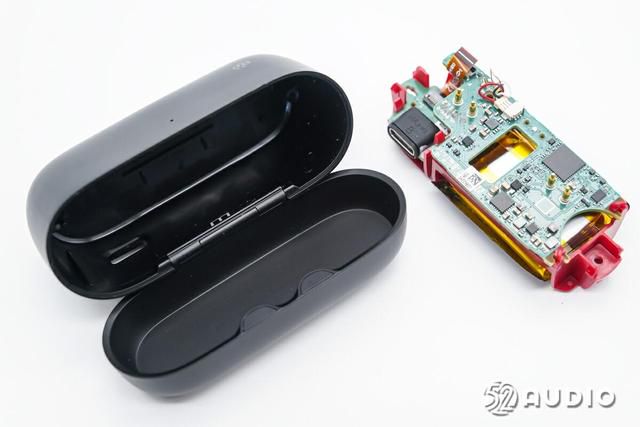

卸掉螺絲，取出支架。

腔體底部結構一覽，中心圓形凹槽設置無線充電線圈。

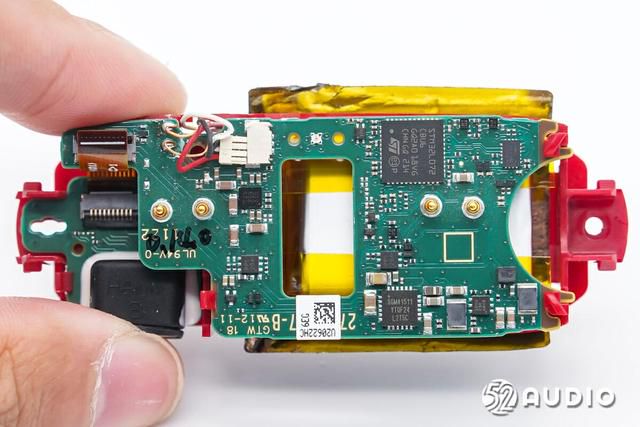

支架頂部結構一覽，通過卡扣固定主板和電源輸入小板，兩塊PCB板之間通過排線連接。

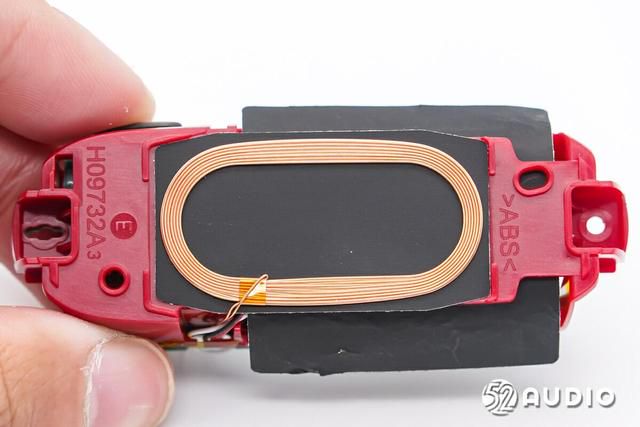

支架底部結構一覽，設置無線充電接收線圈。

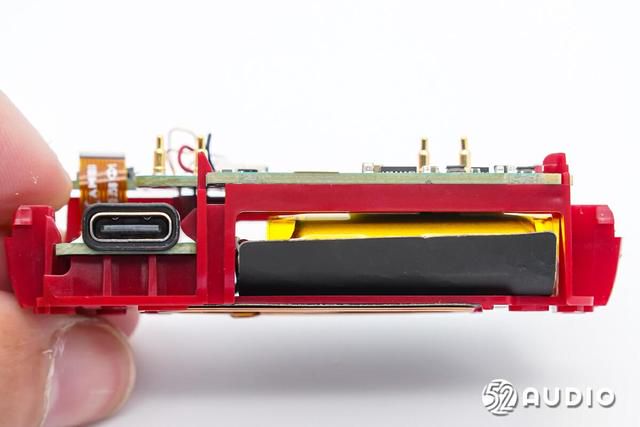

支架側邊結構一覽，內部固定電池單元，實現更好的保護。

挑開排線，取掉主板和電源輸入小板。

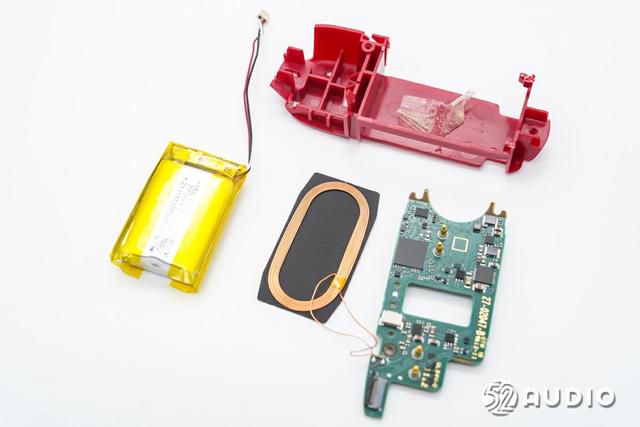

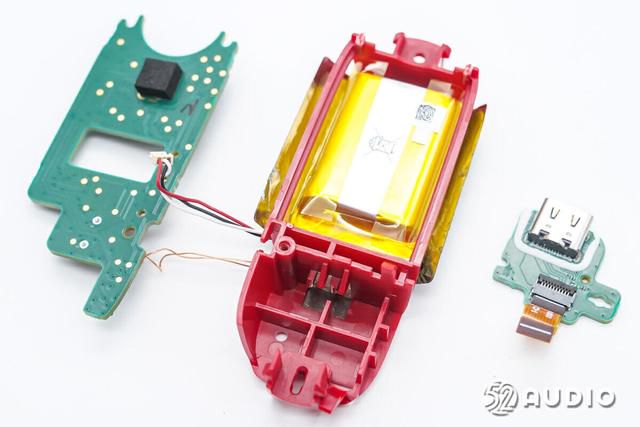

取出電池單元，支架上組件拆解一覽。

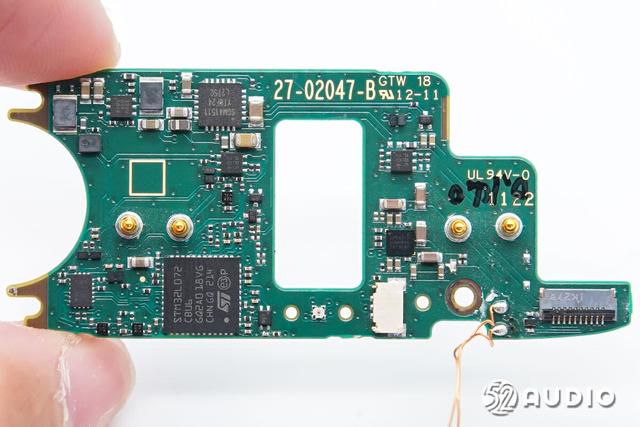

充電盒主板一側電路一覽。

主板一側電路一覽。

SGM聖邦微‎SGM41511是一款具有高輸入電壓能力和窄電壓直流 (NVDC) 電源路徑管理的I2C控制3A單節電池充電器，適用於單節鋰離子或鋰聚合物電池。‎SGM41511支持快速充電，並支持適用於智慧型手機、平板電腦和可攜式系統的寬輸入電壓範圍。I²C編程使其成為非常靈活的供電和充電器設計解決方案。

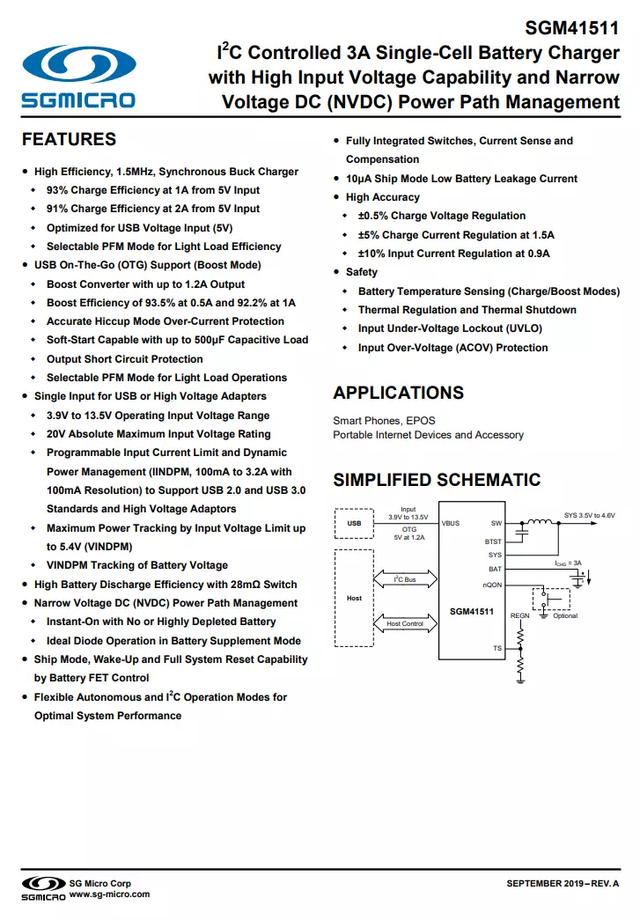

SGM聖邦微‎SGM41511詳細資料圖。

絲印PP5 204的IC。

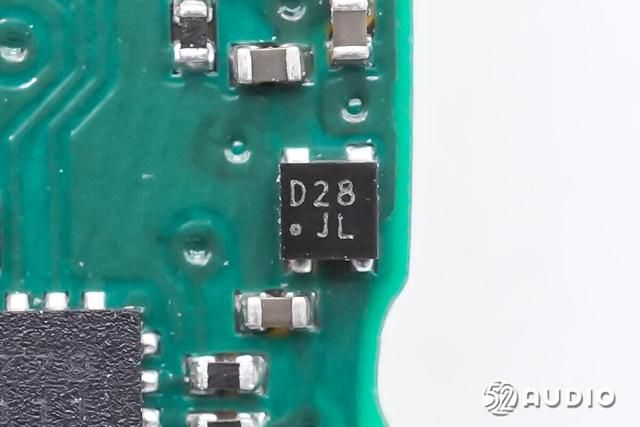

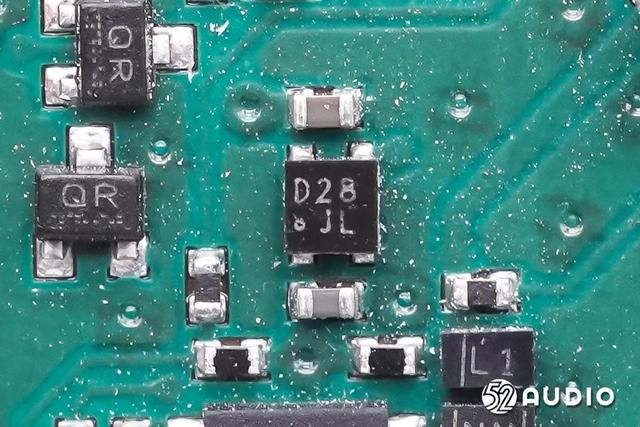

絲印D28 JL的穩壓IC。

絲印1SOU的升壓IC，用於為充電盒內置電池升壓給耳機充電。

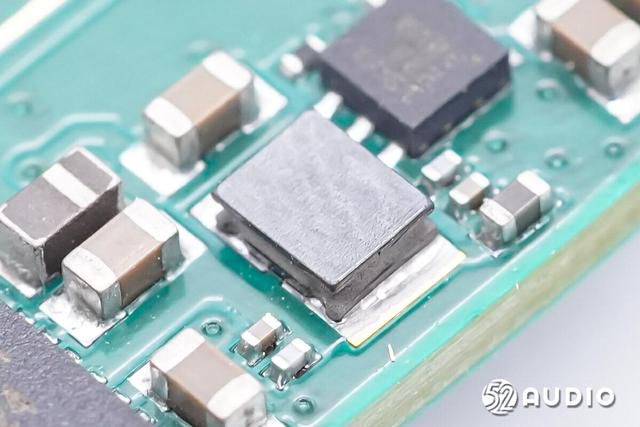

配合升壓IC為內置電池升壓的功率電感。

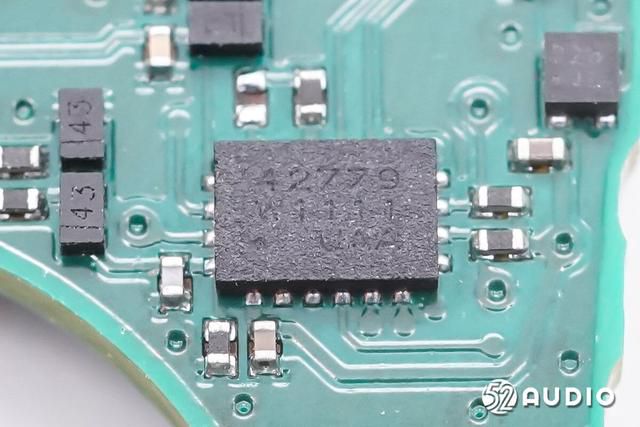

絲印42779的切換開關。

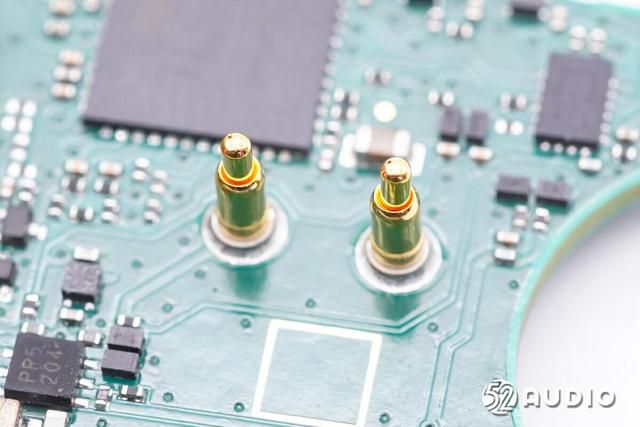

充電盒為耳機充電的Pogo Pin連接器特寫。

ST意法半導體STM32L072CB低功耗MCU，基於Arm Cortex-M0 32位RISC內核，頻率為32 MHz， 內置存儲器保護單元（MPU）、高速嵌入式存儲器（高達 192 KB 的快閃記憶體、6 KB的EEPROM和20 KB的SRAM）以及各種增強型I/O接口。

ST意法半導體STM32L072CB詳細資料圖。

絲印D28 JL的穩壓IC。

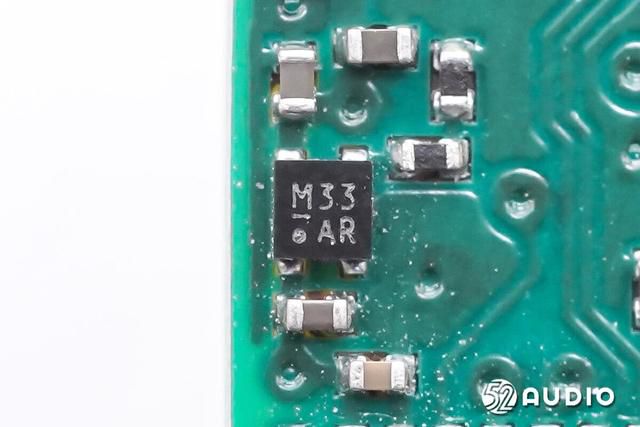

絲印M33 AR的穩壓IC。

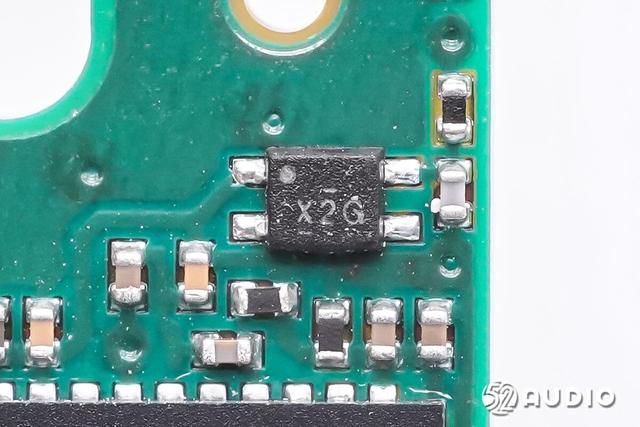

絲印X2G的IC。

連接電池導線的插座特寫。

ConvenientPower易衝半導體CPS4019高效無線充電接收晶片，支持5W無線充電接收。晶片內部集成同步整流器和低壓差穩壓器，用於為系統設備和電池充電，為內置電池供電的設備提供良好的體驗。

CPS4019內部集成8051內核，內置16KB MTP存儲器和2KB SRAM，支持高級功率管理和超低待機功耗，晶片具有I²C引腳和GPIO引腳，支持輸出電壓調節，內置12位ADC，用於輸入輸出全部參數採集。晶片內置整流器過壓保護，LDO過流保護和過熱保護，採用WLCSP-30封裝。

據我愛音頻網拆解了解到，目前已有OPPO、小米、三星、一加、貝爾金、小鳥、阿思翠等品牌旗下的產品採用了易衝半導體無線充電解決方案。

ConvenientPower易衝半導體CPS4019詳細資料圖。

絲印PP5 204的IC。

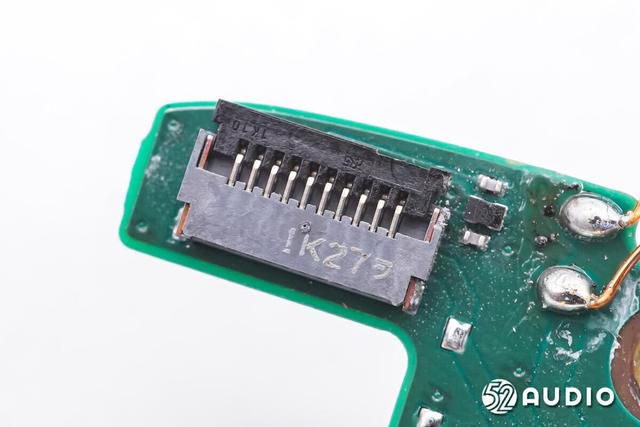

用於連接電源輸入小板的排線連接器特寫。

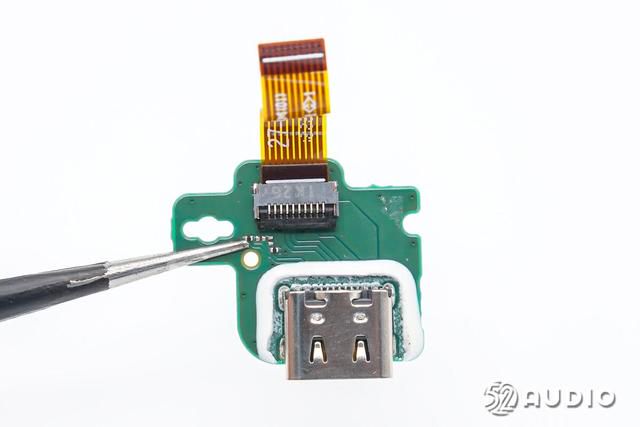

電源輸入小板一側電路一覽，設置有USB-C充電母座和排線連接器。

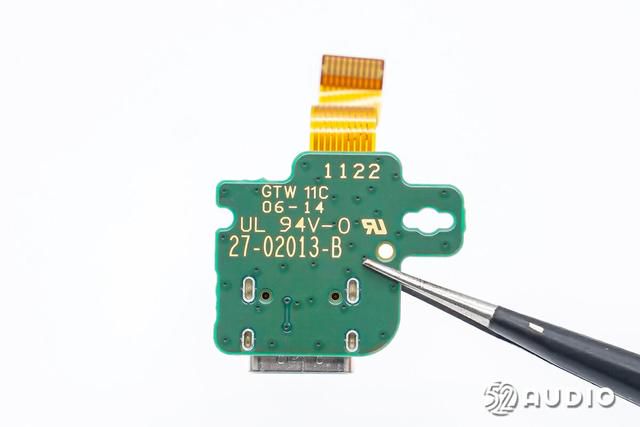

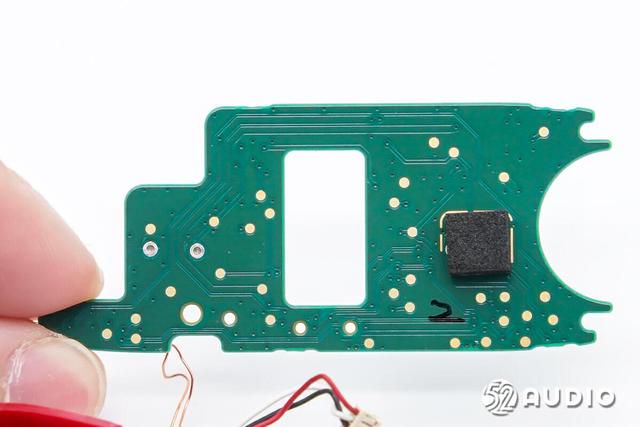

小板另外一側電路一覽，未設置元器件。

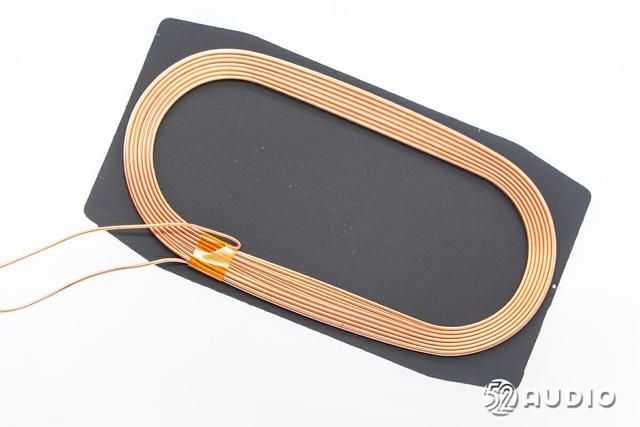

無線充電接收線圈特寫，設置在隔磁屏蔽貼紙上。

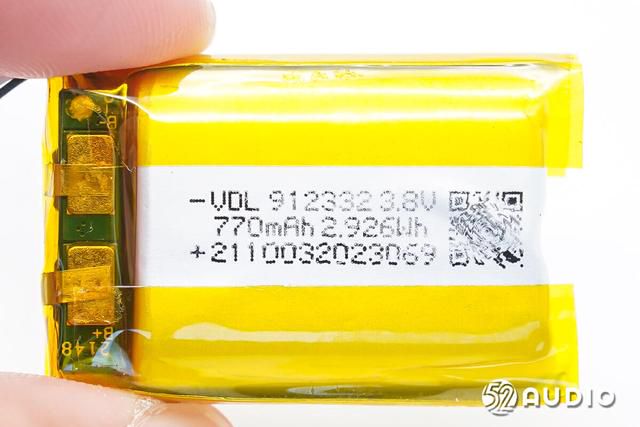

充電盒內置鋰電池通過高溫絕緣膠帶包裹，型號：VDL 912332，電壓：3.8V，容量：770mAh 2.926Wh，來自VDL紫建電子。

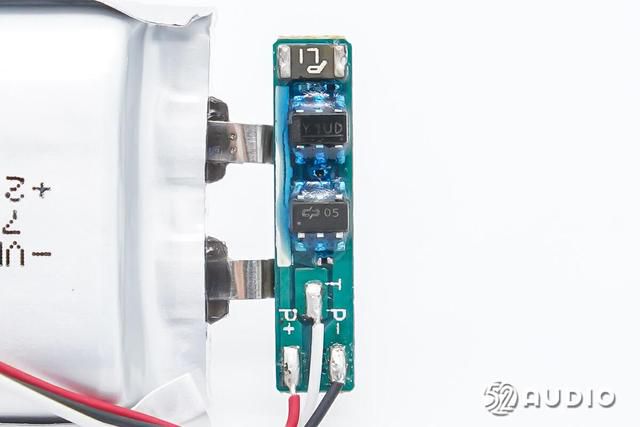

電池保護板一側電路一覽，設置有Y1UD鋰電保護IC和MOS管，以及用於檢測電池溫度的熱敏電阻。

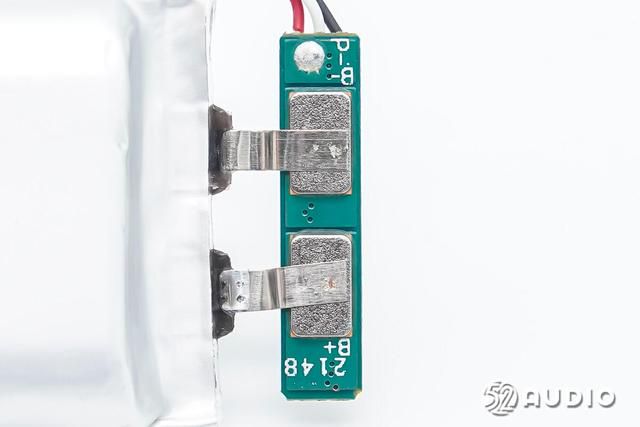

電池保護板另外一側與電池正負極鎳片點焊連接。

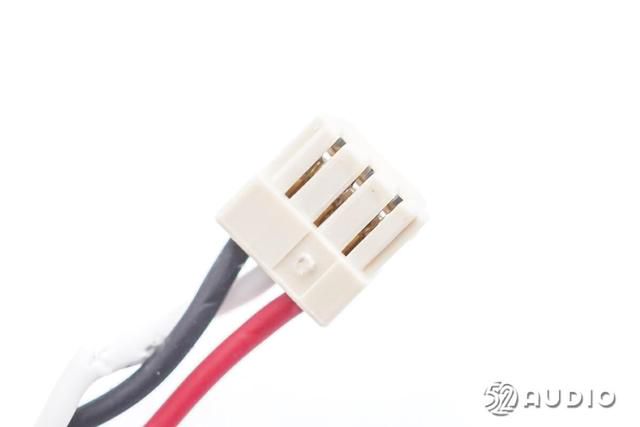

電池導線與主板連接的插頭特寫。

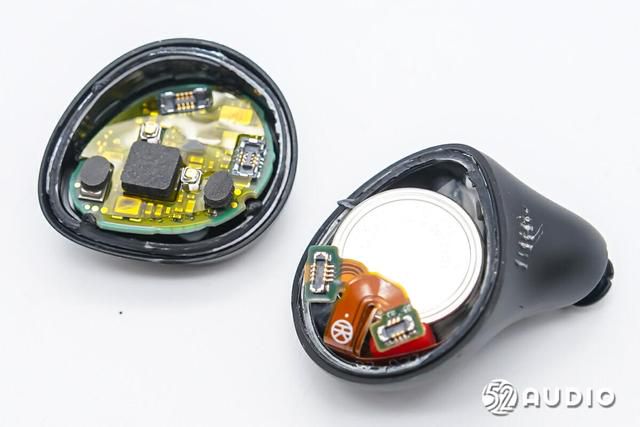

進入耳機拆解部分，沿合模線打開腔體。

後腔內部結構一覽，設置有主板單元。

取出主板單元。

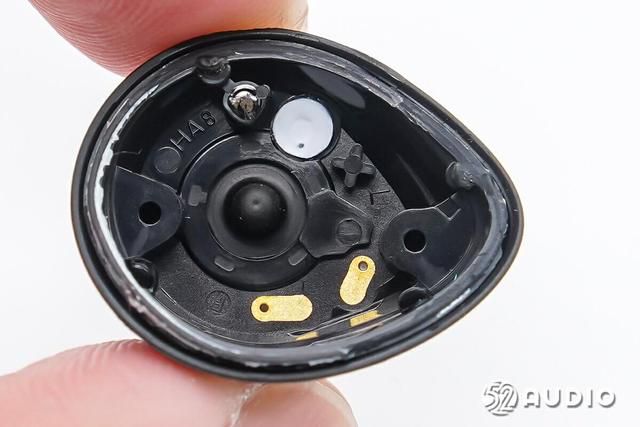

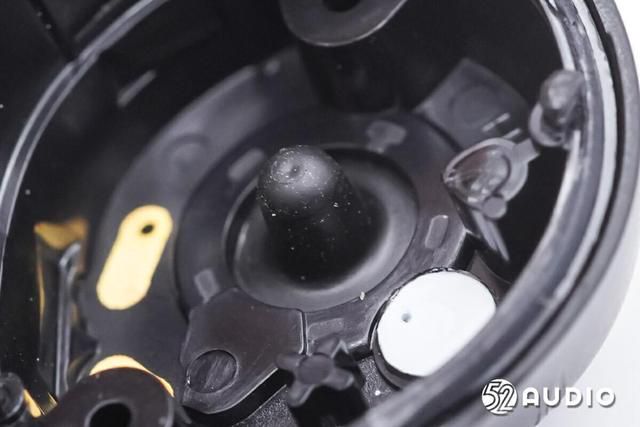

腔體內部結構一覽，中間是功能按鍵結構；兩側是麥克風的聲學結構，採用抗風噪設計，降低風噪影響；金色觸點是LDS鐳射天線與主板連接的電極；白色圓是指示燈導光柱。

功能按鍵橡膠帽結構特寫。

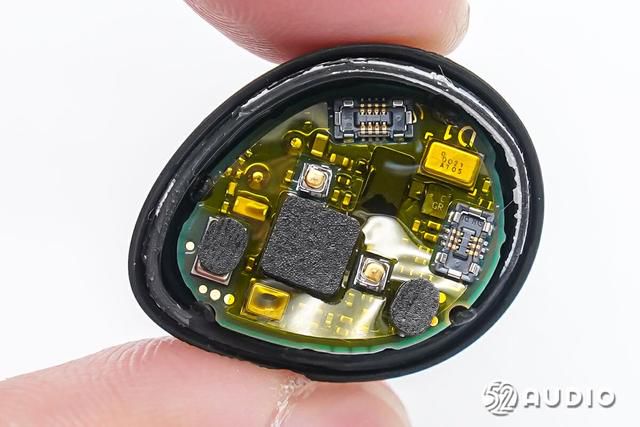

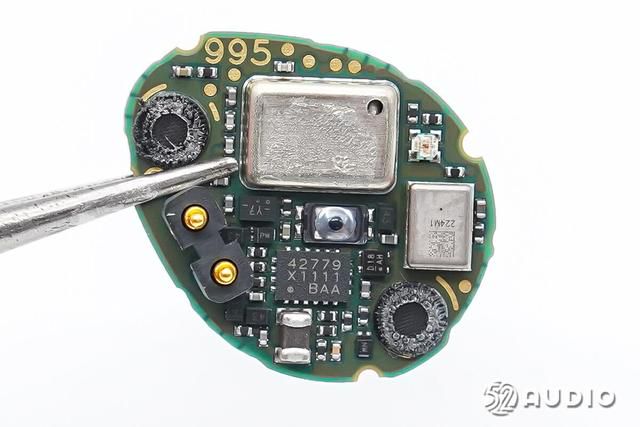

耳機主板一側電路一覽，設置有一塊屏蔽罩。

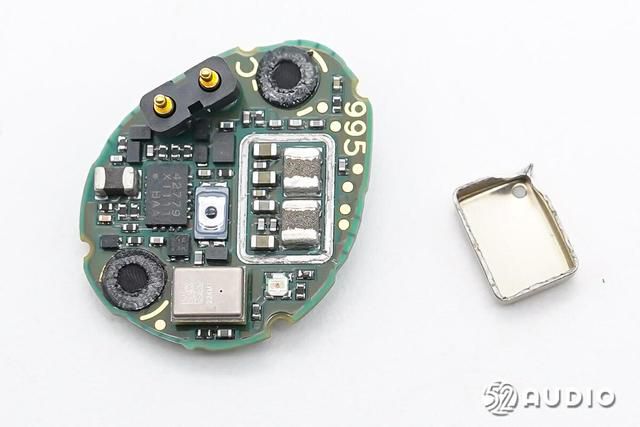

取掉屏蔽罩，下方設置降壓電感。

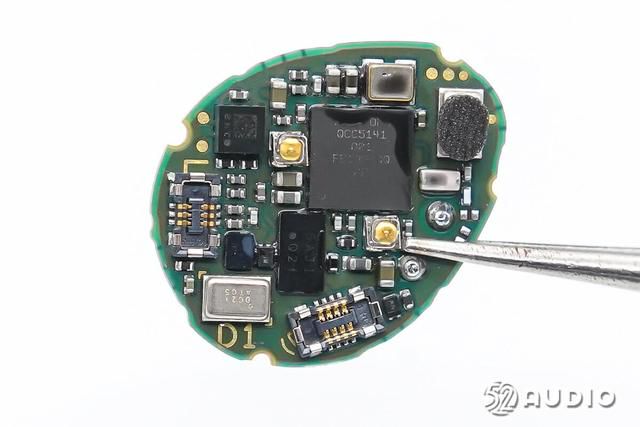

主板另外一側電路一覽。

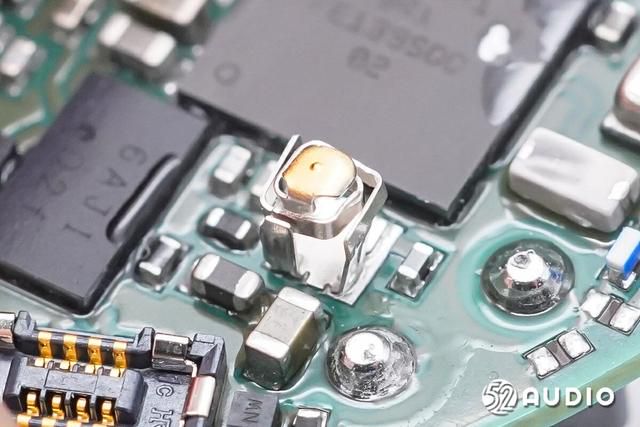

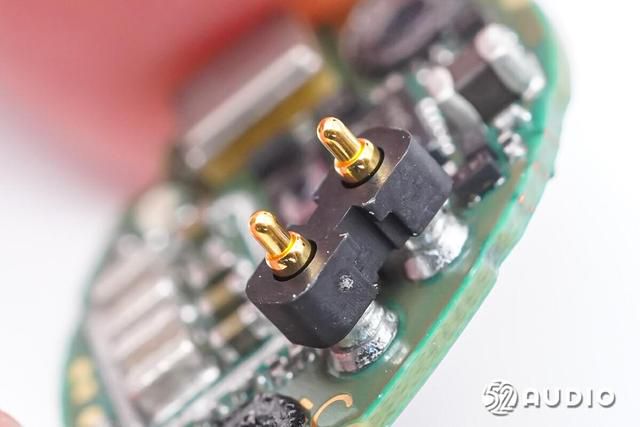

連接藍牙天線的Pogo Pin連接器特寫。

絲印Y7的IC。

絲印42779的切換開關。

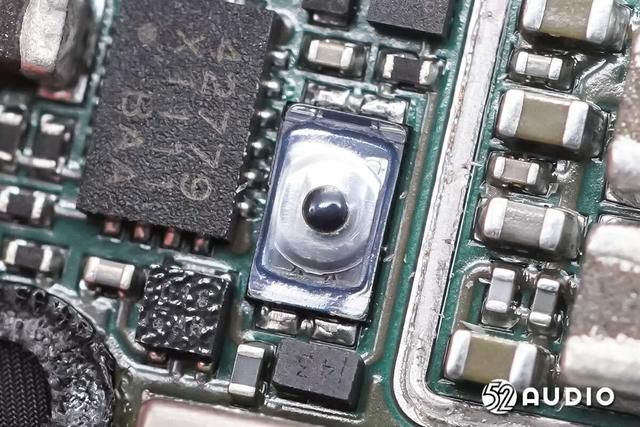

主板上微動按鍵特寫。

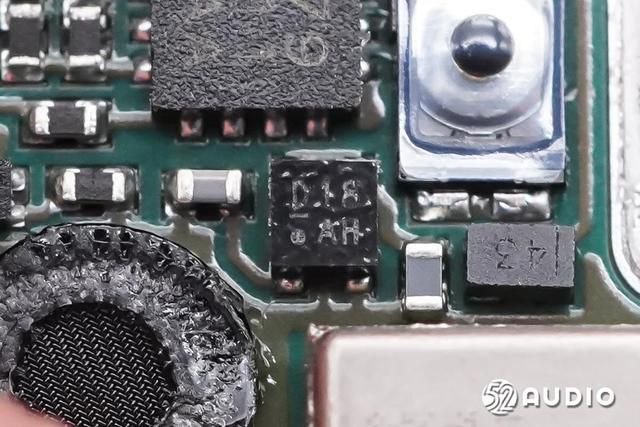

絲印D18 AH的穩壓管。

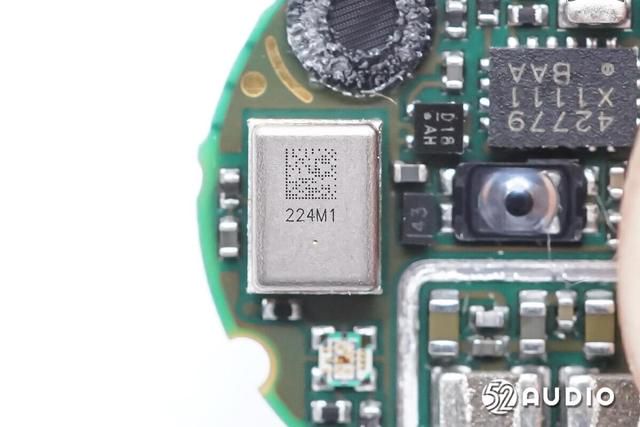

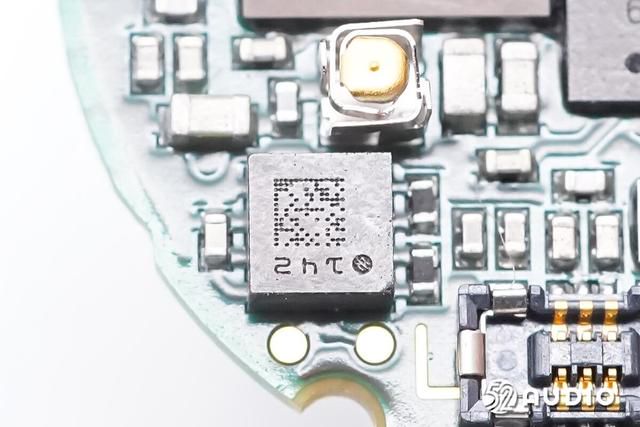

鐳雕224M1的VPU骨傳導傳感器，左右耳機各搭載一顆，用於採集下頜骨震動聲波，搭配拾音麥克風和通話算法，實現清晰的語音通話效果。

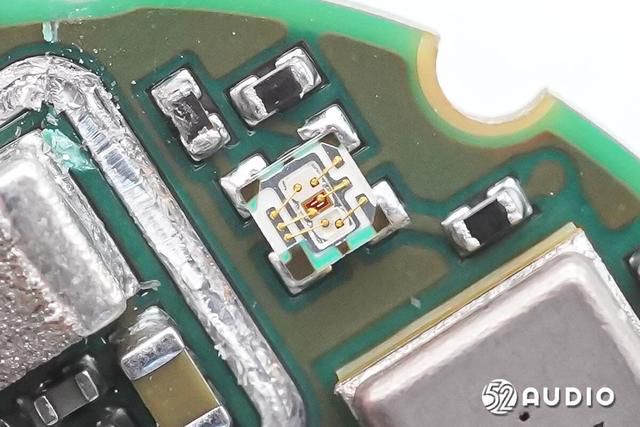

RGB LED指示燈特寫，用於反饋耳機藍牙配對狀態和剩餘電量信息。

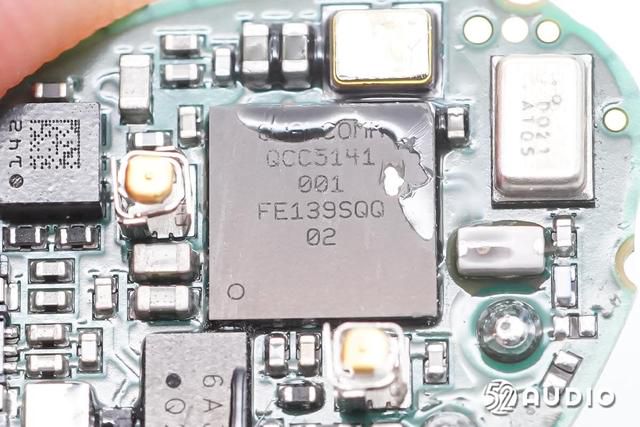

Qualcomm高通QCC5141藍牙音頻SoC，是一款超低功耗單晶片解決方案，採用WLCSP封裝，擁有更小的體積；支持藍牙5.2，帶有可編程DSP，針對真無線耳機和聽覺設備進行了優化，可支持高通Snapdragon Sound驍龍暢聽技術。

高通QCC5141將高性能音頻與低功耗相結合，支持24bit/96KHz高解析度音頻，支持高通aptX音頻編碼，包括aptX Adaptive技術；支持aptX Voice優化通話語音和第八代高通cVc回聲消除和噪聲抑制技術；支持高通自適應主動降噪功能，包括前饋，後饋，混合和自適應，通過高通擴展程序支持第三方創新。

據我愛音頻網拆解了解到，目前已有眾多款TWS真無線耳機，頭戴式、頸掛式藍牙耳機、智能音箱、智能音頻眼鏡等音頻產品採用了高通藍牙音頻SoC。

Qualcomm高通QCC51XX系列框圖。

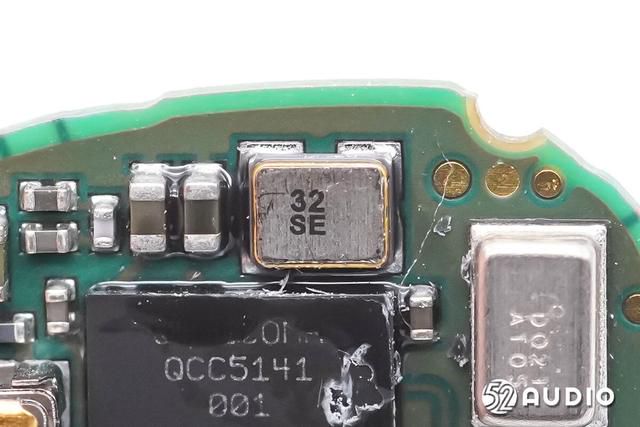

為藍牙晶片提供時鐘的晶振特寫。

用於連接電池的金屬彈片連接器。

另外一顆用於連接電池的金屬彈片。

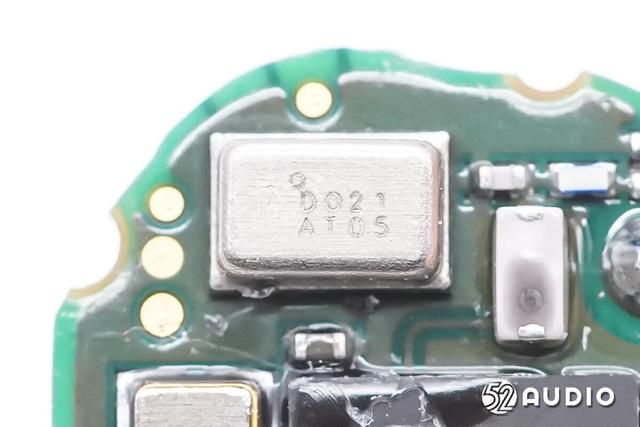

鐳雕D021 AT05的MEMS矽麥，用於語音通話拾音。

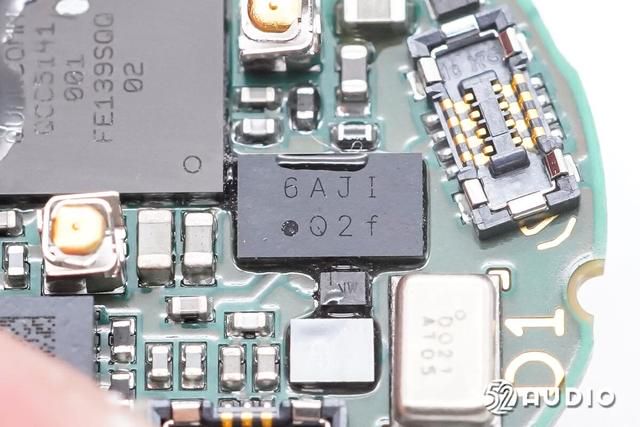

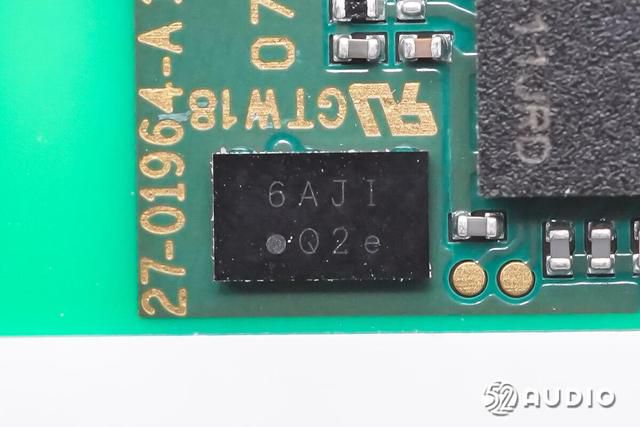

絲印6AJI存儲器，用來存儲藍牙配置等信息。

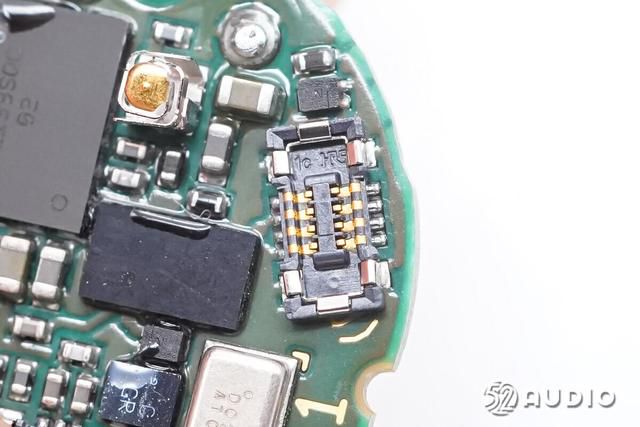

用於連接小板的BTB連接器母座特寫。

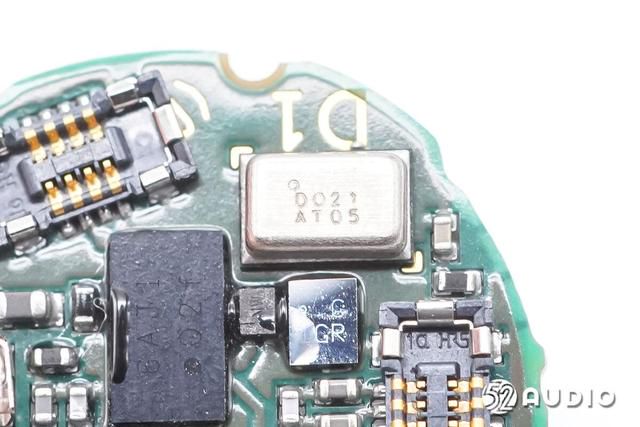

另外一顆鐳雕D021 AT05的MEMS前饋降噪麥克風，用於降噪功能拾取外部環境噪音。

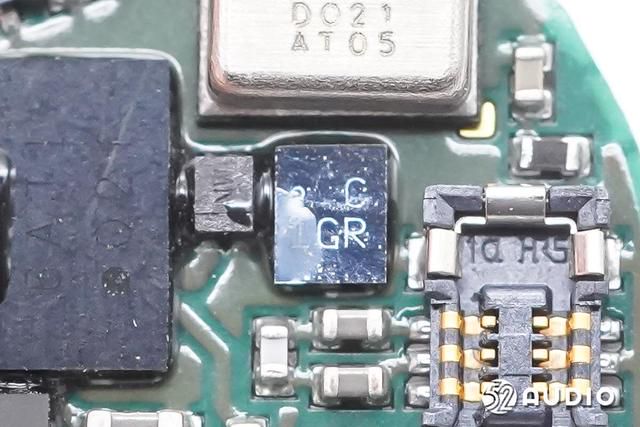

絲印C 1GR的IC。

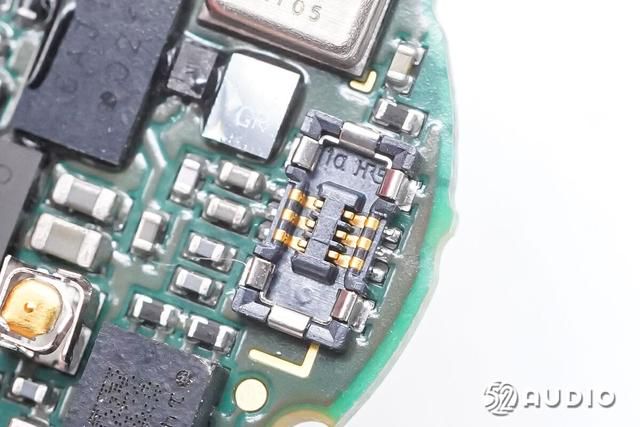

連接揚聲器排線的BTB連接器母座特寫。

絲印二維碼的加速度傳感器。

耳機前腔內部結構一覽，上層固定電池單元。

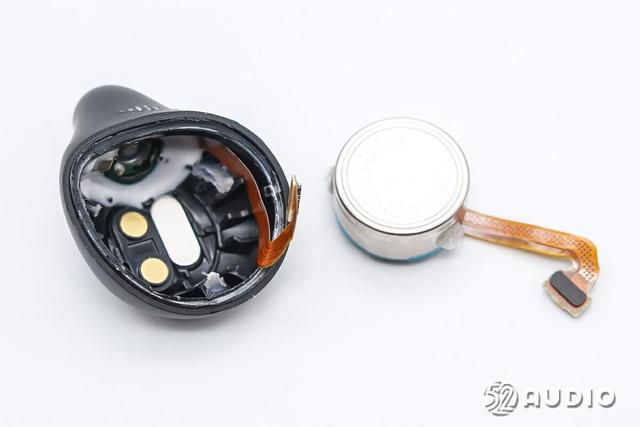

取出電池，腔體內部結構一覽，揚聲器深入到出音管內。

腔體壁上設置有為耳機充電的金屬連接器、入耳檢測傳感器開窗，以及用於與充電盒固定的磁鐵。

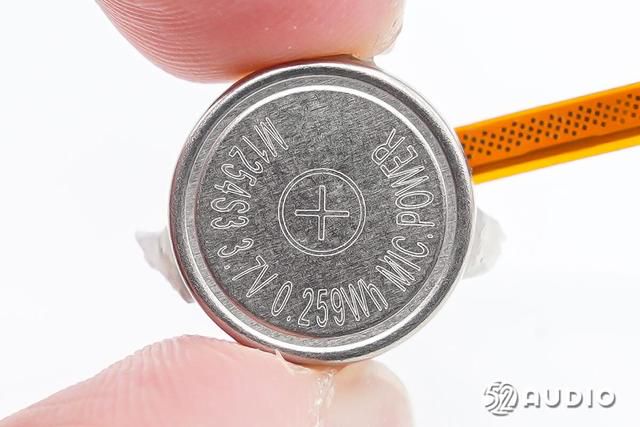

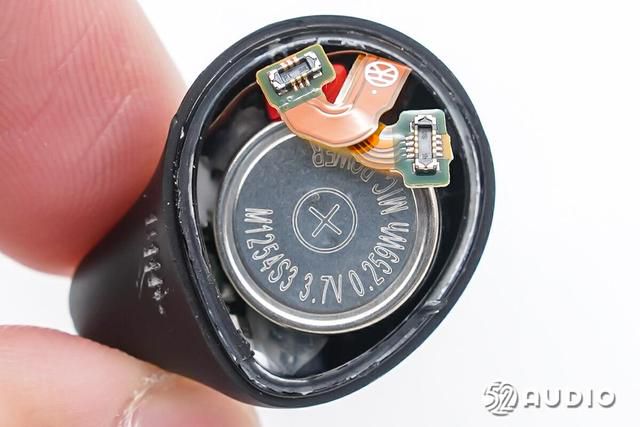

耳機內置鋼殼扣式電池，型號：M1254S3，電壓：3.7V，容量：0.259Wh，來自MIC-POWER微電新能源。

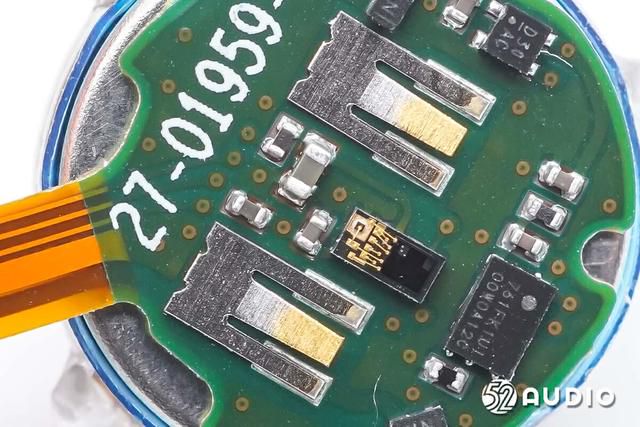

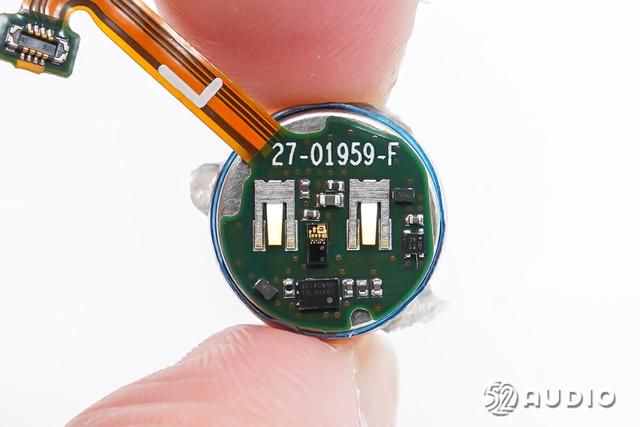

電池背面固定有PCB小板。

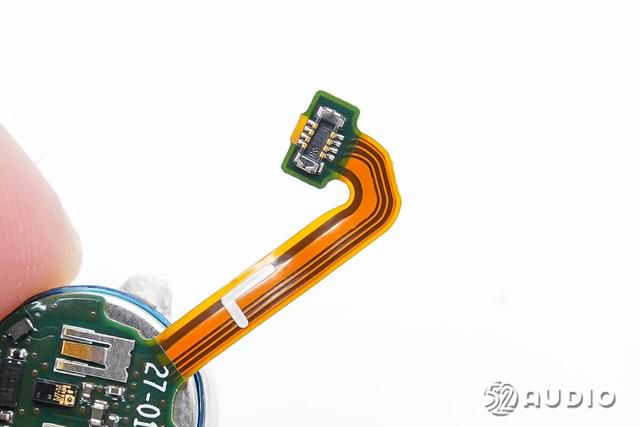

小板排線通過BTB連接器與主板連接。

兩個連接外殼上金屬連接器為耳機充電的金屬彈片。

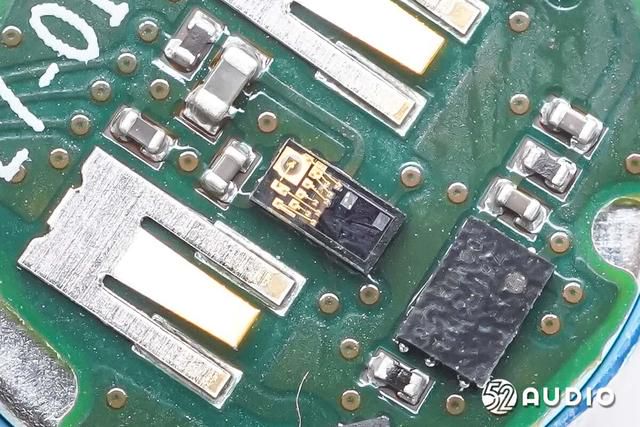

光學入耳檢測傳感器特寫，用於實現摘取自動暫停播放音樂，佩戴自動恢復播放音樂功能。

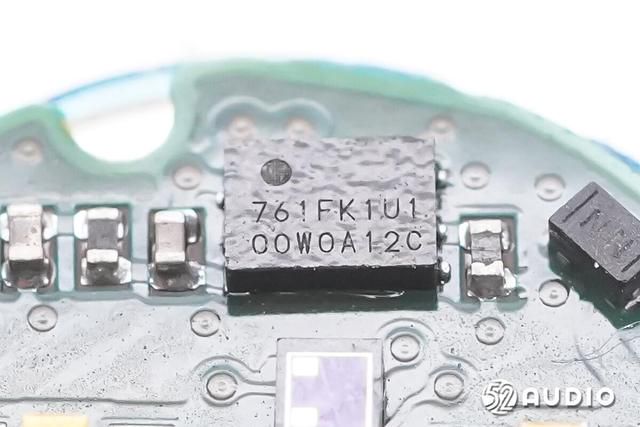

絲印761FK1U1的一體化鋰電保護IC。

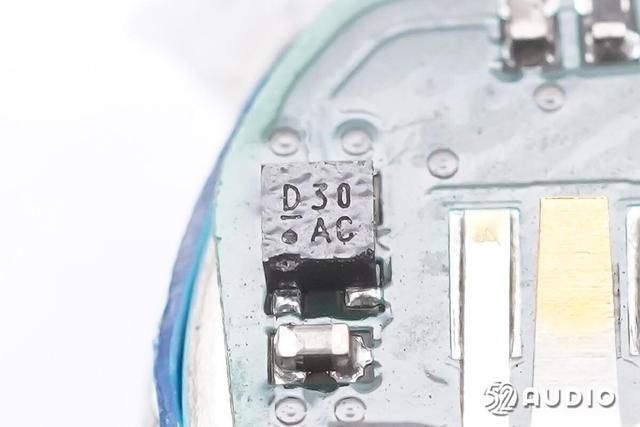

絲印D30 AC的穩壓管。

取掉排線，電池負極雕刻有二維碼，用於產品追溯。

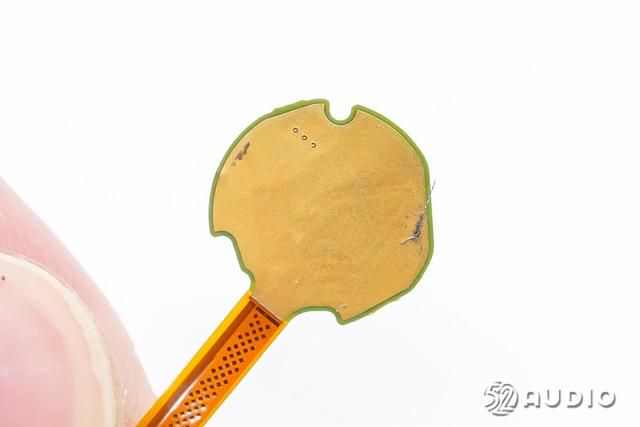

PCB板背面與電池負極連接。

取出揚聲器單元。

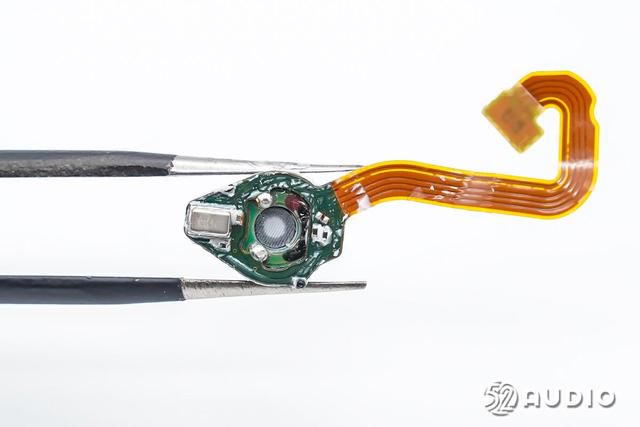

揚聲器連接在PCB板上，背面設置有後饋降噪麥克風。

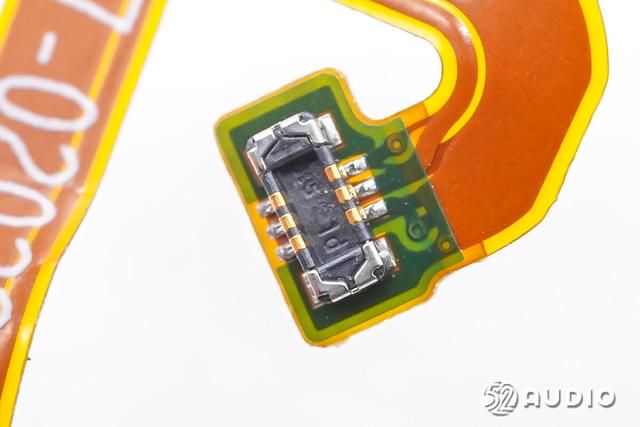

PCB板排線與主板連接的BTB連接器公座特寫。

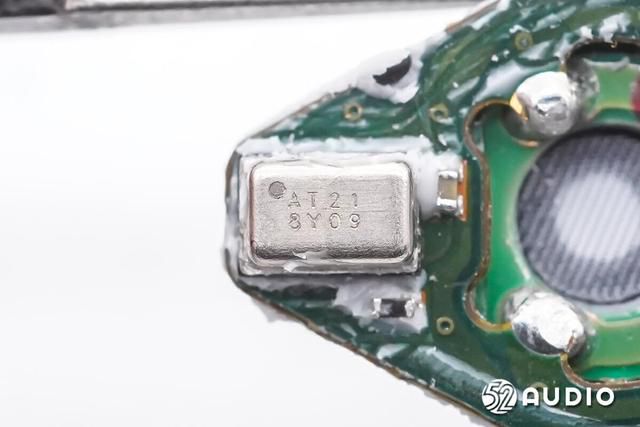

鐳雕AT21 8Y09的MEMS後饋降噪麥克風特寫，用於從耳道內部拾取環境噪音。

揚聲器正面振膜特寫。

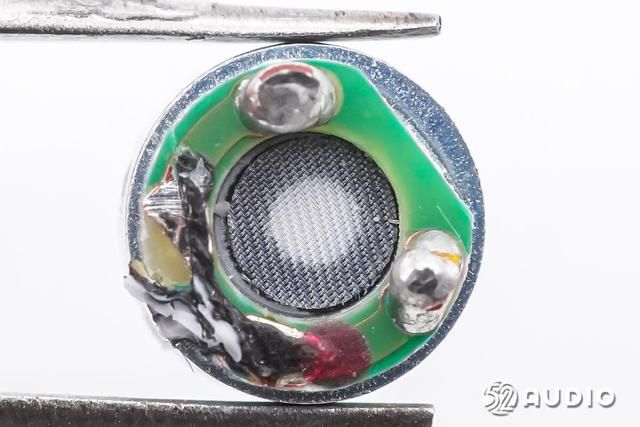

揚聲器背面特寫，中間設置調音孔，通過防塵網防護。

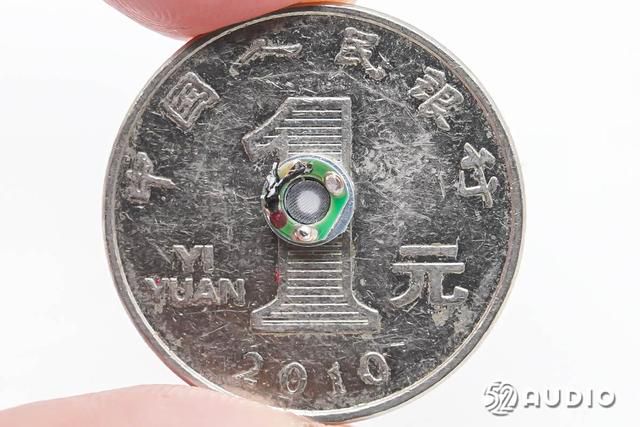

揚聲器與一元硬幣大小對比。

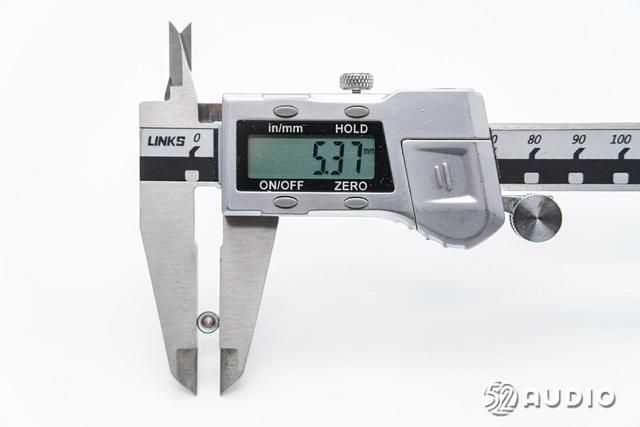

經我愛音頻網實測，揚聲器尺寸約為5.37mm。

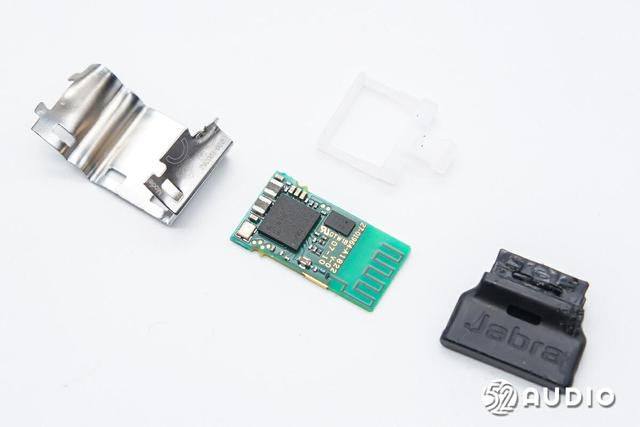

拆開無線接收器的金屬USB-A外殼，取出主板單元。

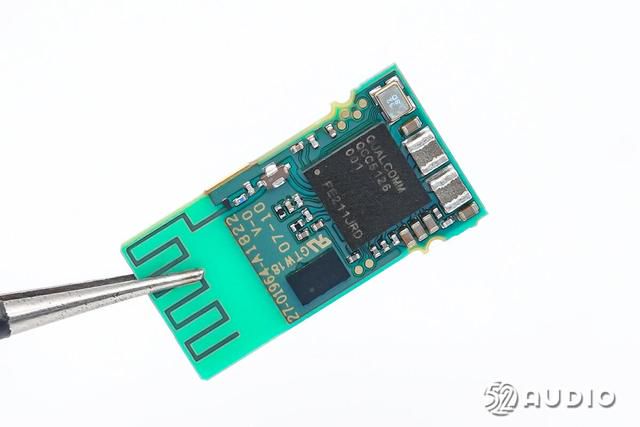

主板一側電路一覽，採用了板載印刷藍牙天線進行信號傳輸。

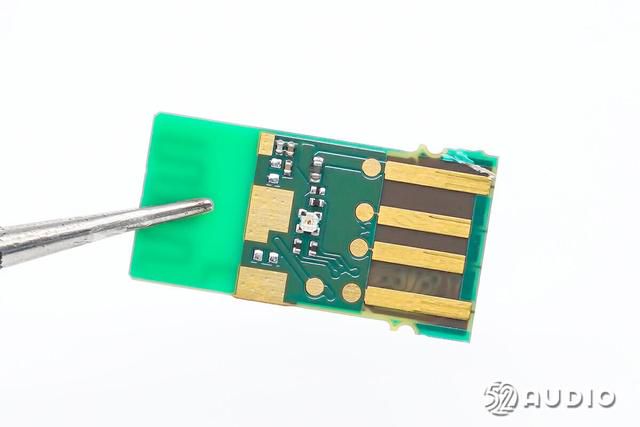

主板另外一側電路一覽，焊接一顆指示燈。

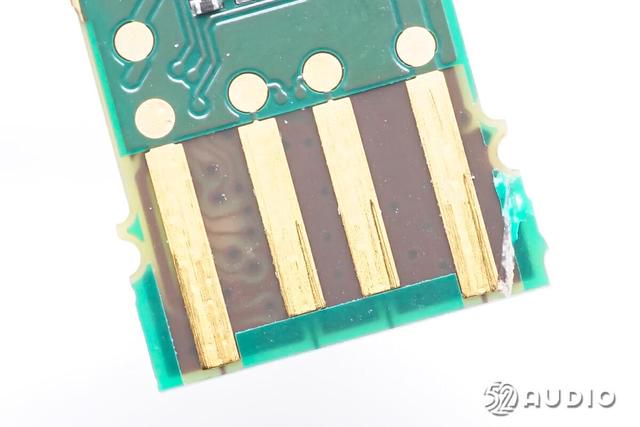

USB-A插頭舌片金屬觸點特寫。

無線接收器內部採用了Qualcomm高通QCC5126藍牙音頻SoC，與耳機內部搭載的QCC5141同屬於QCC51XX系列，四核處理器架構，內置雙核DSP音頻子系統，低功耗設計，支持數字有源噪聲消除技術，支持aptX Adaptive音頻編解碼，集穩定性、好音質、可擴展性、低時延和低比特率音頻傳輸等增強特性於一身。

為藍牙晶片提供時鐘的晶振特寫。

無線接收器內部同樣採用了絲印6AJI的存儲器。

Jabra Evolve2 Buds真無線降噪耳機拆解全家福。

Jabra Evolve2 Buds真無線耳機在外觀方面，延續了家族式的設計風格，獨具特色，具有著極高的辨識度。整體外殼採用了啞光質感，塗層觸感細膩，握持佩戴舒適親膚。充電盒採用了獨特的矽膠座艙結構，能夠更好地保護耳機；耳機採用豆狀的入耳式設計，體積小巧輕盈，佩戴與耳道貼合舒適、穩固。

內部結構配置方面，充電盒內置VDL紫建電子770mAh鋰電池，支持有線/無線兩種方式為電池充電。有線充電採用了SGM聖邦微‎SGM41511充電IC，支持快速充電，支持I²C編程；無線充電採用ConvenientPower易衝半導體CPS4019高效無線充電接收晶片，功率5W，內置整流器過壓保護、過流保護和過熱保護；還採用了ST意法半導體STM32L072CB低功耗MCU，用於充電盒整機控制。

耳機內部結構設計精巧，組件層層堆疊，很好的利用了耳機內部有限空間，並均通過連接器連接，組裝便捷。主要配置上，搭載了5.37mm動圈單元，單耳配備3顆MEMS麥克風 1顆VPU骨傳導傳感器，用於混合主動降噪、語音通話、通話降噪功能拾音；採用鋼殼扣式電池，容量0.259Wh，由MIC-POWER微電新能源提供。

耳機主控晶片採用了Qualcomm高通QCC5141藍牙音頻SoC，支持藍牙5.2，支持高通aptX、aptX Voice、第八代高通cVc回聲消除和噪聲抑制、自適應主動降噪等技術，為耳機提供優質的無線音頻體驗；無線接收器內部採用了高通QCC5126藍牙音頻SoC，搭配QCC5141，提供穩定的無線連接、高清音質和低延時。
