外牆保溫施工一般什麼步驟（外牆保溫的施工方法）

2023-04-24 01:35:59 4

外牆外保溫做法主要有：在承重牆體的外側粘貼(釘、掛)膨脹型聚苯乙烯板(EPS)、擠塑型聚苯乙烯板(XPS)，聚氨酯硬泡噴塗(PUR)和粉刷膠粉聚苯顆粒保溫砂漿等。

擠塑型XPS聚苯板和聚氨酯硬泡噴塗的價格稍高，目前應用最多的是膨脹型EPS聚苯板外保溫。

一、EPS聚苯板外保溫施工

EPS複合式保溫技術是一項高效經濟、應用廣泛的外牆外保溫技術，它由承重或圍護牆體、EPS複合式保溫層、耐鹼玻纖網布抗裂砂漿保護層、彈性膩子、外牆塗料或磁磚面層組成。

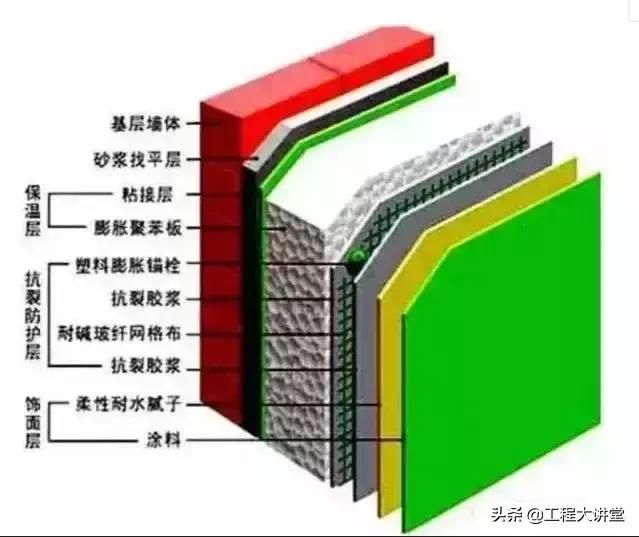

EPS聚苯板外牆外保溫構造：

膨脹型聚苯乙烯板EPS：

常用規格900～1200×600,厚度20～60mm,密度18～20kg/m3

1 施工流程

基層處理→測量放線→粘貼EPS聚苯板→聚苯板打磨→塗抹面膠漿→鋪壓耐鹼玻纖網格布→塗抹面膠漿→塗耐水彈性膩子和→面層塗料或面磚施工。

2 牆體基面處理及測量放線

牆體基面須清理乾淨，檢驗牆面平整度和垂直度，用2m靠尺檢查，最大偏差≯5mm。在牆面彈出水平控制線，建築物外牆陽角掛垂直基準鋼線；每個樓層在適當位置掛水平線， 以控制EPS聚苯板的垂直和平整度。

牆面平整度檢查：

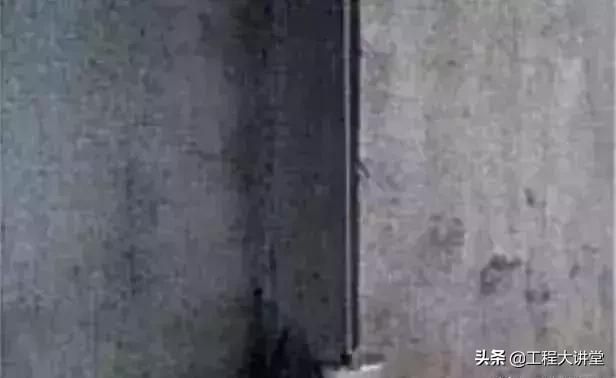

陽角吊線：

3 EPS板的固定方法

⑴ 粘貼法

粘貼法有點框法、條粘法和滿粘法，通常採用點框法。用鋼抹子沿EPS板的四周塗抹配製好的粘結劑，寬度為50mm，板的中間均勻設置8個直徑100mm的粘結點，厚10mm，粘結劑的塗抹面積不得小於 40%。板應自下而上沿水平方向橫向鋪貼，錯縫1/2板長。

粘貼法適用於外牆飾面採用塗料的外牆外保溫層施工。

點框法粘結劑塗抹示意：

點框法塗抹粘結劑：

EPS聚苯板的排列及錯縫：

⑵ EPS板粘貼與錨栓結合法

該法是在粘貼法的基礎上設置若干錨栓固定EPS 保溫板。錨栓為高強超韌尼龍或塑料精製而成，尾部設有螺絲自攻性脹塞結構。錨栓用量每平方米10層以下約6個，10～18層8個，19～24層10個，24層以上12個。單個錨栓抗拉承載力極限值≥1. 5kN。適用於外牆飾面為磁磚的外牆保溫層施工，尤其適用於基面附著力差的既有建築圍護結構的節能改造。

錨栓的布置示意：

錨栓的安裝：

錨栓（保溫釘）：

⑶ 鋼絲網架埋入法

該工藝是將單面鋼絲網架聚苯板內置於砼牆體的外模內側，牆體砼澆築時與鋼絲網架聚苯板一次澆注成型為複合牆體。

鋼絲網架聚苯板在工廠預製成塊體，現場根據排板尺寸裁割拼裝，外牆主體與保溫層一次成活，工效提高，工期縮短，施工安全。

鋼絲網架聚苯板依靠砼與聚苯板的粘接力以及斜插鋼絲、L型鋼筋等與砼牆體錨固。保溫板的固定效果最佳。缺點是造價稍高，且斜插鋼絲直接傳熱，會降低牆 體的保溫效果。適用於外牆飾面採用磁磚的高層建築和超高層建築。

此外還有卡式連接(無網架)埋入法，北京特瑞克公司的積木式、插接式、燕尾式大模內置現澆外保溫體系專利技術較為成熟,適合高層建築的現澆剪力牆結構EPS保溫板施工。

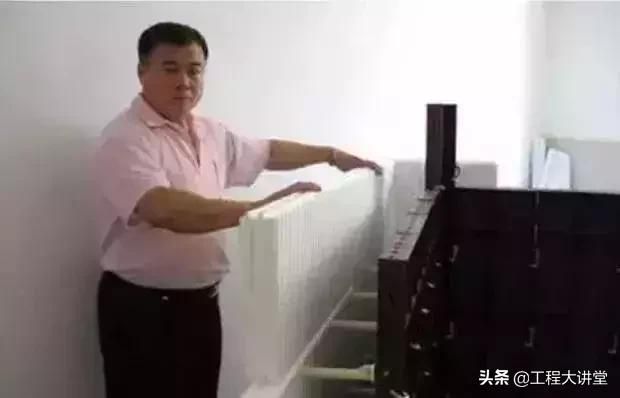

卡式連接埋入法節點：

這是一種新型外牆節能保溫複合體系。聚苯板採用積木式插接組合，內置於鋼模板內，集保溫隔熱和承重結構於一體。

4 EPS板的打磨

EPS板粘貼固定後需靜置24h才能進行打磨，以防EPS板移動。打磨用專用的搓抹子將板邊的不平之處磨平，消除板間接縫的高低差，打磨時散落的EPS碎屑隨時清理乾淨。板縫間隙＞1.6mm時應用EPS板條填實後磨平。

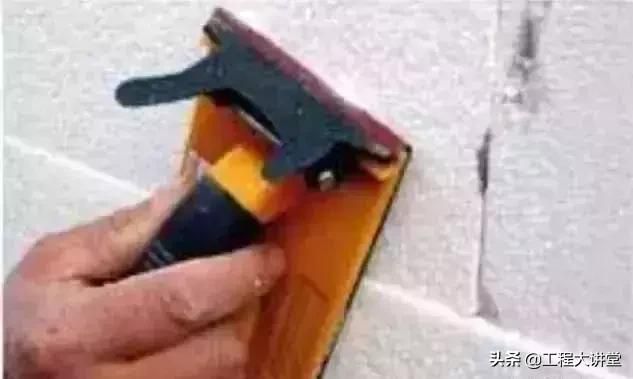

EPS板的打磨：

地下室外牆保溫：

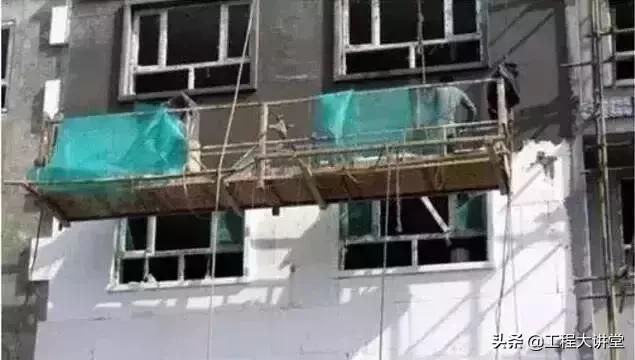

外牆聚苯板鋪貼：

5 網格布的鋪設

通常採用二道抹面砂漿法。用不鏽鋼抹子在EPS板表面均勻塗抹面積略大於一塊網格布的抹面砂漿，隨即將網格布壓入抹面砂漿中，待砂漿稍幹至可碰觸時，立即用抹子塗抹第二道抹面砂漿,將網格布埋在兩道抹面砂漿的中間。全部抹面砂漿和網格布鋪設完畢後，靜置養護3d，方可進行下一道工序的施工。

二道抹面砂漿法鋪設網格布：

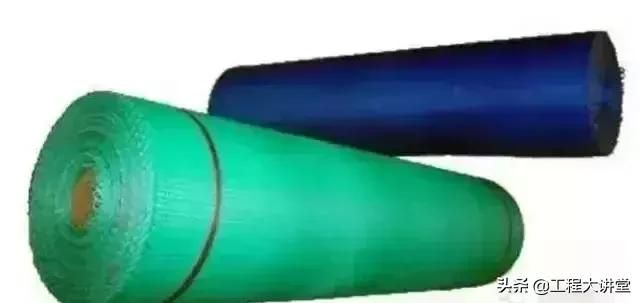

耐鹼玻璃纖維網格布：

標準型:重量≥160g/m2、網格4×4、破斷強度≥1300N/125px；加強型: 重量≥280g/m2、網格5×6、破斷強度≥2000N/125px

6 飾面層的選擇

EPS複合式外牆保溫層屬於輕質、柔性的保溫構造,飾面材料採用塗料屬「柔-柔」搭配，外保溫體系自重約10kg/m2；而磁磚面層外保溫自重可達50kg/m2以上，即便用附加錨栓或埋入法來確保磁磚與保溫層間的附著安全性，但「柔性基底-剛性面層」的構造缺陷仍然明顯，磁磚背面的冷凝水易發生凍融破壞，溫溼應力導致磚縫處面層開裂較難避免。EPS複合式外牆保溫層的飾面層應優先選用高彈性塗料，飾面材料為石材應採用「幹掛法」施工。

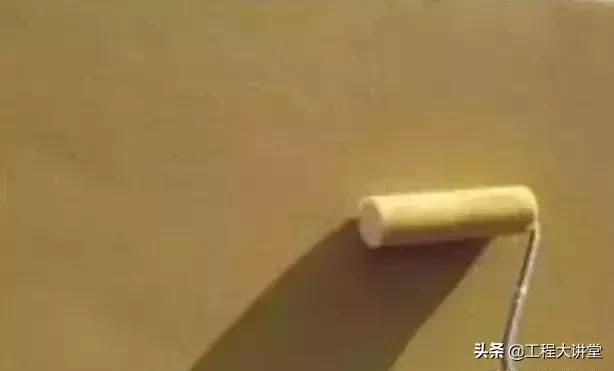

塗料飾面層：

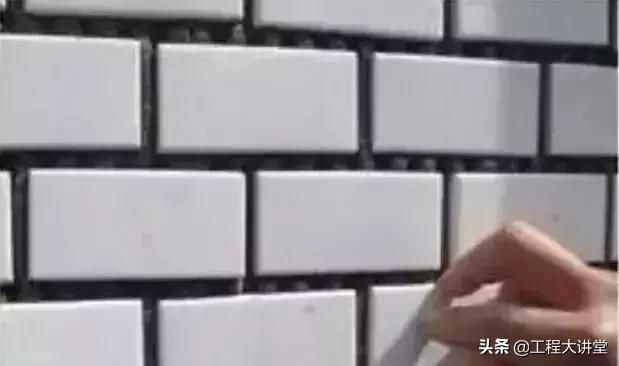

瓷磚飾面層：

7 門窗洞口及陽角的處理

門窗洞口角部的聚苯板，應採用整塊聚苯板切割出洞口，不得用碎(小)塊拼接。鋪設網格布時，應在洞口四角處沿450方向貼補一塊標準網格布(200×300mm)，以防止角部開裂。

窗洞口聚苯板拼接：

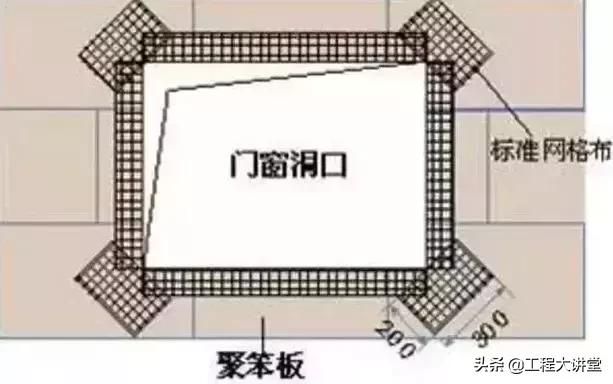

門窗洞口的加強處理：

外牆保溫層的陽角處宜採用護角條予以加強保護。

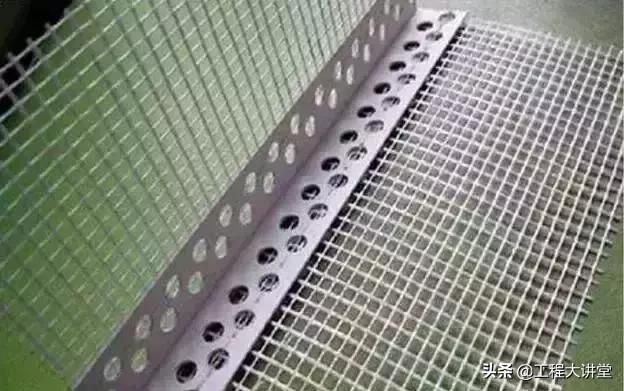

玻纖網PVC護角條：

二、 XPS擠塑板外保溫施工

擠塑板(XPS)是通過加熱擠塑而製成的硬質泡沫材料。相對於EPS，XPS具有強度較高、導熱係數較小、隔汽性能較好、吸水性低等優點。30mm厚的XPS保溫板，其效果相當於50mm厚EPS聚苯板，120mm厚水泥珍珠巖。

擠塑板XPS的性能優於EPS聚苯板，但價格也高出1倍以上,其施工工藝與EPS聚苯板基本相同。

擠塑型聚苯乙烯板XPS:

常用規格900～1200×600,厚度20～60mm,密度30～40kg/m3

三、聚氨酯硬泡體保溫材料的施工

聚氨酯硬泡體是目前最理想的保溫防水一體化材料，導熱係數僅為EPS聚苯板的1/2；超強的自粘性能(無需任何中間粘結材料),與屋面及外牆粘結牢固，抗風揭和抗負風壓性能良好；離明火自熄,燃燒時只炭化不滴淌；均勻噴塗在外牆或屋面表面，硬質泡沫形成無縫屋蓋和整體外牆保溫殼體，防水抗滲性能優異。

聚氨酯發泡材料:

A組份 異氫酸酯(黑料) B組份 聚醚多元醇(俗稱白料)

高壓聚氨酯發泡機:

聚氨酯硬泡噴塗是用聚氨酯黑白兩種料膠體採用高壓(大於10Mpa)無氣噴塗機，混合式高速旋轉及劇烈撞擊在槍口上形成均勻細小霧狀點滴噴塗在物體表面，幾秒內產生無數微小的相連但獨立的封閉泡孔結構，整個屋面形成無縫的滲透深的粘接牢固的保溫防水層。

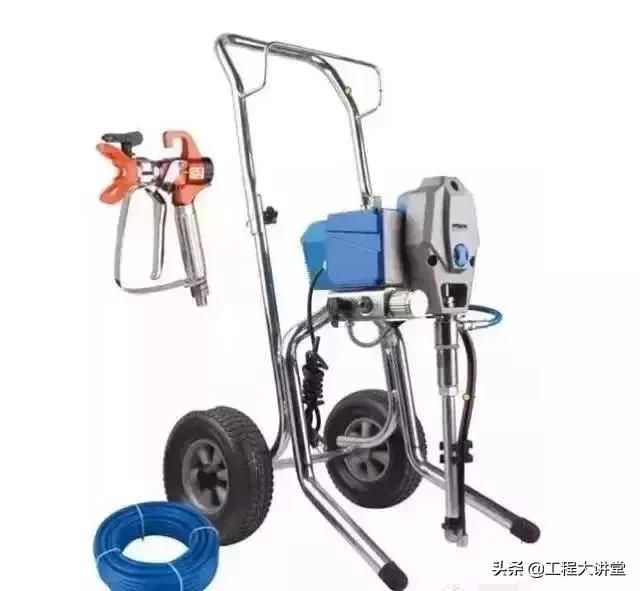

高壓無氣噴塗機：

屋面防水保溫:

屋面隔熱:

貯罐保溫：

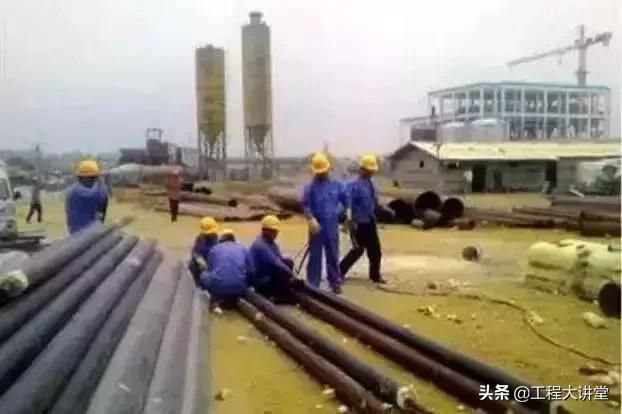

PU澆注管道：

1 聚氨酯硬泡保溫防水屋面噴塗施工

施工現場溫度不宜低於150C，空氣相對溼度宜小於85%，風力應小於3級，否則聚氨酯硬泡體泡沫在風力作用下會四處飛揚，無法保證聚氨酯硬泡體噴塗層表面呈現連續的、均勻的噴塗波紋，當風力大於3級時，應採取擋風措施。

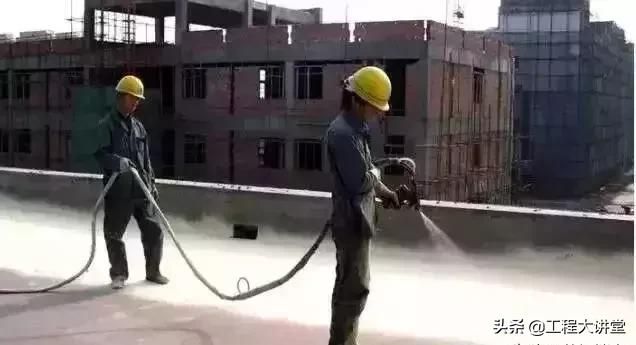

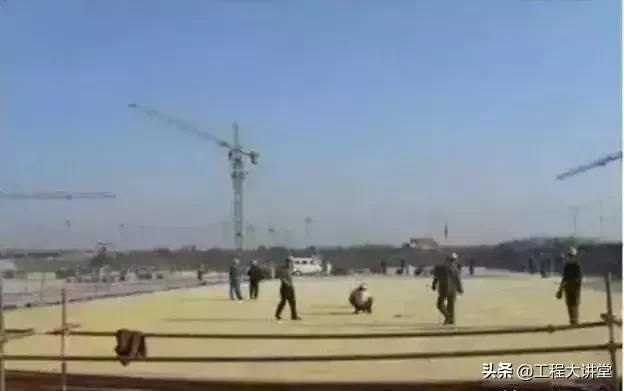

聚氨酯硬泡保溫防水屋面噴塗施工：

屋面結構層應設找坡層或找平層。找坡層或找平層應堅實、平整乾燥。平屋面的排水坡度不應小於2%，天溝、簷溝的縱向排水坡度不應小於1%。

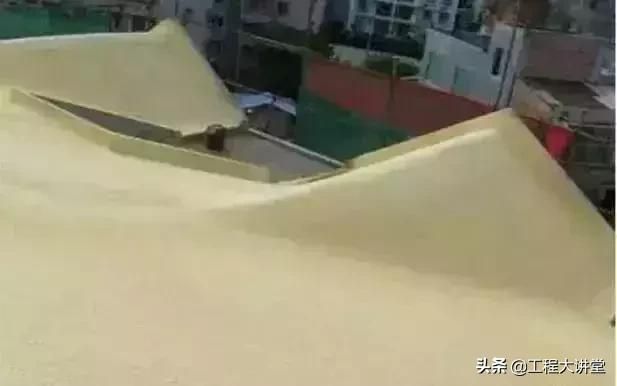

噴塗施工完的聚氨酯防水保溫層：

屋面與山牆、女兒牆、天溝、簷溝以及突出屋面結構的連接處應為圓弧形，圓弧半徑R=80～100mm。屋面上設備、管線等應在聚氨酯硬泡體防水保溫噴塗施工前安裝就位，避免割破防水保溫層的表面。

聚氨酯硬泡噴塗施工：

2 聚氨酯外牆保溫噴塗施工要點

⑴ 基層處理、彈線

對基層牆面應滿塗聚氨酯防潮底漆，防潮底漆塗刷均勻，無漏刷、透底現象。陰陽角處吊垂直厚度控制線，對於牆面寬度≥2m處，需再加水平控制線。

⑵ 聚氨酯噴塗

開啟噴塗機將硬泡聚氨酯均勻噴塗於牆面，當厚度達到約25px厚時，按1250px間距、梅花狀分布插定厚度標杆，每m2密度宜控制在4-5枝。繼續噴塗硬泡聚氨酯至標桿頭被發泡材料覆蓋為止。施工噴塗可多遍完成，每次噴塗厚度宜控制在25px之內。

聚氨酯外牆保溫構造：

⑶ 修整保溫層及噴刷界面砂漿

噴塗20min後清理、修整遮擋部位及超過保溫層總厚度的突出部分。修整完畢且在噴塗4h後，將聚氨酯界面砂漿噴刷於硬泡聚氨酯保溫層表面。

⑷ 抹膠粉聚苯顆粒漿料

用膠粉聚苯顆粒找平漿料做標準厚度衝筋，分兩遍抹膠粉聚苯顆粒漿料進行找平，每遍間隔在24h以上。

⑸ 抗裂砂漿層及飾面層施工

找平層施工完3～7d後，即可進行抗裂砂漿層施工。

聚氨酯硬泡噴塗：

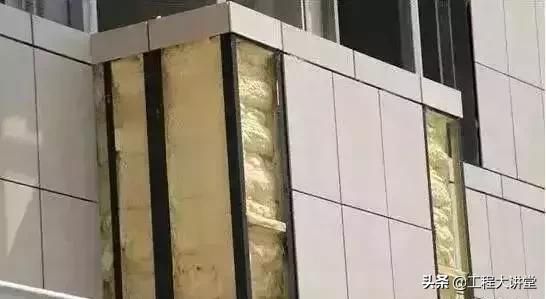

幹掛石材飾面的聚氨酯硬泡噴塗保溫層：
