常用電容電路（每天學一點硬體電路之基礎篇3）

2023-05-20 10:42:36 2

（初學者必備）每天學一點硬體電路，X和Y電容

X電容：是濾除電網線之間的串模幹擾的電容，圖中C1和C2，X電容一般不大於1.0uF，常用的是0.47uF

Y電容：濾除由一次繞組、二次繞組耦合產生的共模幹擾,圖中C3和C4,Y電容一般不大於222，即2200pF

X電容和Y電容又叫做安全電容，因為：

X電容用於當電容失效時不會使任何人遭受電擊危險。

Y電容用於當電容失效時可能對人造成電擊危險的場合。

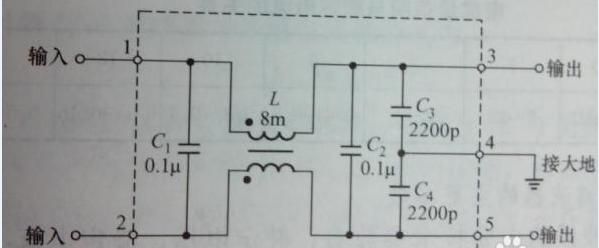

圖1 X和Y電容的接線圖

X電容

Y電容
