你知道幾種地暖的區別嗎（揭秘地暖行業內幕）

2023-05-20 23:32:00 2

地暖的發展根據地暖管所用材料不同，經歷了三個階段：第一代地暖：塑料管地暖；第二代：阻氧管地暖；第三代：鋁塑管地暖。下面詳細介紹，讓大家了解地暖的發展史和地暖材料的好壞。

地暖最早發源在歐洲，最早用的是PE管，後來又慢慢出現了PEX-a、PEXB-b和PE-RT地暖管，這些材料管材由於生產工藝簡單，原材料成本低，因此發展的十分迅速，我們國家現在95%以上所鋪設的地暖管都是上面所說的幾種塑料管。這種塑料管有幾大缺陷，一是不阻氧，二是不耐高溫，易老化，易開裂，使用壽命短。在歐洲發明這種PE地暖管使用一段時間後，發現一個無法解決的大問題，這就是在地暖管裡會不斷產生一種細菌叫軍團菌，存積在地暖管內壁上，阻礙熱量的傳遞，導致室內溫度下降，因此要每年進行清洗，但無法清洗乾淨，供暖效果還是會慢慢下降。這是因為這種塑料管不阻氧，地暖管水裡會不斷滲入空氣，由於地暖的供水溫度一般在40-60度之間，在50度左右的水裡如果長期有氧氣存在，就會大量繁殖這種軍團菌。這種缺陷，塑料管地暖是無法避免的，這也是現在我們北方的地暖用幾年之後室內溫度慢慢就不行的原因。

為了解決地暖管滲氧產生軍團菌的缺陷，歐洲的地暖管廠家們經過多年試驗，發明了一種阻氧地暖管，就是在上面提到的幾種塑料管壁中間增加一層EVOH阻氧層，加上兩邊的粘接層，共5層，稱之為5層阻氧管。這種阻氧地暖管有效的阻止了氧氣的滲入，避免了軍團菌的產生，室內溫度不會因為軍團菌的大量繁殖而降低，也減少了清洗地暖管的次數，減少了維護費用。

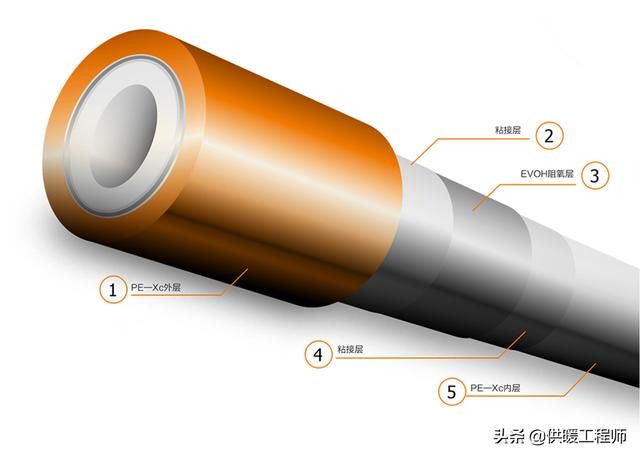

（5層阻氧管結構圖）

為了降低成本，目前國內大部分廠家生產的阻氧管基本上是把EVOH阻氧層放在地暖管最外層，一般稱之為3層阻氧管，這樣阻氧管和5層阻氧相比，阻氧層容易在施工過程中被摩擦掉，阻氧效果就會大打折扣。

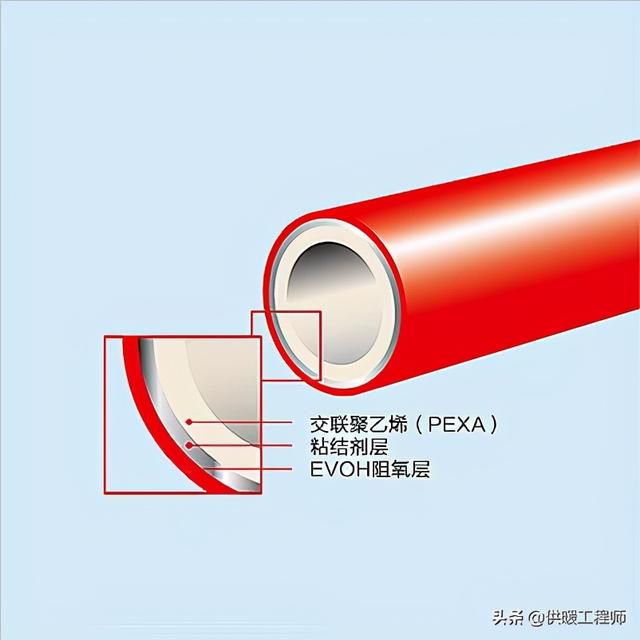

（3層阻氧管結構圖）

這種塑料管上增加阻氧層有效規避了滲氧缺陷，但另一個缺陷依然無法避免，這個缺陷就是不耐壓，不耐高溫，易老化，易開裂，使用壽命短。

這種是在塑料管管壁中間增加一層鋁層，加上兩邊的粘接層，共計5層。增加的鋁層不僅更好的阻止氧氣進入管道內，也具有金屬管的特性，耐壓、耐高溫、易彎曲，不回彈，不易老化開裂，大大延長使用壽命。

鋁塑管根據中間鋁層的焊接工藝，又分為鋁層搭接焊鋁塑管和鋁層對接焊鋁塑管，鋁層搭接焊生產工藝是歐洲早期的生產工藝，這種鋁塑管有2大缺陷，一是鋁層錯開搭接在一起焊接，無法檢測是否焊實，有虛焊的風險，這就是以前很多用鋁塑管出現爆管滲漏水的原因；另一個缺陷就是鋁塑管一圈鋁層厚薄不均，在搭接的地方鋁層是2層，較厚，其他地方是1層較薄，在與銅接頭連接時一圈受力不均，在熱脹冷縮的情況下會出現接頭處滲漏水的情況，這就是普遍存在的供暖開始和結束時與銅接頭處出現滲漏水的原因。

這就是後來發明中間鋁層對接焊鋁塑管的原因，這種中間鋁層埠對接在一起焊接，可以前面雷射焊接，後面超聲波在線檢查，確保100%焊實，不會出現虛焊，不會出現因虛焊爆管的現象；而且鋁塑管一圈鋁層厚薄均勻，和銅接頭對接時，一圈受力均勻，不會出現因為熱脹冷縮受力不均滲漏水的現象。

現在國內鋁塑生產廠家由於都是很早以前引進的設備，絕大部分廠家生產的還是鋁層搭接焊的鋁塑管。

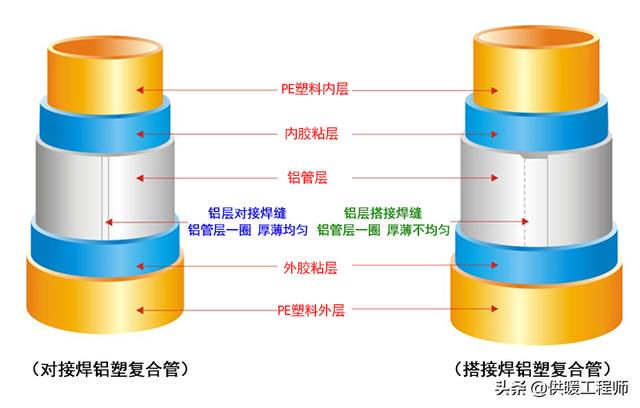

（搭接焊鋁塑管和對接焊鋁塑管結構對比圖）

按照我國鋁塑複合管標準GBT18997.2-2003,根據內外層所用材料不同，可以將鋁塑管分為以下幾類：

一型鋁塑管 ，XPAP1，又叫單交聯鋁塑管

外層為聚乙烯塑料，內層為交聯聚乙烯塑料，嵌人金屬層為鋁合金的複合管。適合較高的工作溫度和流體壓力條件下使用。

二型鋁塑管 ，XPAP2 ，又叫雙交聯鋁塑管

內外層均為交聯聚乙烯塑料，嵌人金屬層為鋁合金的複合管。適合較高的工作溫度和流體壓力下使用，比一型管具有更好的抗外部惡劣環境的性能。

三型鋁塑管 ，PAP3

內外層均為聚乙烯塑料，嵌人金屬層為鋁合金的複合管。適合較低的工作溫度和流體壓力下 。

四型鋁塑管 ，PAP4

內外層均為聚乙烯塑料，嵌人金屬層為鋁合金的複合管。適合較低的工作溫度和流體壓力 下使用。可用於輸送燃氣等氣體。

PAP3和PAP4，由於內外層均為非交聯聚乙烯，不耐高溫，只能作為冷水管使用，一般供水溫度不得高於60度，而PAP4一般作為燃氣管使用較多。

XPAP1和XPAP2均可以作為熱水管使用，但XPAP1單交聯鋁塑管由於外層採用不耐高溫的非交聯聚乙烯，在使用多年後，外層有可能會開裂脫落，雖然裡面還有鋁層和內層交聯聚乙烯，不至於爆管，但在與銅配件連接處會因外層的開裂脫落而出現滲漏水，而且這個滲漏水還基本上無法維修。

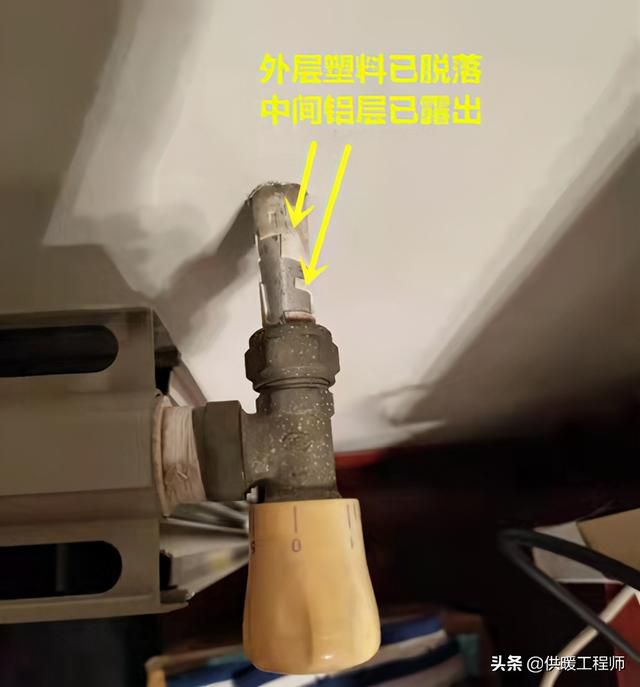

（一型單交聯鋁塑管外層老化圖）

XPAP2雙交聯鋁塑管，內外層均採用交聯聚乙烯材料，耐高溫，耐老化，不易開裂，和以上其他幾種管材相比較，是目前最好的地暖管，無論是用於踢腳暖、傳統暖氣片和牆圍式暖氣片高溫供暖，地板低溫供暖，還是用作冷水管道，都具有十分優良的性能。

從以上分析可以看出，既採用鋁層對接焊工藝，內外層又全部採用交聯聚乙烯材料生產的鋁塑管是幾種鋁塑管中最好的鋁塑管，也就是說，XPAP2雙交聯對接焊鋁塑管是目前第三代鋁塑管地暖管中性能最優越的地暖管。

下面以二型鋁塑管（XPAP2）即雙交聯對接焊鋁塑管地暖管為例，來說一說這種鋁塑管地暖管的優勢特點。這種雙交聯對接焊鋁塑管採用優質的矽烷交聯聚乙烯（PEX-B）材料和鋁層對接焊生產工藝進行生產，在線超聲波檢漏，確保鋁層100%焊實，它具有以下優點：

1、具有金屬管特性，耐高溫，長期工作溫度可達95°C；

2、耐高壓，長期工作壓力可以達到12kg以上，試驗壓力15kg以上；

3、耐老化，不易開裂，使用壽命長，可以與建築物同壽命；

4、易彎曲，不回彈，施工方便；

5、阻氧性能好，地暖管內不會產生軍團菌，不會因為軍團菌的存積導致室內溫度下降，減少清洗地暖的次數，節省維護保養費用。

6、鋁塑管中間鋁層採用對接焊工藝，一圈厚薄均勻，在與分水器、溫控閥、銅接頭等對接時，連接處一圈受力均勻，不會因為熱脹冷縮出現滲漏水，減少因滲漏水造成的損壞，和搭接焊鋁塑管相比，大大減少上門維修次數，減少維修費用。

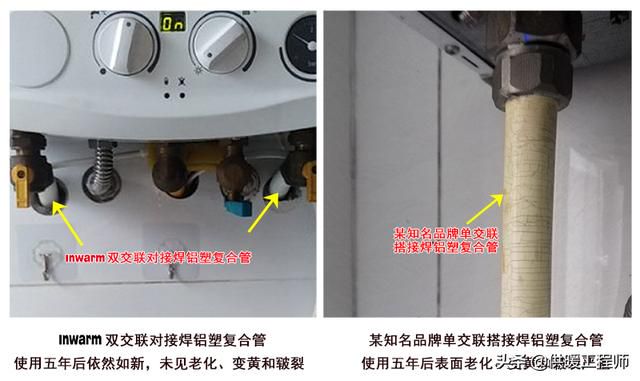

（二型雙交聯對接焊鋁塑管與一型單交聯搭接焊鋁塑管的對比圖）

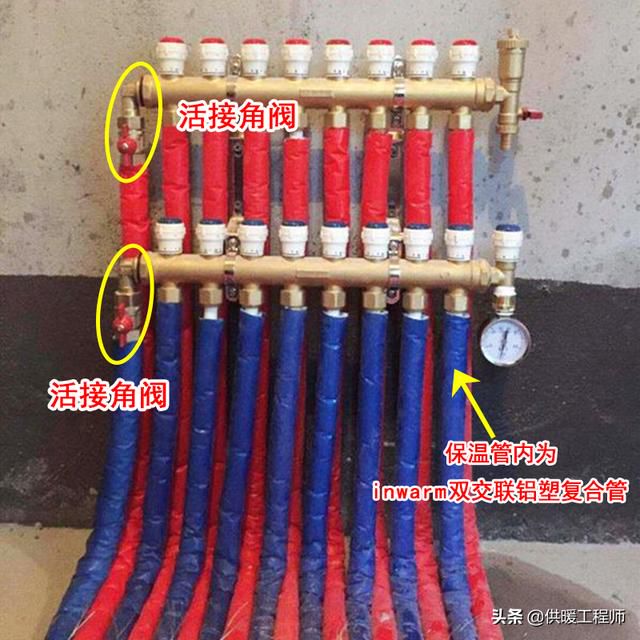

（地暖分水器圖）

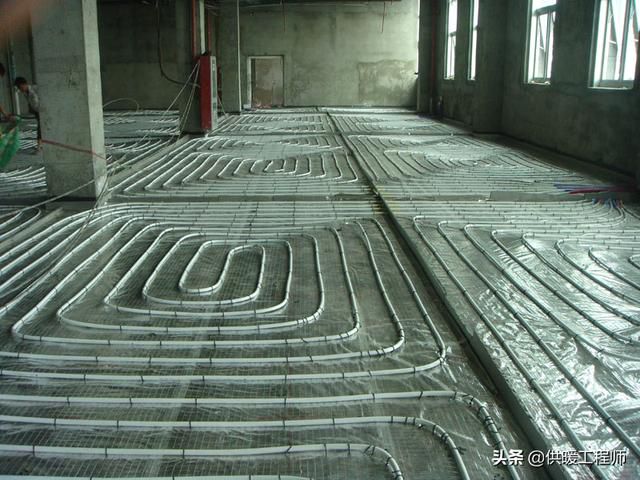

（雙交聯對接焊鋁塑管施工的地暖）

從以上分析可以看出地暖管的發展歷史和每種地暖管的優缺點，不難發現第三代地暖管鋁塑管地暖管中雙交聯對接焊鋁塑管是目前理想的地暖管，去除了一代、二代地暖管和一型、三型和四型鋁塑管的缺陷。我們國家目前地暖市場以上從一代到三代地暖管都有在使用，而且幾乎所有工程和絕大部分地暖公司為了降低成本使用的都是用一代純塑地暖管鋪設的地暖，由於第三代地暖成本高，目前使用的較少，但隨著人們收入的增加和對這種地暖管優點的了解，相信安裝的人會越來越多。

提醒廣大朋友，在選擇地暖時不能只看廠家品牌，要根據地暖管所用材料，分別屬於第幾代地暖，不要被忽悠了。
