消防模塊是火災自動報警系統的套配裝置,是集控制和計算機技術的現場消防設備的監控轉協模塊,在消防控制中心遠方直接手動或聯動控制消防設備的啟停運行,或通過輸入模塊監視消防設備的運行狀態。常用模塊有隔離模塊、監視模塊(或稱輸入模塊)、輸入輸出模塊等。
一、總線隔離模塊
由於所有並行賦址的總線制火災自動報警系統都存在一個共同問題,即當迴路總線上發生一處短路故障時,將會引起整個迴路總線癱瘓。所以,在工程設計中應採取必要的保護措施。目前所採取的保護措施是選用總線隔離模塊,即將總線隔離模塊分別接入總線的各段或幹線與支線的節點處。這樣,一旦總線上發生短路故障,隔離模塊就會自動把發生短路故障的部分從總線上切除,保證其餘部分的總線通訊正常。待短路故障排除後,還可自動恢復整個迴路總線的正常通訊。
S1為總線隔離模塊
二、監視模塊
監視模塊主要用來監視接收消火栓按鈕、手動報警按鈕、水流指示器、壓力開關、繼電器接點、信號閥等開關量報警信號,再通過總線送入報警控制器,由報警控制器發出聲光報警信號、指示具體報警地址,即按監控和報警兩種狀態,顯示在報警控制器上。與此同時,報警控制器還可發出有關聯動控制指令,控制某些消防設備投入運行。

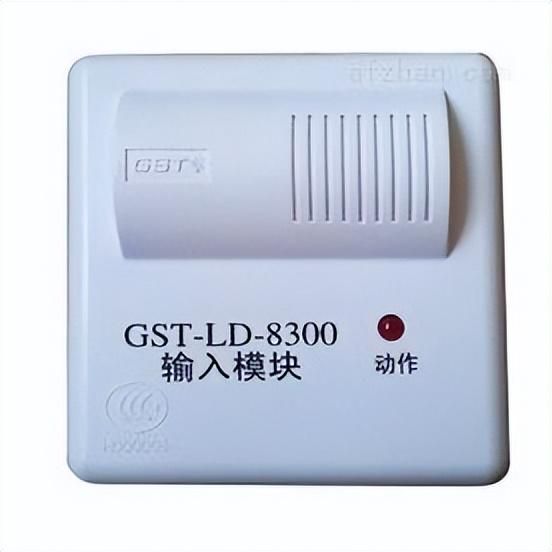

監視模塊(輸入模塊)為無源開關量信號與火災自動報警控制器連接通訊的接口模塊,即可將開關信號轉換成相應的數位訊號,屬於二總線火災自動報警系統的配套器件。在監視模塊內設有二進位編碼開關,可以現場編址,佔用迴路總線上的一個地址。監視模塊通常安裝在所監視設備或器件的近旁,在以監視斷線故障。
三、輸入/輸出模塊

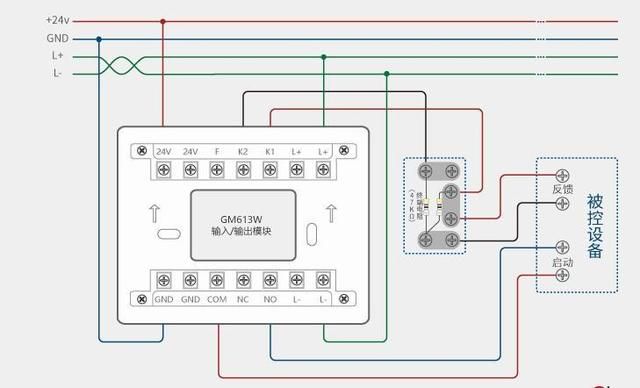

輸入/輸出模塊將火災報警控制器的指令轉換成對外部受控設備的控制信號,該信號可為有源的DC24V直流電壓,信號或無源的觸點聯動信號。當外部受控設備動作後,再將受控設備的動作信號(一般為開關量信號)經監視/控制模塊轉換成報警控制器能識別的二進位數位訊號,通過迴路總線傳輸給報警控制器,從而實現對現場受控設備是否動作的確認,在工程中常用於聯動控制防火捲簾門、防火門、消防電梯、排煙閥、排煙風機、防火閥、正壓風機和非編址的聲光報警器、警鈴等消防設備,同時接收受控消防設備動作的反饋信號,還可監控斷線故障。同樣,在報警控制器上也可進行聲光報警,顯示聯動設備的動作狀態。
(一)有源輸出模塊。有源輸出模塊的輸出端子有24V電壓,模塊動作後有電流輸出。有源輸出控制模塊分為脈衝型和持續供電型。
1.脈衝型模塊。能夠多次輸出衝擊電流,適用於風閥、強切等,如果衝擊不開設備將無法動作。
2.持續供電型模塊。動作後一直輸出24V給被控設備,適用於總線設備控制,如防排煙風機、消防泵、噴淋泵、消防電源強啟等。
(二)無源輸出控制模塊。無源輸出控制模塊只是輸出開關量信號,一般適用於捲簾門、電梯迫降。
四、多線聯動控制模塊
多線控制模塊是二次動作的電子繼電器,如既控制啟動,又控制停止等,所以有時稱雙動作切換控制模塊。主要用於水泵、排煙機、送風機、排風機等二次動作的重要消防設備。多線控制模塊一般連接於報警控制器的多線控制迴路上,可由消防控制室進行聯動或遠方手動控制現場設備。
,
