開口型螺釘使用方法(螺釘的鎖緊和固定方法)
2023-04-22 02:42:00
簡介鎖緊裝置的目的是防止可能在不同的壓力、溫度或振動條件下運行的配合部件的鬆動。鎖緊裝置的有效性通常對系統的安全至關重要。
鎖緊裝置的理由通常並不明確,因為存在著成本上的損失...... 對於在低振動條件下的乾式螺紋的預載螺絲,鬆動的風險很低。誘導的緊固扭矩可能會被緩解,但這並不一定會導致螺釘/螺母的鬆動。此外,當一臺機器有大量的螺絲固定在經常使用的非關鍵項目上,如檢查蓋,可能有理由不包括鎖緊裝置。此外,我們的一些螺紋需要定期檢查所施加的扭矩,以抵消蠕變或應力鬆弛的影響。這種功能可能會被機械螺絲鎖緊裝置所抑制。
許多鎖緊裝置是一次性使用的,在需要拆卸和更換螺絲的活動中,維修部門可能沒有相同的替換鎖緊裝置的庫存,這種風險始終存在。他們可能會嘗試重新使用現有的物品,或使用現有的替代物品,甚至不更換鎖緊裝置。這將導致螺絲在重新組裝時沒有被牢牢鎖定。
對於以下項目,總是可以提出一個明確的鎖緊理由:
• 警衛和相關系統
• 定位擋板和導向器
• 處於高振動狀態的、無法接近的關鍵物品
• 用於吊裝的重要負載物品
• 軸承螺母
• 隨著軸的旋轉而可能被擰下的螺紋
• 與安全有關的部件
摩擦/正向鎖緊有兩種主要的原理用於鎖緊裝置的摩擦和正向鎖緊。 應該注意的是,使用摩擦的鎖緊系統應謹慎選擇,因為在高振動下,相鄰表面之間的摩擦力會大大降低。使用正向鎖緊裝置,例如鋼絲鎖緊,會產生非常高的可靠性,但只有在鎖緊裝置使用正確的情況下。
各種鎖定方法的回顧注意:許多鎖緊方法將螺母或螺栓頭固定到相鄰表面。如果這些用於螺母 螺栓應用,請注意鎖緊螺母/或螺栓頭不一定鎖緊其他組件(螺栓/或螺母)。

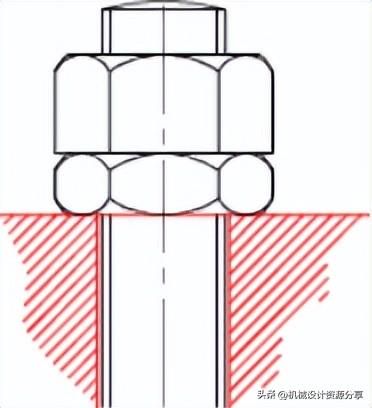

鎖緊螺母/防松螺母應該注意到,薄薄的鎖緊螺母/防松螺母在正常螺母的下面。正確的連接方式是先緊緊地擰緊防松螺母,然後再緊緊地擰緊上面的螺母,使防松螺母上的應力隨著螺栓的拉緊而逆轉。鎖緊螺母的原理也可以用來將螺母固定在外螺紋的任何位置上,從而形成一個肩部。

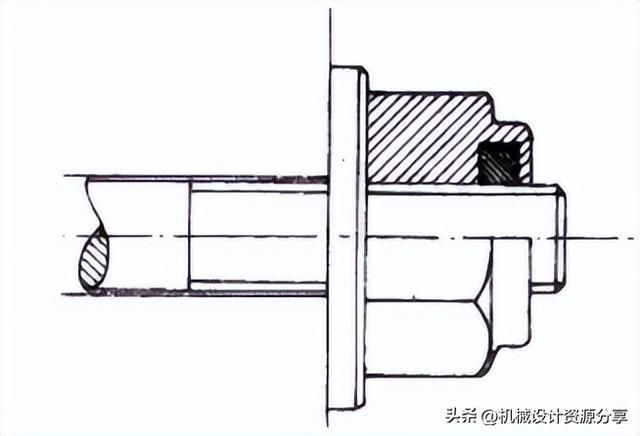

尼龍自鎖螺母這是一個螺母,在螺母中設置有塑料或纖維軸環,該螺母是外螺紋上的過盈配合。組裝時,外螺紋迫使其穿過軸環,由此產生的摩擦力限制了擰松的趨勢。如果多次使用這些螺母,則鎖定效果不佳。
開槽螺母這些螺母在頂面有槽。將螺母完全擰緊,並在外螺紋上鑽一個孔以與其中一個槽對齊。然後將開口銷插入螺母和外螺紋並彎曲以將其固定到位。這是一種非常有效且可靠的鎖定裝置,但安裝費用昂貴。由於操作性差,它的安裝較困難。
防震墊圈這些是低成本的產品,其可靠性值得懷疑,通常被認為只適用於非關鍵性的消費項目。
這些墊圈一般由彈簧鋼製成,內徑或外徑上有鋸齒。它們是低成本的物品,非常適用於低成本的家用物品,如割草機、洗衣機等。這些物品可能導致鄰近表面的損壞,因為當螺母被擰緊時,鋸齒往往會挖到表面。因此,在使用這些物品時,考慮防止腐蝕的規定是很重要的。
彈簧墊圈這些是低成本的產品,其可靠性值得懷疑,通常被認為只適用於非關鍵性的消費項目。
這些是雙線圈或單線圈的矩形截面彈簧鋼。這些墊圈被用來代替普通墊圈。墊圈通過兩端鑽入相鄰兩面的表面來防止螺母或螺栓的旋轉。螺旋墊圈的自由高度大約是壓縮高度的5倍。

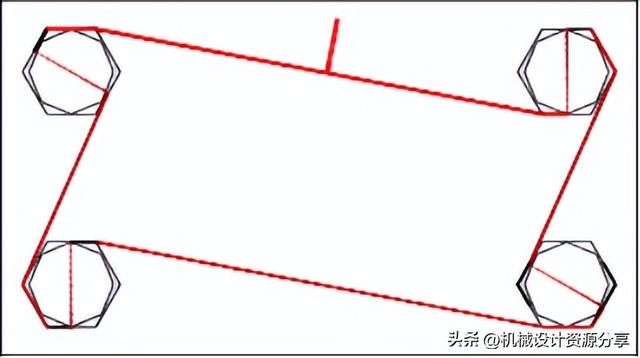

鋼絲鎖扣鋼絲鎖緊是一種非常低成本和完全有效的方法,可以鎖緊螺母或六角頭螺釘和螺栓擰入表面。它主要用於需要鎖緊若干螺絲的情況。在被鎖緊的物品上預先鑽好孔,當所有物品都被完全擰緊後,將金屬絲穿過這些孔,並將其兩端扭緊以防止鬆動。 鋼絲的走向是為了防止螺釘被擰開。
鋼絲的材料通常選擇不可腐蝕的球墨鑄鐵或適當小號的黃銅絲。

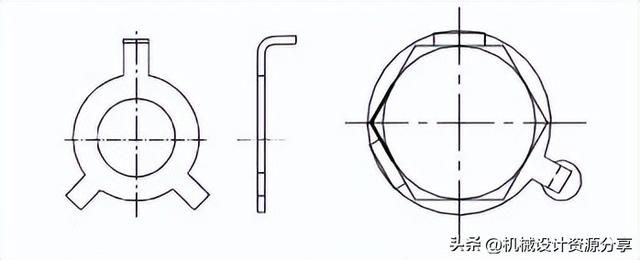

凸緣墊圈凸緣墊圈是一種薄金屬墊圈,設計有兩個或多個凸緣,從外徑伸出。 墊圈被放置在螺栓或螺母的頭部下方,擰緊後,其中一個或兩個片狀物被向上彎曲,抵住螺栓/螺母頭部的平面。 剩餘的片狀物被彎曲到被固定的表面上的一個合適的孔中,如果有的話,則彎曲到局部邊緣上。

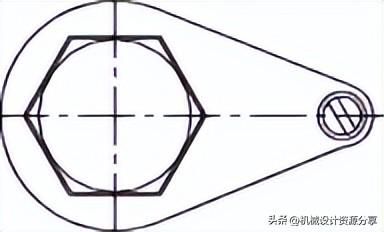

鎖定板鎖定板是由薄板製成的,上面有六角形的孔,大小與要鎖定的六角頭緊緊相貼。 板上有孔,用於將板固定在被夾緊的表面上,用小螺釘鎖緊。

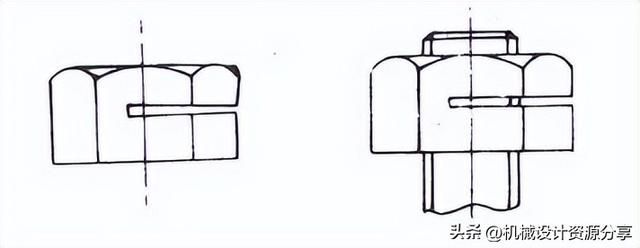

開槽螺母在螺母上加工出一個槽,螺母變形以壓縮槽,如下圖所示。 當螺母被擰緊到外螺紋上時,它迫使螺母回到其原始幾何形狀。螺紋系統被內置的摩擦力所鎖定。
輪廓形螺紋有一種鎖定螺紋的方法是基於在系統的內螺紋部分使用一種特殊的螺紋形式。這提供了非常局部的幹涉,使螺紋可以正常工作,但可以自我鎖定。 該系統可以以螺母或螺紋插件的形式提供。螺紋插件是基於Helicoil原理的。這是一個具有顯著優勢的現代系統。

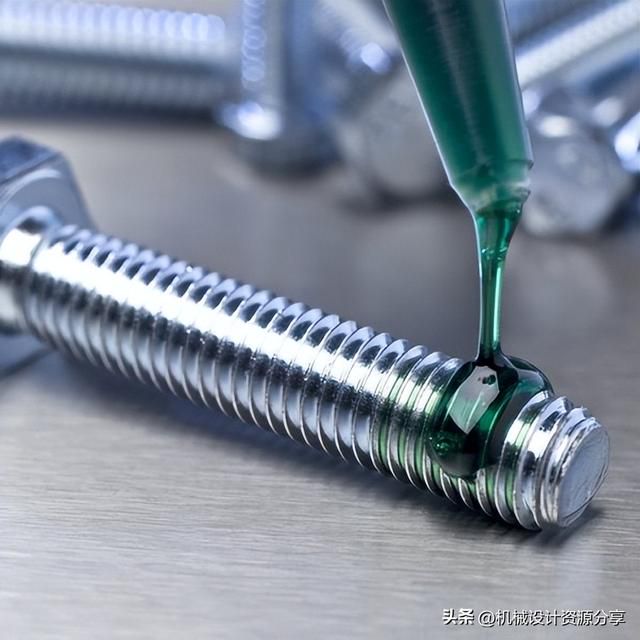

螺紋鎖緊劑一種現代趨勢是使用螺紋鎖緊劑。這些鎖緊劑只需在裝配前塗在螺紋部件上。 所選擇的鎖緊劑類型將取決於對永久裝配和需要拆卸的裝配的需求。這種鎖緊劑最知名的製造商是漢高樂泰。這種方法有很多優點,缺點不多。缺點僅有:
• 對表面處理有一定的依賴性
• 受極端溫度的影響
• 檢查確認困難
其它還有大量的其他方法沒有在上面討論。 這些方法中的大多數都是基於所確定的原則。這些說明中尚未列出的鎖定系統包括:
• 軸承鎖緊螺母
• 塑料嵌件
• 螺帽嵌件
• 錐螺紋
,
