MOSFET應用於不同的開關電源以及電力電子系統，除了部分的應用使用專門的驅動晶片、光耦驅動器或變壓器驅動器，大量的應用通常使用PWM IC或其它控制晶片直接驅動。在論述功率MOSFET的開關損耗之前，先討論一下控制晶片的驅動能力，因為控制晶片的驅動能力直接影響功率MOSFET的開關特性，開關損耗以及工作的可靠性。

在PWM控制晶片及其它電源控制器的內部，集成了用於驅動功率MOSFET的Totem圖騰柱驅動器，最簡單的圖騰柱驅動器如圖1所示，由一個NPN三極體和一個PNP三極體對管組成，有時候也會用一個N溝道MOSFET的一個P溝道MOSFET對管組成，工作原理相同。

(a) 圖騰柱驅動器

(b) 圖騰柱的等效電路

圖1： 圖騰柱驅動器及等效電路

圖1(a)的圖騰柱驅動器，當輸入信號為高電平時上管導通，其輸出為高電平，上管通過電源提供輸出電流，通常稱為Source電流（源電流），由於上管導通時有導通壓降，在一定的電流下對應著一定的電阻，因此這個電阻通常稱為上拉電阻Rup。

當圖騰柱驅動器的輸入信號為低電平時下管導通，將MOSFET的G極（柵極）拉到低電位，此時下管灌入電流，通常稱為Sink電流（灌電流），下管導通時有導通壓降，在一定的電流下對應著一定的電阻，因此這個電阻通常稱為下拉電阻Rdown。

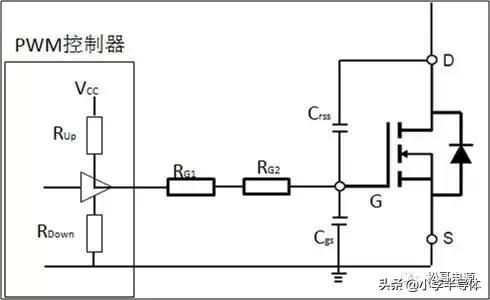

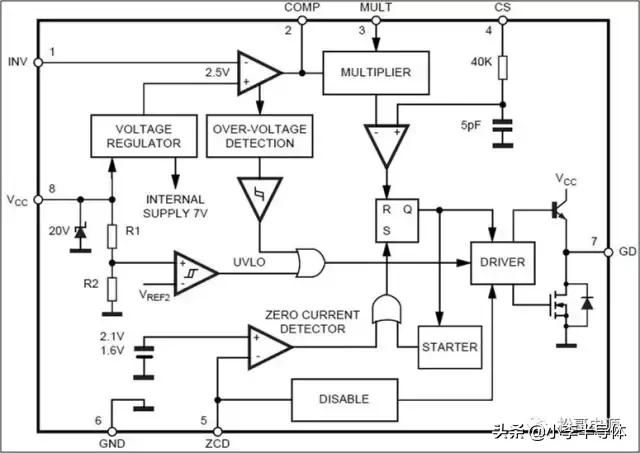

等效的簡化電路如圖1(b)所示，包括一個上拉電阻Rup和一個下拉電阻Rdown。在實際的應用中，不同的控制晶片內部圖騰柱驅動器可能採用不同的形式，如圖2所示。UC3842採用二個NPN三極體組成，L6561採用一個NPN三極體和一個N溝道的MOSFET組成。

(a) UC3842圖騰柱驅動器

(b) L6561圖騰柱驅動器

圖2：控制晶片圖騰柱驅動器結構

通常控制晶片的驅動能力用源電流或灌電流的大小來表示，那麼在這裡先提出一個問題：表徵驅動能力的源電流或灌電流，到底是連續電流還是脈衝電流？

Intersil的驅動器EL7104

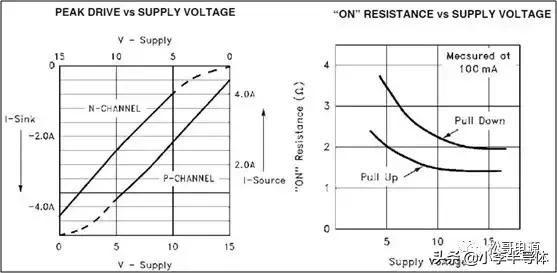

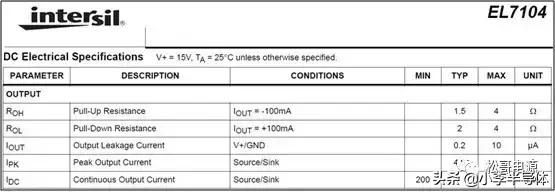

EL7104的數據表中標稱的驅動能力為：Source 4A/Sink 4A，給出了在100mA測試條件下驅動器的上拉、下拉的電阻值（典型值和最大值），同時也給出了最小的連續驅動電流值200mA，因此可以得出：4A的驅動電流能力應該為脈衝電流值。後面的峰值電流和電源電壓的關係圖也說明了這一點。

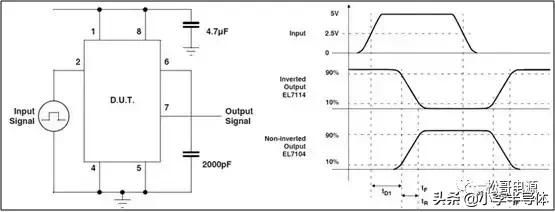

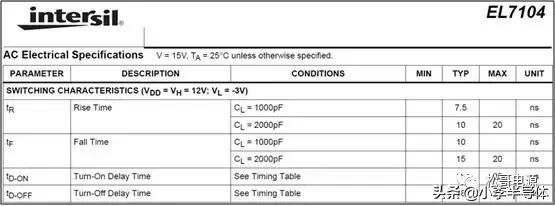

EL7104的數據表容性負載的驅動特性：延時參數

IR的驅動器IR2110

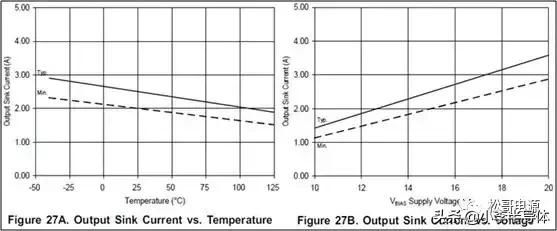

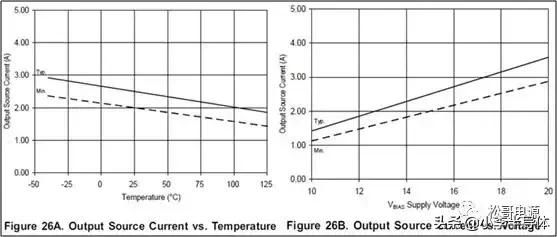

IR2110數據表中的驅動能力：源電流和灌電流都為2A，測試條件為：Vo=15V，脈衝寬度<10us，後面還給出了驅動電流隨溫度、驅動電壓的變化曲線，但是沒有內部壓降隨驅動電流變化的數據。

TI的PWM控制器UC3842

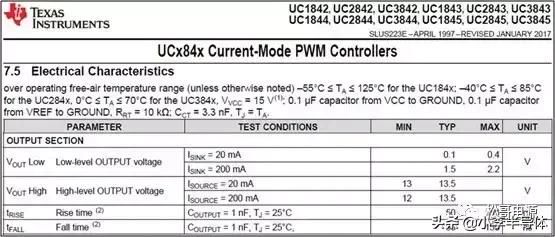

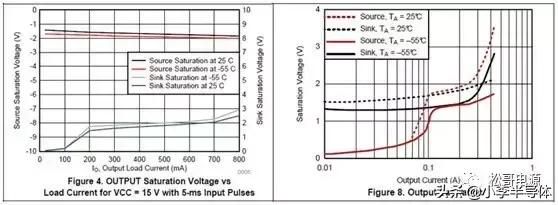

UC3842分別給出了在20mA、200mA測試條件下驅動器的上拉、下拉的電阻上的壓降，有典型值和最小值或最大值。後面的圖表列出了在脈衝電流和連續電流條件下，輸出電流和壓降的關係，數據最全。

凌利爾特PWM控制器LTC3850/LT1619

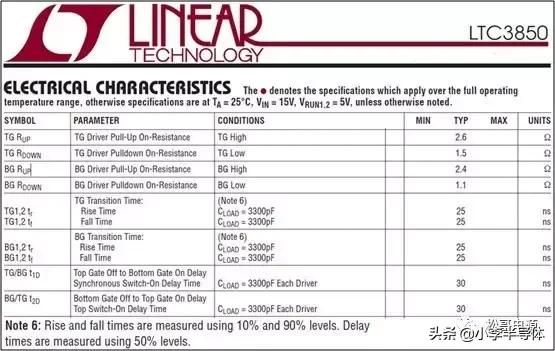

LTC3850電流模式雙路PWM控制器，給了驅動器的上拉、下拉的電阻值（典型值），沒有列出測試的條件。

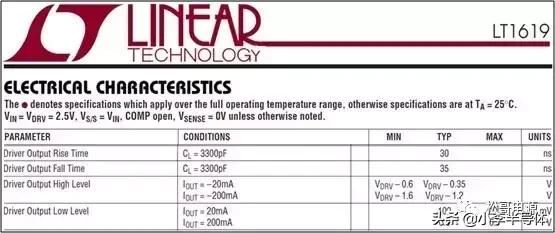

LT1619電流模式PWM控制器，分別給出了在20mA、200mA測試條件下驅動器的上拉、下拉的電阻上的壓降，有典型值和最小值或最大值。

測試電流有20mA時，VRup=0.35V，Rup=17.5Ohm；VRdown=0.1V，Rdown =5Ohm。

測試電流有200mA時，VRup=1.2V，Rup=6Ohm；VRdown=0.5V，Rdown =2.5Ohm。

從計算的結果可以得到：測試的電流越大，壓降也越大，但壓降和電流並不是線性的關係，這也容易理解：因為上拉和下拉電阻是等效的驅動器上管和下管的導通壓降，其電流和導通壓降並不是線性關係。

安森美PFC控制器NCP1602/ NCP1608

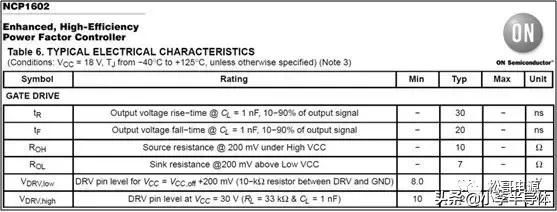

NCP1602的驅動器，數據表中的驅動特性為：Source 500mA/Sink 800mA，測試的條件為200mA。

NCP1608的驅動器，數據表中的驅動特性為：Source 500mA/Sink 800mA，測試的條件為100mA。

二個晶片的測試條件不同，那麼，NCP1608和NCP1602，哪一個的驅動能力更強呢？

雖然許多驅動器給出了一定的容性負載條件下的上升、下降延時時間，在實際的應用中，MOSFET具有內部的柵極電阻或外部串聯柵極電阻，同時MSOFET在開關過程中不完全是一個理想的電容，會經過米勒平臺區域，因此，實際的延時時間將會產生非常大的差異，數據表中的延時值只具有相當有限的參考意義。

功率MOSFET在開關過程中，在米勒平臺線性區，由於VGS保持不變，相當於使用恆流源進行驅動，其它的時間段，使用恆壓源進行驅動。VGS電壓變化時，和時間成指數關係改變。

在VGS電壓和時間成指數關係變化的時間段，控制晶片驅動器的電流並不是恆流源，那麼對應的上拉、下拉電阻也隨著電流的變化而變化，上拉、下拉電阻不固定，就不容易計算相應的時間以及相應的開關損耗。很多文獻使用數據表中推薦的上拉、下拉電阻的典型值來計算開關損耗，從上面的分析過程可以知道：不同的晶片、不同的公司，所用的測試條件並不相同，使用數據表中推薦的上拉、下拉電阻的典型值，並不滿足實際應用的條件。

建議根據實際應用過程中米勒平臺的驅動電流值，選擇或計算出相應的上拉、下拉電阻值作為計算開關損耗的基準，使用典型值。因為在開關過程中米勒平臺的時間佔主導，使用這個基準所產生的誤差並不大。然後再用比例係數校核在最大的上拉、下拉電阻值時最大的開關損耗，這樣就可以知道開關損耗波動的範圍，從而保證系統的效率和MOSFET的溫升在設計要求的規範內。

許多公司新一代的晶片有時候並沒有標出上述驅動器的參數，這是因為相比於上一代，為了降低成本，必須降低器件的矽片的面積。在PWM及電源控制器中，相關的數字邏輯、基準運放所佔的矽片的面積為必須功能，流過它們的電流也比較小，因此減小矽片面積的空間不大。內部的圖騰驅動器由於流過較大電流，要佔用較大的矽片面積，這一部分對晶片的功能影響不明顯，因此降低成本最直接的方法就是減小內部圖騰驅動器的矽片面積，也就是降低驅動能力，這樣導致上拉、下拉的電阻增加，相應的壓降也會增加。

因此對於沒有標出內部驅動器的驅動參數的晶片，使用時要根據外面驅動的功率MOSFET的特性校核開關過程，要特別小心，必要的時候，使用對管組成外部的圖騰驅動器，以增強驅動的能力。
