1.1本手冊的數據計算與分析主要根據以下規範：

1)《供配電系統設計規範》 GB50052-2009

2)《住宅建築電氣設計規範》 JGJ242-2011

3)《工業與民用配電設計手冊》

4) 中國南方電網《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》

1.2對本手冊的相關名詞解釋：

1) Pe用電負荷（單位：kW）:本工程中所使用到的用電設備的額定功

率，以土建電氣施工圖為準。

Kc需要係數：指用電設備組實際所需要的功率與額定負載時所需的功率的比值，住戶及商戶具體取值可參考《住宅建築電氣設計規範》條文說明3.4：

住戶及商戶具體取值

由於住戶及商戶建築因受地理環境、居住人群、生活習慣、入住率等因素影響，需要系

數很難是一個固定值，本次設計取值時應考慮當地實際工程狀況，具體數值詳見計算手冊。

CosΦ1自然功率因數：指用電設備在未採用無功補償措施之前的功率因數。

Qe無功功率（單位：kVar）:與有功功率相對應的數值。

Pj計算負荷(單位：kW)：用電負荷在與需要係數乘積後所得到的值。

Ij計算電流(單位：A)：相應計算負荷所需要的電流。

CosΦ2補償後自然功率因數:用電設備在採用無功補償措施之後的功率因數。

Q應補償無功功率（單位：kVar）:為達到補償後自然功率因數（CosΦ2），相關無功補償設備應補償的無功功率值。

Qj補償後的無功功率（單位：kVar）:在進行無功補償後，設備應有的無功功率。

S視在功率（單位：kVA）:有功功率與無功功率的矢量和。

1.3每間住戶或商鋪的用電負荷參考

《10kV及以下業擴受電工程技術導則（2014版）》

每間住戶或商鋪的用電負荷參考

備註：

(1)商用客戶的需要係數按照0.7-0.9考慮。摘自中國南方電網《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》。

（2）公用的需要係數按照0.6-0.8考慮；公用負荷比較多的情況下：1）公用負荷佔的比率大就按公用負荷選擇變壓器；2）建築高度為100m或35層及以上的住宅建築，高度為50-100m或19-34層的一類高層建築選擇變壓器必需滿足一級負荷供電需求並根據實際情況選擇合理的需要係數。（一級負荷：樓道照）。3）商場、超市、影院等人口密集的場所選擇變壓器為按一級安保電源負荷的120%選擇。摘自《住宅建築電氣設計規範》及《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》。

1.4本手冊所使用到的公式：

本手冊所使用到的公式

（註：用電負荷在進行無功補償前後，有功功率不發生改變）

2.1普洱華夏房地產開發有限公司錦輝•水雲間10kV配電工程用電負荷詳見《負荷計算表》：

(1)《2號配電室用電負荷計算表（一）》

(2)《3號配電室用電負荷計算表（二）》

(3)《4號配電室用電負荷計算表（三）》

註：本表中的數據計算公式以《工業與民用配電設計手冊》中的計算公式為準:S=1.732×U×I；P=1.73×U×I×COSφ；Q=1.73×U×I×SINφ。本工程用電負荷以土建電施圖提供數據為基準並結合《住宅建築電氣設計規範》進行校核。

2.2變壓器容量選擇

變壓器容量計算

式中：S—供電負荷總容量；Kt—同時係數；Kf—負載係數；Pj--計算功率；Qj—補償後的無功功率。

2.3普洱華夏房地產開發有限公司錦輝•水雲間10kV配電工程（商業專變）

①#1變（商業專變）

商業專變

該變壓器主供普洱市錦輝•水雲間商業用電負荷，{參照《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》，商業用電負荷根據技術規範需要係數按照0.7-0.9考慮}，本工程需要係數Kt1取0.9，根據以上計算結果選擇與之相近的變壓器容量，最終選定變壓器型號為SCB11-800kVA的變壓器可滿足10、23、25、26號樓，地下一層商鋪1，地下一層商鋪2，地下一層商鋪3，76戶商鋪商業用電需求。

2.4普洱華夏房地產開發有限公司錦輝•水雲間10kV配電工程（住宅公變）

住宅公變計算公式

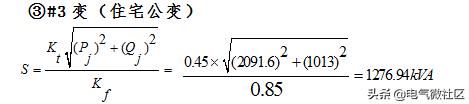

該變壓器主供普洱市錦輝•水雲間（1～22號住宅樓）用電負荷，{參照《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》，居民生活用電負荷根據技術規範需要係數按照Kt2≥0.45考慮}，本工程需要係數為Kt2取0. 58，根據以上計算結果選擇與之相近的變壓器容量，最終選定變壓器型號為SCB11-1250kVA的變壓器可滿足1～22號樓居民用電，共計365戶居民生活用電需求。

住宅公變計算公式

該變壓器主供普洱市錦輝•水雲間（23～92號住宅樓）用電負荷，{參照《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》，居民生活用電負荷根據技術規範需要係數按照Kt2≥0.45考慮}，本工程需要係數為Kt2取0. 58，根據以上計算結果選擇與之相近的變壓器容量，最終選定變壓器型號為SCB11-1250kVA的變壓器可滿足23～92號樓居民用電，共計123戶居民生活用電需求。

住宅公變計算公式

該變壓器主供普洱市錦輝•水雲間（23～92號住宅樓）用電負荷，{參照《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》，居民生活用電負荷根據技術規範需要係數按照Kt2≥0.45考慮}，本工程需要係數為Kt2取0. 58，根據以上計算結果選擇與之相近的變壓器容量，最終選定變壓器型號為SCB11-1250kVA的變壓器可滿足23～92號樓居民用電，共計123戶居民生活用電需求。

2.5普洱華夏房地產開發有限公司錦輝•水雲間10kV配電工程（消防及公共專變）

消防及公共專變計算公式

該變壓器主供普洱市錦輝•水雲間消防及公共用電負荷，{參照《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》，消防及公共用電負荷根據技術規範需要係數按照0.6-0.8考慮}，本工程需要係數為Kt2取0.75，根據以上計算結果選擇與之相近的變壓器容量，最終選定變壓器型號為SCB11-1000kVA的變壓器可滿足1～22號樓及地下室，公共及消防用電負荷用電需求。

3.1 10kV側短路電流的計算

根據云南工信委發布的《35kV及以下用戶側受電裝置技術裝備標準》中的4.1.4 短路電流規定：「短路電流控制水平應與電源容量、電網規劃及開關設備開斷能力相適應。各電壓等級短路電流控制水平應相互配合。當系統短路電流過大，應採取必 要的限制措施。變電站、開關站及配電站母線的短路電流水平不宜超過下表規定。如經計算可能超過時，應採取相應限流措施。開關站或配電站設備選擇時，其技術參數應留有適當裕度，以避免在設備規定壽命期限內製約配電網的發展或造成重複投資。」

短路電流控制水平

根據上表所述，本工程中10kV線路末端的短路電流不應大於20kA，因此高壓開關設備的動熱穩定校驗均以不小於20kA短路電流進行校驗。

3.2變壓器高低壓側的額定電流計算

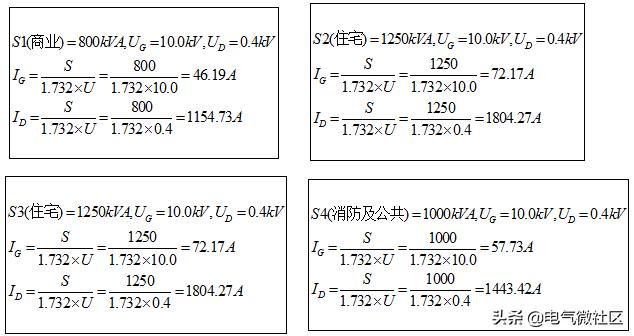

變壓器高低壓側的額定電流計算

3.3 0.4kV側短路電流的計算

0.4kV側電氣設備的短路電流，以變壓器出線樁頭發生三相短路的短路電流來進行校驗。根據經驗公式，誤差小於2%以內，三相短路電流可按照下式進行計算：

三相短路電流計算公式

根據上述0.4kV側短路電流計算值，S1 =800kVA、S4=1000kVA、S2=S3=1250kVA變壓器低壓側進線斷路器短路運行分段能力需大於30.07kA，本次選定短路運行分段能力為50kA的框架式萬能斷路器均滿足要求。

電流互感器選擇可根據《電氣裝置的電測量儀表裝置設計規範》GBJ63-90進行校核。變壓器在額定運行條件下，儀表的指示在量程的70%-100%處，此時電流互感器最大變比應為：N=Ie/(0.8×5)×5，式中：N-電流互感器變比，Ie-變壓器一次側額定電流（A），0.8-儀表量程選擇80%，電流互感器二次電流為5A。

4.1 10kV 1號戶外開關站高壓開關櫃

①10kV 1號戶外開關站高壓開關櫃（1AH）進線間隔總配變容量為4300kVA，電壓U=10kV，電流I=248.3A。根據以上計算公式計算電流I＝248.3A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=248.27A）。根據電流互感器變比選擇公式該互感器變比為400-600A/5A,因該間隔為整個地塊總電源進線間隔負荷同時率小於1，故斷路器TA變比可適當選擇小一點，保護及測量TA選用400/5A即可。

②10kV 1號戶外開關站高壓開關櫃（3AH）出線間隔總配變容量為4300kVA，電壓U=10kV，電流I=248.3A。根據以上計算公式計算電流I＝248.3A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=248.3A）。根據電流互感器變比選擇公式該互感器變比為300-400A/5A,因該間隔為整個地塊總電源進線間隔負荷同時率小於1，故斷路器TA變比可適當選擇小一點，保護及測量TA選用300/5A即可。

4.2 配電室高壓開關櫃

①配電室高壓開關櫃10kV電源進線櫃（1G），1號配電室配變容量為S=1×800kVA 1×1000kVA 2×1250kVA =4300kVA，電壓U=10kV，根據以上計算公式計算電流I=S/U/1.732=248.3A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=248.3A）。根據電流互感器變比選擇公式該互感器變比為300-400A/5A,因該間隔為整個地塊總電源進線間隔負荷同時率小於1，故斷路器TA變比可適當選擇小一點，保護及測量TA選用300/5A即可。

②（1×800kVA）變壓器出線櫃（3G間隔—1#變出線櫃），1#變壓器容量為S=800kVA，電壓U=10kV，根據以上計算公式計算電流I=S/U/1.732=46.19A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=46.19A）。故本工程保護及測量TA變比選用75/5A。因該變壓器屬商業專變，根據設計規範需在低壓側安裝高供低計計量裝置一套。即配變容量為S=630kVA，電壓U=0.4kV，根據計算公式計算電流ID=S/U/1.732=1154.73A。根據低計考核電流互感器變比選擇公式（CT = K調整係數×ID = 1.1×1154.73 =1270.2A），參照《2014版計量裝置典型設計》故該低計考核電流互感器變比為1500/5A(以供電方案一致)。

③（1×1250kVA）變壓器出線櫃（4G間隔—2#變出線櫃），2#變壓器容量為S=1250kVA，電壓U=10kV，根據以上計算公式計算電流I=S/U/1.732=72.17A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=72.17A）。故本工程保護及測量TA變比選用100/5A。因該變壓器屬住宅公變，根據設計規範需在低壓側安裝高供低計計量裝置一套。即配變容量為S=630kVA，電壓U=0.4kV，根據計算公式計算電流ID=S/U/1.732=1804.27A。根據低計考核電流互感器變比選擇公式（CT = K調整係數×ID = 1.1×1804.27 =1984.7A），參照《2014版計量裝置典型設計》故該低計考核電流互感器變比為2500/5A(以供電方案一致)。

④（1×1250kVA）變壓器出線櫃（6G間隔—3#變出線櫃），3#變壓器容量為S=1250kVA，電壓U=10kV，根據以上計算公式計算電流I=S/U/1.732=72.17A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=72.17A）。故本工程保護及測量TA變比選用100/5A。因該變壓器屬住宅公變，根據設計規範需在低壓側安裝高供低計計量裝置一套。即配變容量為S=630kVA，電壓U=0.4kV，根據計算公式計算電流ID=S/U/1.732=1804.27A。根據低計考核電流互感器變比選擇公式（CT = K調整係數×ID = 1.1×1804.27 =1984.7A），參照《2014版計量裝置典型設計》故該低計考核電流互感器變比為2500/5A(以供電方案一致)。

⑤（1×1000kVA）變壓器出線櫃（7G間隔—4#變出線櫃），4#變壓器容量為S=1000kVA，電壓U=10kV，根據以上計算公式計算電流I=S/U/1.732=57.74A，真空斷路器額定電流為630A，短路電流運行分斷能力為25kA，上述真空斷路器的額定電流630A能夠滿足小區電力系統平時穩定運行的額定電流的要求（Ie=630A＞IG=57.74A）。故本工程保護及測量TA變比選用75/5A。因該變壓器屬消防及公共專變，根據設計規範需在低壓側安裝高供高計計量裝置一套。即配變容量為S=1000kVA，電壓U=10kV，根據計算公式計算電流IG=S/U/1.732=57.74A。根據計量電流互感器變比選擇公式（CT = K調整係數×IG = 1.1×57.74 =63.51A），參照《2014版計量裝置典型設計》故該計量電流互感器變比為75/5A(以供電方案一致)。

註：所使用的互感器需配有廠家條形碼或二維碼

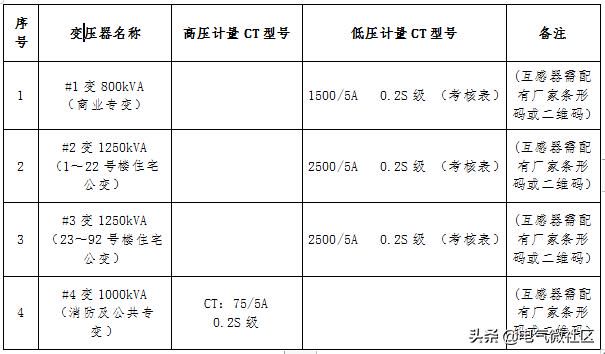

變壓器計量電流互感器選擇表

（1）配電室變壓器低壓進線側總斷路器：採用框架式萬能斷路器，脫扣器為熱脫扣，電磁脫扣及分勵脫扣；熱脫扣電流整定值按照低壓側額定電流的1.1～1.3倍進行選擇。①容量為1000kVA變壓器，低壓側額定電流為ID=1443.42A，即：1443.42A×1.3=1876.44 A，低壓進線總開關選擇智能型固定式2000A（整定值2000A）；②容量為800kVA變壓器，低壓側額定電流為ID=1154.73A，即：1154.73A×1.3=1501.15A，低壓進線總開關選擇智能型固定式1600A（整定值1600A）；③容量為1250kVA變壓器，低壓側額定電流為ID=1804.27A，即：1804.27A×1.3=2345.55A，低壓進線總開關選擇智能型固定式3150A（整定值3150A）

（2）其他各變壓器高壓開關均選擇VS1-12/630A-25kA真空斷路器，均滿足系統穩定運行要求。低壓側斷路器採用框架式萬能斷路器，選擇原則與上述一致，在此就不做一一計算，開關容量及參數詳見設計圖紙。

（3）變壓器低壓開關櫃饋線開關電流熱脫扣值需要與本設計中末端配電箱進線斷路器的電流脫扣值相對應，一般該值比下一級電流熱脫扣值大一個等級。在此不進行一一驗算及校核。

（1）配電室高壓開關櫃進線櫃採用線路保護採用RVB-8010D-H保護裝置實現,具備：電流速斷、限時速斷、過電流、過負荷、零序電流、低電壓、母線接地、PT斷線報警功能。

（2）變壓器保護採用RVB-8010D-H保護裝置實現,具備：電流速斷、限時速斷、過電流、過負荷、高壓側零序過流、低壓側零序過流、低電壓、母線接地、PT斷線報警、非電量（溫度升高、溫度過高）。

（3）本工程配電室變壓器均採用乾式變壓器其溫度保護設置為：115°跳閘，110°高溫發信，90°風機啟動，80°風機停。

首先，正常最大供電負荷不超過該線路安全載流量；其次，按照經濟電流截面公式進行選擇；最後，綜合上述兩點對導線截面進行選擇。

根據《電力工程電纜設計規範GB 50217－2007》中附錄C.0.3規定：

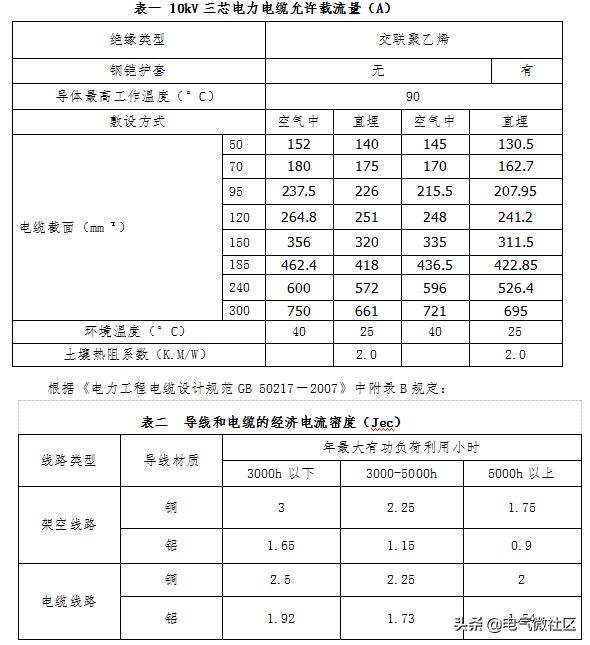

高壓電力電纜選型表

按照經濟電流密度Jec計算經濟導體截面Aec公式如下：

經濟電流密度Jec計算經濟導體截面Aec公式

各類負荷年最大有功利用小時取值如下：

居民住宅：年最大有功負荷利用小時數為900-1500h；

②行政辦公：年最大有功負荷利用小時數為1350-2250h；

商業金融：年最大有功負荷利用小時數為2250-2700h；

④工業：一班生產制：年最大有功負荷利用小時數為2200-2600h；兩班生產制：年最大有功負荷利用小時數為3500-4900h；三班生產制：5500-7000h。

表三 高壓母線矩形銅排載流量表（A）

高壓母線矩形銅排載流量表（A）

8.1線路電源電纜選擇計算：

①110kV城南變電站10kV師專路III回線10kV普洱大道II回線 T 10kV製藥廠支線1號環網櫃搭接至10kV戶外開關站高壓電纜選擇：該條支線總配變容量共計4300kVA，電壓U=10kV，電流I=248.27A。I30=248.27A,Aec=I30/Jec=248.27÷2 =124.13mm2，根據經濟電流密度計算選用150mm2銅芯電纜，對照電纜載流量表校選擇150mm2銅芯電纜即可。由於該電纜為錦輝•水雲間配電項目總電源主電纜故適當選擇大一級的185mm2銅芯電纜,最終選用185mm2銅芯電纜。（參照表一）。

②1號10kV開閉所(3AH)高壓開關櫃至1號配電室高壓電纜選擇: 該條支線為普洱市錦輝•水雲間2號配電室配變容量共計S2＝1×800kVA 1×1000kVA 2×1250kVA＝4300kVA ,I30=248.27A,Aec=I30/Jec=248.27÷2=124.13mm2，根據經濟電流密度計算選用150mm²銅芯電纜，對照電纜載流量表選擇150mm2銅芯電纜即可。由於該電纜為錦輝•水雲間配電項目總電源主電纜故適當選擇大一級的185mm2銅芯電纜,最終選用185mm2銅芯電纜。（參照表一）。

8.2各臺變壓器進線電纜選擇計算：

各臺變壓器均按50mm2銅芯電纜選擇，根據以上計算公式及對照電纜載流量表所選用電纜截面均能滿足變壓器安全穩定運行要求（參照表一）。

8.3高壓母排選型計算

高壓櫃銅排選擇標準 中置櫃型：KYN28櫃

校驗選用GB3906[附錄D]中公式：S=I/a√(t△θ)

式中：I—額定短時耐受電流；a—材質係數，銅為13，鋁為8.5；t—額定短路持續時間；△θ—溫升（K），對於裸導體一般取180K，對於4S持續時間取215K。

則：

25kA/4S系統銅母線最小截面積S=（25000/13）*√4/215=260mm²根據截面TMY-3×(60×5)就可滿足；

31.5kA/4S系統銅母線最小截面積S=（31500/13）*√4/215=330mm²根據截面TMY-3×(60×6)就可滿足；

40kA/4S系統銅母線最小截面積S=（40000/13）*√4/215=420mm²根據截面TMY-3×(60×8)就可滿足；

63kA/4S系統銅母線最小截面積S=（63000/13）*√4/215=620mm²根據截面TMY-3×(80×8)就可滿足；

在選型10kV高壓母排時還要考慮動穩定性校驗、熱穩定性校驗、是否是總負荷集中出線側主母排等綜合因素，查閱電工手冊，可以了解對於10kV電氣設備的論述參數中，包括額定短路耐受電流25（kA）和額定峰值耐受電流63（kA）兩個耐受電流；若只考慮10kV額定短路耐受電流25（kA）選用TMY-3×(60×6)高壓母排足以滿足用電需求，但綜合考慮額定峰值耐受電流63（kA）選用TMY-3×(80×8)高壓母排完全滿足用電需求，故在此次設計中選擇TMY-3×(60×6)的高壓母排。（註：設備廠家嚴禁改動高壓母排，如有任何問題請及時聯繫設計單位）

8.4 低壓母排計算

①#1變壓器容量S=800kVA，電流I=1154.73A低壓配電母排選擇TMY-3×(100×10) 1×(100×10) PE TMY-1×(100×10)銅牌載流量為1680A（1680A＞1154.73A）故選用該矩形銅排可滿足需求；

②#2變壓器容量S=1250kVA，電流I=1804.27A低壓配電母排選擇TMY-3×(120×10) 1×(120×10) PE TMY-1×(120×10)銅牌載流量為1833A（1833A＞1804.27A）故選用該矩形銅排可滿足需求；

③#3變壓器容量S=1250kVA，電流I=1804.27A低壓配電母排選擇TMY-3×(120×10) 1×(120×10) PE TMY-1×(120×10)銅牌載流量為1833A（1833A＞1804.27A）故選用該矩形銅排可滿足需求；

④#4變壓器容量S=1000kVA，電流I=1443.42A低壓配電母排選擇TMY-3×(100×10) 1×(100×10) PE TMY-1×(100×10)銅牌載流量為1680A（1680A＞1443.42A）故選用該矩形銅排可滿足需求；

（註：設備廠家嚴禁改動低壓母排，如有任何問題請及時聯繫設計單位）。

本工程以#1變800kVA（商業專變）無功補償計算為例：

Qc= P1·K1 (tgθ1- tgθ2)

P-有功計算負荷

K1-住宅需要係數（K1＝0.8）

用戶設備平均功率因數COSφ—取0.8

補償後用戶功率因數COSφ—需達到0.9

查電工手冊COSφ=0.8時，tgθ1為0.75；COSφ=0.9時，tgθ2為0.48

=767kW｛《1號配電室用電負荷計算表（一）》}×0.9×（0.75-0.48）

=690.3×0.27

=186.38kvar

同理可得：

（1） #1變SCB11-800kVA乾式變壓器（商業專變),根據《商業用電負荷計算》，無功補償計算應補償186.38kvar，最終補償320kVar（按變壓器容量的40%補償），單只容量為10kVar，5組、單只容量為30kVar，3組、單只容量為45kVar，4組；共計12迴路總補償320kVar；低壓無功補償裝置按實際功率因數進行補償，採用智能型補償裝置需分組配手、自動投切，不會發生過補償。通過驗算原變壓器配置的無功補償容量滿足本工程運行要求。

（2） #2變SCB11-1250kVA乾式變壓器（住宅公變),根據《商業用電負荷計算》，無功補償計算應補償458.29kVar，最終補償500kVar（按變壓器容量的40%補償），單只容量為20kVar，1組、單只容量為30kVar，4組、單只容量為45kVar，8組；共計13迴路總補償500kVar；低壓無功補償裝置按實際功率因數進行補償，採用智能型補償裝置需分組配手、自動投切，不會發生過補償。通過驗算原變壓器配置的無功補償容量滿足本工程運行要求。

（3）#3變SCB11-1250kVA乾式變壓器（商業專變),根據《商業用電負荷計算》，無功補償計算應補償415.16kVar，最終補償500kVar（按變壓器容量的40%補償），單只容量為20kVar，1組、單只容量為30kVar，4組、單只容量為45kVar，8組；共計13迴路總補償500kVar；低壓無功補償裝置按實際功率因數進行補償，採用智能型補償裝置需分組配手、自動投切，不會發生過補償。通過驗算原變壓器配置的無功補償容量滿足本工程運行要求。

（4） #4變SCB11-1000kVA乾式變壓器（消防及公共專變),根據《居民住宅負荷計算》，無功補償計算應補償325.43kVar，最終補償400kVar（按變壓器容量的40%補償），單只容量為10kVar，4組、單只容量為30kVar，3組、單只容量為45kVar，6組；共計13迴路總補償400kVar；低壓無功補償裝置按實際功率因數進行補償，採用智能型補償裝置需分組配手、自動投切，不會發生過補償。通過驗算原變壓器配置的無功補償容量滿足本工程運行要求。

幹變配置超溫跳閘保護、高溫發信。根據《乾式電力變壓器負載導則GB/T1094.12-2013》中5.12條款對幹變絕緣系統和繞組極限溫升的規定，採用H型絕緣材料的幹變外殼溫度極限值為180攝氏度，並且其繞組溫度極限值為205攝氏度。因此根據此條款本工程配電室變壓器均採用乾式變壓器其溫度保護設置為：115°跳閘，110°高溫發信，90°風機啟動，80°風機停並配套相應的溫溼度控制器。

11.1自備電源柴油發電機配置原則

消防、公共用電負荷的需要係數按照0.6-0.8考慮；如消防、公用負荷比較多的情況下：

(1）一般按消防負荷佔的比率大就按消防負荷選擇發電機；

(2）公用負荷佔的比率大就按公用負荷選擇；

(3）大型商場、超市、影院、醫院及國家重點機構等人口密集或重要的場所選擇發電機原則為按一級安保電源負荷的120%選擇。（一級負荷包括：消防用電負荷、應急照明、走道照明、值班照明、安防系統、客梯、排汙泵、生活水泵）。摘自《住宅建築電氣設計規範》及《（2017年新下發）20kV以下20kV及以下電網裝備技術導則》。

根據應急柴油發電機配備原則，本工程建築類型是以居民住宅及部分商鋪為主的新型小區，經負荷統計本工程一、二級消防負荷共計932.4kW，根據應急柴油發電機配備規範，發電機運行時若發生火災，則客梯、生活泵等非消防負荷出線開關在火警信號驅動下脫口，以保證消防負荷用電需求在應急發電機供電範圍，故只對消防負荷供電，非消防負荷基本處於停電狀態。為達到安全、合理以及經濟的配置柴油發電機容量，本工程的柴油發電機負荷容量採用比較非消防及消防負荷的大小，按照兩者間的較大者選擇。從表格數據中不難發現，消防負荷佔主體。因此本工程的柴油發電機容量按消防負荷來選擇，依據最大消防負荷著火情況考慮。即Pmax×K同時率=932.4kW×0.6=559.44kW；選用一臺600kW柴油發電機即可滿足備供需求。

綜上所述，本工程消防及公用負荷統計1819.6kW《詳見發電機負荷計算表（五）》，其中消防負荷為932.4kW，非消防負荷887.2kW 。故發電機配置一臺室內600kW，帶自啟動裝置，能實現自動投入及停機。

11.2市電與柴油發電機的切換原理

柴油發電機組是自備電站交流供電設備的一種類型，是一種小型獨立的發電設備，以內燃機作動力，驅動同步交流發電機而發電。柴油發電機組又稱移動電站，是一種備用電源，當外部電網發生供電緊張、故障或檢修暫停供電時，可通過啟動柴油發電機組供電，以維持正常供電，這在發生臨時供電、連續生產時突然斷電以及消防等方面發揮著重要作用。

本工程在#4消防及公共專變低壓側裝設監測失壓裝置，一般市電為正常電源，柴油發電機組應急備用，當市電故障時；監測失壓裝置發出信號（220V失壓信號）至發電機(自帶自動櫃)控制主板，控制主板採集到迴路電壓信號應急發電機啟動。（本工程採用 KVVP22-4×4mm2控制電纜）；當市電恢復時，切換裝置發出信號停機組，恢復正常供電。如機組容量不足時，切換裝置可發出信號卸掉次要負載；當市電恢復時，切換裝置可發出信號恢復被卸掉負載。轉換開關在自動位置，裝置自動運行；在手動（停止）位置，切換裝置自動切除，可在KIT上手動分合斷路器；市電與發電機組電源轉換時間調節範圍為0.1秒～240秒。
