原理圖原理圖：用來表示二次接線各元件（儀表、繼電器、信號裝置、自動裝置及控制開關等設備）電氣聯繫及工作原理的電氣迴路圖。習慣上將原理圖分為歸總式原理接線圖和展開式原理接線圖兩種形式。（1）歸總式接線圖：接線圖中的全部儀表、繼電器等設備以整體的形式來表示；接線圖將交流電壓、電流迴路和直流迴路之間的聯繫綜合地表達在一起；一次迴路的有關部分也畫在及接線圖中，這樣可清晰地表明二次迴路對一次迴路的輔助作用。其缺點是：不能表明元件的內部接線、端子標號及導線連接方法等，不能作施工圖紙。

（2）展開式接線圖：它是將二次設備接線圈和觸點的接線迴路展開分別畫出，組成多個獨立迴路。其特點是：交流電流迴路。交流電壓迴路、直流迴路分別畫成幾個彼此獨立的部分；同一儀表的線圈。同一元件的線圈和觸點分開畫在各自相應不同的迴路中，但採用相同的文字符號；圖形右邊有對應的文字說明，表明迴路名稱、用途等；各導線端子有統一規定的迴路編號。

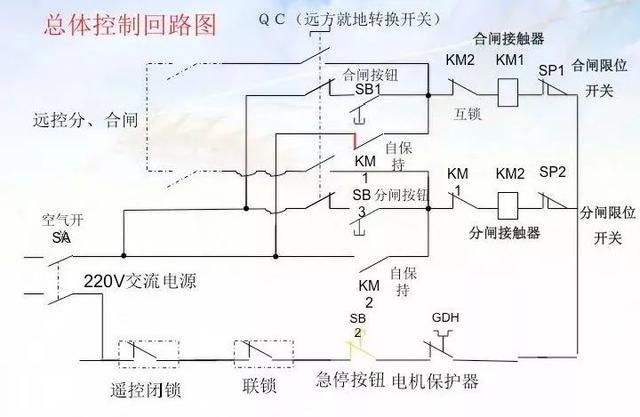

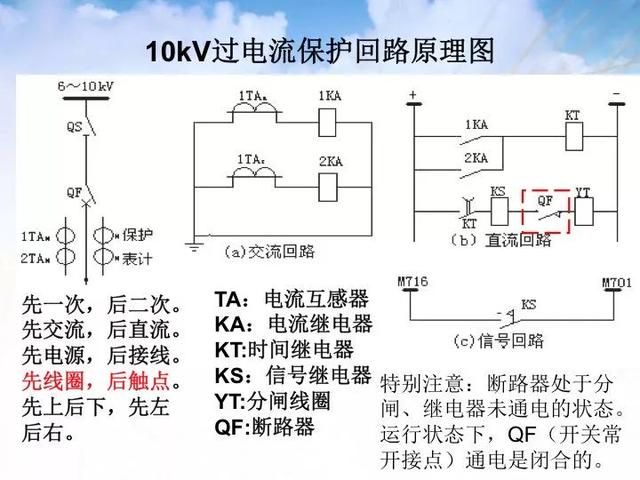

如何看分開式原理接線圖（1）「先一次，後二次」：圖中有一次接線和二次接線同時存在時，應先看一次部分，弄清是什麼設備和工作性質，再看對一次部分起監控作用的二次部分，具體起什麼監控作用。（2）「先交流，後直流」：圖中有交流和直流兩種迴路同時存在時，應先看交流迴路，再看直流迴路。交流迴路一般由電流互感器和電壓互感器的二次繞組引出，直接反映一次設備接線的運行狀況，先把交流迴路看懂後，根據交流迴路電氣量以及在系統發生故障時這些電氣量的變化特點，對直流迴路進行邏輯推斷，直流迴路就容易看。（3）「先電源，後接線」：不論交流迴路還是直流迴路，二次設備動作都是由電源驅動的，所以看圖時，應先找電源，再順迴路接線往後看，交流沿閉合迴路，直流從正電源沿接線到負電源，並分析各設備的動作。（4）「先線圈，後觸點」（特別關注）要分析觸點動作情況，必須先找到繼電器或裝置線圈，只有線圈通電，其相應觸點才會動作，觸點的接通引起迴路的變化。一張圖中線圈和其觸點是緊密相連的，遇線圈找觸點，遇觸點找線圈，是迅速看圖的技巧。（5）「先上後下」和「先左後右」：二次接線圖紙都是按照保護裝置或迴路的動作邏輯先後順序，從上到下，從左至右畫出來的。端子排圖、屏背面接線圖也是這樣布置的。所以看圖時，先上後下，從左至右看，符合保護動作邏輯，更容易看懂圖紙。（6）安裝圖紙要結合展開圖（特別關注）安裝圖一般是布置圖、接線圖和端子排圖，看起來沒有邏輯性，也基本上形不成迴路，所以要和原理展開圖結合起來看，利用圖紙上各接點的標點確定迴路的位置及含義。要想看懂電氣原理圖，還必須熟記電氣圖形符號所代表的電氣設備、裝置和控制元件，在此基礎上才能看懂電氣原理圖。
