鉛筆接收器（膠捲導電筆發射器）

2023-05-16 04:07:12

1937年5月出版的《All Wave Radio》雜誌對J.F. Gordon，W7CNP通過無線電發送傳真的方法進行介紹。收到的圖像如上所示。雖然該系統在理論上非常簡單，但它看起來確實非常耗費人力。

如上所示，接收的圖像在攝影膠片上再現。用鉛筆繪製的原始傳輸圖像顯示在左側。由於整個圖像是用鉛筆繪製的，因此它是導電的，並且可以用導電筆掃描。圖像上的所有點之間需要連續性，因此，字母全部通過鉛筆線連接。在傳輸之前，這些線路被線圈塗料或其他絕緣物質覆蓋。

然後在普通留聲機轉盤上掃描圖像，由同步電機驅動，以保持電路兩端的速度完全相同。通過觸控筆掃描圖像，該觸控筆支在與轉盤馬達相連的螺紋杆上。

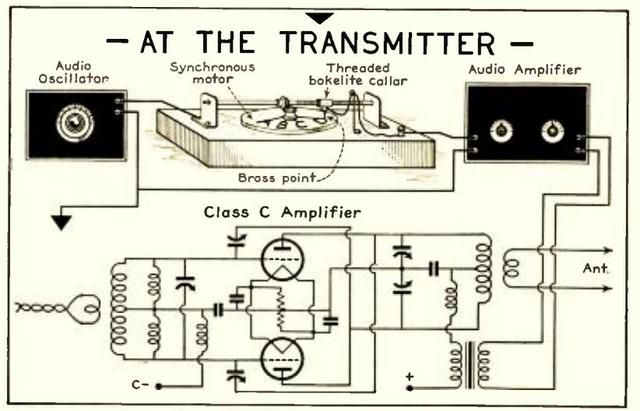

音頻信號通過電路從鉛筆導線發送到觸控筆，該信號用於發送到調製發射機。

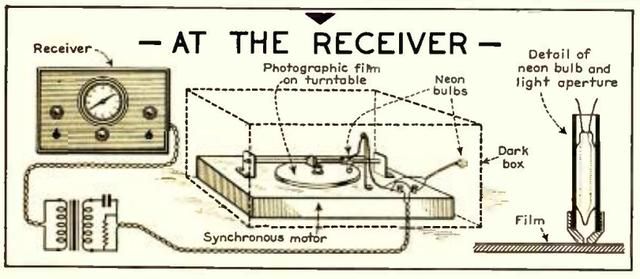

在接收端，採用相同的轉盤。為了接收，觸控筆由氖燈代替。將一片攝影膠片放在轉盤上，當然需要在一個黑暗的外殼中。第二個霓虹燈放在盒子外面，以確保系統正確接收。

霓虹燈由接收器音頻驅動。假設一切正常，當膠片顯影時，它會顯示原始鉛筆繪製圖像的負像。
