數碼管其實就是由7個LED組成一個「8」字，只要我們按規定的組合去顯示這些LED就可以形成數字了。因為一個「8」字有7個LED，這7個LED如果正極連在一起共用，我們把它叫做共陽，這7個LED如果負極是連在一起公共的，我們把它叫做共陰

更多精彩內容分享，請點右上角的關注哦！

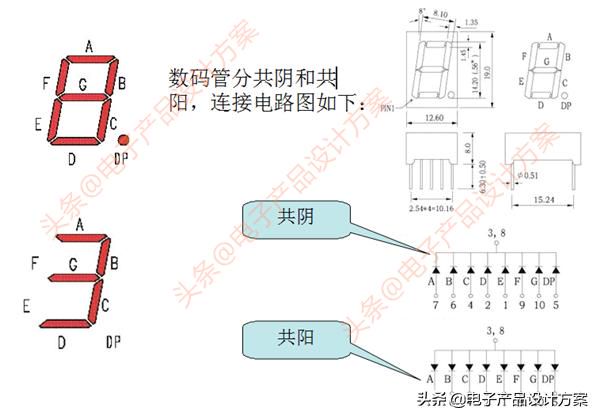

數碼管結構原理

有人可能會問，A、B、C、D、E、F、G是怎麼定義的，其實這已經是形成了一個行規，大家都是這樣排列的，你非常自己另外排的話，也不是不可以，但是別人可能就看不懂了。假如我們要顯示「3」,只要把A、B、C、D、G這幾段的LED點亮就可以了。多個數字數碼管的組合

本文以兩位共陽數碼管為例進行分享

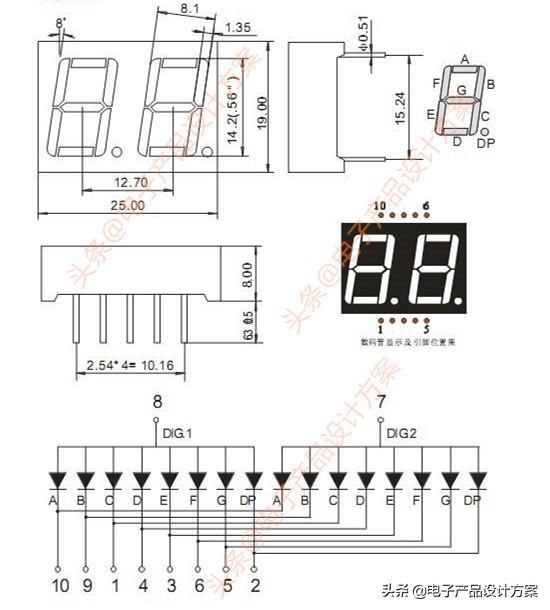

二位共陽數碼管結構

一個「8」只有七段，但數字的右下角有一個小數點，所以是八段的，我們把小點叫做DP一個數字有八段，兩個數字中的每個數字的共陽極端是單獨的，所以一共有10個引腳 數碼管驅動電路

同樣以兩位共陽數碼管為例進行分享

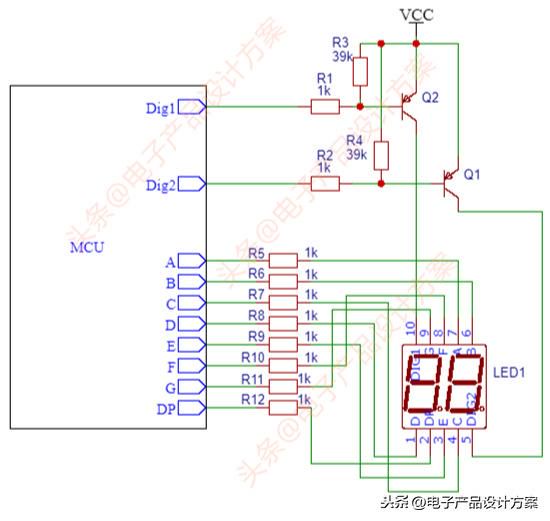

兩位共陽數碼管驅動電路

MCU輸出口Dig1控制第一個數字的公共陽極MCU輸出口Dig2控制第二個數字的公共陽極MCU輸出口A、B、C、D、E、F、G、DP控制段畫的亮和滅數碼管的動態驅動顯示原理因為兩個數字的A、B、C、D、E、F、G、DP也是公用的，所以數碼管的兩個數字其實是不可以同時點亮的我們需要進行分時掃描顯示，比如讓數碼管顯示「12」（第一個數字顯示1，第二個數字顯示2）流程如下1~6Dig1和Dig2設為高電平，A、B、C、D、E、F、G、DP設為高，此時Q1、Q2都截止了，沒有電流流過數碼管內部的LED，數碼管為熄滅狀態B、C設為低電平，Dig1設為低電平，此時第一個數字的B和C段畫點亮，顯示為「1」延時10ms，讓第一個數字的「1」持續點亮10msDig1和Dig2設為高電平，A、B、C、D、E、F、G、DP設為高，此時Q1、Q2都截止了，沒有電流流過數碼管內部的LED，數碼管又變回熄滅狀態A、B、E、G設為低電平，Dig2設為低電平，此時第二個數字的A、B、E、G段畫點亮，顯示為「2」延時10ms，讓第二個數字的「2」持續點亮10ms1~6步不斷的循環，1秒鐘可以循環50次，也就是說刷新頻率為50Hz因為人眼的視覺有暫留性的，超過50Hz的刷新速度是識別不出來的。雖然兩位數字是快速閃動的，但看起來還是靜止的。

數碼管顯示效果

以上是數碼管最基本的動態掃描原理分析，大家如果有興趣的話，以後我們還可以繼續的深入探討！
