建築電氣防雷接地技術交底（土建標準化工藝做法）

2023-04-20 16:25:42 2

分享了一系列工藝做法後，我覺得還是有必要說明一下。此系列做法是參照相關施工質量驗收規範及標準圖集，並結合自己積累的經驗做法。主要以簡練的文字、圖文並茂（部分圖片來源於網絡）的形式表達。由於本人經驗及精力有限，希望大家在閱讀時，要考慮項目的實際情況，對不符合自己項目的節點做法，要因地制宜加以優化後使用。對本系列文章中的不當之處，請及時指正，也歡迎大家討論和交流。

——土木小學生

這段時間有點小忙，所以中間停了幾天。今天繼續給大家分享——防雷接地

1、基礎接地網焊接做法

①、防雷接地利用結構基礎底板縱橫鋼筋，選出不小於φ16兩根主筋或小於φ16四根通常焊成基礎接地網。

②、一類防雷接地網間距不大於5×5米或6×4米；二類防雷接地網間距不大於10×10米或12×8米；三類防雷接地網間距不大於20×20米或16×24米。

③、轉角處可採用不小於φ12鍍鋅圓鋼或大一號φ14圓鋼上下搭接，左右雙面焊接連為一體，焊接長度不小於圓鋼直徑的6倍，焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

④、接地搭接焊部位由於條件限制，無法雙面焊時，可採用單面焊接，焊接長度加倍，不小於圓鋼直徑的12D。

2、套筒螺紋機械連接接地做法

①、建築物的鋼梁、鋼柱等金屬構件以及幕牆的金屬立柱宜作為引下線，各部件之間均應連成電氣貫通,可採用螺釘或螺栓連接

②、除設計要求外，兼做避雷網、引下線的混凝土梁、柱內鋼筋與鋼筋的連接，可採用螺絲扣的機械連接，嚴禁熱加工連接。

③、當地氣象局（政府）有強制接地跨接要求時，直螺紋套筒連接基礎接地網可選用不小於Φ12鍍鋅圓鋼跨接，跨接焊長度不小於鋼筋直徑的6倍，且雙面施焊，不得直接與螺紋套筒焊接。

④、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

3、接地體預留做法

①、根據圖紙設計，由基礎接地網或引上點柱筋，引至室外預留人工自然接地體，接地體採用40*4鍍鋅扁鋼與接地網焊接貫通。

②、接地體預留鍍鋅扁鋼，埋設深度不小於室外完成地面1米，距外牆長度不小於2米。

4、人工接地做法

①、人工接地體應選用長度不小於2.5米40*4角鋼、DN40鋼管或Φ20圓鋼，製作成垂直接地極，底部製作成錐形體。

②、接地極垂直打入地下，頂端距地面深度不大於0.6米，間距不小於兩根接地極長度之和，一般為5米；距結構牆面不小於3米。

③、多個接地極應連為一體，且與結構預留鍍鋅扁鋼焊接貫通。

④、經增設人工接地極後，測試結果應符合設計要求。

5、接地扁鋼防腐

①、接地鍍鋅扁鋼凡埋設於土壤內的焊接的部位，均應採用瀝青漆塗刷兩道防腐（直接敷設於混凝土結構內除外）。

6、總等電位聯結做法

①、主電源重複接地、電氣設備的保護接地採用室內環形導體將總等電位聯結端子板互相連通，作為室內總等電位箱。

②、環形接地體可利用基礎鋼筋焊接貫通，進總等電位箱採用L40*4鍍鋅扁鋼與基礎接地體鋼筋聯結。

③、鍍鋅扁鋼與接地圓鋼搭接焊長度不小於圓鋼直徑的6倍，且雙、面施焊。

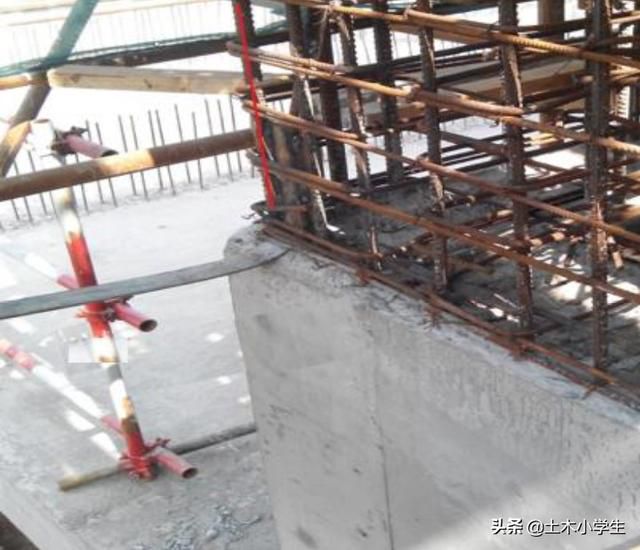

7、避雷引上線連接

①、避雷引上線根據圖紙定位，利用柱筋與基礎接地網鋼筋連接，採用兩根不小於Φ16柱筋對角焊，或四根小於或等於Φ14柱筋焊接貫通。

②、接地焊接應選用不小於φ12鍍鋅圓鋼或大一號φ14圓鋼進行焊接接貫通，搭接焊長度不小於圓鋼直徑的6倍，且雙面施焊。

③、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

④、避雷引上線按照圖紙要求的點位數量，對全數的引上線接地柱筋採用油漆標出明顯標記。

8、接地測試點預留

①、接地測試卡由避雷引上線柱柱筋引出，採用40*4鍍鋅扁鋼與柱筋搭接焊至外牆地面＋500mm處。

②、外牆裝修時，室外接地卡處，應設置專用接地測試箱。

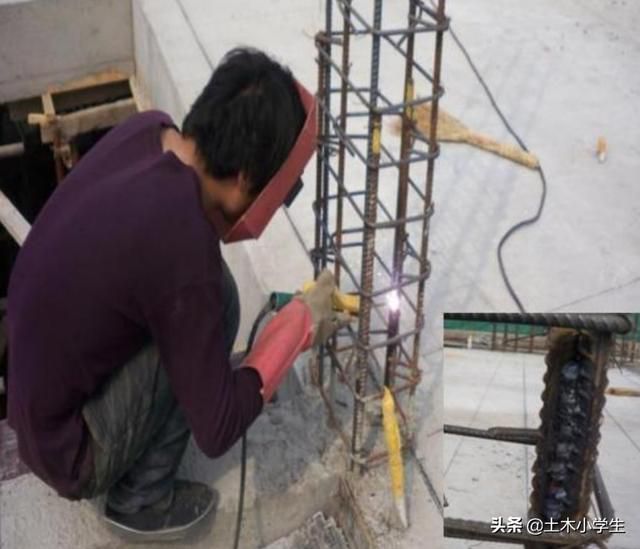

9、避雷引上線焊接做法（1）

①、根據主體結構進度，按照每層避雷引上線標記的對角柱筋搭接焊貫通。

②、柱筋至頂層位置應將兩根對角柱筋全部焊接貫通，並預留不小於Φ10鍍鋅圓鋼與避雷帶連接作為引下線。

③、搭接焊長度應不小於鋼筋直徑的6倍，且雙面施焊。

④、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

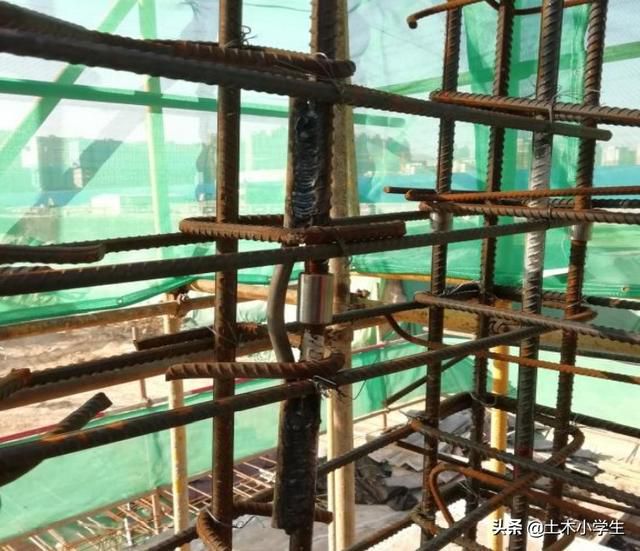

10、避雷引上線焊接做法（2）

①、當地氣象局（政府）有強制接地跨接要求時，螺紋套筒部位應選用不小於Φ12鍍鋅圓鋼跨接焊，跨接焊長度不小於鋼筋直徑的6倍，且雙面施焊，不得直接與螺紋套筒焊接。

②、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

11、入戶水管接地預留

①、出入戶金屬管道，在結構套管預留同時，應在套管旁預留40*4接地扁鋼，後期與鋼管接地連接。

②、鍍鋅扁鋼與附近避雷引上線鋼筋焊接，搭接焊接長度不小於鋼筋直徑的6倍，且雙面施焊。

③、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

12、均壓環做法

①、按照設計防雷等級，一類30米、二類45米、三類60米以上應設有均壓環安裝，

②、利用結構外牆圈梁直徑不小於Φ16水平鋼筋2根，每三層與結構柱內鋼筋引下線焊接貫通，成為一道均壓環。

③、搭接焊接長度不小於鋼筋直徑的6倍，且雙面施焊。

④、焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

13、外窗接地預留做法

①、按照設計防雷等級，一級30米、二級45米、三級60米以上的高層建築，外牆金屬門窗需做防側雷擊接地連接。

②、在外牆金屬門窗位置一側200~300mm高度，預埋Φ10圓鋼或25x4鍍鋅扁鋼，與就近結構的主筋焊接，每窗預留1個接點位。

③、搭接焊長度不小於圓鋼直徑的6倍，且雙面施焊。焊縫應飽滿、無夾渣、咬肉等缺陷，並及時清除焊渣。

④、預留接地點與金屬外窗連接件，可選用不小於4mm2軟銅線或編織銅線，燙錫後採用螺栓緊固連接。

14、局部等電位接地極預留做法

①、在衛生間局部等電位位置，應採用25*4鍍鋅扁鋼與地面內鋼筋網或混凝土牆面內的鋼筋聯結，預留局部等電位接地極。

②、搭接焊接長度不小於鋼筋直徑的6D，且雙面施焊。

③、焊縫應飽滿、無夾渣咬肉等缺陷，並及時清除焊渣。

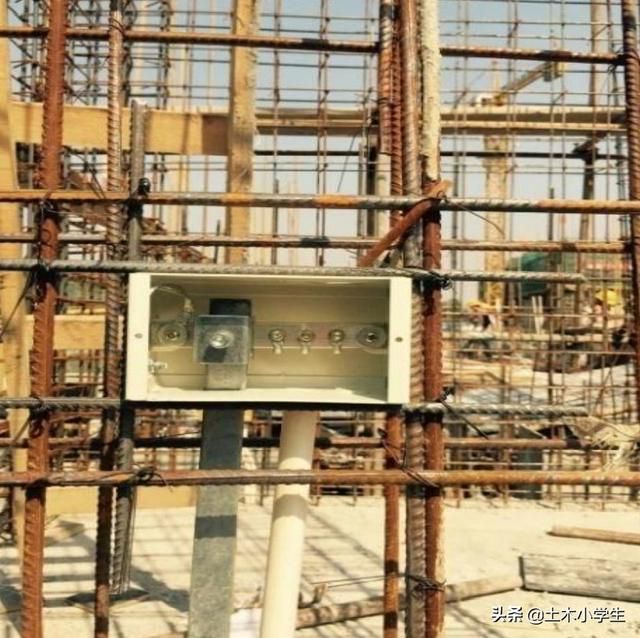

15、局部等電位盒預埋

①、在結構混凝土牆位置，局部等電位箱可隨結構一次性預埋，採用25*4鍍鋅扁鋼與地面內鋼筋網或混凝土牆面內的鋼筋聯結，接地扁鋼進入箱內2/3長度，採用專用接地卡緊固。

②、搭接焊接長度不小於鋼筋直徑的6D，且雙面施焊。

③、焊縫應飽滿、無夾渣咬肉等缺陷，並及時清除焊渣。

④、等電位聯結線應分別與浴缸、給水龍頭、散熱器等衛生設備的金屬管部位預埋線管，採用不小於2.5mm2軟線做可靠連接。
