目前看到的寧徳時代大模組產品大都是來自上汽系列，包括前段時間熱炒的榮威ER6，海外版的名爵，以及上汽大通的新車型。

上汽在兜兜轉轉了幾年後，這一次有了一個像樣的平臺技術，再也不用一個車型搞一樣了，明顯可以看出這一次的電池系統平臺共性技術更強：幾乎所有的包都長得差不多。

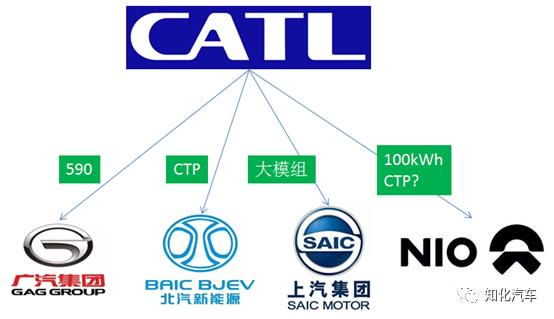

在之前與寧徳的合作中，上汽並沒有很好地享受到電池系統技術帶來的進步效益，廣汽率先採用了寧徳的590模組，北汽率先採用了寧徳的CTP技術，蔚來將率先採用寧徳的100kWh。不知是不是因為大眾的關係，還是決策層規劃的觀望，上汽自身反而沒有590產品，這讓它在標準模組（355/390）上多消耗了些時間。

大模組的出現，上汽才率先與寧徳共振了起來，發力推出新車型，上汽是寧徳時代目前推廣大模組技術的主力軍。根據大模組所開發的這一電池系統平臺稱之為E1。

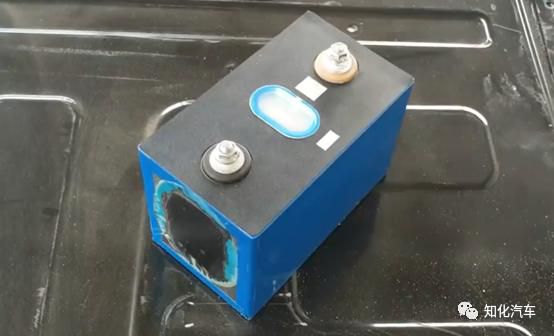

NCM523電芯

目前為止，看到的上汽車型均採用這款矮胖型電芯，199Ah，成組時為1並。上汽E1的電池包比能可以達到180Wh/kg，很多人認為應該是採用了NCM 811的電芯。實際上，該款電芯採用的是NCM523，實現如此高的比能，正是得益於大模組的集成技術。

從行業的交流反饋來看，寧徳時代放緩了對811的推廣，轉而回歸到NCM523或是622這個技術層面上來。這也反映了當前有關電芯技術路線再次膠著不定的局面。

這個局面從比亞迪刀片電池和CTP技術開始起步，到特斯拉正式推鐵鋰電池應用加速，並在三元車型不斷的自燃爆炸事件中越來越強烈地升溫。左右電芯路線的依然是三個主要因素：比能、安全、成本。三元電芯在比能上的優勢，被CTP和大模組集成上的進步給抵消掉了。當鐵鋰的電池包比能達到150左右，非811或NCA的電池包比能達到170、180的時候。安全和成本就成為決定性的因素，而這正是鐵鋰的優勢所在。

鐵鋰能否強勢反彈，或三元是否會加速銳減市場份額，接下來要看幾個關鍵因素的發展。

國內政策繼斷幹預路線的選擇幾乎看不到跡象了，補貼的影響很快也將微乎其微，這將讓整車企業能集中精力在市場的選擇上。

從市場上來看，左右三元電芯走向最重要的就是風向標特斯拉了。如果特斯拉在後面大規模採用鐵鋰電芯，並且自主開發的電芯也屬於無鈷類型，那三元的地位將大受衝擊。（乘用車）中高端車型採用三元，中低端車型採用鐵鋰的這一判斷也必需要重新評估。

因此，中高端車型是三元最不能丟的市場。

另外一個左右三元電芯市場份額的是韓國企業（LG/SDI/SK），從目前的報導(例:《Cobalt weighs on Korean battery firms before Tesla Battery Day》)來看，韓國電芯三巨頭明顯覺察到了特斯拉無鈷動向可能帶來的風險，但三者仍堅持認為三元將是主流（LG/SK將繼續NCM路線，SDI將到NCA路線）。由於韓國企業在全球範圍的供應份額，所以他們對於三元路線的看法就尤為關鍵。

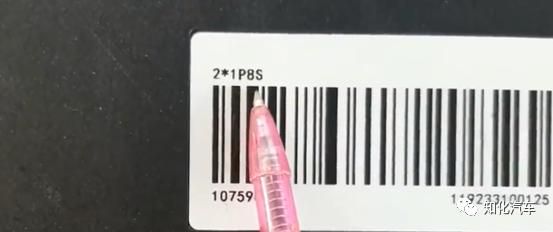

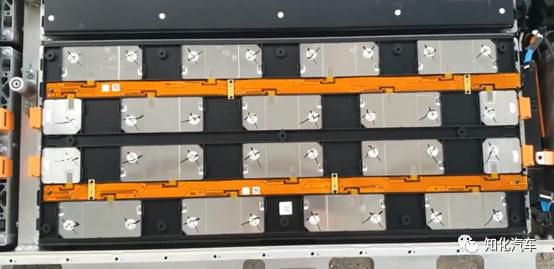

1並16串（2*1P8S）的大模組

模組共有16個電芯組成，一共8排電芯，每一排2個電芯，所以在成組上為先1P8S，再串一次，整個模組也就有4個輸出極（同一端各有一個正/負極），以便於連接。

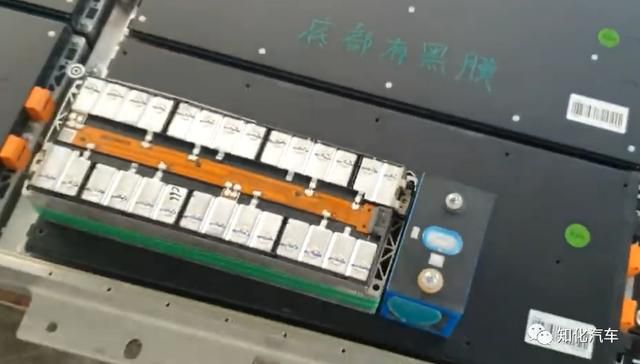

模組的高低壓為匯流排 FPC的形式，每個模組的一端有一個BMU。

大模組與標準模組的對比如下:

模組的基本尺寸如下：

長：742mm*寬303.5mm*高110.5mm，可以看出，僅在長度上，兩個模組的長度約為1.5m；

比能上，電芯按199*3.65的能量來算的話，將達到210Wh/kg左右，如果按包的比能在173-180Wh/kg，那麼模組到PACK級的成組率為82.4%－85.7%。

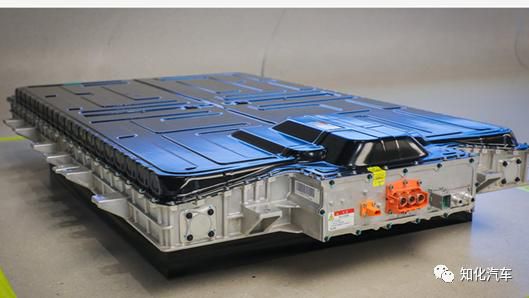

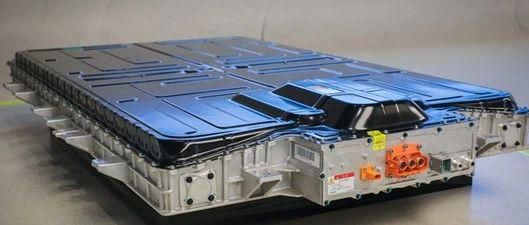

縱向布局的PACK

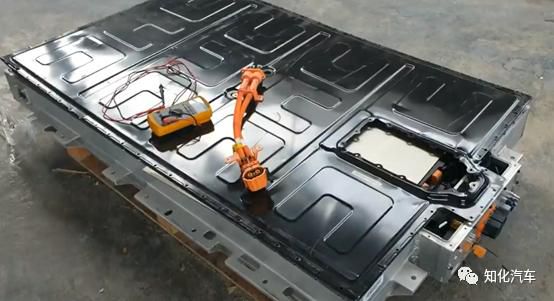

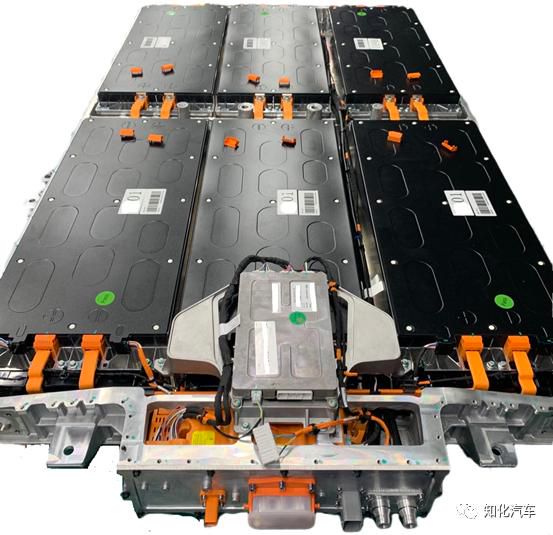

不同車型的PACK在外形上會稍有些不一樣，這主要體現在上蓋的幾何加強紋路設計，以及下箱體四個周邊與整車固定的掛點形式與數量上。但在模組的布置上是相同的，6個大模組，分兩排三列進行安放。

ER6的72.7kWh的電池包還沒有看到過，銘牌上所能見到的均為69.9kWh，電壓平臺351V，容量199Ah，重量根據不同的包有所變化，在400kg上下。

整個包看上去整體十分簡潔，這裡不再詳細介紹，選擇幾點如下：

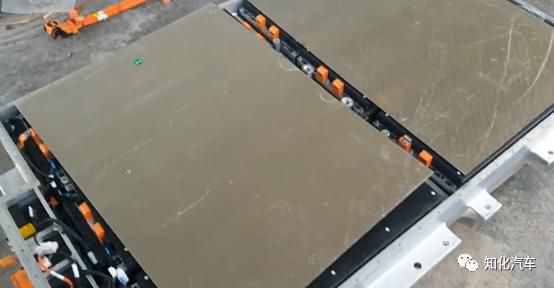

兩大片的熱失控防護金雲母。

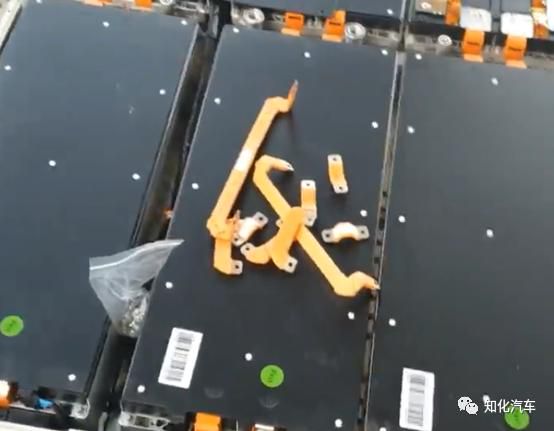

模組之間連接用的busbar。

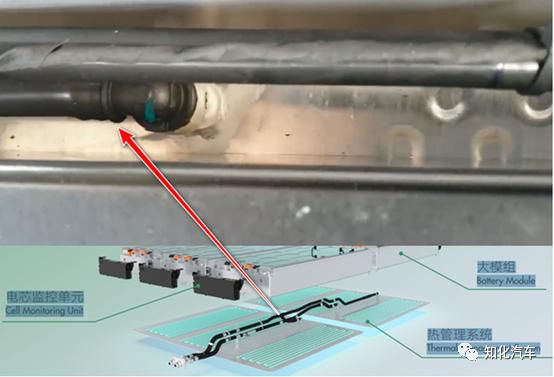

電池包中央縱向布置的水冷管。

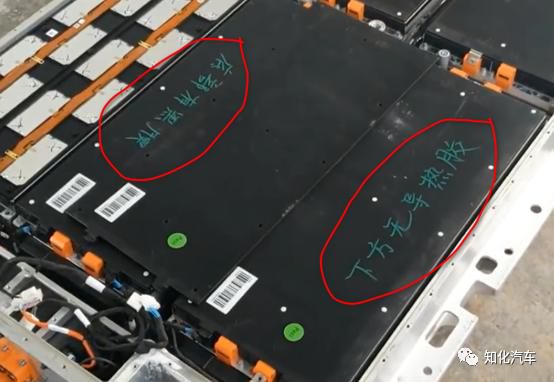

一些特別標註：「下方無導熱膠」、「底部有黑膜」。

寧徳時代的另一個大模組技術將會從即將上市的國產Model 3上得以一窺真容，但與比亞迪相似的CTP技術仍沒有看到任何的信息披露出來，反而是直接提出了CTC （Cell to Car）的理念。

比亞迪的CTP將率先在漢以外的其他車型上推廣開來，再進入其他車企的應用中；而LG的590模組目前已在國內非大眾的車企中進入了實質性應用，新的車型也即將進入量產。

這三類集成技術的推廣狀態很關鍵，決定了未來2－3年這3家電芯企業的市場份額走向，最終好的技術還是需要好的產品來彰顯。
