形狀和位置公差

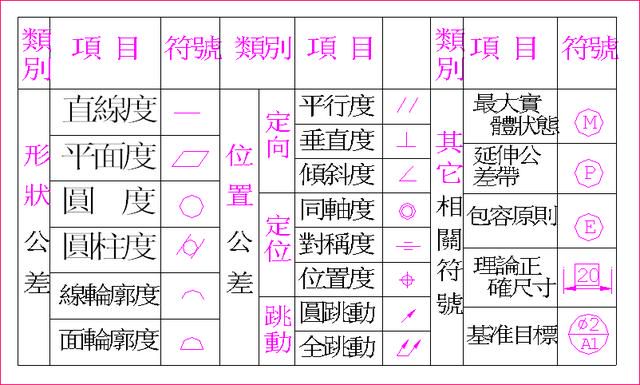

形位公差的公差特徵符號

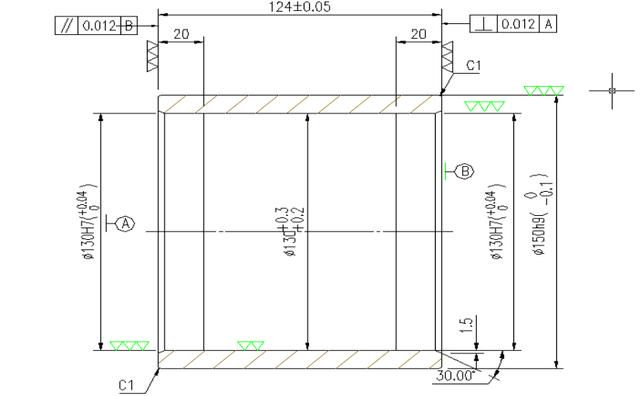

形位公差的標註

注意事項:

a.避免在圖面上對同一尺寸作重複標註;

b.標註的尺寸應便於量測;

c.標註時要根據實際使用選擇正確標註基準;

d.不要注成封閉的尺寸鏈.

註解部分主要註明在製造過程中應達到的一些質量要求或使用作補充;

a.使用材料;

b.鍍層要求;

c.零件料號規定;

d.未注圓角大小;

e.QC管制尺寸要求;
