cad三維轉換視圖時ucs坐標偏位了（CAD坐標系ucs圖標樣式）

2023-05-07 18:28:38 3

畫圖的十字標的大小顏色設置在選項裡，那你知道左下角的ucs圖標的設置在哪裡嗎。

位置：

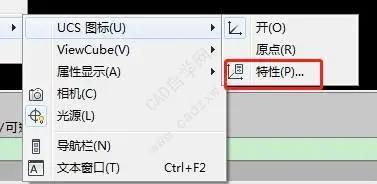

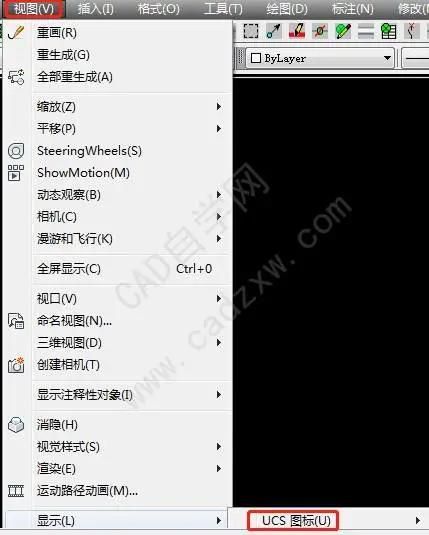

通過菜單欄，視圖，顯示，ucs圖標，特性。即可調出來ucs圖標相關設置的窗口。

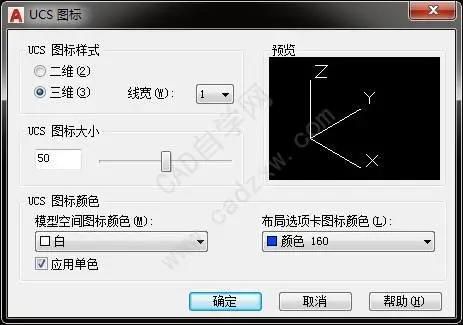

Ucs圖標樣式

一般選三維，模型裡之所以只能看到xy軸，是因為我們用的二維畫圖，所以未顯示z軸。切換成三維就是三維樣式。

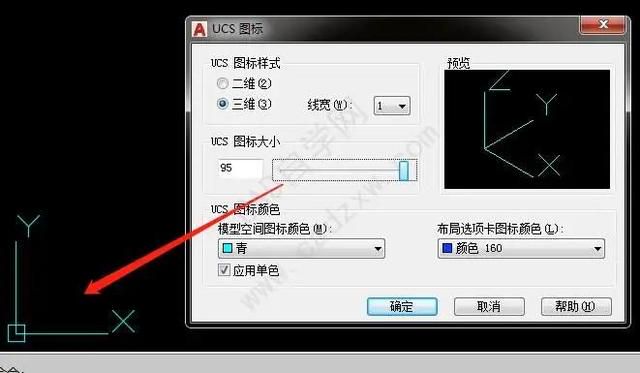

Ucs圖標大小

左下角的x軸y軸的大小。

Ucs圖標顏色

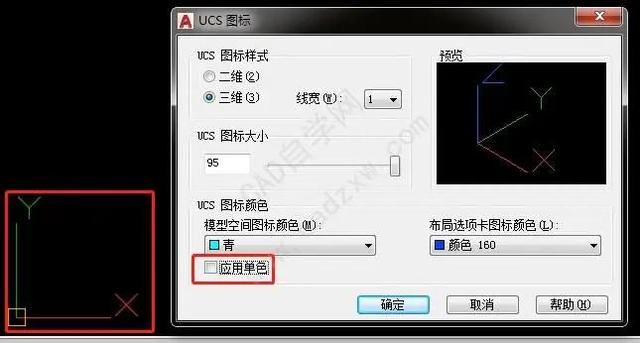

模型裡和布局中的ucs顏色都可以隨意更改。當勾選單色的時候，模型裡顯示的是你選定的圖標顏色，如果不勾選，就是默認三色。

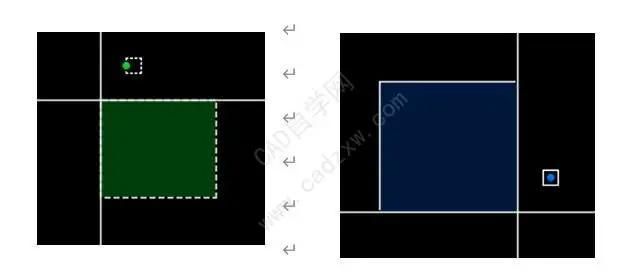

還有其他奇奇怪怪的對象顏色修改，比如框選，你向上拉和向下拉的顏色都可以修改。此項修改在工具，選項，選擇集，預覽下可修改。可以試試玩一下。

Cad本身就是個軟體，不存在無趣還是有趣。當你發現有趣的時候，是因為你是個有趣的人，因為有趣只有在與有趣共頻的時候才叫有趣，不然你會將它叫做無聊、無趣、沒意思。
