海韻sfx-l電源評測（顏值高還是實力高）

2023-04-28 05:31:03 2

在去年11月份，海韻推出了一款千瓦級白金牌全模組電源——Snow Silent-1050，同系列中還有另外一款低瓦數的Snow Silent-750。海韻的Snow Silent系列基於第二代P系列白金方案改進而來，外殼採用全白色的塗裝，用現在的話來說就是，它有著很高的顏值；以Silent命名，在靜音方面也有兩把刷子，由S³FC溫控技術加持，可以在電源半載內進入Fanless風扇停轉模式。我們拿到實物時，確實感受到這款Snow Silent-750白金全模組電源的精緻。

海韻Snow Silent-750白金電源，類膚質塗層鍍鉻裝飾條，顏值爆表

海韻Snow Silent-750白金電源的額定輸出功率為750W，屬於中檔瓦數，通過80Plus白金牌認證，具體的型號是SS-750XP2S，從型號可以看出是基於第二代小瓦數的白金P系列改進而來（帶S後綴的不僅僅是蘋果和尼康），具備白金XP2系列的一切特性，例如海韻專利的高效能直流轉換技術、DC2DC輸出設計、2%以內的電壓調整率、全模組接線設計、HybridSilentFan溫控功能、高可靠度的105℃日系電容用料等等。此外，Snow Silent-750的質保長達7年。

按我個人的理解，海韻Snow Silent-750更像是一顆限量版的白金P系列電源，和灰色的P系列相比走的是另外一種完全不同的風格的路線，滿足一部分高端玩家的需求。

海韻Snow Silent-750白金電源的外包裝採用純白色的設計

包裝底部是多國語言介紹，包裝上有著燙金裝飾條

80Plus白金牌認證

海韻Snow Silent-750白金電源的技術特徵

海韻Snow Silent-750白金電源包裝背面也對各種特有的技術進行介紹

重點部分，Snow Silent-750的電源長度為17cm， 12V輸出能力744W

開始開箱，內包裝盒的一面有一個笑臉開口方便用戶抽出內部的包裝盒

內部是一個印有海韻logo的純白色包裝箱

說明書以及顯卡PCIE電源接口接線建議放在最上一層

這張建議指的是，對於顯卡電源接線，使用儘可能多的線纜可以有效減少功率損耗，提高效率

海韻Snow Silent-750白金電源外層由一個白色的絨布袋包裹，而不像以往是黑色絨布袋

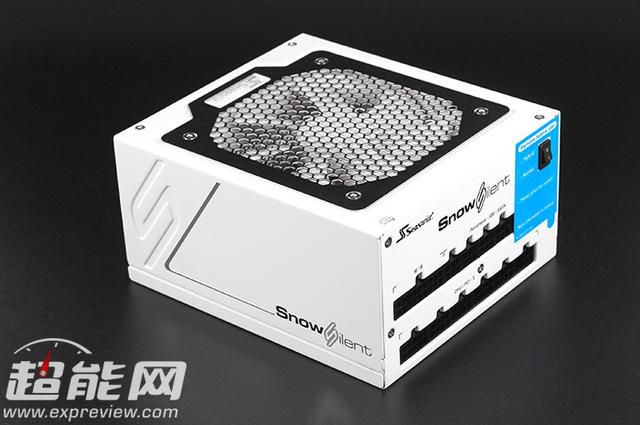

海韻Snow Silent-750白金電源純白的外觀和鍍鉻的裝飾條看起來非常優雅

整個電源的外殼採用類膚質的白色塗層，手感非常柔和細膩，但又不像鍵鼠上的類膚材質容易打油，海韻使用的這一種塗層不容易留下指紋，在塗層之上又噴塗了指示所用的文字，最上面一層則是鍍鉻的裝飾條，據稱這一種外殼工藝的生產工藝難度要比常規的高，產量並不多，可想而知成本也不會很低。

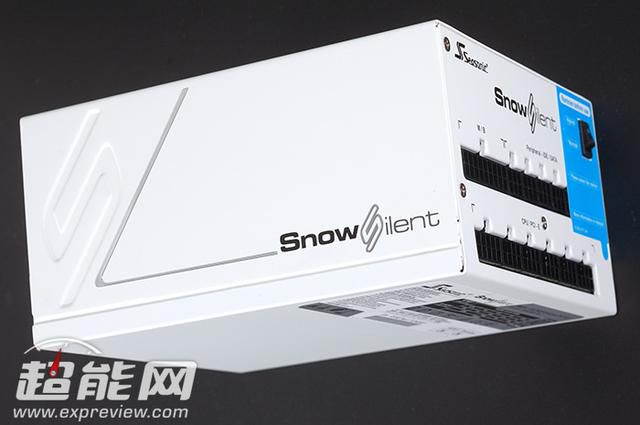

側面「L」狀的裝飾條便是電鍍材質，而S字母是衝壓而來

玩家們應該對海韻的全模組接口設計不陌生，頂部的開關用於切換溫控方式

其中海韻Snow Silent-750的溫控分為Hybrid和Normal兩種，對應的便是S3FC和S2FC，其中S3FC溫控方式直到電源負載大於50%才開始啟動風扇，而在之前風扇是不會轉動的。常規的模式是S2FC，風扇在半載之前會以16分貝靜音模式巡航，用戶無需擔心電源過熱或者是風扇不轉動懷疑風扇故障（第一代的海韻X系列是不帶這個溫控開關的，確實有部分玩家以為風扇壞掉了）。

蜂窩式的通風孔，最有效率的一種通風孔設計，AC開關和插座也是白色的

輸出標籤位於電源背面

輸出規格，12V為單路設計，輸出能力62A/744W，足夠應付高端的PC平臺

風扇的外部裝飾框也是鍍鉻的材質

散熱風扇採用的是12cm FDB液態軸承風扇，不同於X/P系列採用的山洋電氣9S滾珠風扇

透過風扇的鍍鉻進氣孔，可以看到內部的PCB也是純白色的，這裡我們等後面的拆解再來展示。

海韻的logo

附件箱裡有3個袋子，分別是兩袋模組線和一代扎帶、安裝螺絲和信仰logo貼紙

線材方面就不是白色的，後續海韻應該會有官方的訂製銀線推出，滿足高端玩家的需求

海韻的這款Snow Silent-750是我近期見到的最漂亮的電源，高端大氣。雖然是類膚質的塗層，但在長時間的拍攝、測試中外殼並沒有留下指紋，這一點比常見的類膚材質要好很多。性能方面，由於是基於海韻白金P系列改進來的，所以一點都不弱，後面的測試章節會對性能進行詳細的分析。

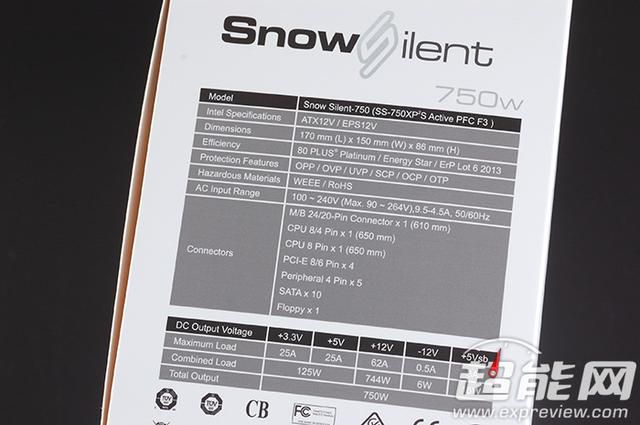

海韻Snow Silent-750電源規格

◆ 海韻Snow Silent-750電源拆解及電路分析

散熱風扇

海韻Snow Silent-750電源採用的是來自鴻華的12025風扇，型號HA1225M12F-Z，12V/0.45A。不同於X/P系列使用的山洋9S滾珠風扇，海韻換為FDB液態軸承風扇也是為了換取更極致的靜音表現。

海韻Snow Silent-750使用的是On Semi NCP1654控制PFC Champion CM6901控制的全橋諧振同步整流 DC2DC的方案，屬於海韻兩套高端方案中小瓦數的一套。相比我們之前測過的相同方案的X-650 KM3（以及我們並沒有測試過的小瓦數P系列），Snow Silent-750在電路和組裝方面進行了微調和優化，方案足夠成熟。單從表面上看，Snow Silent-750的PCB阻焊顏料換為白色（雖然一定程度上對檢修會帶來麻煩，但為了顏值就是不妥協）， 12同步整流的散熱片也進行了改進，增加了鰭片以換取更大的散熱面積。

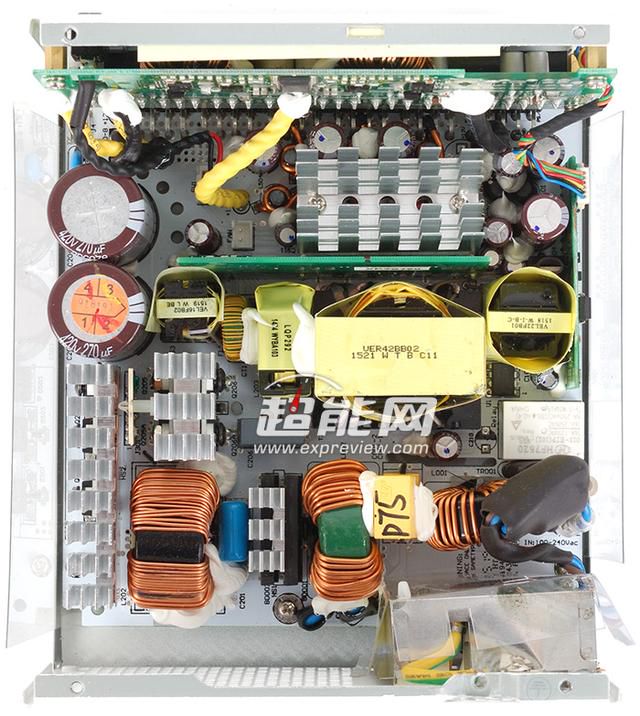

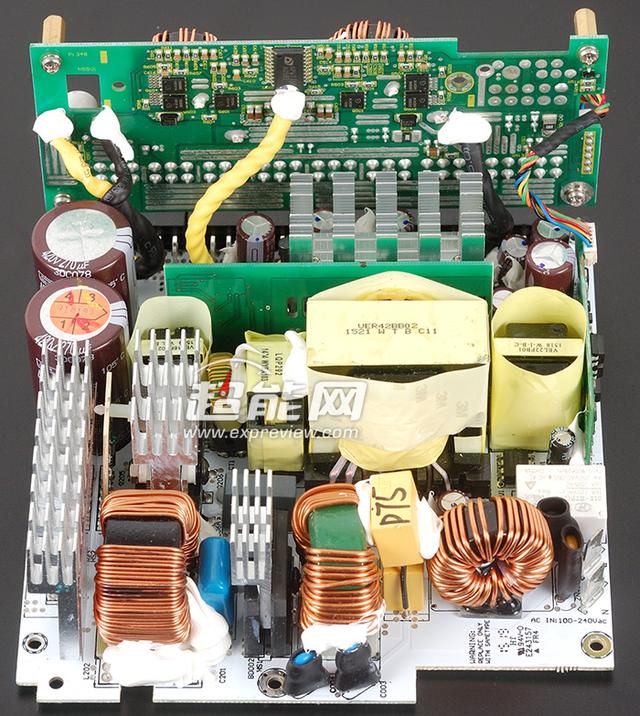

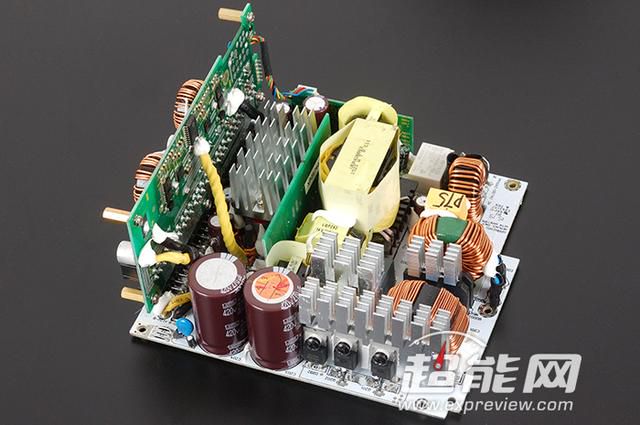

海韻Snow Silent-750內部結構

一級EMI設置在AC插座後方並且加以屏蔽罩，這也是海韻近期慣用的做法

風扇溫控開關的引線穿過模組PCB連接到主PCB，拔掉引線之後取出主PCB

外殼部分的組裝工藝和之前也有所不同，但可以發現外殼上仍然有加強散熱的導熱貼

整個PCB內部導線接線段、電感、變壓器大都使用膠水進行固定，一方面加強了固定的牢固程度，減少運輸途中外力導致的脫落的發生，另外一方面，也對電感、變壓器起到固定作用，同樣減少了元件工作時產生的振動及可能引發的嘯叫。

PCB背面，高低壓分區，走線清晰焊點飽滿，高水平的layout和做工

EMI器件非常完整

兩枚整流橋為LT GBJ1506，600V/15A，並聯共享一個鋁製散熱片，餘量巨大

高壓側開關管

兩枚PFC管是英飛凌IPP60R199CP，650V/10A@100℃/0.199Ω/TO220封裝，PFC二極體是ROHM的SCS106AG碳化矽肖特基二極體，600V/10A。

主電容，日化KMR 270μF/420V/105℃ x2，等效540μF

PFC主控子板，主控為安森美NCP1654

全橋諧振的四枚開關管

四枚管子均為英飛凌IPP50R250CP，550V/9A@100℃/0.25Ω

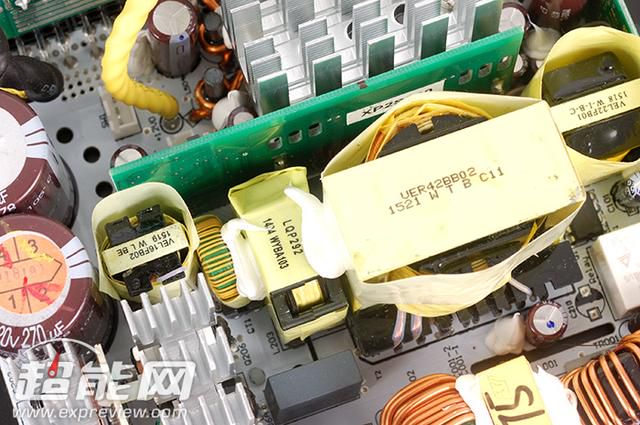

驅動變壓器、諧振電感、諧振變壓器和待機變壓器

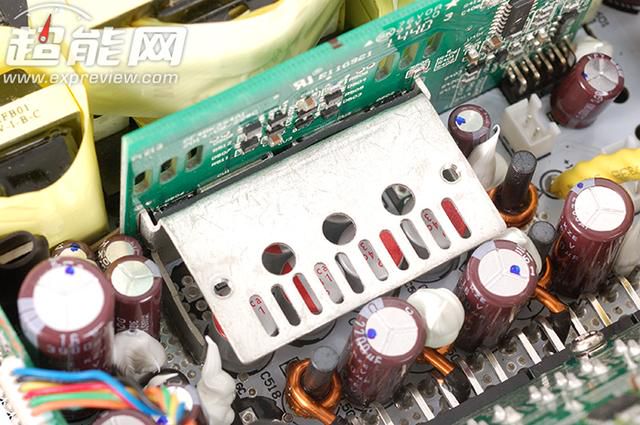

12V同步整流電路，我把散熱片拆下

同步整流的MOS由於安裝在散熱片下面，所以無法知道它們的規格，這個角度可以看到6顆富士通FP固態電容

12V的輸出濾波陣容，富士通的FP固態和日化KZE電解混合使用

5V和3.3V的DC2DC電路，主控為Anpec APW7159

5V和3.3V各3枚英飛凌BSC0906NS，30V / 63A /3.5mΩ

模組PCB整合了DC2DC電路，採用了大量日化固態電容作為最後一級濾波

5Vsb待機電路，待機主控IC為英飛凌ICE2QR4765

CM6901主控

◆ 海韻Snow Silent-750電源測試

每一個測試項目的設置參數以及意義可以參考我們的文章《如何看懂電源評測，超能網電源評測體系介紹》。

均衡負載測試數據匯總，其中PF值為230Vac下測得

轉換效率：13.64分（滿分15）

繼承海韻P系列白金牌的特性，海韻Snow Silent-750在轉換效率部分表現非常優秀，幾乎整條效率曲線都在80%以上，30W的輕載狀態就已經達到79%的轉換效率，50W輸出已經達到85%，意味著在低負載情況，例如搭配功耗非常低的ITX平臺，都能有非常好的效率表現。

230V的市電電壓下，功率提升階段海韻Snow Silent-750表現也相當理想，100W輸出時效率達到91.2%，300W輸出時效率達到峰值，效率高達93.88%，750W滿載的效率為92.59%，也是非常高的。

而115V情況下，20%、50%、100%負載的效率分別是91.89%、92.45%和90.31%，80Plus白金牌認證這三個點的需求分別是90%、92%、89%，80Plus白金牌驗證測試達標。

風扇轉速

風扇轉速，測試室溫為25℃

風扇轉速方面，Normal模式下，這顆風扇的起轉轉速約460RPM，並且到600W輸出時僅提升到528RPM，528RPM意味著什麼呢？把耳朵緊貼著電源進氣口才可以聽到風切聲，這個轉速要低於一般高端玩家機箱中的機箱風扇（恐怕沒有多少人用低於600RPM以下的PWM機箱風扇吧），滿載時風扇轉速提升到1220RPM，對於12cm的動態油封軸承，轉速以及噪聲不算大。

Hybrid模式下是真正的Silent！輸出低於400W風扇是不會動的，450W時風扇開始以500RPM巡航，600W開始加速，滿載也是在1250RPM的水平。

待機效率

空載純待機是指電源接通AC而不開機的狀態，按Intel ATX12V 2.31規範中的推薦值，5Vsb在100mA/250mA/1A的負載下轉換效率應該高於50%、60%、70%，待機空載小於1W。從我們v1.01版本測試體系開始增加了2檔待機電流測試，擴展到2A。

5Vsb功耗及效率

5Vsb電壓情況，最大偏離2.6%，調整率2%

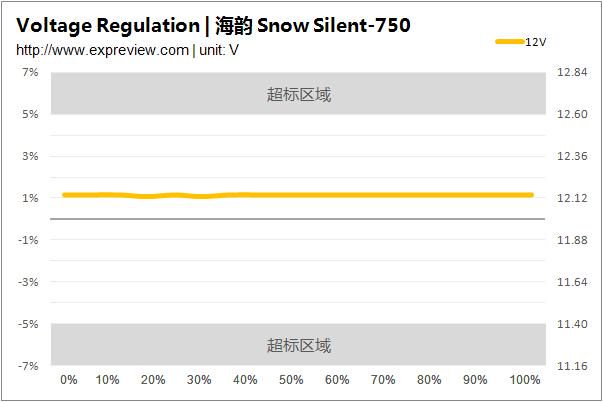

電壓穩定性：13.07分（滿分15）

海韻Snow Silent-750的三組主電壓輸出偏離，12V、5V和3.3V分別在1.14%、1.06%和1.3%，負載調整率是0.05%、-0.04%和0.27%（你沒看錯），12V和5V幾乎就是紋絲不動。看來海韻是故意把電壓調校在 1%的水平，電壓穩定性異常強大，我評測電源多年以來摸到無數電源，這是目前為止電壓負載調整率表現最好的電源，沒有之一。

紋波及噪聲測試：13.25分（滿分15）

紋波和噪聲是電源直流輸出裡夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX12V 2.3.1規定， 12V、 5V、 3.3V、-12V和 5VSB的輸出紋波與噪聲的Vp-p（峰-峰值）分別不得超過120mV、50mV、50mV、120mV和50mV。過高的紋波會干擾數字電路，影響電路工作的穩定性。

我們使用數字示波器在20MHz模擬帶寬下按照Intel規範給治具板測量點處並接去耦電容，對電源進行滿載紋波的測量。示波器截圖分為低頻下和電源開關頻率下的波形，低頻下的紋波峰峰值作為打分基準，開關頻率下的紋波波形及測量值作為參考。

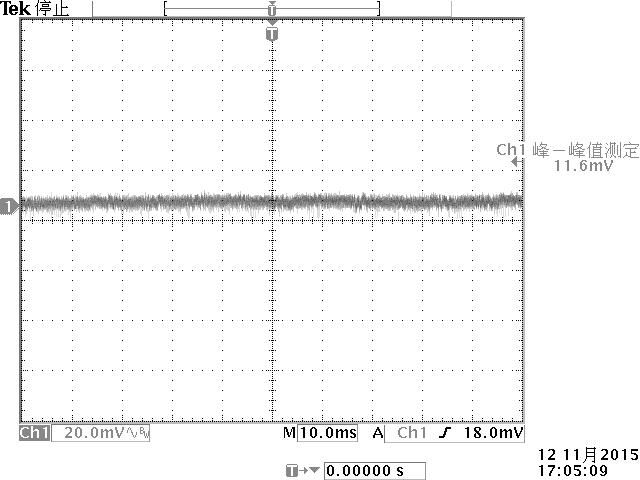

滿載紋波-低頻

海韻Snow Silent-750在滿載時的12V、5V、3.3V低頻紋波為26.4mV、11.6mV和12.4mV，符合海韻一貫低紋波低噪聲的傳統。

交叉負載測試：8.84分（滿分10）

交叉負載測試項目我們按照Intel ATX12V 2.3和SSI EPS12V 2.92電源設計指導的要求，制定出750W電源交叉負載圖表。

值得注意的是，我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點，分別是交叉負載框裡的左下、左上、右上和右下角四個點。

這四個點的意義分別為：

左下角（A點）：整機最小負載；左上角（B點）：輔路最大負載、12V最小負載，例如多個機械硬碟同時啟動的情況；右上角（C點）：輔路最大負載、整機滿載；右下角（D點）：12V最大負載、輔路最小負載，例如使用單個固態硬碟運行3D遊戲的情況；

測試點的X坐標表示總的 12V的輸出功率，Y坐標表示 5V和 3.3V的輸出功率之和。

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，除-12V之外各路偏離率允許的值都為±5%。

750W交叉負載加載圖表

海韻Snow Silent-750在本項測試中表現非常優秀，三組電壓都保持在1%的水平，按產品研發的思路，海韻故意讓電壓稍微高出1%，以減少傳輸中的線損，在橫向的比較，12V在四個點中的波動僅為0.1%，5V是0.12%，3.3V是0.6%。

保持時間測試：5分（滿分5）

掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是 12V、 5V和Power-OK（Power-Good）信號的保持時間。

SSI EPS12V 2.92伺服器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下保持時間應該大於18ms，而Power-OK信號的保持時間要求是大於17ms。

掉電保持時間如此受關注，是因為其很大程度上關係到硬體的壽命，Power-OK保持17ms意味著面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬體能夠做出應急處理，比如機械硬碟的磁頭歸位、SSD的掉電保護。

海韻Snow Silent-750的保持時間是在75%負載（DC輸出562.5W）的情況下測得。

對於12V和5V，及格的標準是保持時間等於或者大於18ms，Power-OK（或者稱PG,Power-Good）時間應該等於或者大於17ms。海韻Snow Silent-750的12V為38.2ms，5V為39.6ms，Power-OK為31ms，三路輸出保持時間比較均衡，而且總的保持時間都比較長，拿到滿分。

◆ 海韻Snow Silent-750電源得分及點評

海韻Snow Silent-750白金牌電源超能指數

按照我們的評分標準，海韻Snow Silent-750電源在測試中得到101.23分，突破了之前我們立下的標杆分值。

海韻Snow Silent-750電源是在海韻小瓦數的白金P系列方案的基礎上改進而來，繼承優秀的外觀設計、人性化的全模組接線、高規格用料以及旗艦級的性能，為了換取更極致的噪音表現，海韻更換了噪音控制更好的FDB油封軸承散熱風扇，也進一步把溫控優化到一個近乎理想的層次，得到目前為止僅次於Fanless電源的噪音表現。

因為我們的評測分數幾乎都是以性能換算的，我們還是以數字來說話，從高達101.23的得分就足以反應出海韻Snow Silent-750電源在電氣性能方面的優秀表現，轉換效率、電壓穩定性、紋波抑制、交叉負載、保持時間等電氣性能都是旗艦級的，性能沒有什麼無可挑剔的。高顏值、高轉換效率以及靜音表現，註定了它既適合ITX平臺，也適合高性能的PC搭建。

和海韻的高端產品線一樣，海韻Snow Silent-750電源擁有長達7年的質保時間。不過就如我在文章開頭所說的，這一款產品更像是一款限量版電源，它的外殼使用了特殊材質，產量並不高，海韻官方的定價是1499元(經確認價格為1499而並非此前的1299)，並且目前在國內沒有零售，即便是後續有開賣，我想也應該是限量銷售。

鑑於海韻Snow Silent-750電源在評測中表現出極致的電氣性能，我們決定授予它「超能網編輯推薦獎」。
