機器視覺快速尺寸測量系統(機器視覺測寬儀)
2023-07-22 17:04:29
說起在線測寬儀,你都知道哪些類型,光電、雷射、機器視覺?這些都是可進行在線寬度檢測的設備,根據現場及檢測需求,選擇某個原理進行寬度尺寸檢測即可,本文主要介紹一下機器視覺法的測寬儀。
測寬儀主要由測頭箱部件、測頭支架、配電箱、控制櫃、水冷風冷系統、吹掃系統等組成。測寬儀內設置4臺工業相機和兩臺雷射光源,可實時採集被測物的寬度數據。測頭及雷射光源箱內部配套風冷及水冷系統,用於設備內部降溫。視窗框配吹掃系統,儘量避免灰塵、霧氣對測量精度的影響,控制系統用於控制設備運行,和數據計算、圖像處理等工作。
設備參數測量精度:±2mm
主機設備尺寸:3014*900*1030
測量範圍:980-2100
相機解析度:≥3312*2496
工作電壓:~220V±15% 50Hz
工作方式:連續
環境溼度:小於85%RH
環境溫度:-20℃~65℃

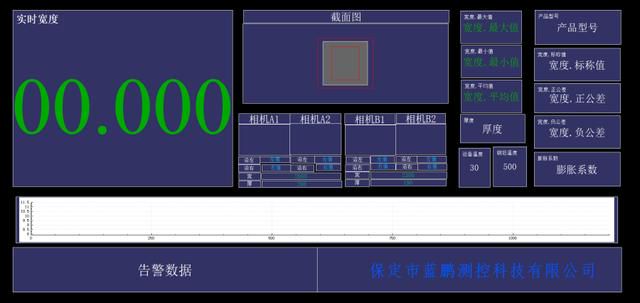

測寬儀軟體系統運行桌面的快捷方式進入如下主界面,在主顯示區的左上實時寬度顯示區顯示的內容是實時測量到的寬度,然後依次往右是截面圖,把實時寬度數值圖形化顯示出來。截面圖的下方是四個相機的顯示圖像(二值化處理後),包括每個相機的左側右側像素位置,兩個相機的位置計算出來的厚度,四個相機結合厚度計算出來的寬度等等值。再往右側是當前選擇的產品型號和標稱公差等信息,如果當前實時寬度超出了標稱公差,顯示數據會變色(上超差紅色、下超差黃色、正常綠色),同時會發出聲光報警。下面是趨勢圖,可以顯示隨時間變化的寬度變化。
機器視覺測寬儀是自動化在線檢測設備,做到了高性能的尺寸檢測,安裝在產線上,實時提供當前測量值,廠家定製,更符合產線需求。
,
