無線網橋

無線網橋是一種在視頻監控傳輸領域常用的無線設備，雖然它和無線AP、無線路由器一樣也是無線設備，但它不是用來搭建WiFi覆蓋，而是用來無線傳輸監控視頻數據。跟有線監控中的交換機一樣，無線網橋是無線監控中的重要傳輸設備，廣泛應用在室外監控視頻無線傳輸和電梯監控視頻傳輸這兩大領域中。

01

如何選擇合適的網橋型號？

選擇合適的網橋需要考慮：傳輸距離，帶攝像頭數量及周邊信號的幹擾情況。

以網橋點對點橋接傳輸距離及帶攝像頭數量為例，電梯幹擾小，距離一般100米以內，推薦2.4GHz 500米電梯專用網橋 O1;學校，小區，塔吊等靠近居民樓，距離1公裡以內，周邊路由器幹擾大，推薦5GHz 2公裡監控專用網橋 O2；辦公室跨街道監控倉庫視頻，帶攝像頭數量多，推薦使用5GHz 3公裡監控專用網橋 O5。

*以上帶機數據為Tenda室外特定實測場景下的推薦帶機量，基於應用現場實際環境的周邊幹擾強度不同可能會略有不同，提及的技術對比均為科學原理解釋，不涉及其他目的。

02

網橋帶機量如何確定？

網橋點對點連接的最大帶攝像頭數量取決於兩個設備的無線速率和有線接口速率，實際應用中，帶攝像頭數量受兩個設備之間的距離及周邊幹擾環境影響。在實際使用中可以通過查看頁面的無線協商速率來評估帶攝像頭數量。協商的無線速率越高說明設備正在工作的信道周圍幹擾相對小，安裝角度已調好。

網橋點對點橋接應用，帶攝像頭的數量=網橋帶寬(吞吐量)/攝像頭碼流。

建議預留20%的吞吐量來評估帶攝像頭數量，保障因周邊環境變化導致吞吐量下降而視頻傳輸不穩定。如：吞吐量跑到100Mbps,帶攝像頭數量=80Mbps/攝像頭碼流

注意：無線協商速率≠吞吐量，如兩個千接接口設備協商速率867Mbps,有線接口為千兆，點對點吞吐量最大只有450Mbps左右

03

如何判斷安裝角度是否最佳？

確定安裝角度是否最佳主要通過兩個參數判斷：信號強度和協商速率

用戶可以登錄設備界面查看：

或者查看設備信號指示燈，三個信號指示燈(LED1, LED2,LED3)全亮，代表信號好：

2.4GHz和5.8GHz設備在常見距離下的理論信號強度值見下表，供參考：

*以上信號強度數據為不同距離的理論值，供參考，基於應用現場實際環境的周邊幹擾強度不同可能會略有不同，提及的技術對比均為科學原理解釋，不涉及其他目的。

04

如何確保安裝角度是最佳？

由於網橋一般採用定向天線，在實際使用過程中，要確保安裝角度是最佳，需要考慮兩端設備安裝是否處在同一水平高度或者儘量在同一高度。

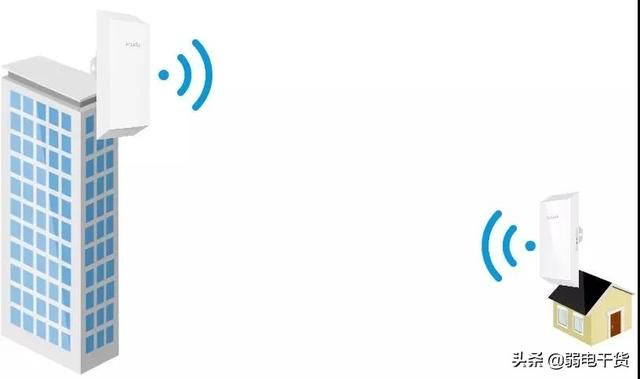

（高低落差太大，無法通信）

在可視範圍內，可以根據目測進行調整，保證網橋設備兩個正面平行相對即可。

（調整方向，讓設備處於同一水平面）

如果不在可視範圍內，可以藉助Google Earth或者其它地圖工具來判斷兩端網橋的安裝高度，再手動左右調整網橋的方向，在調整完一個角度步長時，稍等個30秒變化查看信號強度及協商速度判斷此角度是否是最佳角度，依次這樣調整直到找到最佳角度即可。

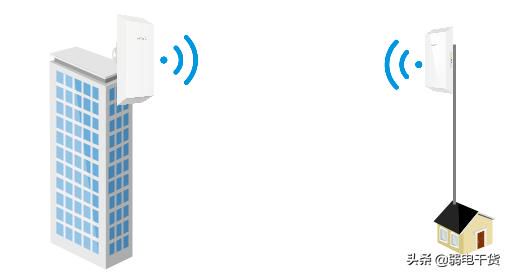

（調整一端設備高度，使處於同一水平線）

05

網橋是否可以一對多？

網橋可以1帶多，帶的設備數量多少，由無線信號發射端(AP模式)設備的晶片主頻，內存大小決定。實際應用中，受周邊環境幹擾情況及傳輸距離影響。實際應用過程中，分兩種場景：網橋1帶多臺網橋及基站1帶多臺網橋。

網橋1帶多臺網橋：

由於網橋天線為內置並且為定向天線，角度較少，在室外使用時，需要考慮安裝的位置，Tenda 2.4GHz網橋在一對多時侯推薦最多1帶3應用，5GHz 11n網橋在一對多應用時推薦最多1帶6，5GHz 11ac網橋在1對多應用時推薦最多1帶25臺。

注意：

設備一定要在網橋覆蓋範圍內

需要開啟TEnda專用技術TD-MAX功能(TDMA)

基帶1帶多臺網橋：

由於基站本身不帶天線，可搭配全向天線或者定向天線，覆蓋角度大，在室外使用時，Tenda 5GHz 11n網橋在一對多應用時推薦最多1帶10。

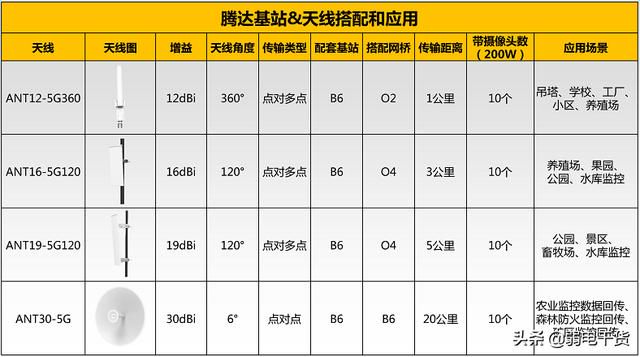

以下為Tenda基站帶設備數量，供參考：

網橋供電方式？

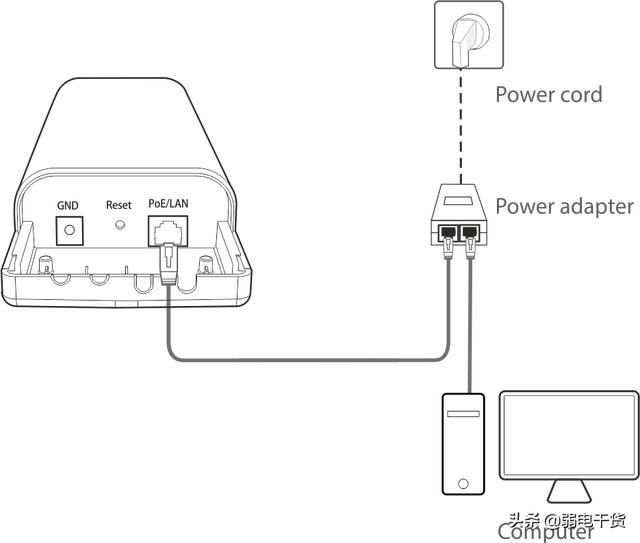

網橋支持非標PoE供電及DC供電兩種方式，採用非標POE網線供電最遠距離60米;採用DC供電，以滿足室外太陽能板供電。

DC直接供電：輸入電壓範圍9~13V

電源線 被動PoE電源供電：輸入電壓範圍18~25V

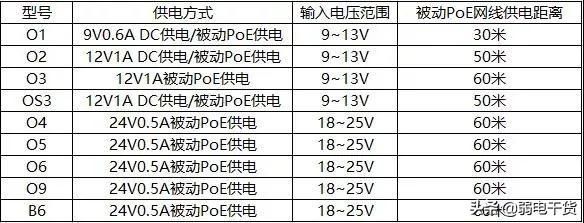

騰達各設備供電：

07

如何安裝？

一對一使用時，如果是在同一水平面，只需注意兩個設備安裝正面是平行相對即可。如果不在同一水平面，只需將網橋設備仰角或者俯角進行調整，同時觀察頁面信號強度以及協商速度是否在某個角度時是最佳，如果是最佳說明此角度就是最佳角度。

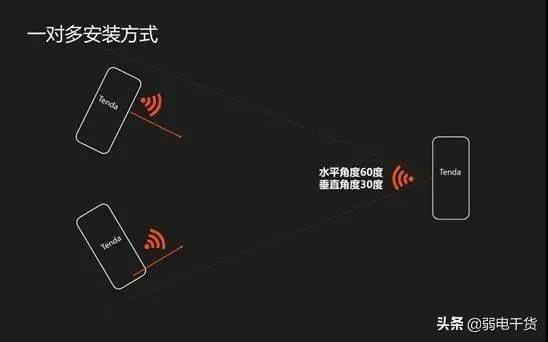

一對多安裝時第一個需要注意事項是對端是否在網橋的水平或者垂直接收角度範圍內。請想像人站在地上雙手向正前方水平伸開，兩手夾角之間就是60度，這就是水平方向60度。一手伸直舉向頭頂，一手伸直向下，兩手上下形成角度就是垂直角度。

如果實際使用場景中有障礙物或者網橋需要串聯使用，也是可以的。此時需要考慮的是帶機量的性能是否滿足，因為實際場景中串聯在第一個設備和第三個設備處都是有IPC的數據需要傳輸過來。數據都是經過第三個設備的轉發，所以第三個設備性能需要做好選型。

08

自動橋接失敗如何處理？

騰達無線網橋自動橋接功能是有時間限制的，在出廠狀態下兩對網橋同時通電2分鐘內就可以自動組網成功。以騰達O1網橋舉例，組網成功的標誌是客戶端模式網橋LED燈閃爍，AP模式網橋LED燈常亮。

如果出廠狀態下沒有橋接成功，可在通電狀態下按住設備的復位按鈕進行恢復出廠設置操作。復位成功的標誌是設備所有指示燈全亮再熄滅一遍，復位完成後等待設備自動橋接即可。

09

什麼是透明網橋？

透明網橋是指允許網橋的無線接口直接轉發所有數據包，主要解決部分NVR無法激活攝像頭和NVR跨網段無法管理IPC的問題。

10

多臺網橋的IP位址衝突是否會影響視頻監控傳輸？

Tenda所有的網橋默認IP位址均為192.168.2.1，網橋上電自動配對成功後，無線信號發射端(AP模式)設備IP仍為192.168.2.1,無線信號接收端(客戶端模式)設備IP更改為192.168.2.2. 當多臺相同IP的設備處於同一區域網內時，不會影響視頻監控的傳輸，只會影響用戶對設備的管理。

為降低相同IP位址影響用戶管理設備，Tenda提供管理軟體批量更改設備IP位址及備註設備安裝位置。

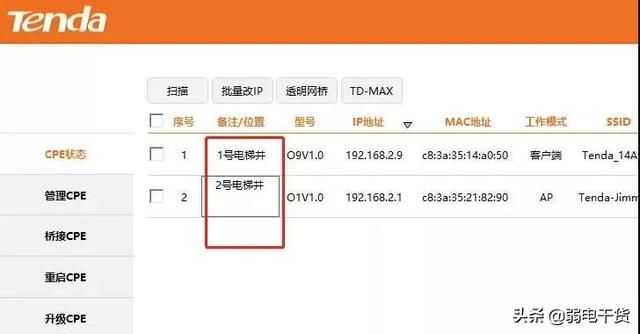

批量改IP:

修改設備名稱備註安裝位置：
