純笛A-eHD650專用耳機放大器測評報告
2023-07-31 16:29:23 1
泡泡網耳機頻道3月25日 純笛發布A-e系列耳機放大器,一共有七款,分別針對森海塞爾HD650、HD580、AKG K701、K702、鐵三角 ATH-10000、拜亞動力 DT880、飛利浦SHP9000 耳機調音。純笛認為,各款耳機的風格差異較大,因此針對性設計能更好的發揮各款的特點。對於此觀點,我們持中立態度,不支持不反對,最終還得靠產品實際表現說話。
Soomal收到純笛A-e耳放系列其中三款,分別為HD650、K701、SHP9000優化版。通過拆解,可以發現,該系列耳機放大器採用了完全相同的架構、電路板設計。
PurePiper 純笛A-e系列耳機放大器和DAC A-1解碼器
該系列的外形、尺寸與原有的DAC A-1解碼器一致,這樣方便疊放。機箱材質為鐵製,面板材質為鋁合金。
PurePiper 純笛A-e HD650專用耳機放大器-打開外殼
PurePiper 純笛A-e HD650專用耳機放大器-環形變壓器
拆開機箱,可以看到內部結構。機箱前半部分安裝了功放板,後半部分安裝了一隻形變壓器,HD650版的環變功率為40W,而K701和SHP9000版的為35W。電源開關位於機箱右側,電源線走線有意避開了信號線部分。
PurePiper 純笛A-e HD650專用耳機放大器-功放板
功放電路部分結構清晰。電位器使用導杆連接,這樣可以避免內部連線引入的幹擾,這種設計在HIFIDIY的熊貓耳放中也有過。
PurePiper 純笛A-e HD650專用耳機放大器-一顆打磨過的運算放大器
在工作流程前端,有一顆被打磨掉的運放,我們詢問純笛具體信息時,被告知是刻意為之。其言下之意是要保護設計成果。

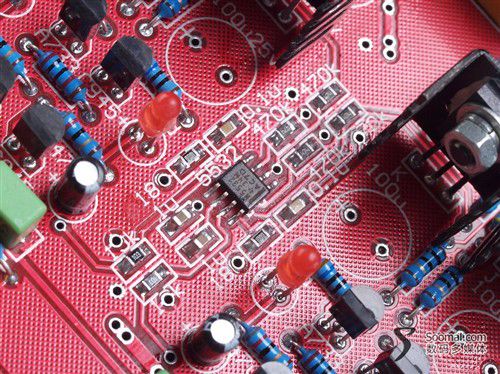

PurePiper 純笛A-e HD650專用耳機放大器-NE5532運算放大器
在功放板中央位置,還有一顆5532運放,這顆運放的作用不太清楚,廠方也沒有提供可參考資料,基本可以確定的是,它應該不直接參與信號放大工作。

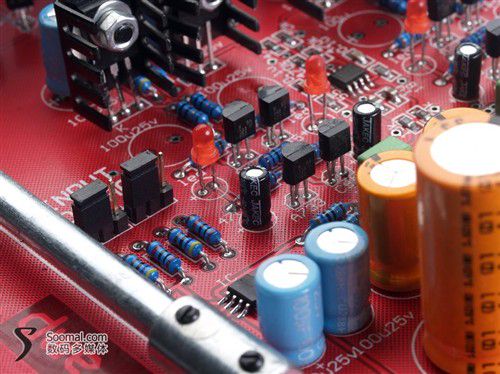

PurePiper 純笛A-e HD650專用耳機放大器-733/945小功率對管
在每聲道上,有兩組733/945小功率對管。旁邊有一組跳線,可以設置為高低兩組輸入電平對應,分別針對CD唱機2V和老設備300mV電平輸入。這個設計能讓耳放有更好的適用性。
PurePiper 純笛A-e HD650專用耳機放大器-輸出級功率管
PurePiper 純笛A-e HD650專用耳機放大器-輸出級功率管已打磨掉標識
輸出級功率管也被打磨,K701版也同樣如此。但在SHP9000優化版的拆解當中,我們在功放管上看到了一個Transun標識,這是杭州全盛電子廠的註冊商標。但HD650、K701版的輸出功率管是否也來自這個廠,並無法確定。
仔細觀察電路,可以發現HD650留下了幾個焊位並沒有焊裝電容,SHP9000版情況類似, 而K701版則在所有焊位上安裝了元器件。而且,電容的品牌、容量等均有區別,這點比較明顯,但它們的電路結構完全一致,可以看出,純笛的針對性優化手段是基於元器件的,而並非完全獨立的設計,它可以讓不同優化版保持基本相似時又呈現不同的個性。這種設計也會呈現一定局限性,有些電路的本身的優缺點並不會因為元器件的更換而改變,純笛強調的優化,也是在一定設計空間內實現的。
在閱讀本系列耳放測評時,我們建議如下,千萬不要以偏概全,從理念就否定或支持這種設計,也不要因為某款優化出色而認為全系列的優化都很出色,反之亦然,我們並不希望大家產生誤讀。
