如何選用合適的斷路器（電工怎麼去選擇一個合適的斷路器）

2023-07-22 20:21:25

一.高壓斷路器類型

1、高壓斷路器 (QF) ——短路、滅弧、正常負荷

真空斷路器

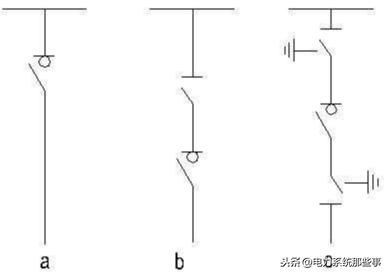

斷路器符號

高壓斷路器具有可靠的滅弧裝置，其滅弧能力很強，電路正工作時，用來接通或切斷負荷電

流，在電路發正故障時，防止事故擴大，保證安全運行。也可用來切斷巨大的短路電流。高

壓斷路器要開斷 1500V ，電流為 1500-2000A 的電弧，這些電弧可拉長至 2m 仍然繼續燃

燒不熄滅。故滅弧是高壓斷路器必須解決的問題。

高壓斷路器按滅弧介質的不同可分為多油滅弧斷路器、少油斷路器、高壓斷路器、真空斷路

器、六氟化硫斷路器、磁吹斷路器等。

2、負荷開關 (QL) ——過負荷電流，簡單滅弧

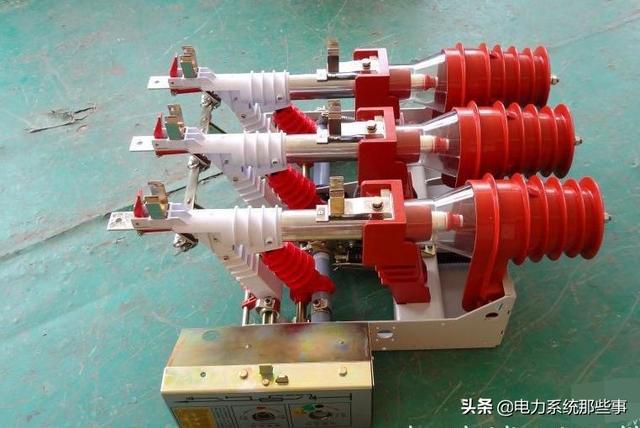

負荷開關

負荷開關符號

負荷開關吸具有簡單的滅弧裝置，其滅弧能力有限，在電路正常工作時，用來接能或切斷負

荷電流，但在電路斷路時，不能用來切斷巨大的短路電流，負荷開關斷開後，有可見的斷開

點，是其特點。

3、隔離開關 (QS) ——無滅弧，有明顯斷點

隔離開關符號

隔離開關沒有特殊的滅弧裝置，其滅弧能力微弱，故一般用來隔離電壓，將已由短路器切斷，沒有負荷電流流過的電路接通或切斷，而不能用來接能或切斷負荷電流。

隔離開關的主要用途是：當電氣設備需停電檢修時，用它來隔離電源電壓，並造成一個明顯的斷開點，以保證檢修人員工作的安全。

一般大容量超過 400KVA 的裝斷路器，或者真空負荷開關，低於這個的裝壓氣式負荷開關

熔斷器組合電器，也就是用熔斷器來切斷過電流 !而且熔斷器帶有撞擊器 !熔斷器動作負荷開

關就會跳閘 !

對於低壓裝了隔離開關可以方便檢修下面的斷路器 !且隔離開關不能帶負荷操作 !

二.低壓斷路器的幾種類型

低壓斷路器也稱為自動空氣開關，主要在不頻繁操作的低壓配電線路或開關櫃 (箱)中作為電源開關使用，也可用來控制不頻繁起動的電動機。它功能相當於閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，當發生嚴重過電流、過載、短路、斷相、漏電等故障時，能自動切斷線路，起到保護作用。

1、框架斷路器 (萬能式 )—— ACB

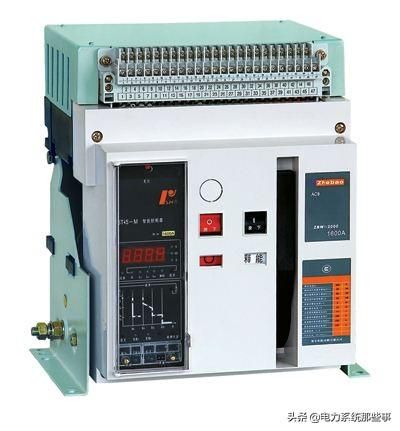

框架斷路器

在額定電流上，原則上額定電流 630A 心上要求採用框架斷路器，塑殼斷路器一般為630A( 一些新產品可達到 1600A) 以下。可見框架斷路器的額定電流要大很多，一般為630A-6300A 。另外在分段能力上，框架斷路器要比塑殼斷路器高。

在實際應用中， 800A 以上的迴路或分段能力要求特別高的迴路或需要功能較多的迴路應該採用框架斷路器， 630A 以下的迴路，一般使用塑殼斷路器。

比如施耐德的空氣斷路器 MT 系列就劃分三種，分別是 630-1600A ，800-4000A ，4000-6300A 型號系列。框架斷路器電流等級和分斷能力比塑殼高，一般用於上級進線，塑殼用於框架下級。

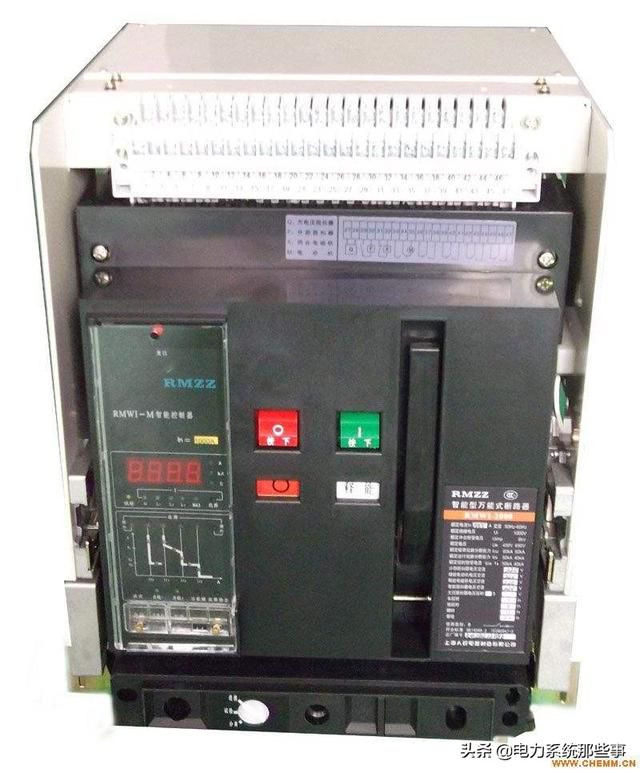

框架斷路器

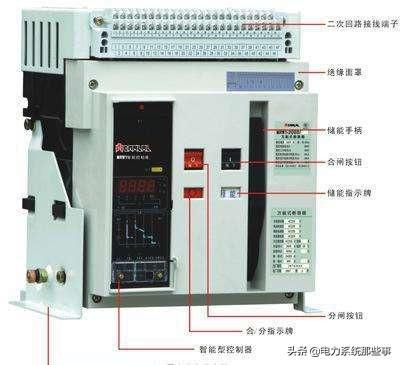

框架斷路器的所有零件都裝在一個絕緣的金屬框架內，常為開啟式，可裝設多種附件，更換

觸頭和部件較為方便，多用在電源端總開關。過電流脫扣器有電磁式，電子式和智能式脫扣

器等幾種。斷路器具有長延時、短延時、瞬時及接地故障四段保護，每種保護整定值均根據

其殼架等級在一定範圍內調整。手動及電動操作均有，隨著微電子技術的發展，目前部分智

能型斷路器具有區域選擇連鎖功能，充分保證了動作的靈敏性和選擇性。

2、塑殼斷路器——

能夠自動切斷電流在電流超過跳脫設定後。塑殼斷路器通常含有熱磁跳脫單元，而大型號的

塑殼斷路器會配備固態跳脫傳感器。其脫扣單元分為：熱磁脫扣與電子脫扣器。

也被稱為裝置式斷路器，因其接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內。輔助觸點，欠電壓脫扣器以及分勵脫扣器等多採用模塊化，結構非常緊湊，一般不考慮維修，適用於作支路的保護開關。其多採用手動操作，大容量可選擇電動分合。

由於電子式過電流脫扣器的應用，可分為 A類和 B 類兩種， B 類具有良好的三段保護特性，但由於價格因素，採用熱磁式脫扣器的 A類產品的市場佔有率更高。

塑殼斷路器是過電流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路

器，僅有長延時及瞬時兩種保護方式，電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。

3、微型斷路器—— MCB

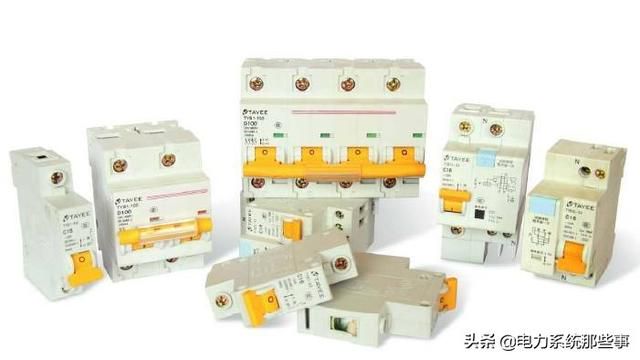

微型斷路器

簡稱 MCB (Micro Circiut Breaker ) ，是建築電氣終端配電裝置引中使用最廣泛的一種終端保護電器。用於 125A 以下的單相、三相的短路、過載、過壓等保護，包括單極 1P，二極2P、三極 3P 、四極 4P 等四種。

在民用建築設計中低壓斷路器主要用於線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動 (9 種 )時的保護、操作等用途，斷路器選擇還應考慮斷路器與斷路器、斷路器與熔斷器的選擇性配合。

⑴ 斷路器與斷路器的配合應考慮上級斷路器的瞬時脫扣器動作值，應大於下級斷路器出線端處最大預期短路電流，若由於兩級斷路器處短路時迴路元件阻抗值差別小，使之短路電流值差別不大，則上級斷路器可選擇帶短延時的脫扣器。

⑵ 限流斷路器在短路電流大於或等於其瞬時脫扣器整定值時，將會在數毫秒內脫扣，故下級保護電器不宜用斷路器實現選擇性保護要求。

⑶ 具有短延時的斷路器，當其時限整定在最大延時時，其通斷能力下降，因此，在選擇性保護迴路中，考慮選擇斷路器的短延時通斷能力應滿足要求。

⑷ 還應考慮上級斷路器的短路延時可返回特性與下級斷路器的動作特性時間曲線不應相交，短延時特性曲線與瞬時特性曲線間不應相交。

⑸ 斷路器與熔斷器配合使用時應考慮上下級的配合，應將斷路器的安秒特性曲線與熔斷器安秒特性曲線比較，以使在發生短路電流的情況下，具有保護選擇性。

⑹ 斷路器作配電線路的保護時，宜選用帶長延時動作過流脫扣器的斷路器，當線路末端發生單相接地短路時，短路電流不小於斷路器瞬時或短延時過流脫扣器整定電流的 1.5 倍。

三、以上幾種斷路器的區別

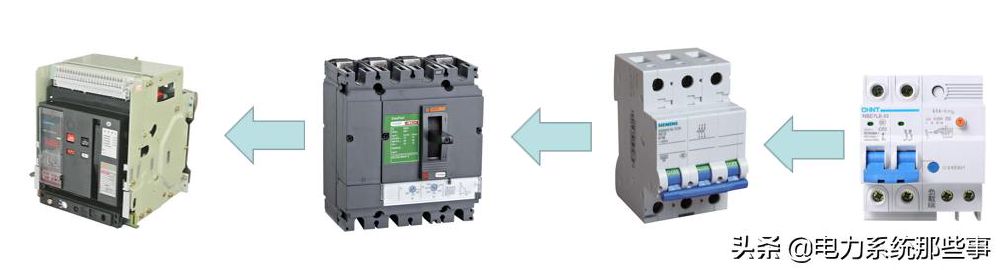

ACB- 萬能式 (框架式 )斷路器、 MCCB- 塑殼斷路器、 MCB- 微型斷路器、 ELCB- 漏電斷路

器主要區別是：

(1) 分斷能力不同， ACB 的分斷能力相對較高， MCCB 次之， MCB 最差。

(2) 安裝的位置不同， ACB 多被採用作為主斷路器 (電源端總開關 )，因為它本身具有延時功

能，能夠延時分斷和脫扣，而且還具有很好的通信功能和選擇性，而 MCCB 多被採用作為

配電電器，在線路的中間位置，因為它只具備分斷能力和反時限脫扣能力，不具備選擇性，

多以只能作為下級保護開關，緊急停止開關 HW;MCB 多被用在負載端，因為它的分斷能力

相對比較低一半為 6000A 和 4500A;

(3) 外形尺寸也相差很大， MCB 的體積小，安裝方便， ACB 的體積最大，安裝繁雜， MCCB處中間。

四.其他分類方法

按斷路器在電力系統中工作位置的不同分類：

(1) 發電機斷路器。它主要用來切斷髮電機母線的短路故障。發電機斷路器主要有 3 種類型：少油型、壓縮空氣型和 SF6 型。少油型用於短路電流較小的迴路，另兩種斷路器的開斷能力很強。

(2) 輸電斷路器。工作於 35kV 及以上的輸電系統中的斷路器，這類斷路器要求能進行自動重合閘，而且由於系統穩窟的需要應有較短的開斷時間和自動重合閘的無電流間隔時間(O ～2s)。此外輸電斷路器還要求有切斷近區故障和空載長線的能力，如果是作為聯絡用斷路器則還需要考慮失步開斷能力。

(3) 配電斷路器。 工作於 35kV 以下的配電系統中，其額定電壓為 6 ～10kV ，額定電流200 ～1250A ，額定開斷電流小，從保證供電的可靠性出發。這類斷路器仍有自動重合閘要求，又因它對系統穩定的影響較小，自動重合閘的無電流間隔時間可以取得大些 (0～5s) ，對開斷時間的要求也可適當放寬。
