一、什麼是ATX電源？

ATX，英文全稱：Advanced Technology Extended，是一種由Intel公司在1995年公布的PC機主板結構規範。

ATX電源作用是把交流220V的電源轉換為計算機內部使用的直流5V，12V，24V的電源。

ATX電源的主要特點是，它不採用傳統的市電開關來控制電源開啟和關閉，而是採用「 5VSB、PS－ON」來實現電源的開啟和關閉，只要控制「PS－ON」信號電平的變化，就能控制電源的開啟和關閉。

1.引腳定義

黑色：GND

橙色：3.3V

紅色：5V

黃色：12V

藍色：-12V

ATX電源有20針和24針兩種

二、ATX電源20針插頭的接口定義

1.ATX電源20針接口定義

ATX20針插頭主要是一些老舊的電腦上用的電源，它屬於ATX 12V v1.x版本的規格，它與主板的20針插頭連接，為主板提供3.3V內存供電電壓；12V主板及附屬設備（硬碟、顯卡等）供電電壓；5V電壓。

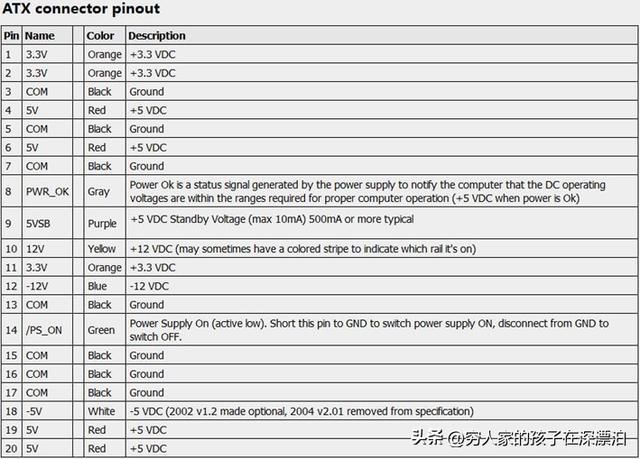

上圖為ATX電源20針插頭的接口定義，要單獨測試ATX電源的開關功能，我們只需用一根小銅絲短接7腳和8腳即可。

2.ATX電源24針插頭的接口定義

從ATX 12V v2.0版本開始，應為PCI-E接口顯卡的普及，因此在20針供電接口的基礎上新增了雙12V電壓輸出，於是接口變成了24針。

上圖是ATX電源24針插頭的接口定義，它增加了一路12V電壓輸出、一路5V電壓輸出、一路3.3V電壓輸出。

3.ATX電源其它插頭的接口定義

ATX電源的接口除了包含20針或24針主供電接頭外，還包含4針的12V主板供電插頭（上圖左2為其接口定義）；4針12V 5V硬碟、光碟機供電插頭（上圖左2中1為其接口定義）；4針軟碟機供電插頭（上圖左2下1為其接口定義）；6針或8針的顯卡供電插頭（上圖右2中1和下1為其接口定義）；6針的輔助供電針插頭（上圖左2為其接口定義）；15針SATA設備供電插頭（上圖左1為其接口定義）。

ATX電源的版本演進圖
