空調器電路圖識讀（空調器電路圖識讀）

2023-08-08 13:37:08 2

空調器結構框圖主要是通過框圖的形式，體現空調器電路的主要結構、功能和連接控制關係。

6.1空調器電路圖的特點

6.1.1結構框圖

空調器結構框圖主要是通過框圖的形式，體現空調器電路的主要結構、功能和連接控制關係。

圖6-1為典型空調器室內機的結構框圖。可以看到，在結構框圖中，只是將空調器重點的功能部件進行標註，電路之間通過連線或箭頭表示信號流程和控制關係。

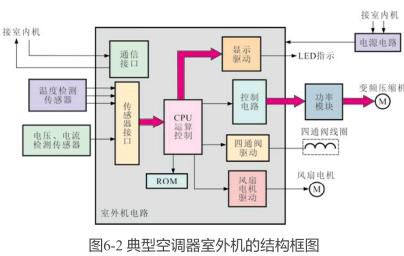

圖6-2為典型空調器室外機的結構框圖。

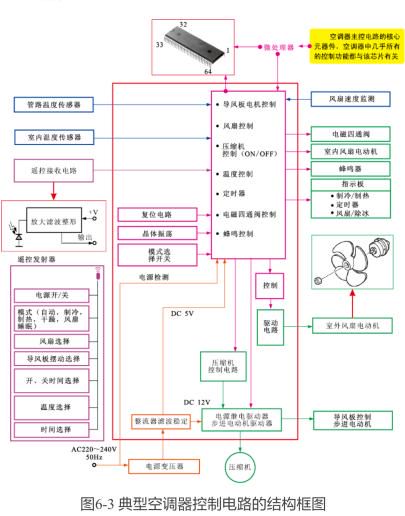

圖6-3為典型空調器控制電路的結構框圖。在該電路中，可以看到，在該空調器整機結構框圖中，微處理器是整個電路的核心控制部件，它接收來自遙控器的人工操作指令、溫度傳感器的檢測信息以及各功能部件的運行狀態信息，經過控制運算，再向各功能部件發送控制信號，從而實現對整機的功能控制。

空調器結構框圖簡單、直觀，清晰、準確地反映空調器各電路模塊及功能部件之間的組成和控制關係。

圖6-4為微處理器內部結構框圖。微處理器內部結構框圖可以很好地表現微處理器的工作原理及各引腳的功能特點。

6.1.2電原理圖

空調器電原理圖是最重要的一種電路圖。電原理圖詳細、清晰、準確地記錄了空調器電路中各電子元器件的連接和控制關係。空調器調試維修人員主要通過電原理圖完成對電路工作原理的分析， 並以此作為引導，根據信號流程查找分析故障線索。

圖6-5為典型空調器控制電路電原理圖。可以看到，在該電路中，各電子元器件都通過規範的電路符號和文字進行標識。各電子元器件之間通過連線表現連接關係。

圖6-6為典型空調器遙控器發射電路電原理圖。可以看到，在該電路中，各電子元器件都通過規範的電路符號和文字進行標識。各電子元器件之間通過連線表現連接關係。

6.1.3電氣接線圖

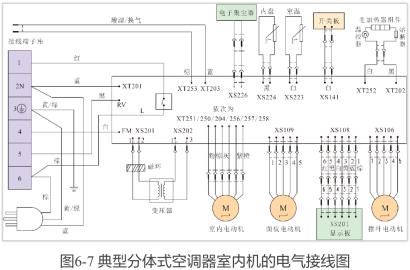

空調器電氣接線圖主要反映空調器各主要功能部件之間的連接關係。圖6-7和圖6-8分別為典型分體式空調器室內機和室外機的電氣接線圖。

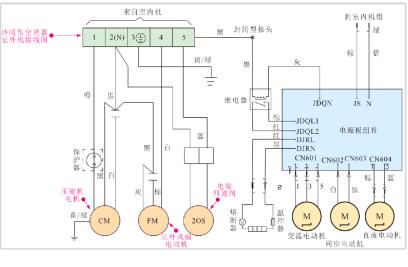

圖6-8典型分體式空調器室外機的電氣接線圖

從圖中可以看出，空調器室內機和室外機的電氣接線圖很好地反映了各電路及元器件之間的連接線序、接口位置和連接方式。

在室內機部分，清晰地標註了電路板各接口與功能部件的連接方式和線序顏色。例如，XS224為蒸發器盤管溫度傳感器的接口，XS223為室內溫度傳感器的接口，XS109連接面板電動機，XS106連接擺葉電動機，XS108則通過連線與XS201顯示板連接。

在室外機中，接線端子座的引線顏色與所連接的壓縮機電動機、室外風扇電動機、四通閥等功能部件都清晰標記了連接方式和連接關係。

6.2 空調器電路圖識讀技巧

6.2. 1空調器電源電路識讀

空調器電源電路是為空調器整機供電的電路，對於空調器電源電路的識讀應首先根據電原理圖搞清路的基本組成,建立電路與實物元件之間的對應關係。

圖6-9為典型空調器電源電路。可以看到，電源電路主要是由互感濾波器、過壓保護器、熔斷器、降壓變壓器、橋式整流電路、三端穩壓器等構成的。

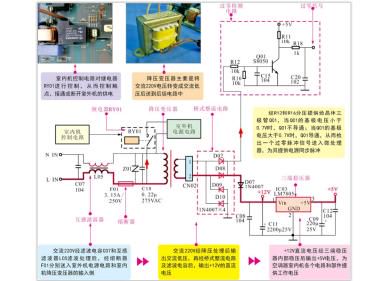

了解了基本的電路構成，接下來，可順信號流程完成對電源電路的識讀。圖6- 10為電源電路的識讀分析。

圖6- 10電源電路的識讀分析

6.2.2空調器控制電路識讀

空調器控制電路主要是以微處理器為控制核心，在對控制電路進行識讀時，可以根據微處理器各引|腳的功能，完成對控制電路的識讀

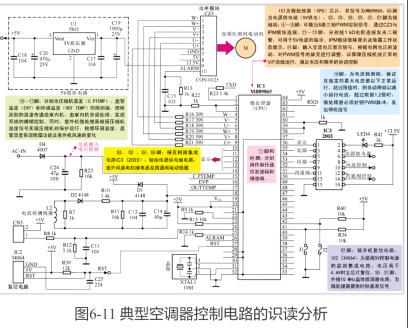

圖6-11為典型空調器控制電路的識讀分析。

6.2.3空調器通信電路識讀

空調器通信電路很好地反映了空調器室內機和室外機之間的通信控制關係，識讀是可從重點元器件入手，沿信號流程完成對通信電路的識讀

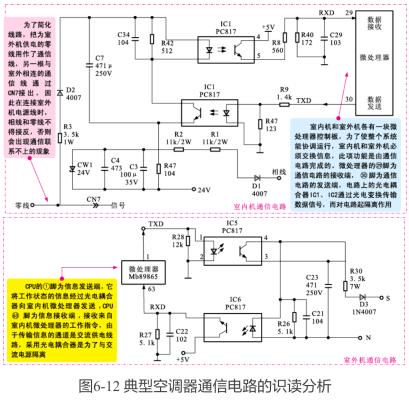

圖6- 12為典型空調器通信電路的識讀分析。
