建築智能化工程施工技術要求

建築智能化工程施工技術要求，包括了建築設備監控工程的施工要求，安全防範工程施工要求，線纜和光纜施工技術要求。重點的部分加粗了，重點看一下，其他的讀一下理解即可。

一、建築設備監控工程的施工要求

（一）建築設備監控工程的實施

1.建築設備監控工程的實施程序

建築設備自動監控需求調研→監控方案設計與評審→工程承包商的確定→設備供應商的確定→施工圖深化設計→工程施工及質量控制→工程檢測→管理人員培訓→工程驗收開通→投入運行。

2.建築設備監控工程的施工深化

（1）自動監控系統的深化設計應具有開放結構，協議和接口都應標準化。首先了解建築物的基本情況、建築設備的位置、控制方式和技術要求等資料，然後依據監控產品進行深化設計。

（2）施工深化中還應做好與建築給排水、電氣、通風空調、防排煙、防火捲簾和電梯等設備的接口確認，做好與建築裝修裝修效果的配合工作。

3.建築設備監控工程實施界面的劃分

建築設備自動監控工程實施界面的確定貫徹於設備選型、系統設計、工程施工、檢測驗收的全過程中。在工程合同中應明確各供應商的設備、材料的供應範圍、接口軟體及其費用，避免施工過程中出現扯皮和影響工程進度。

（1）設備、材料採購供應界面的劃分

設備、材料的採購供應中要明確監控系統設備供應商和被監控設備供應商之間的界面劃分。主要是明確建築設備監控系統與其他機電工程的設備、材料、接口和軟體的供應範圍。

例如，空調工程承包商提供空調設備時，應同時提供滿足監測和控制要求的通信協議和接口軟體。監控系統工程承包商應提供的設備有溫度、流量、壓差與壓力傳感器、壓差開關等設備及相應的應用軟體等。

（2）大型設備接口界面的確定

建築設備監控系統與變配電設備、發電機組、冷水機組、熱泵機組、鍋爐和電梯等大型建築設備實現接口方式的通信，必須預先約定所遵循的通信協議。如果建築設備監控系統和大型設備的控制系統都具有相同的通信協議和標準接口，就可以直接進行通信。當設備的控制採用非標準通信協議時，則需要設備供應商提供數據格式，由建築設備監控系統承包商進行轉換。

（3）建築設備監控工程施工界面的確定

確定建築設備監控系統涉及的機電設備和各系統之間的設備安裝，線管、線槽敷設及穿線和接線的工作，設備單體調試及相互的配合方式。

例如，在施工中需確定閥門的安裝位置、線路敷設位置、管道的開孔、調試過程中相關方投入的人力設備及責任義務，都是工程正常進行的重要保證，需要在施工前予以明確，避免在工程出現問題時相互推卸責任的情況。

（二）建築設備監控系統產品的選擇及檢查

1.技術要求

應根據管理對象的特點、監控的要求以及監控點數的分布等，確定監控系統的整體結構，然後進行產品選擇。設備、材料的型號規格符合設計要求和國家標準，各系統的設備接口必須相匹配。

2.專業考慮的因素

產品的品牌和生產地，應用實踐以及供貨渠道和供貨周期等信息；產品支持的系統規模及監控距離；產品的網絡性能及標準化程度。

例如，每個系統都有支持的常規監控點數限制和監控距離限制。當超出常規限制時，有些產品可以通過增加設備來進行擴展，但投資將增加或系統性能有所下降。

3.檢測要求

工程中使用的設備、材料、接口和軟體的功能、性能等項目的檢測應按相應的現行國家標準進行。供需雙方有特殊要求的產品，可按合同規定或設計要求進行。

（1）接口技術文件應符合合同要求；接口技術文件應包括接口概述、接口框圖、接口位置、接口類型與數量、接口通信協議、數據流向和接口責任邊界等內容。

（2）接口測試文件應符合設計要求；接口測試文件應包括測試連結搭建、測試用儀器儀表、測試方法、測試內容和測試結果評判等內容。

4.進口設備

進口設備應提供質量合格證明、檢測報告及安裝、使用、維護說明書等文件資料（中文譯文），還應提供原產地證明和商檢證明。

（三）監控設備的安裝要求

1.中央監控設備的安裝要求

（1）中央監控設備應在控制室裝飾工程完工後進行安裝。外觀檢查無損傷，設備完整，型號、規格和接口符合設計要求，設備安裝平穩牢固，操作方便，接地可靠。

（2）設備之間的連接電纜型號和連接應正確整齊，做好標識。

2.現場控制器安裝要求

（1）現場控制器處於監控系統的中間層，向上連接中央監控設備，向下連接各監控點的傳感器和執行器。

（2）現場控制器一般安裝在弱電豎井內、冷凍機房、高低壓配電房等需監控的機電設備附近。

3.主要輸入設備安裝要求

（1）各類傳感器的安裝位置應裝在能正確反映其檢測性能的位置，並遠離有強磁場或劇烈振動的場所，而且便於調試和維護。

（2）風管型傳感器安裝應在風管保溫層完成後進行。

（3）水管型傳感器開孔與焊接工作，必須在管道的壓力試驗、清洗、防腐和保溫前進行。

（4）傳感器至現場控制器之間的連接應符合設計要求。

例如，鎳溫度傳感器的接線電阻應小於3Ω，鉑溫度傳感器的接線電阻應小於1Ω，並在現場控制器側接地。

（5）電磁流量計應安裝在流量調節閥的上遊，流量計的上遊應有10倍管徑長度的直管段，下遊段應有4～5倍管徑長度的直管段。

（6）渦輪式流量傳感器水平安裝，流體的流動方向必須與傳感器殼體上所示的流向標誌一致。

（7）空氣品質傳感器的安裝位置，應選擇能正確反映空氣品質狀況的地方。

4.主要輸出設備安裝要求

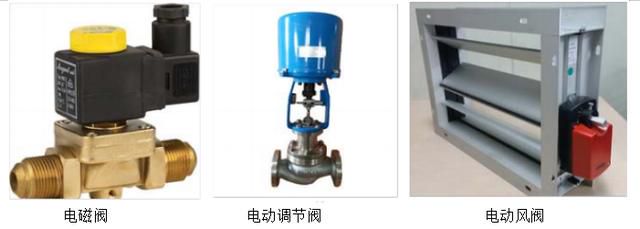

（1）電磁閥、電動調節閥安裝前，應按說明書規定檢查線圈與閥體間的電阻，進行模擬動作試驗和試壓試驗。閥門外殼上的箭頭指向與水流方向一致。

（2）電動風閥控制器安裝前，應檢查線圈和閥體間的電阻、供電電壓、輸入信號等是否符合要求，宜進行模擬動作檢查。

二、安全防範工程施工要求

（一）安全防範工程設備安裝要求

安全防範等級確定→方案設計與報審→工程承包商確定→施工圖深化→施工及質量控制→管理人員培訓→工程驗收→投入運行。

（二）安全防範工程的設備安裝要求

1.安全防範工程中所使用的設備、材料應符合國家法律、法規、標準的要求，並與設計文件、工程合同的內容相符合。

2.探測器安裝要求

（1）各類探測器的安裝，應根據產品的特性、警戒範圍要求和環境影響等確定設備的安裝點（位置和高度）。

（2）周界入侵探測器的安裝，應保證能在防區形成交叉，避免盲區。

（3）探測器底座和支架應固定牢固。探測器導線連接應牢固可靠，外接部分不得外露，並留有適當餘量。

3.攝像機安裝要求

（1）安裝前應通電檢測，工作應正常，在滿足監視目標視場範圍要求下，室內安裝高度離地不宜低於2.5m；室外安裝高度離地不宜低於3.5m，應考慮防雷、防雨、防腐措施。

（2）攝像機及其配套裝置（鏡頭、防護罩、支架、雨刷等）安裝應牢固，運轉應靈活。

（3）視頻線、控制線和電源線應用軟管保護，並不影響雲臺的轉動。

（4）雲臺的安裝應牢固，轉動時無晃動，雲臺的轉動角度範圍是否滿足要求。

4.出入口控制設備安裝要求

（1）各類識讀裝置的安裝高度離地不宜高於1.5m。

（2）感應式讀卡機在安裝時應注意可感應範圍，不得靠近高頻、強磁場。

（3）電控鎖安裝應符合產品技術要求，安裝應牢固，啟閉應靈活。

5.對講設備（可視、非可視）安裝要求

（1）對講主機（門口機）可安裝在單元防護門上或牆體主機預埋盒內，對講主機操作面板的安裝高度離地不宜高於1.5m，操作面板應面向訪客，便於操作。

（2）調整可視對講主機內置攝像機的方位和視角於最佳位置，對不具備逆光補償的攝像機，宜做環境亮度處理。

（3）對講分機（用戶機）安裝位置宜選擇在住戶室內的內牆上，其高度離地1.4-1.6m。

（4）聯網型對講系統的管理機宜安裝在監控中心或小區出入口的值班室內。

6.電子巡查設備安裝要求

在線巡查或離線巡查的信息採集點（巡查點）的數目應符合設計與使用要求，其安裝高度離地1.3~1.5m。

7.停車庫（場）管理設備安裝要求

（1）讀卡機（IC卡機、出票讀卡機、驗卡票機）與擋車器安裝應平整、牢固，讀卡機與擋車器的中心間距應符合設計要求或產品使用要求；應考慮防水及防撞措施。

（2）感應線圈埋設位置與埋設深度應符合設計要求或產品使用要求；感應線圈至機箱處的線纜應採用金屬管保護。

（3）信號指示器安裝。車位狀況信號指示器應安裝在車道出入口的明顯位置；車位引導顯示器應安裝在車道中央上方，便於識別與引導。

8.控制設備安裝要求

（1）控制臺、機櫃（架）安裝位置應符合設計要求，便於操作維護。

（2）監視器（屏幕）應避免外來光直射，當不可避免時，應採取避光措施。

三、線纜和光纜施工技術要求

（一）線纜的施工要求

1.信號線纜和電力電纜平行或交叉敷設時，其間距不得小於0.3m；信號線纜與電力電纜交叉敷設時，宜成直角。多芯線纜的最小彎曲半徑應大於其外徑的6倍.

2.電源線與信號線、控制線，應分別穿管敷設；當低電壓供電時，電源線與信號線、控制線可以同管敷設。

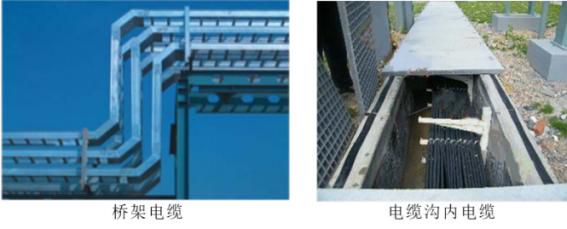

3.線纜在溝內敷設時，應敷設在支架上或線槽內。

例如：在電纜溝支架上敷設時，與建築電氣專業提前規劃協商，高壓電纜在最上層支架，低壓電纜在中下層支架，智能化線纜在最下層支架。

4.明敷的信號線纜與具有強磁場、強電場的電氣設備之間的淨距離，宜大於1.5m，當採用屏蔽線纜或穿金屬保護管或在金屬封閉線槽內敷設時，宜大於0.8m。

5.信號線纜的屏蔽性能、敷設方式、接頭工藝、接地要求等應符合相關標準規定。

（二）同軸線纜的施工要求

1. 同軸線纜的衰減、彎曲、屏蔽、防潮等性能應滿足設計要求，並符合相應產品標準要求。

2. 同軸電纜應一線到位，中間無接頭。

3. 同軸電纜的最小彎曲半徑應大於其外徑的15倍。

（三）光纜的施工要求

1.光纜長距離傳輸時宜採用單模光纖， 距離較短時宜採用多模光纖。

2.光纜的芯線數目應根據監視點的個數及分布情況來確定，並留有一定的餘量。

3.光纜的結構及允許的最小彎曲半徑、最大抗拉力等機械參數，應滿足施工條件的要求。

4.光纜敷設前，應對光纖進行檢查。光纖應無斷點，其衰耗值應符合設計要求。核對光纜長度，並應根據施工圖的敷設長度來選配光纜。

5.敷設光纜時，其最小動態彎曲半徑應大於光纜外徑的20倍。光纜的牽引端頭應作好技術處理，可採用自動控制牽引力的牽引機進行牽引。牽引力應加在加強芯上，其牽引力不應超過150kg；牽引速度宜為10m/min；一次牽引的直線長度不宜超過1km，光纖接頭的預留長度不應小於8m。

6. 光纜敷設後，應檢查光纖有無損傷，並對光纜敷設損耗進行抽測；確認沒有損傷後，再進行接續。光纜敷設完畢後，宜測量通道的總損耗，並用光時域反射計觀察光纖通道全程波導衰減特性曲線。
