並非越多越好！H55主板PCB層數大分析

2023-07-08 18:38:08 2

    泡泡網主板頻道9月16日 選購主板時經常聽見網友說，PCB的顏色和層數是可以從外表分辨出主板好壞的重要因素，有些網友認為PCB層數越多越好。對於PCB的認識，得從什麼叫PCB開始。

    PCB是英文Printed circuit board的縮寫，中文翻譯為印刷電路板。不光是主板，幾乎所有的電子設備上都有PCB，其它的電子元器件都是鑲嵌在PCB上，並通過你所看不見的線連接起來進行工作。PCB主要由玻璃纖維和樹脂構成。玻璃纖維與樹脂相結合、硬化，變成了一種隔熱、絕緣，且不容易彎曲的板，這就是PCB基板。當然，光靠玻璃纖維和樹脂結合而成的PCB基板是不能傳導信號的，所以在PCB基板上，生產廠商會在表面覆蓋一層銅，因此PCB基板也可以叫做覆銅基板。

    PCB的一個重要參數是PCB的層數，這個參數也一直是網友衡量主板優劣的一個標準。那PCB的層數真的是越多越好嗎？答案顯而易見是否定的。以目前銷售的H55主板為例，由於H55系列主板採用單晶片設計，主板布線相對簡單，因此無論是華碩雙敏等品牌，H55主板均採用了4層PCB基板。

    目前主板基本都採用4層PCB，除非你要超頻，對信號和抗幹擾要求極高，否則4層PCB已足夠！

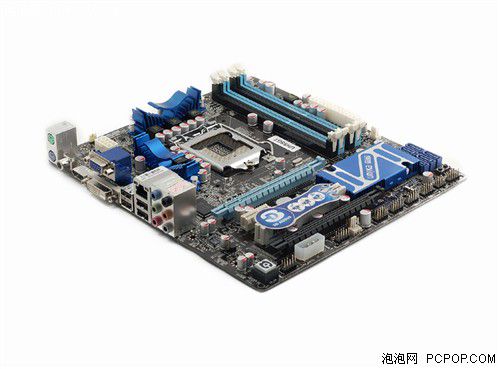

上圖就是一款採用典型4層PCB設計的主板

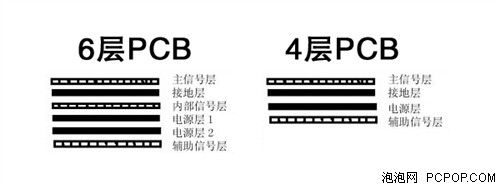

    那麼首先來看一下PCB的層數，主板的板基是由4層或6層樹脂材料粘合在一起的PCB（印製電路板），其上的電子元件是通過PCB內部的跡線（即銅箔線）連接的。一般的主板分為四層，最上面和最下面的兩層為「信號層」，中間兩層分別是「接地層」和「電源層」。將信號層放在電源層和接地層的兩側，既可以防止相互之間的幹擾，又便於對信號線做出修正。如果要安裝雙CPU則需使用6層PCB，這樣可使PCB具有三或四個信號層、一個接地層、一或兩個電源層。這樣的設計可使信號線相距足夠遠的距離，減少彼此的幹擾，並且有足夠的電流供應，不過一般的主板採用4層PCB設計已經完全足夠，採用6層PCB則過於浪費成本，並且沒有大多性能提升。

很多主板都採用了4層PCB的設計，包括華碩、技嘉等名牌大廠

    雖然PCB層數能夠讓主板信號幹擾減少，從某種程度上說提升超頻性，不過所花費的代價是巨大的，如一款6層PCB的主板超頻性能大概會比4層PCB的主板高5%左右，而價格卻會高出30%以上！因此，除了極少數極端發燒友，4層PCB已經足夠使用了，從目前市場上所售主板看，無論國內品牌還是臺系品牌，都是採用的4層PCB，因此PCB設計上其實並無太大差異。

    PCB層數過多無疑大大增加了主板製造成本，「羊毛出在羊身上」，最終還是由消費者來買單。而廠商推出的4層PCB板也無可厚非。人性化的設計加上十足的用料，最關鍵其厚道的價格凸顯性價比，這是主流市場主板選擇的首要條件。■
