空調漏氟正確方法圖解（圖解空調漏氟部位與檢漏技巧）

2023-04-15 19:02:11 1

一、缺氟分析

空調系統漏氟的部位如下：

1、連接管漏氟

1）加長連接管焊點有沙眼，系統漏氟。

2）連接管本身質量不好有沙眼，系統漏氟。

3）安裝空調器時管道彎曲過大，管道握癟有裂紋，系統漏氟。

4）加長管道時，使用快速接頭，喇叭口處理不好而導致漏氟。

2、室內機與室外機接口漏氟

1）安裝或移機時，接口未擰緊，系統漏氟。

2）安裝或移機時，液管（細管）螺母擰得過緊將喇叭口擰脫落，系統漏氟。

3）多次移機時擰緊鬆開螺母，導致喇叭口變薄或脫落，系統漏氟。

4）安裝空調器時，快速接頭螺母與螺釘未對好，擰緊後密封不嚴，系統漏氟。

5）加長管道時，喇叭口擴口偏小，安裝後密封不嚴，系統漏氟。

6）緊固螺母裂，系統漏氟。

3、室內機漏氟

1）室內機快速接頭焊點有沙眼，系統漏氟。

2）蒸發器有沙眼，系統漏氟

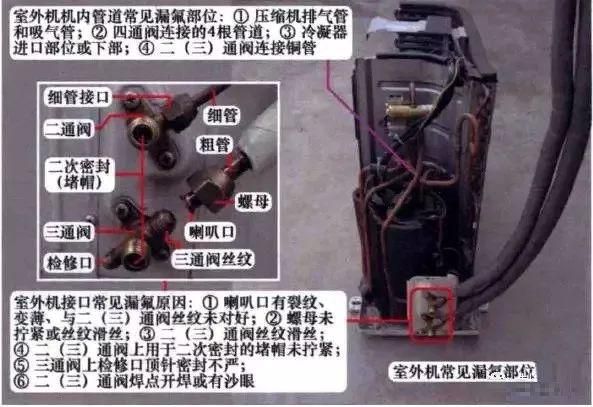

4、室外機漏氟

1）二通閥和三通閥閥芯損壞，系統漏氟。

2）二通閥和三通閥堵帽未擰緊，系統漏氟。

3）三通閥檢修口頂針壞，系統漏氟。

4）室外機機內管道有裂紋。

（重點檢查：壓縮機排氣管和吸氣管、 四通閥連接的4根管道，冷凝器進口部位、二通閥、三通閥接口部位）

二、系統檢漏方法

1、檢查系統壓力

關機並拔下空調器電源（防止在檢查過程中發生危險），在三通閥檢修口接上壓力表， 觀察此時的靜態壓力：

1）0～0.5MPa：

無氟故障，此時應向系統內加注氣態製冷劑，使靜態壓力達到0.6MPa或更高壓力，以便於檢查漏點。

2）0.6MPa 或更高壓力

缺氟故障，此時不用向系統內加注製冷劑，可直接用泡沫檢查漏點。

2、檢漏技巧

氟R22與壓縮機潤滑油能互溶，因而氟R22洩漏時通常會將潤滑油出，也就是說製冷系統有油跡的部位就極有可能為漏氟部位，應重點檢查。

如果油跡有很長的一段，則應檢查處於最高位置的焊點或系統管道。

3、重點檢查部位

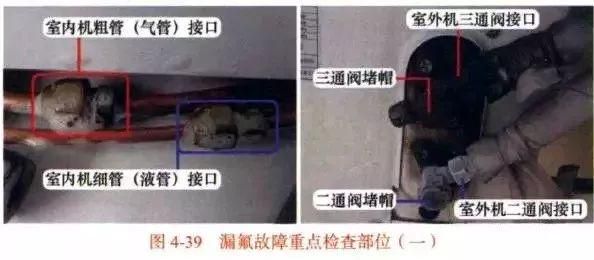

1）新裝機（或移機）：

室內機和室外機連接管道的4個接頭、 二通閥和三通閥堵帽、加長管道焊接部位。

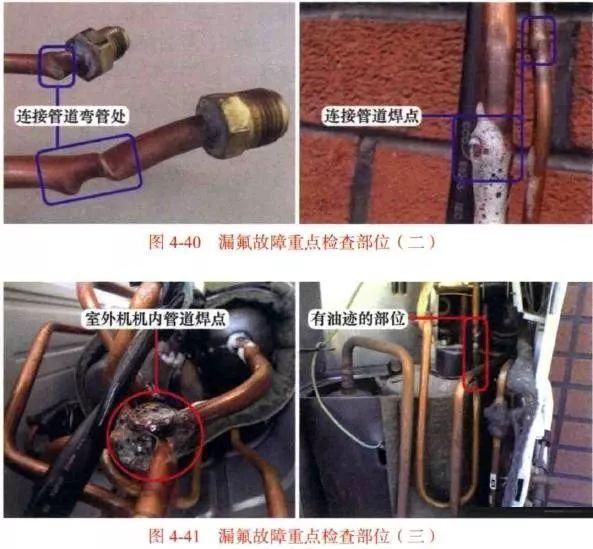

2）正常使用的空調器突然不製冷：

壓縮機吸氣管和排氣管、系統管路焊點、毛細管、四通閥連接管道和根部。

3）逐漸缺氟故障

室內機和室外機連接管道的4個接頭；更換過系統元件或補焊過管道的空調器還應檢查焊點。

4）製冷系統中有油跡的位置

4、檢漏方法

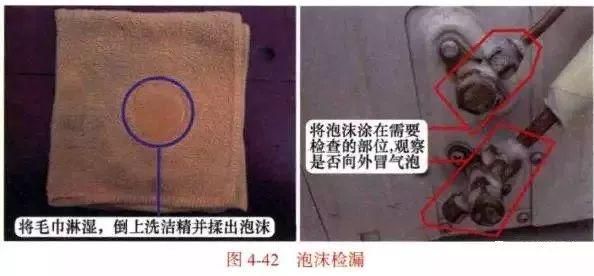

用水將毛巾（或海綿）淋溼，以不向下滴水為宜，倒上洗潔精，輕揉至豐富泡沫，見下圖：

塗在需要檢查的部位，觀察是否向外冒泡冒泡說明檢查部位有漏氟故障，沒有冒泡則說明正常

5、漏點處理方法

1）系統焊點漏：補焊漏點。

2）四通閥根部漏：更換四通閥。

3）喇叭口管壁變薄或脫落：重新擴口。

4）接頭螺母未擰緊：擰緊接頭螺母。

5）二、三通閥或室內機快速接頭絲紋壞：更換二、三通閥或快速接頭。

6）接頭螺母有裂紋或絲紋壞：更換連接螺母。

三、微漏故障檢修方法

1、區分故障部位

1）當系統為平衡壓力時，接上壓力表並記錄此時的系統壓力值後取下，關閉二通閥和三通閥的閥芯，將室內機和室外機的系統分開保壓；

2）等待一段時間後（根據漏點大小決定），再接上壓力表，慢慢打開三通閥閱芯，查看壓力表錶針是上升還是下降。

如果是上升：說明室外機的壓力高於室內機，故障在室內機，重點檢查蒸發器和連接管；

如果是下降：說明是室內機的壓力高於室外機，故障在室外機，重點檢查冷凝器和室外機內管道。

2、增加檢漏壓力

由於氟的靜態壓力最高約為0.6~1.1MPa，對於漏點較小的故障部位，應增加系統壓力來檢查。

如果條件具備可使用氮氣，氮氣瓶通過連接管經壓力表，將氮氣直接充人空調器製冷系統，靜態壓力能達到如2Mpa。

危險提示：壓力過高的氧氣遇到壓縮機的冷凍油將會自燃導致壓縮機爆炸，因此嚴禁將氧氣充入製冷系統用於檢漏，切記！切記！

3、將設備放入水中

如果區分故障部位和增加檢漏壓力之後，仍檢查不到漏點，可將懷疑的系統部分（如蒸發器或冷凝器）放人清水之中，通過觀察冒出的氣泡來查找漏點。
