風機盤管種類及特點（風機盤管詳述）

2023-04-14 10:55:32

風機盤管是空調系統常用的末端設備，通過機組內的冷水或熱水盤管將冷卻或加熱後的空氣送入室內，使室內溫度降低或升高，以滿足人們的舒適性需求。

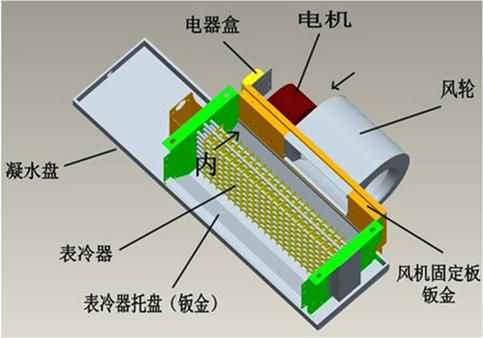

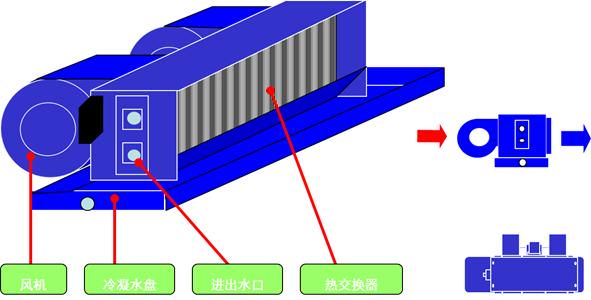

風機盤管的組成：由熱交換器、水管、過濾器、風扇、接水盤、排氣閥、支架等組件組成。

風機盤管的工作原理：機組內不斷的再循環所在房間或室外的空氣，使空氣通過冷水（熱水）盤管後被冷卻（加熱），以保持房間溫度的恆定。通常，新風通過新風機組處理後送入室內，以滿足空調房間新風量的需求。

風機盤管的類別和型號：風機盤管按形式分可分為臥式安裝、臥式明裝、立式暗裝、立式明裝、卡式、通用明裝等六種。

按有無冷凝水泵可分為普通型和豪華型。

按照排管數量可分為：兩排管和三排管。

註：風機盤管所說的幾排指的是風機盤管表冷器銅管的排數，一般兩排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管根數越多，製冷效果越好。

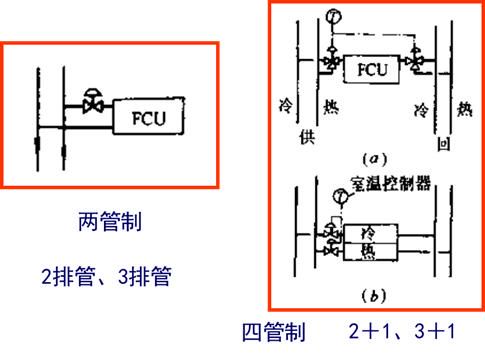

按制式可分為兩管制和四管制。兩管制：普通風機盤管夏季走冷水製冷，冬季走熱水制熱。四管制：多用於一些比較豪華的場所，可以同時走冷水和熱水，即可以根據需要有的房間製冷、有的房間取暖。

左右式判斷方式：面對風機盤管出風口，冷熱媒進出水管在左側即為左式，反之為右式。

風量範圍：350～2380m3/h

冷量範圍：2-13kw

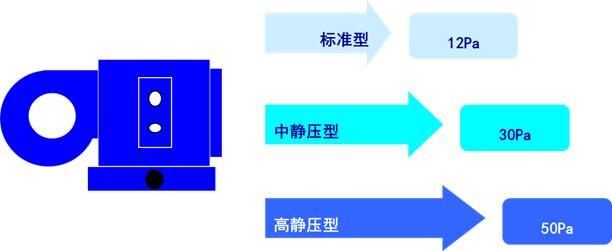

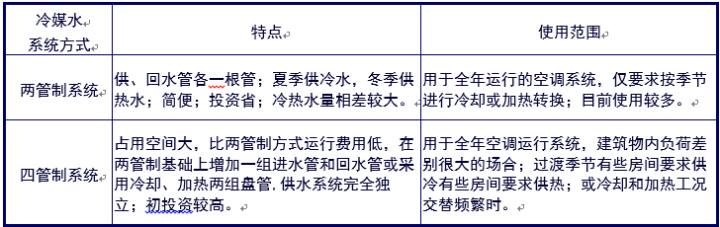

冷媒水系統：兩管制、四管制。

風機盤管設計選型要點：

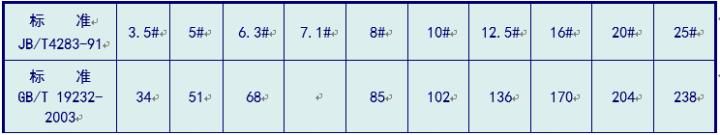

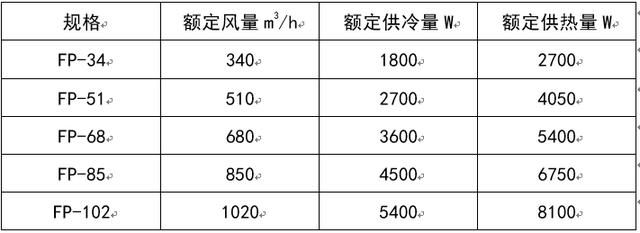

1、確定風盤型號：風機盤管請參考廠家的產品型號，注意盤管的排管數量和接管方式。當較大規格的風機盤管噪音不能滿足房間要求時，應取多臺小容量盤管。風機盤管容量按照下表選擇：

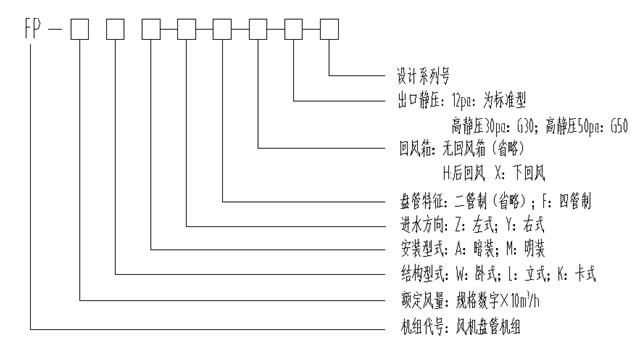

以下為風機盤管國標型號，供參考：

2、風盤接管管徑：

3、風盤冷凝水接管管徑：

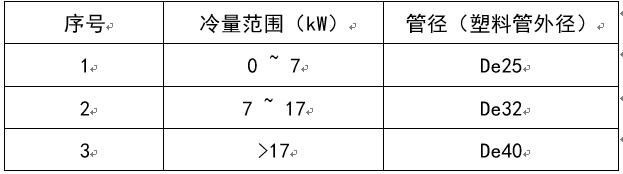

風機盤管冷凝水接管管徑根據末端風機盤管的冷量累計值，按下表確定：

風機盤管的安裝：

1、基本常識：

（1）室內風機盤管要水平安裝。

（2）用直徑Φ10mm吊杆吊裝，吊杆做防鏽處理，與內機的固定螺母緊固不鬆動。

（3）吊裝位置符合室內空氣循環和圖紙要求，與樓板之間要有一定的間距。

（4）使用分集水器的安裝方式：水模塊與分水器之間主管採用Φ40或者Φ32的PPR管，分集水器與風機盤管之間使用鋁塑管連接，流量分配均勻不易發生洩漏。水壓試驗壓力0.6Mpa保持2小時無洩漏。

（5）管路必須保溫，保溫層厚度20mm，冷凝水管路保溫層厚度為10mm。

（6）用U型卡或者其它方式固定，對保溫材料的壓縮量不大於2至3毫米。

（7）冷凝水管路要保持一定坡度，對於自然排水的風機盤管的排水出口的坡度不小於1%，確保排水順暢。滿水試驗不漏水，排水試驗不存水。

（8）管路用吊支架固定。

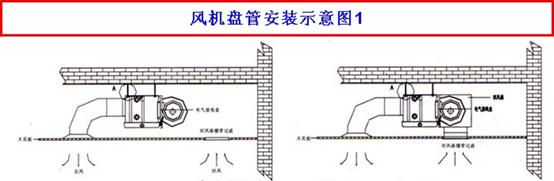

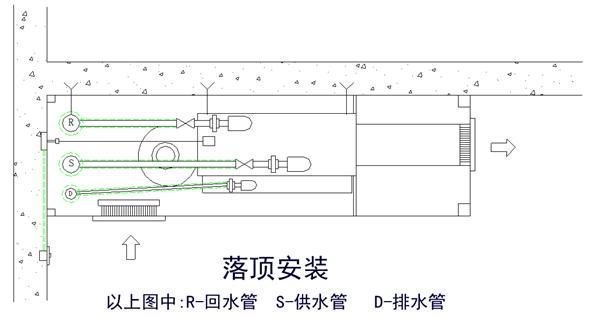

2、安裝示意圖：

風機盤管安裝注意事項：

1、當吊頂高度超過3米時，不宜選用天花式機型。

為什麼：吊頂太高選用天花機，暖風吹不下來，影響制熱效果。

2、冷凝水管與機組之間應用軟管連接。

為什麼：不使用軟管連接機組運行時產生的振動將導致水管脫落漏水，管路振裂及噪音等故障。

3、當房間高度超過3米時，不宜採用頂吹風散流器風口，應採用雙層百葉風口下吹風口。

為什麼：冬季暖風吹不下來，影響制熱效果。

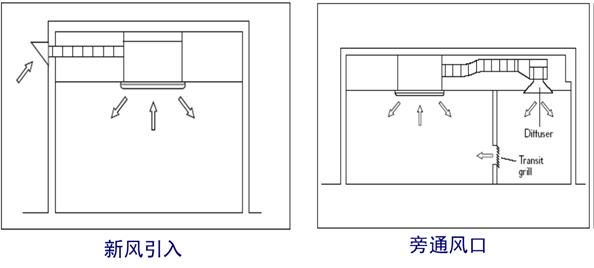

4、室內氣流組織要合理，避免氣流短路、斷路。

為什麼：短路主要是指出風口和迴風口布置不合理，送風未到達人活動的範圍就通過迴風口回到了機組。斷路主要是指出迴風不在同一空調區域或出風達不到空調區域，短路及斷路都將嚴重影響製冷、制熱效果。

風管安裝注意事項：

1、風機盤管必須安裝迴風箱。

為什麼：沒有迴風箱，空調區域室內空氣不能有效循環，導致製冷、制熱效果差。

2、出風口、迴風口及風管尺寸、材料符合規範要求。

為什麼：風口、風管過小，必然導致風速偏高或風量不足，產生噪音、製冷制熱差果差。一般以出風口風速不大於2m/s確定出風口尺寸，迴風風速不大於1.5m/s確定迴風口尺寸。

3、風管與出風口之間必須採用帆布等軟性連接。

為什麼：如不是軟連接，機組運行時的振動將沿風管傳遞，導致震動噪音。

4、當採用軟風管時，軟管長度不應超過4米。

為什麼：一般是FP-136WA至238WA機組用軟風管較多，且軟風管的阻力大，而機組靜壓小，若接管太長，會使最遠的風口風量小和各個風口間風量不均勻。

4、水系統安裝注意事項

1、風機盤管與水管連接時必須使用不鏽鋼軟接管。

為什麼：可以防止機組運行時振動傳遞到水管，減少噪音和管道振動鬆脫、開裂漏水等故障。

2、風機盤管與水管相連的軟接管安裝必須是水平直接，不得彎曲。

為什麼：因為軟接管彎曲過度時，薄弱處會導致破裂漏水。

3、水管與風機盤管相連時，應在進水管上安裝「Y」形過濾器。

為什麼：防止水系統雜質、贓物進入風機盤管損壞和堵塞換熱器。

4、在有節能要求的系統安裝電動二通閥時，必須將其安裝在回水管上。

為什麼：保證風機盤管所需求的正常水流量。

電氣系統安裝注意事項：

1、機組必須安全接地。

為什麼：無安全接地易導致觸電事故發生。

2、電源線規格必須符合機組要求。

為什麼：電源線規格不符合要求機組不能正常運行，電源線燒毀甚至引發火災事故。

3、一個控制開關只能控制一颱風機盤管，不允許同時控制多颱風機盤管。

為什麼：一個控制開關同時控制多颱風機盤管，會導致風機盤管電機燒毀。

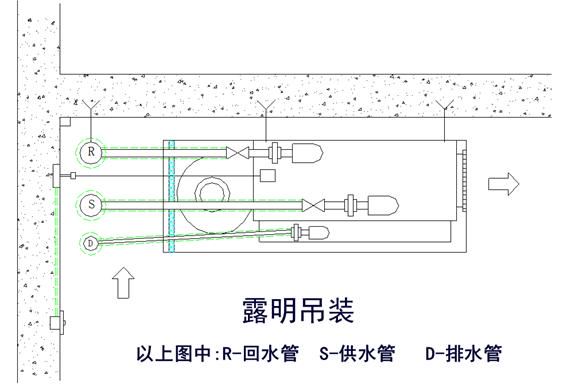

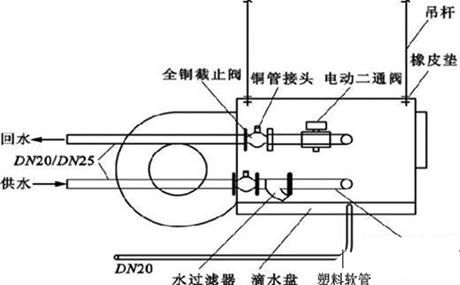

接管安裝圖：

風機盤管出風口方式：

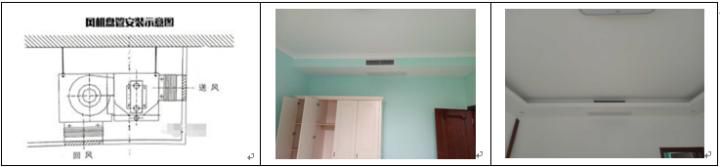

下出下回：

圖1：不帶迴風箱

圖2：帶迴風箱（優點是節省能源，乾淨清潔，減少噪音）

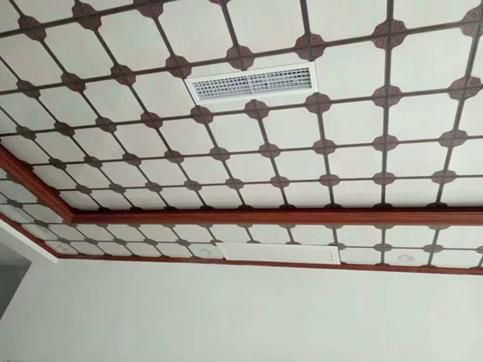

側出下回：

風機盤管容易出現的問題：

1、風機出風量小，製冷量差

原因：風機正常運轉的情況下，除了進風量小就是風道漏風，風道漏風的情況很少出現也很好處理，而進風量小的原因多事由於迴風口過濾網堵塞造成的，解決辦法就是經常清洗過濾網，如果清洗不及時，灰塵和雜物就會進一步粘到盤管翅片和風輪葉片上，翅片被髒物堵塞會導致風機通風能力下降。灰塵還會堆積到風機葉輪上，致使葉片角度變小從而風量減小、風機電流增大。因此即使清理迴風口過濾網是非常必要的。一般至少每個季度清洗一次否則堵塞越來越嚴重，維修也越來越難。

2、盤管噪音大，隨著風速高噪音加大

此現象一般有幾個原因：1）安裝施工過程中減震措施差，運行中產生共振。2）風道內有異物3）風機葉片變形或者電機軸承損壞，動平衡變差。遇到此現象先檢查盤管支吊架是否鬆動，然後打開風道檢查並清除異物。

3、盤管電機不轉。4、出風量正常，送風溫度有偏差。

5、設備和管路滴水。

風機盤管傳統電動閥的技術性能比較
