gbt14683-2003矽酮建築密封膠（新國標GBT14683）

2023-04-14 08:23:33 1

新國標GB/T 14683—2017《矽酮和改性矽酮建築密封膠》解讀

導語：

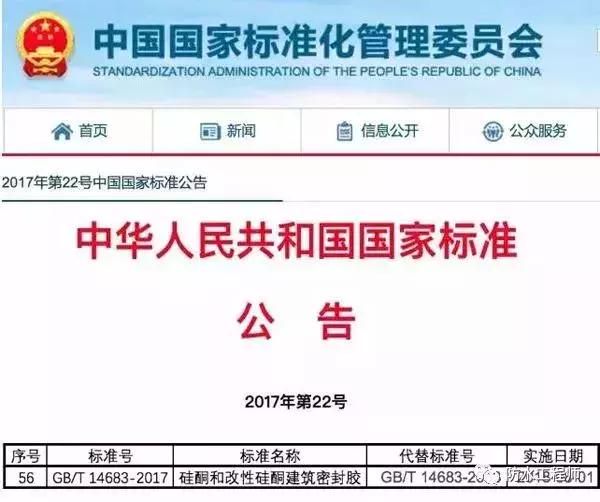

新版國家標準GB/T 14683—2017《矽酮和改性矽酮建築密封膠》於2017年9月7日正式發布，代替標準GB/T 14683—2003。儘管新國標發布至今，已有二年之久，仍有很多從業人員對新國標的內容不了解或者根本不知道新國標的存在。

與2003版標準進行對比，2017版標準主要變化內容如下：

增加了多組分矽酮密封膠，主要是考慮到多組分矽酮密封膠的發展情況；增加了以端矽烷基聚醚為主要成分的單組分和多組分改性矽酮密封膠，是由於近年來國內改性矽酮類密封膠在裝配式建築方面良好的發展和應用情況。

增加了適用於幕牆玻璃接縫用的非結構性裝配工程，主要因為越來越多的用戶更願意按照GB/T 14683《矽酮建築密封膠》的要求選用非結構性裝配幕牆玻璃接縫用密封膠。

►修訂的主要項目

增加了烷烴增塑劑要求。烷烴增塑劑項目的引入，並註明「適用於建築幕牆非結構性裝配時，膠中不得有烷烴增塑劑檢出」，可在一定程度上限制用於建築幕牆非結構性裝配時，膠中填充廉價增塑劑現象的發生，有利於保證矽酮密封膠接縫的耐久性及防止對接縫處基材的汙染。

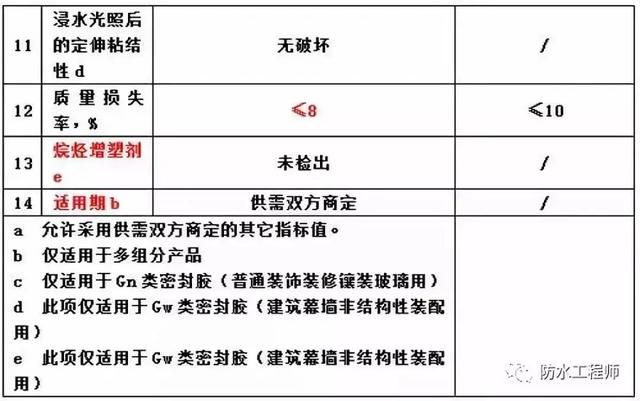

增加了浸水光照後定伸粘結性項目。由於本版的範圍涵蓋了用於建築幕牆非結構性裝配用的Gw類矽酮建築密封膠，該項要求主要是適用於幕牆玻璃接縫用密封膠的，技術指標要求和JC/T 882—2001《幕牆玻璃接縫用密封膠》保持一致。

適用範圍增加了多組分的類型，與其相應就增加了適用期項目。因不同的項目、不同的使用部位及施工人員操作熟練程度的不同對密封膠適用期的要求也不完全一致，對該項目的要求為「供需雙方商定」，以更好地滿足工程及施工的需要。

►修訂的主要指標

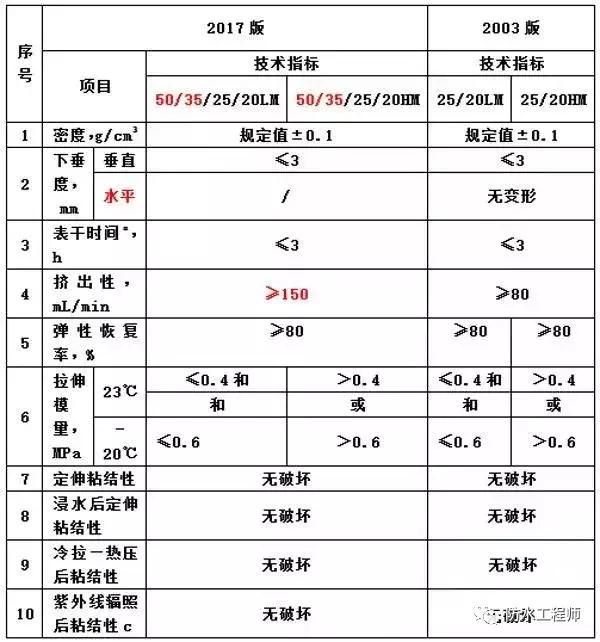

將下垂度項目的垂直和水平兩種要求，變更為僅垂直向的要求。主要是考慮到垂直向比水平向的試驗條件更為苛刻，能滿足垂直就基本上可以滿足水平。

質量損失率由不大於10%調整為不大於8%。質量損失率指標的調整是在驗證試驗數據的基礎上，為進一步有效控制膠中小分子的加入量，但又不能將有些膠中需要加入的交聯劑也被限制，對該項指標作了適當調整。

擠出性指標由不小於80mL/min調整為不小於150 mL/min。擠出性試驗按GB/T 13477.3《建築密封材料試驗方法第3部分：使用標準器具測定密封材料擠出性的方法》最新修訂版進行，擠出壓力由原來的0.2 MPa提高為0.3 MPa，驗證試驗的23組樣品中有22組樣品的擠出性大於150 mL/min，結果為228～1 302 mL/min；其餘1組樣品結果為131 mL/min。單項合格率為96%。綜合考慮本次驗證試驗數據及依該指標判定的合格率情況，對擠出性指標進行了調整。

建築用改性矽酮密封膠（MS）是本次修訂新增加的產品，對其性能的要求（項目、指標），主要是參考矽酮密封膠的性能要求、日本密封材料手冊、驗證試驗結果及調研情況而提出的。

項目中的密度、下垂度、表幹時間、擠出性、適用期、彈性恢復率、拉伸模量、定伸粘結性、浸水後定伸粘結性、冷拉-熱壓後粘結性、質量損失率與矽酮密封膠（SR）一致。

►比矽酮密封膠（SR）少的項目

浸水光照後粘結性和烷烴增塑劑，因該兩項性能是為了滿足矽酮密封膠(SR)用於建築幕牆的非結構性密封。

►比矽酮密封膠（SR）多的項目

定伸永久變形，主要是對MS密封膠的應力緩和性能進行表徵。由於裝配式預製混凝土外掛牆板施工後受到幹縮影響，使板塊之間的接縫擴大，導致改性矽酮密封膠（MS）在應用過程中一直處於拉應力作用下，為了對接縫中密封膠粘結界面中的應力起到緩和作用，提高界面粘結耐久性，有關方面研製出了用於幹縮位移接縫的具有應力緩和性能的建築密封膠。用於幹縮位移接縫的具有應力緩和性能的建築密封膠，在國內外標準中進行表徵尚屬首次。

此次修訂，將改性矽酮建築密封膠列入原來的矽酮建築密封膠標準中，簡化了標準體系；首次對適用於裝配式建築的改性矽酮密封膠進行了定義、對其性能單獨進行了要求，尤其是對其適用於幹縮位移接縫的應力緩和性能進行了定義和試驗方法的確定。隨著該標準的發布和實施，必將為矽酮和改性矽酮建築密封膠行業的持續健康發展起到良好的引領和規範作用。

予人玫瑰，手有餘香……如認可本文內容，請將其轉發給更多需要的人士！
