與非門電路實物接線（簡單易懂的與非門電路）

2023-04-14 10:10:54 1

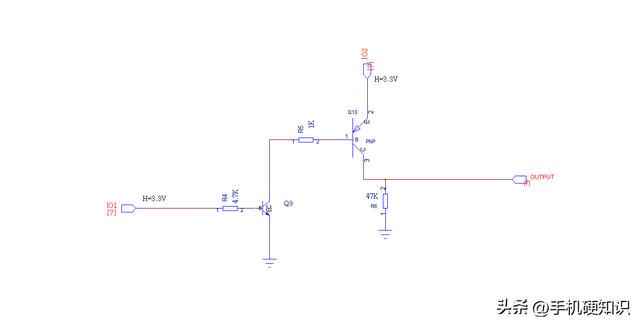

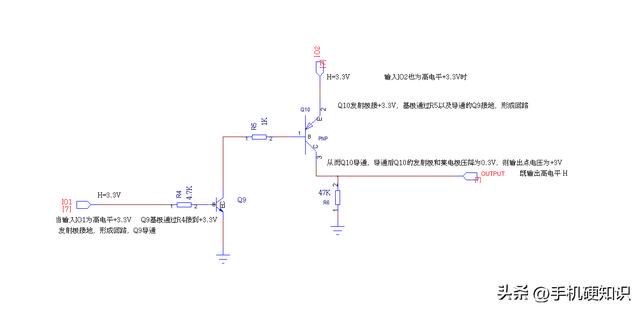

當輸入IO1為高電平 3.3V，輸入IO2也為高電平 3.3V時，Q9基極通過R4接到 3.3V,發射極接地，形成迴路，Q9導通。

Q10發射極接 3.3V，基極通過R5以及導通的Q9接地，形成迴路，從而Q10導通，導通後Q10的發射極和集電極壓降為0.3V，則輸出點電壓為 3V，即為輸出高電平1。

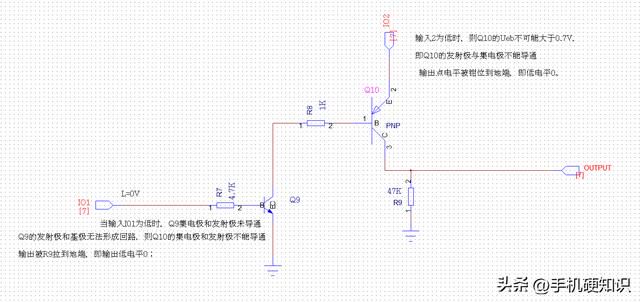

當輸入I01為低時，Q9集電極和發射極未導通，Q9的發射極和基極無法形成迴路，則Q10的集電極和發射極不能導通，輸出被R9拉到地端，即輸出低電平0；

輸入2為低時，則Q10的Ueb不可能大於0.7V，即Q10的發射極與集電極不能導通，輸出點電平被鉗位到地端，即低電平0。

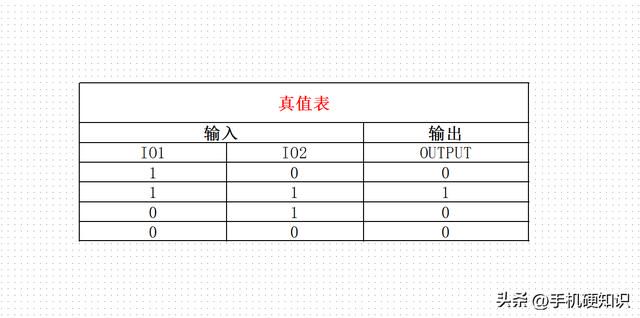

對應真值表如下：

非門可以簡單理解為將「1」轉化為「0」或將「0」轉化為「1」的一個步驟，即

對應真值表如下：

我們從其結果來看，異或門(XOR)就是建立在以上兩種門之上。
