自製一臺礦石收音機（教你製作簡單礦石收音機）

2023-04-13 16:07:07

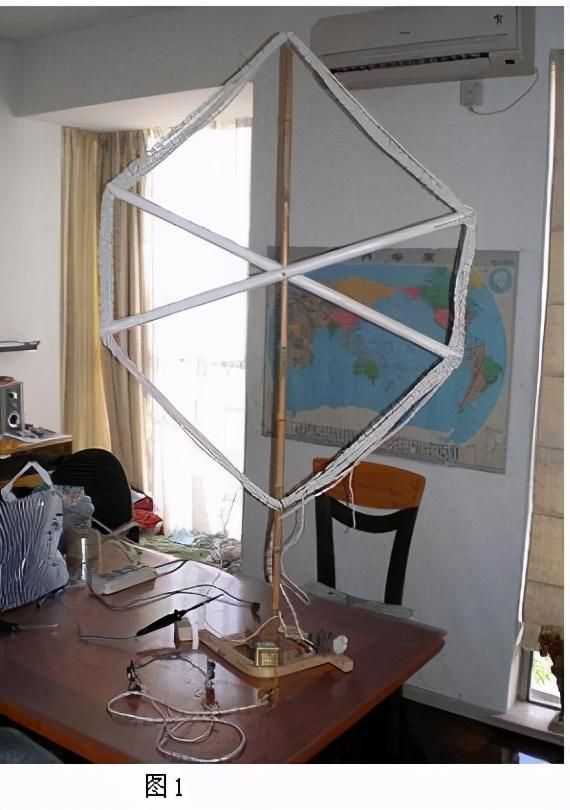

礦石收音機，那麼一個小小的、不用電池的幾個元器件的簡單組合，能發出那麼清晰悅耳的聲音，實在是妙不可言！但是由於生活環境的變化，天線、地線的架設越來越不方便，最近我受到咱們論壇上國外愛好者做的礦石機的啟發，也嘗試用環形線圈代替天地線和普通線圈，做了一架用2AP9檢波的二極體收音機，在上海徐匯區與閔行區交界處，不外接天地線，在室內，白天能收到4個臺，晚上能收到5個臺，最多時能收到6個臺，音量中等，音質好，無雜音。下面把具體情況向各位前輩匯報一下，敬請多多指教。

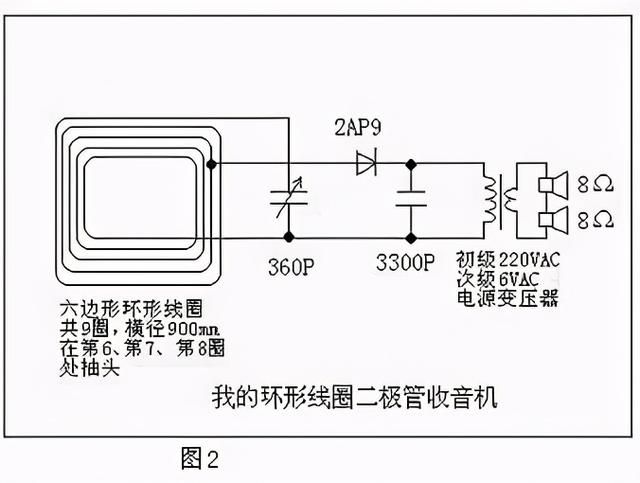

圖3 線圈架的卡槽（1）以前看到過十字架形的線圈架，我這個用的是六邊形，通過計算，認為可以增大接收面積，那兩個白色的支撐杆是我用房屋裝修用的電線套管的邊角料從中間鋸開的，為了卡住線圈，我又鋸了槽（見圖3）；（2）線圈是我去電料商店買的普通電線，總長22米左右，共繞了9圈，分別在第6、第7、第8圈處焊了引出線，以便試驗接哪一個聲音最響；（3）電臺調諧用360P雙連中的一組，檢波器用一隻2AP9，濾波電容是3300P，輸出變壓器是一隻220V變6V的普通電源變壓器（見圖4）。這些器材都是廢舊材料。這隻變壓器原先是壞的，初級接頭燒斷了，我小心地把它焊上了；

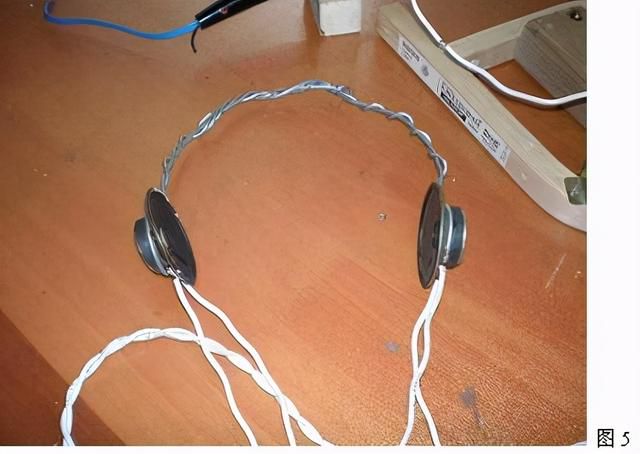

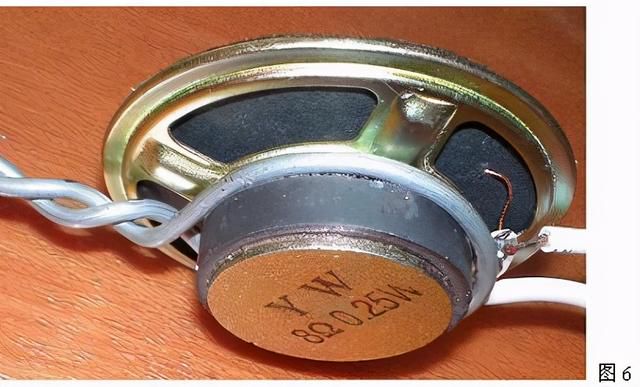

（4）因為現在不好找高阻耳機，我只好用變壓器加喇叭的方式湊合，我把兩隻8Ω的喇叭串聯成16Ω，用鐵絲好歹彎了一個架子，這樣把喇叭當耳機用（見圖5、圖6）；

（5）試驗的結果是：① 用同樣的變壓器，把兩隻8Ω的喇叭串聯成16Ω，比把兩隻8Ω的喇叭並聯成4Ω聲音大；② 在把兩隻8Ω的喇叭串聯成16Ω的前提下，變壓器無論是用6V的，或是12V的，或是18V的，聲音差別不大，其中，應該說還是用18V的聲音相對最大，但是只有細微的區別，考慮到我這隻6V變壓器是廢物利用，所以我還是用了這隻6V的；③ 用兩隻2AP9接成倍壓檢波電路（見圖7），聲音幾乎沒有增大，我估計這是因為從天空中接收到的電磁波的總能量有限的原因，這是否證明了，礦石機畢竟是礦石機呢？

④ 為了製作一架「真正的礦石機」，我分別用自然銅、雙面剃刀片、粗銅絲燒氧化亞銅進行了試驗，可惜全沒有成功。氧化亞銅我是燒成了，因為看到了那特有的淡紅色（與銅絲平常氧化生成的黑色的三氧化二銅不一樣），但是無論用什麼做觸絲都不能取得單向導電性，自然銅和雙面剃刀片的情況也一樣，不知道為什麼。最後只好放棄，還是用2AP9。
