全站儀測量方法與步驟（5種全站儀簡易教程）

2023-04-14 01:12:02

全站儀具有角度測量、距離（斜距、平距、高差）測量、三維坐標測量、導線測量、交會定點測量和放樣測量等多種用途。但在建築施工現場，測量和放樣作為最常用的使用功能我們必須掌握，今天分享5種全站儀簡易使用教程！視頻教程分享在最後！

一、賓得全站儀

賓得全站儀的機載內置程序分為兩個大的模塊:模式A主要用於常規元素(角度，距離，和高差)的測量；模式B則以豐富的應用程式幫助我們實現程序化測量，如坐標測量（以下稱測量），坐標放樣（以下稱放樣）。對於該全站儀在測量和放樣中的操作步驟，介紹如下：

1、坐標測量

開機—整平—按ENT進入模式A—按F5進入模式B—按F1功能—F2測量—選擇直角坐標數據（按ENT鍵）—選擇測點（按ENT鍵）—輸入測點坐標—按F5接受—按F5選擇後視點—輸入後視點坐標—按F5接受—照準後視點按F5確定進入坐標測量。（有後視點坐標的情況下）（在測量模式下按頁替換可直接切換到放樣）。模式A—按F5進入模式B—按F1功能—F2測量—選擇直角坐標數據（按ENT鍵）—選擇測點（按ENT鍵）—輸入測點坐標—按F5接受—F3置零或F2輸入角度—按ENT鍵進入坐標測量。（指定後視方位角的情況下）。

邁拓MTS-602系列，作為工程型全站儀，具有常用功能全鍵盤顯示的特點（即對於常用功能如:坐標測量和坐標,都可以直接在鍵盤上按鍵實現,不需要進入菜單裡的應用程式）,現就常用的兩個功能:坐標測量和坐標放樣的簡易操作流程,介紹如下,以供參考!

1、測量(坐標測量)

將儀器架設好(如架設在一個已知坐標的控制點上),對中整平→開機,出現轉動望遠鏡的提示→垂直轉動望遠鏡一圈→按「坐標」鍵→F2（建站）→F1（測站設置）→輸入已知點坐標（N0為縱坐標，E0為橫坐標，Z0為高程，輸入時，直接按數字鍵，一行輸入完畢，按▼鍵，光標自動跳到下一行，依次輸入N0，E0，Z0坐標）→F5（確定）→輸入儀器高→F5（確定），此時測站信息輸入完畢，自動返回到「坐標測量/建站」界面→F2（後視定向）→F2（輸入後視點坐標）→依次輸入後視點的坐標（Nbs為縱坐標，Ebs為橫坐標，輸入時，參照測站設置所述的輸入法）→F5（確定）→出現後視方位角界面後，精確瞄準後視點，按F5（設角）→F3（稜鏡高度）→輸入稜鏡高度→F5（確定）→按「退出」鍵，屏幕即出現坐標測量界面→精確瞄準目標點做架設的稜鏡中心（跑尺人員要使稜鏡杆上的氣泡居中，扶正稜鏡），鎖緊水平和垂直制動→F1（測量）→等待測距完畢，即可看到目標點的坐標！

溫馨提示：以上所述，所測得的坐標數據不記入內存，如要使用內存，則要使用數據記錄功能，該功能的操作要求首先輸入文件名，然後在測站設置中，輸入坐標完畢按F4（記錄），後視定向完畢後按F3（開始測量）→瞄準目標→按「坐標」→測出坐標後，按F4（記錄）！

2、放樣（坐標放樣） 將儀器架設好(如架設在一個已知坐標的控制點上),對中整平，開機→出現轉動望遠鏡的提示→垂直轉動望遠鏡一圈→按「放樣」鍵→F2（坐標放樣）→F1（測站設置）→輸入測站點坐標（N0為縱坐標，E0為橫坐標，Z0為高程，輸入時，直接按數字鍵，一行輸入完畢，按▼鍵，光標自動跳到下一行，依次輸入N0，E0，Z0坐標）→輸入完畢，按F5（確定）→輸入儀器高→F5（確定）→F2（後視定向）→F2（輸入後視點坐標）→依次輸入後視點坐標（Nbs為縱坐標，Ebs為橫坐標，輸入時，參照測站設置所述的輸入法）→輸入完畢，按F5（確定）→出現「後視方位角」界面，精確瞄準後視點，按F5（設角）→F3（開始放樣）→輸入放樣點坐標（Np為縱坐標,Ep為橫坐標,Zp高程）→輸入完畢，按F5（放樣）→輸入稜鏡高→F5（確定）→出現「角度差。。。」界面時，轉動儀器，使得「角度差」所顯示所顯示的角度調為0°00′00″，鎖緊水平制動，此時儀器所指示的水平方向即為放樣點所在的方向→指揮方向：指揮跑尺人員在一起所指示的水平方向上移動稜鏡，並使得稜鏡中心對準儀器望遠鏡中心十字絲，且把稜鏡扶正（稜鏡杆上的水準氣泡居中）→F5（測量）→移動距離：等待測距完畢，屏幕上距離差一行即會顯示跑尺人員需要沿望遠鏡所示方向上移動的距離（該距離實際上是稜鏡所在位置與放樣點設計位置的距離差）→重複指揮方向，移動距離，直到方向吻合，距離差達到放樣要求，放樣的實地位置即可確定！

三、索佳SET600全站儀

1、測量（坐標測量）

將儀器對中整平，按「ON」鍵開機→按「ESC」，直到屏幕出現「0 set」界面，把儀器繞水平方向轉動一圈，再把望遠鏡繞垂直方向轉動一圈（此步為角度初始化，每次開機都要執行此步），當水平角（HAR）和垂直角（ZA）都在屏幕上出現後（測量界面），按「ESC」鍵→F3（內存）→選擇「JOB」（工作文件），按「確認」（面板右下角的灰色鍵）→選擇「JOB name edit」(文件名編輯)，按「確認」→按F1至F4（FUNC為鍵盤輸入內容的擴展，包括數字，字母和符號）輸入文件名，輸入完畢按「確認」→ESC(退出) →ESC→ESC→依次按FUNC（功能），當F3上方顯示「坐標」時（如果不考慮坐標數據的存儲及調用，可跳過建立文件名的步驟，當角度初始化完畢後，按FUNC調整F3的功能為坐標時再進行以下操作）→F3（坐標）→選擇「Stn.Orientation」(測站定向)，按「確認」→選擇「stn coordinate」(測站坐標)，按「確認」→F3（編輯），按F1至F4輸入測站坐標（N0為縱坐標，E0為橫坐標，Z0為高程），一行輸入完畢，按「確認」當光標跳至Inst.h時，輸入儀器高，光標跳至Tgt.h時為稜鏡高，全部輸入完畢→按F2（記錄），在Pt處輸入測站點號（F4為編輯修改）,按F1（OK）（當出現Over write的提示時，說明在儀器內存中有點名相重的點，要麼按F4覆蓋，要麼按F3重新修改點名）→（如果不考慮數據記錄及調用，可跳過上一步）F4（OK）→選擇「Set H angle」(設置水平角)，按「確認」→選擇「Back sight」(後視)，按「確認」→F3（編輯）→依次輸入後視坐標（輸入法參考測站定向，NBS為縱坐標，EBS為橫坐標，ZBS為高程）→F4（OK）→F4(OK) →精確瞄準後視點，按F4（YES）→ESC→選擇「Observation」(觀測)，按「確認」→等待測距完畢，屏幕出現目標點坐標時後，按F4（記錄）→F1（OK）記錄目標點坐標（如需更改點號及稜鏡高，可把光標調至Pt(點號)行和Tgt.h(稜鏡高)行並按F4鍵修改）→觀測下一點，按F1（觀測）即可！

2、放樣（坐標放樣）

開機及角度初始化完畢，按「ESC」進入測量界面（屏幕有水平角及垂直角顯示），依次按「FUNC」，直到F2功能變為「放樣」→按F2（放樣）→選擇「Stn.Orientation」(測站定向)，按「確認」→選擇「stn coordinate」(測站坐標)，按「確認」→F3（編輯），按F1至F4輸入測站坐標一行輸入完畢，按「確認」當光標跳至Inst.h時，輸入儀器高，光標跳至Tgt.h時為稜鏡高，全部輸入完畢→按F2（記錄），在Pt處輸入測站點號（F4為編輯修改）,按F1（OK）（當出現Over write的提示時，說明在儀器內存中有點名相重的點，要麼按F4覆蓋，要麼按F3重新修改點名）→（如果不考慮數據記錄及調用，可跳過上一步）F4（OK）→選擇「Set H angle」(設置水平角)，按「確認」→選擇「Back sight」(後視)，按「確認」→F3（編輯）→依次輸入後視坐標（輸入法參考測站定向，NBS為縱坐標，EBS為橫坐標，ZBS為高程）→F4（OK）→F4(OK) →精確瞄準後視點，按F4（YES）→ESC→選擇「S-O date」(放樣數據)，按「確認」→依次按F2（▲S-O），直到屏幕出現「S-O Coord(放樣數據)，則輸入放樣點的坐標（Np,Ep,Zp分別為縱坐標，橫坐標，高程）→F4（OK）→依次按F2（▲S-O），直到屏幕出現S-O H界面時，dHA顯示的即為角度差，水平方向轉動儀器，將該角度差調為00°00′00″，鎖緊水平制動，則儀器所指示的水平方向即為放樣點所在的方向，當指揮跑尺人員將稜鏡調整至此方向後，通過F1（觀測）鍵，即可知道放樣距離差（屏幕上以H顯示）為多少！

3、溫馨提示

依次按ESC鍵進入SET600界面，F3（內存）→選擇JOB,在Comms setup中可以進行通訊參數的設置(與南方cass通訊，在cass裡選擇索佳SET，全站儀推薦以下設置：Baud rate:9600bpsDate bits:8bitParity:NOT setStop bit:1bitCheck sum:NoXon/Xoff:NOCass及全站儀通訊參數設置好後，進入JOB裡，選擇Comms output→選擇所要通訊的文件→按「確認」鍵，但文件名右邊變為Out後，→F4（OK）→選擇SDR→按「確認」鍵即可！

四、三鼎全站儀

1、使用中的相關注意事項

儀器對中整平後，請檢查補償器是否打開（一般為開啟狀態）——開機後的常用測量界面，按兩次F4鍵→F2（補償）→選擇對應的補償類型即可開啟反射體（稜鏡，稜鏡常數，無稜鏡），氣象改正數的設置——測量之前，在開機後的常用測量界面，按F4鍵，找到EDM選項，在此選項中，可對稜鏡和氣象改正數進行設置（注意：在使用帶免稜鏡功能的全站儀時，一定要在EDM裡選擇好對應的反射體，即目標是稜鏡還是無稜鏡） 以上為初次使用全站儀的用戶需要特別注意的事項，以下就三鼎全站儀中的兩個常用功能——測量（數據採集）和放樣作一個簡要的流程描述。

2、測量（數據採集）

溫馨提示：在操作中，輸入數字或字母完畢，按ENT鍵確認輸入。按紅色鍵開機→菜單→F1（應用程式）→F1（測量），自動進入測量設置界面→第一步：F1（設置作業）→F1（增加）→按數字鍵盤輸入作業名→F4（確認），自動返回測量設置界面。第二步：F2（設置測站）→F3（坐標）→輸入測站點點號及坐標（N為縱向坐標，E為橫向坐標）→F4（保存）→輸入儀器高→F4（確認）。第三步：F3（定向）→F2（坐標定向）→F2（坐標）→輸入後視點點號及坐標（N為縱向坐標，E為橫向坐標）→F4（保存），自動進入坐標定向界面→轉動儀器，精確瞄準後視點→F3（記錄），儀器提示「確認要進行多餘觀測嗎？」 →F1（取消），自動進入定向結果界面→F4（確認）。第四步：F4（開始），自動進入測量1/3界面→輸入待測點的點號及稜鏡高→按兩次「翻頁」，界面顯示坐標後→瞄準待測點所架設的稜鏡→F2（測距），稍等片刻，測距完畢後界面即顯示所測點的坐標，如果需要記錄所測坐標到全站儀內存，按F3（記錄）即可。該點即測量完畢！3、放樣按紅色鍵開機→菜單→F1（應用程式）→F2（放樣）→參照測量中的第一步至第三步（步驟略）→F4（N為縱向坐標，E為橫向坐標）→F4（確認），自動進入放樣界面→轉動儀器，將△Hz調至00°00′00″，鎖緊水平制動（溫馨提示：此時水平方向不得再轉動儀器，此時望遠鏡所指方向即為放樣點所在的方向）→然後在此方向指揮跑尺人員移動稜鏡以對準儀器望遠鏡 字絲中心→按F4找到測距功能→F2（測距）→稍等片刻，測距完畢後，放樣界面中的△Hz下一行所顯示的數值即為放樣距離差，根據該距離差再指揮跑尺人員沿儀器所定方向移動稜鏡至該距離差到達放樣所要的精度時，稜鏡所在的位置即為放樣點所在的平面位置。

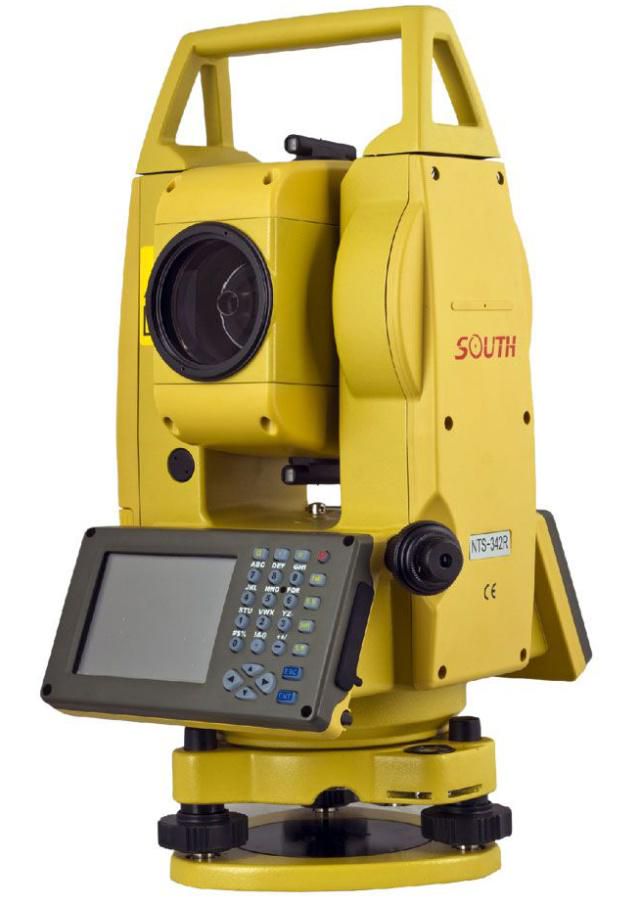

五、南方全站儀

1、測量

儀器對中整平後，開機→項目（A）→新建項目→輸入項目名稱（作者及注釋）→建完後點鉤→建站→已知點建站→測站→輸入已知測站點名稱（通過下拉菜單調用或者新建一個已知點作為測站點）→如新建→輸入測站點名稱及X、Y、Z坐標→建完後點鉤→輸入儀高→輸入鏡高→後視點→通過下拉菜單調用或者新建一個已知點作為後視點→如新建→輸入後視點名稱及X、Y、Z坐標→建完後點鉤→後視定向（盤左精確瞄準後視點，照準後水平制動鎖死）→設置，此時設站及定向過程完畢→ESC→採集→點測量→照準待測點→依次輸入點名、鏡高→測距、保存（也可直接測存）註：測距表示測量後會在顯示板上顯示出來，保存表示把剛剛測得的點的數據保存，測存表示測量後數據不顯示在顯示板上，而是直接存儲到儀器的文件夾中。

2、放樣

儀器對中整平後，開機→放樣→點放樣→通過下拉菜單新建或者調用裡邊的數據進行放樣→輸入X、Y、Z坐標→參考顯示板上羅盤狀的圖形→轉動儀器，左轉數據到達±0.0003dms（目的在於將儀器當前水平角同放樣點所在水平角的角度差歸零）→水平制動鎖死→參考HD中的數據，在適當位置時指揮稜鏡左右移動與望遠鏡裡邊的豎絲重合（通過儀器望遠鏡觀看並指揮跑尺人員的移動）→找準稜鏡點→測量→參考移遠，根據顯示的稜鏡所在位置與放樣點設計位置的距離差，指揮跑尺人員順著望遠鏡指示的方向前後移動稜鏡，移動一次測距一次，反覆移動，反覆測距，知道稜鏡所在方向精確符合於望遠鏡中心十字絲所指示的方向並顯示的距離差達到放樣精度要求後，該放樣點在實地的位置即可確定。3、數據導出開機→插上存儲媒介（優盤、內存卡等）→項目B選項卡→導出→存儲方式→數據類型→坐標類型→導出→輸入導出文件名。
