模具尺寸檢測方法（這些技能一定要掌握好）

2023-04-12 05:11:39

模具2D標註

在設計標註過程中,我們標註的尺寸既要使模具生產出的產品符合客戶的要求﹐還要使加工簡單化。一般而言我們在標圖時都會標兩位小數﹐大部分工廠圖紙標題欄通常會註明寫著正負0.01（如下圖）。但是對於有些部位如水路﹑螺絲等根本沒必要做到這麼小的公差來增加加工的難度。

在標註時要遵循下面的幾項2D標註的準則:

1.真實﹐在2D圖面中所表達的所有尺寸﹐在計算機圖面上是絕對的﹐不能有圖面的尺寸與實測的不一致﹐（有時設計只是改變尺寸﹐而沒變更圖面形狀。）這樣會可能導致後面設變﹑或開複製模時出現錯誤！

2.善於表達工件中各處形狀﹐讓加工現場能看懂你所畫的2D圖。

3.美觀﹐對於圖面的要求﹐2D圖一定要線型﹑文字清晰﹐線寬﹑顏色以及文字大小的統一設定。可以定義列印出來的字大小統一為2.5mm，這樣不會太大也不會太小。

4.準確的表達工件,工件的最終目的是要現場加工準確﹐那圖面一定要準確標示出現場在加工時所用到的尺寸。

5.標註完成之後必須以模具組立分配零件編號及版次發行的方式令名歸檔。以便於管理及後期更新。

標註的分類

一.模座的標註。

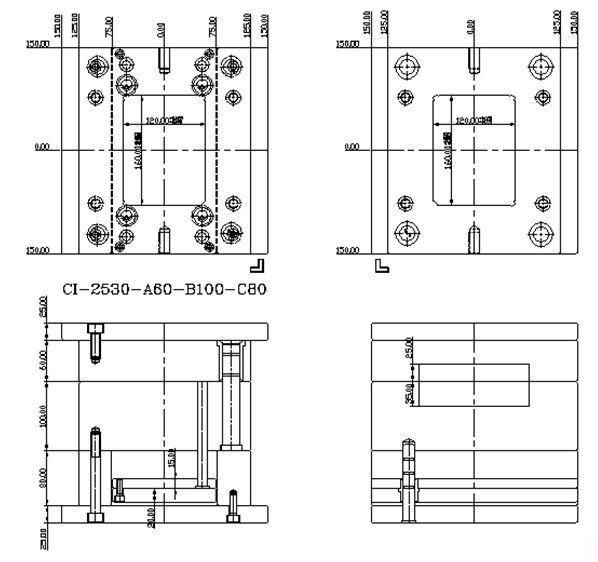

模座的標註:是相對於我們要模胚廠商為我們開框的模座以及非標準模座才有標註﹐所有模座備料圖時我們要註明指令編號﹑模座型號各(DCI﹑CI等)和A﹑B﹑C板厚。（也就是常說的模架訂料圖）我們所用到的模座不同﹐標註注意事項也有不同,可分為：

例圖：

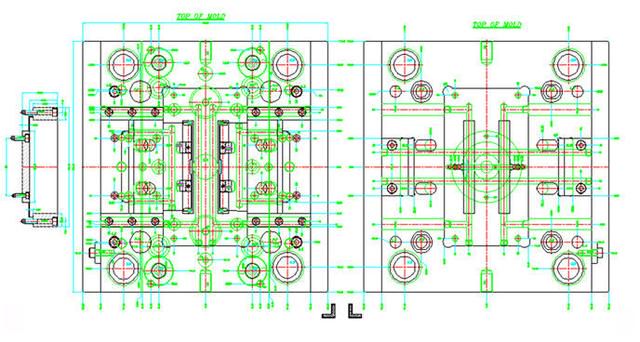

二.組立圖的標註。

我們的組立圖標註的要讓看圖的人既能清晰明了, 又能了解我們所畫每一個零件的型狀大小及位置。

A、在平面圖上以模具中心為原點, 標註以下各零件的大小和位置尺寸﹕

✪圖面上各個零件的編號(如SP﹑GB﹑ SP﹑ STP等)。

✪注口的位置﹑灌嘴的螺絲位置。

✪模板的大小及模仁的大小與位置。

✪滑塊﹑斜銷及其配件的位置和大小。

✪限位塊的位置和大小。

✪水孔的位置, 規格及編號(如NO.1 IN)。

✪KO孔的位置。

✪導柱, 導套的位置。

✪支撐柱(SP)的位置。

✪垃圾釘(STP)的位置。

✪回位銷(RP)的位置。

✪大﹑小拉杆及其孔的位置。（三板模）

✪開閉器的大小及位置。

✪模板螺絲的編號及模仁螺絲的大小與位置。

B﹑在斷面圖上主要標註的尺寸有：

✪各模板的厚度以及模具的總長L﹑總寬 W﹑總高H。

✪定位環的大小, 高度及螺絲孔的位置。

✪注口襯套的細部加工尺寸都應標註清楚。

✪模仁的厚度。

✪水孔的高度。

✪導柱, 導套的長度及其大小。

✪大﹑小拉杆的行程及其大小（拉杆﹑託銷﹑流道之間的關係尺寸）。 （三板模）

✪頂板導柱及其導套的長度和大小。

✪KO孔的直徑。

✪支撐柱(SP)的長度和直徑。

✪垃圾釘的直徑和厚度。

✪回位銷的大小和長度。

✪開閉器的直徑和長度。（三板模）

✪限位塊的高度。

✪各吊模螺釘的規格及高度。

✪有關滑塊﹑斜銷的各個參數及配件的大小尺寸。

以及一些其它的結構﹑零件都儘量在組立圖上表達清楚。

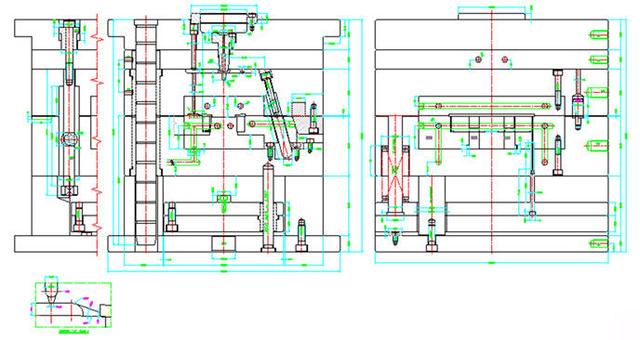

圖例：

三.模仁的標註。

A﹑模仁介紹及相關加工圖面。

通常模仁圖分模仁螺絲水路圖和模仁加工圖。模仁形狀簡單的，其螺絲水路圖與加工圖在一張圖面的標示出來。反之，則需螺絲水路圖與加工圖分開，以使圖面清晰、整潔。

B﹑模仁標註時注意事項。

✪TOP與基準角要標示出。

✪最少的視圖把圖面表達完整，一個形狀儘量在一個視圖上表達清楚。

✪靠破與插破在尺寸上用文字標示出。

✪通孔的地方打剖面線。

✪模仁的最大尺寸的標註。

✪PL按組立圖標示出﹐零零點（原點）與組立圖一致。

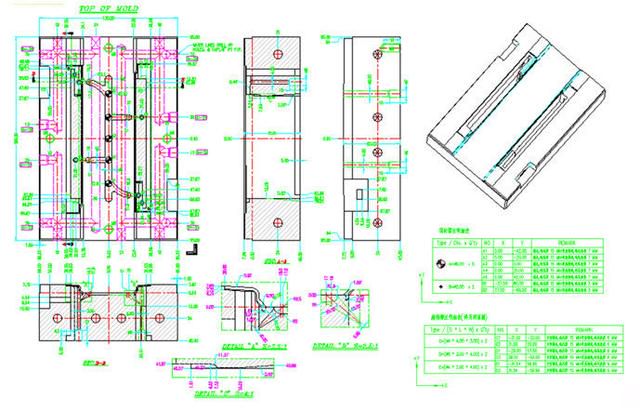

圖例：

四.模板的標註。

能標出一個比較完美的模仁的話，那麼模板的標註以及零件的標註也就不是問題了。模板的標註可簡單的分為：

（1)上固定板

上固定板包含了：定位環孔、螺絲孔等，螺絲孔又分為鎖母模板的螺絲沉頭孔、鎖定位環的螺絲孔以及吊模螺絲孔，有隔熱板的還應加上鎖隔熱板的螺絲孔，有時為了方便導柱排氣會在上固定板上加上排氣槽。

上固定板具體結構標註:

✫上固定板的長、寬、高尺寸精度為兩位小數。

✫定位環的位置，直徑及深度，注口襯套掏孔直徑。

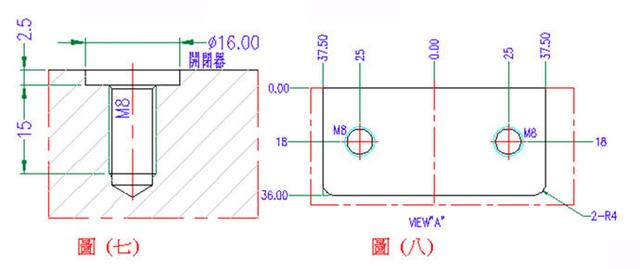

✫螺絲孔的規格位置及深度。此時應標註為M8、M10等形式。側面螺絲(吊模螺絲孔)高度尺寸需文字說明(如:深度12.5)。

✫有排氣槽的應標明排氣槽的位置、大小和深度。

（2）母模板

①﹑母模板包含了：模穴﹑水路﹑螺絲孔﹑導柱(導套)孔﹑注口襯套孔等﹐對於有其它機構的(如﹕滑塊機構﹑母模斜梢機構等)﹐母模板的也應反映出其相應的機構(如斜撐梢孔﹑鎖緊塊等)。

②﹑母模板具體結構的標註﹕

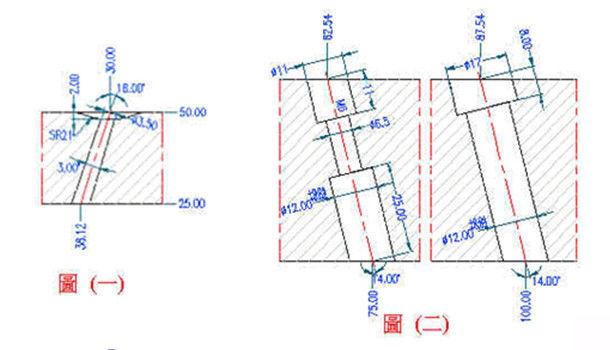

✫.進膠的標註： 進膠口小端直徑，膠口的角度， 膠口的位置尺寸。（三板模）

✫.斜撐銷孔： 斜撐銷的直徑及其斜度， 各部分的深度。

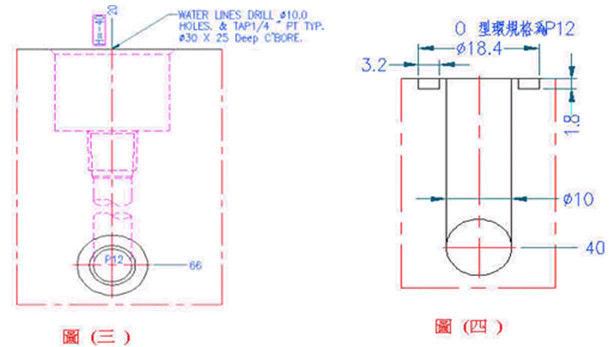

✫.冷卻水孔：冷卻水孔的規格， 型號， 編號及位置尺寸。

✫.「O」型環：其外形均以整數標註, 要標註的尺有：槽的外徑、寬度、深度、水孔的直徑，並在空白處註明「O」型環規格,如P16，P20。螺絲孔的規格位置及深度。

✫.鎖緊塊留自然其主視圖上應以小端尺寸標註，側視圖上的大、小端無需標出。

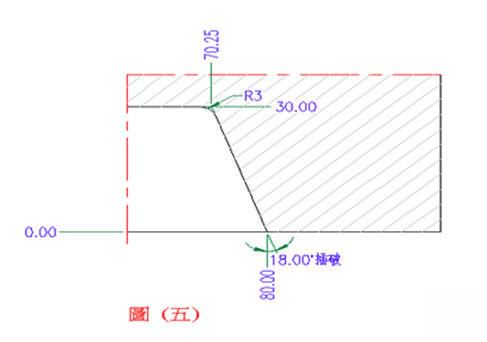

✫.側視圖上插破之角度斜面應註明(插破)字樣。

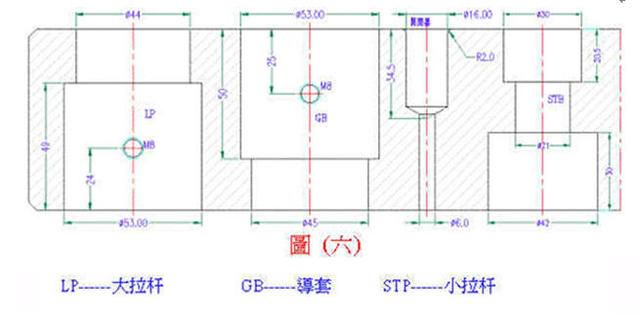

✫.小拉杆、開閉器、導柱(套)孔等需應剖視反映。

✫.如有其它特殊情況，可以用文字說明。

圖例：

（3）公模板

A﹑公模板包含了﹕模穴﹑水路﹑螺絲孔﹑導柱(導套)孔﹑頂針(套筒)孔﹑回位梢孔﹑頂板導柱孔﹑開閉器孔等﹐對於有其它機構的(如﹕滑塊機構﹑斜梢機構等)﹐公模板的也應反映出其相應的機構。

B﹑公模板具體結構的標註﹕

a.冷卻水孔: 冷卻水孔的規格, 型號, 編號及位置尺寸。

b.「O」型環﹕其外形均以整數標註, 要標註的尺寸有: 槽的外徑, 寬度, 深度, 水孔的直徑。並在空白處註明"O"型環規格, 如P12。

c.螺絲孔的規格位置及深度。打在公模板側面螺孔(如﹕吊模螺絲孔)高度尺寸有時為了方便可以以文字說明(如:深度50)。

d.回位銷RP孔徑及其掏孔大小和深度,導柱(導套)孔孔徑及沉頭高度﹑直徑等。

e.斜梢孔孔徑大小及斜梢引導塊孔的高度﹑位置。

f.頂板導柱孔(EGP)的孔徑及深度。

g.開閉器孔應標出孔徑﹑孔深﹑螺絲孔型號﹑深度。

h.側面使用直角定位塊﹐除應作一剖視圖外還需作一向視圖。

i.如有其它特殊情況﹐可以用文字說明。

（4）上下頂針板

上下頂針板密切相關, 因此將它們為一個整體進行標註。

A﹑上下頂針板上包含了﹕頂針沉頭孔﹑套筒孔﹑螺絲孔﹑回位梢孔﹑頂板導套孔﹑斜梢座孔﹑支撐柱孔﹑拉回裝置孔等。

a.上下頂針板之支撐柱孔(SP)可以不在側視圖上反映﹐可直接在主視圖上標明其直徑﹐並註明其通孔(THR)即可。

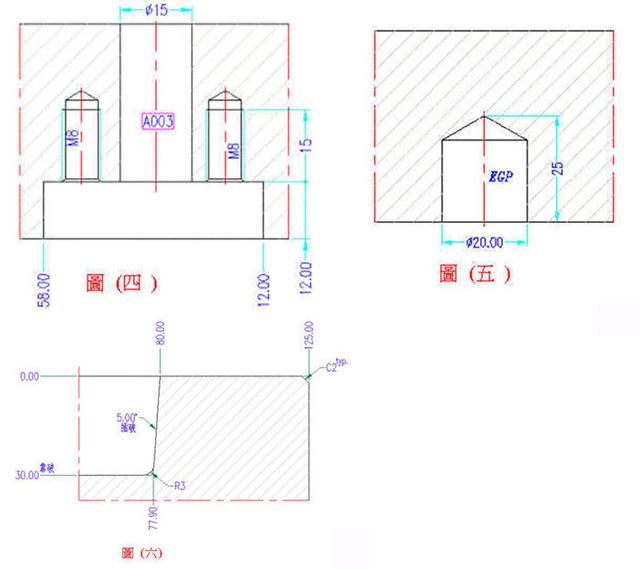

b.對於斜梢座孔一致而斜梢編號不一致的情況﹐可不必將每一座孔在剖視圖的反映﹐註明(A001,A002,A003)斜梢座孔型式一致之字樣。

B﹑具體結構之標註﹕

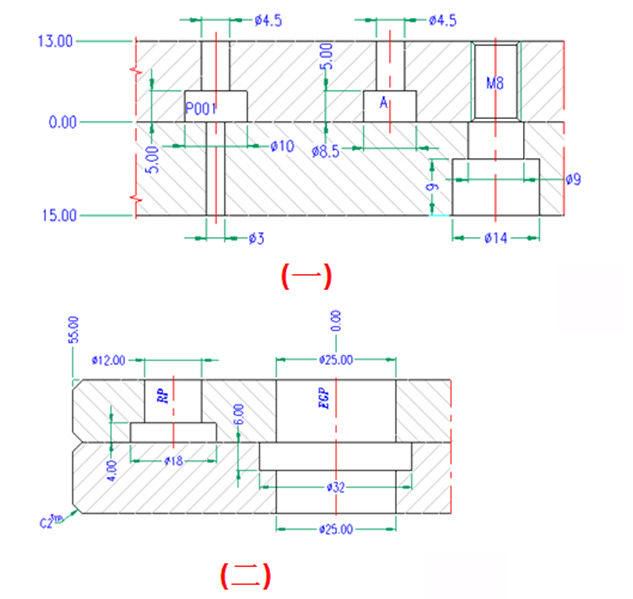

a.回位梢孔應標出孔徑及沉頭高度﹑大小﹐頂針板導柱孔應標出孔徑﹑沉頭高度及大小﹑斜梢座孔及拉回裝置孔應依其具體形式進行標註。

b.各頂針﹑套筒﹑扁梢之沉頭均應標註出孔徑﹑沉頭高度及大小。

圖例：

（5）下固定板

A﹑下固定板包含了:K.O.孔﹑頂板導柱孔﹑拉回裝置孔﹑螺絲孔﹑套筒頂針沉頭孔等。

B﹑標註下固定板時,要注意下固定板上的螺絲種類,其中包括鎖模腳的螺絲,鎖下固定板的螺絲,鎖支撐柱的螺絲及吊模螺絲,有時還有定位模腳的定位銷孔。

具體結構的標註與前面介紹的模板類零件相同,不再重述。

五.零配件的標註。

我們通常所用到的零配件有鑲件﹑斜梢﹑斜梢座﹑滑塊﹑撥塊﹑壓塊﹑耐磨塊﹑斜撐梢﹑支撐柱﹑套筒﹑等。常以零件英文名的第一個字母加數字命名，以示區分。

母模仁及鑲件：F01、F02、F03、F04……

公模仁及鑲件：M01、M02、M03、M04……

滑塊：S01、S02、S03、S04……

斜梢：L01、L02、L03、L04……

頂針：E01、E02、E03、E04……

模板：C01、C02、C03、C04……

其它配件多以P01、P02、P03、P04……

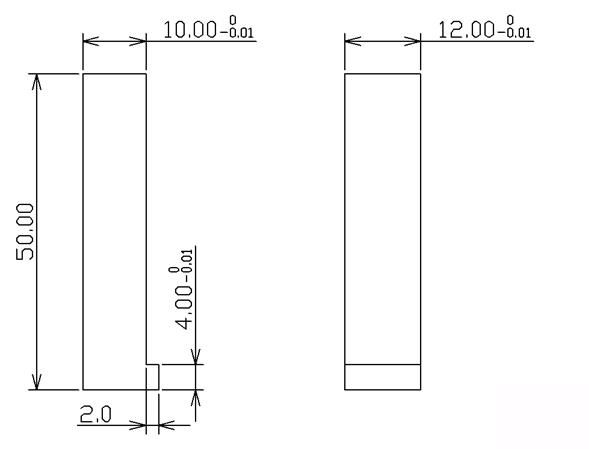

標註需要了解每個零件的每一個特徵它的作用，然後按作用精度需要標註，如下圖標註，鑲件的四周需要裝入模仁，需要標負公差。掛臺寬度方向，模仁都會做避空，標一位小數就好。

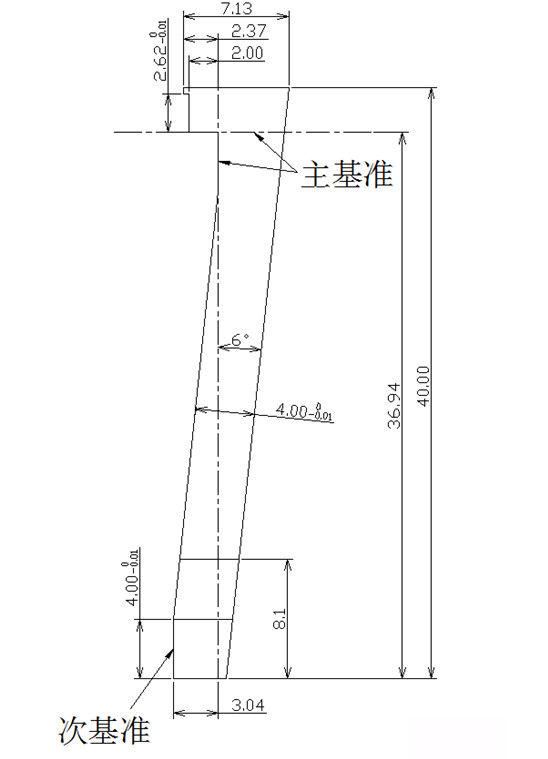

部分零件標註還需要注意基準面，以基準面取數，如下圖。

在改設變時的注意事項

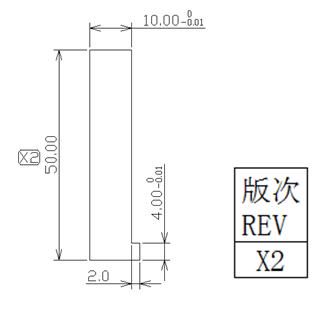

在零件設變時，相關零件標註也需要修改更新，在本次更新的標註上打上修改版本號，並修改圖紙版本號。

2D圖紙是設計人員與加工人員溝通的橋梁，它的好壞，對於零件加工出來的品質起到關鍵性的作用。
