旋鈕定時器接線方法（時間定時器開關怎樣接線）

2023-05-29 10:54:50

時間定時器：又稱時間定時器開關、定時器、定時控制器等，可以實現用電器的定時自動開、關。

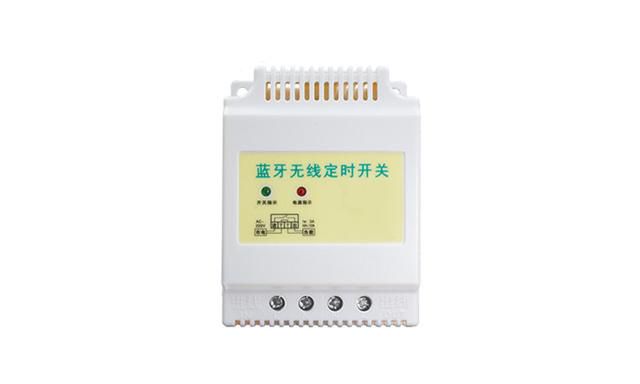

藍牙時間定時器開關：通過藍牙功能，定時器與手機進行連接，15米範圍內不用直接接觸開關，使用手機小程序就可以對定時器進行無線控制。可以控制手動開、關，也可以設置定時時間進行自動開、關。

時間定時器開關

時間定時器開關怎樣接線？

使用時間定時器開關控制功率小於1320W的用電器。

1.220V市電接入空氣開關，空氣開關火零線接在時間定時器開關左側的進線口。

2.用電器的進線直接接在時間定時器開關右側的出線口。

時間定時器開關

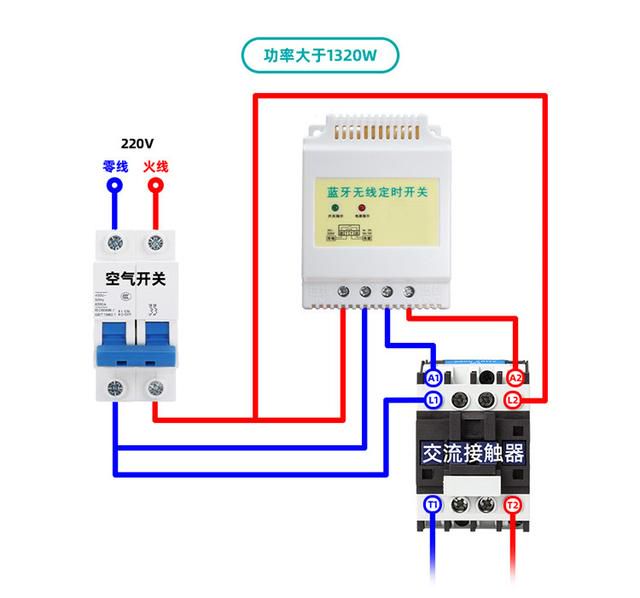

使用時間定時器控制功率大於1320W的用電器時，需要添加交流接觸器。

1.220V市電接入空氣開關，空氣開關火零線連接定時器的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.時間定時器的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。

時間定時器開關

備註：交流接觸器根據所負載用電器的大小進行選擇。比如5000w的用電器，建議選擇25A以上的交流接觸器。
