你會看圖紙嗎？相信很多朋友很不屑一顧，「圖紙嘛，在學校就會看了，不就是畫著零件各個尺寸的一張紙嘛！」真的只是這樣嗎？一起來看看。

在汽車行業，不管你是做生產的、質量的，又或者是項目的、開發的，甚至是銷售的、市場的，不可避免的，會遇到兩類文件。一個是標準，另一個就是今天要談的——圖紙。

談到圖紙，很多朋友都會想到尺寸。確實，圖紙最大的一個功能就是表徵尺寸，不過，其作用遠沒那麼簡單，圖紙上的信息量要豐富得多。

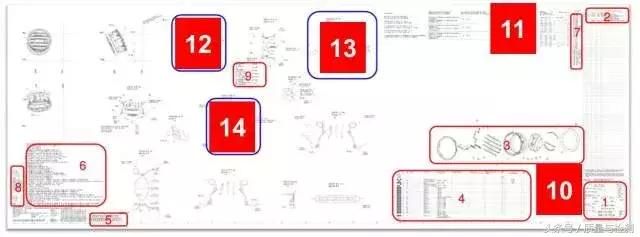

限於公司保密要求，小和尚老師就在網上找了一張圖紙供大家參考。

其中紅框表示大眾圖紙通用信息，就是是大眾圖紙一般都會有的，不屬於該零件特有的。

藍框表示零件特定的技術信息。

雖然畫了框，分了類，但看起來還是很複雜，下面我們就逐個擊破它。

零件基本信息

首先把你性感的小眼神投到圖紙的右下角「1號」區域。

為了讓你看得更直觀，小和尚老師就將它放大了看，就是下面這張圖了。

這塊區域的功能就是簡單介紹零件的基本信息。

這裡面涉及兩種語言，一般第一行是德語，第二行是英語。

裡面各部分的含義小唐老師都用藍色字體標註出來了，需要強調的有兩點。

重點來啦！

一是半成品信息，指該零件涉及到的半成品的一些要求，比如在另一個圖紙裡，小唐老師看到這一欄裡寫著「EN 10131 -0.7」，表明該零件涉及的半成品要符合EN 10131標準裡面，厚度為0.7的鋼材要求。

二是安全件標識，準確的講法應該是D零件標識，有興趣的朋友可以看看小唐老師之前的文章，《大眾特殊特性——關於D的一些討論》、《特殊特性的管理》（點擊可查看）。

圖紙歷史版本信息

看完右下角，請將你的小眼神往上提一提，看看右上角有什麼寶貝。

請像我一樣，眼皮往上提一提

這樣，你就看到我們的「2」號區域了——圖紙歷史版本信息。

這裡面，改哪了（第二列），什麼時候改的（第三列），誰改的（第四列），誰批准的（第五列），主要變更內容（第六列）。

列的清清楚楚，想抵賴都抵賴不掉。

偷吃被發現，證據確鑿！

爆炸圖信息

當你看到"3"號區域時，想必你會被它霸氣的名字所吸引，因為它叫——爆炸圖。

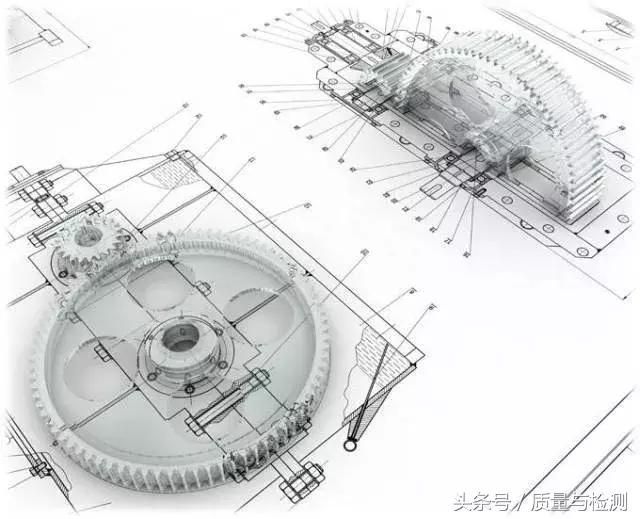

爆炸圖(Exploded Views)是一個外來詞彙，在很多的繪圖軟體裡經常用到。

很多零件很複雜，從圖紙上看起來會很費勁，所以我們假設這個零件「爆炸」了，它的一個個組成部分（散件）會是怎麼樣的（結構）呢？

於是就有了爆炸圖。

零件明細欄

「4」號區域可以理解成爆炸圖的衍生——零件明細欄。

放大一下。

什麼？還是看不清！那就再放大一下！

這裡面有著零件配置的詳細信息，包括：散件零件號、名稱、材料、標準、重量、標識、所用數量、安裝位置等信息。

對於此，小唐老師只想說一句，小唐老師水土不服的話，也服德國人這種細心。

BMG零件

圖紙的右側看了好多，我們再將眼神往左移一移。「5」號區域則是BMG零件的說明區域。

有朋友就要問了，啥叫「BMG」？

BMG全稱Baumustergenehmigungspflichtige Teile，指需進行工程樣件認可的零件，主要是涉及安全性、平臺等的需要德國大眾進行工程樣件認可的重要零件。

大眾狼堡總部

如果還想了解大眾其他的縮寫代表含義，可以看看《和主機廠配套了這麼久，這些縮寫都認識嗎？》（點擊可查看）。

試驗信息

看到了"6"號區域，你就知道圖紙上不止是零件尺寸那麼簡單了，這裡是零件試驗信息。

這部分詳細定義及描述了零件需要滿足的各項性能指標及試驗標準。

需要說明的是，這裡的要求會更加具體，更加高（標準和這裡要求衝突時，以這裡為準），是對該零件的要求。

標準匯總

「7」號區域在上圖看著區域小，放大看也是長長的一條，它是該零件涉及到的標準匯總。

做一個零件不光是要符合圖紙，還有這麼一長串的圖紙要求，對此，小唐老師只想說一句，做供應商不容易呀，尤其是大眾的供應商。

未標註公差信息

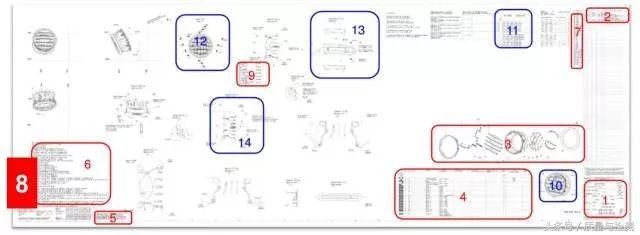

「8號區域」同樣在角落裡，左下角落，是未標註公差信息。

其實在圖紙的尺寸標註時，大多數會給出公差要求的，如果沒有給的，就要看這塊區域啦。

零件標識信息

當你拿到大眾的零件看的時候，會看到所用材料、零件號、時間鍾、大眾LOGO等標識，這些其實也是有章可依的，它應「9」號區域，零件標識信息。

這裡會告訴你標識該標在哪（如下圖），標識內容、格式。

其他

還有幾個區域就不細聊了。

10：零件軸視圖：零件外觀概覽

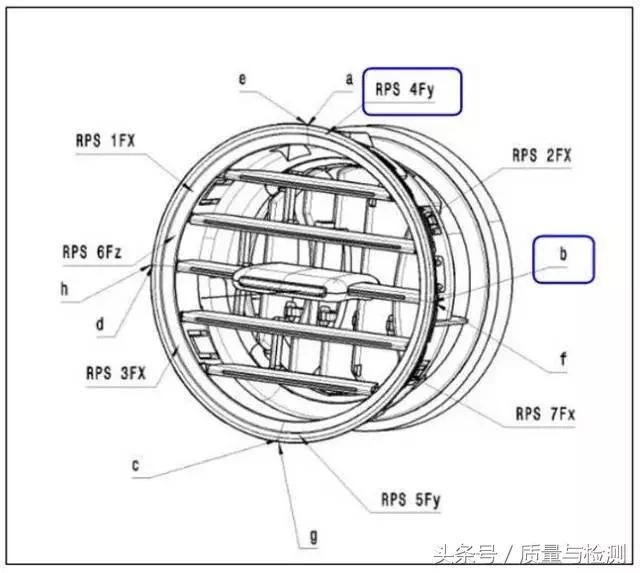

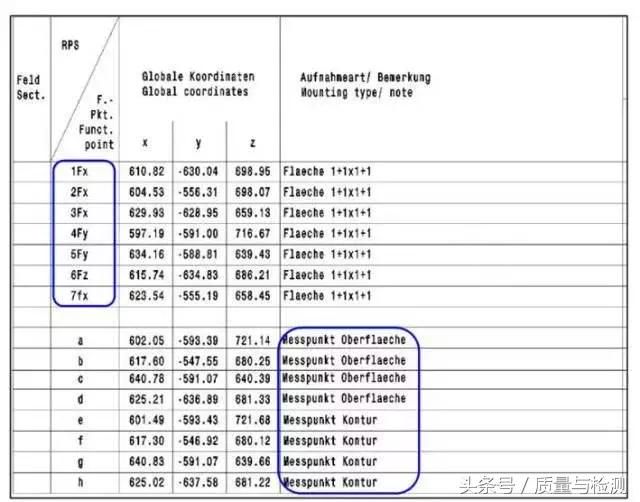

11.RPS要求，主定位，輔定位信息，詳細可看《看了這麼多年的圖紙，這部分竟然忽略了——RPS分析》（點擊可查看）。

12. 圖紙斷面信息：各種匹配（與周邊零件，內部零件匹配）。

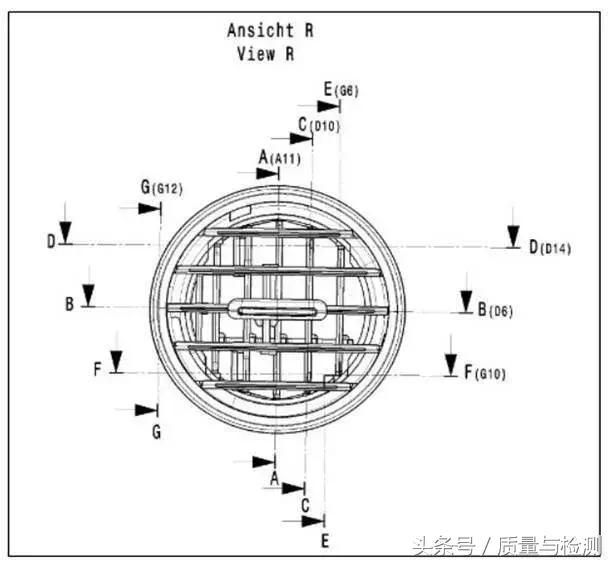

13. 圖紙斷面示例1

14. 圖紙斷面示例2

如果上面這些你都關注了，請受小和尚一拜，你就是傳說中的大神！
