svg圖形轉坐標教程(科研作圖實操用inkscape編輯svg矢量圖)
2023-05-28 00:14:43
目錄
1 矢量圖
2 inkscape
3 微生信 inkscape常用案例
3.1 SVG簡介
3.2 矢量圖 vs 標量圖
3.3 SVG的真面目
3.4 inkscape vs AI
3.5 inkscape案例
3.5.1 調整字體
3.5.2 處理文字截斷
3.5.3 改變元素/文字的位置
1 矢量圖科研作圖,一般需要矢量圖(絕大部分期刊都要求放矢量圖)。那麼什麼是矢量圖呢?
專業描述:使用直線和曲線來描述的圖形,構成這些圖形的元素是一些點、線、矩形、多邊形、圓和弧線等,它們都是通過數學公式計算獲得的,具有編輯後不失真的特點。例如一幅畫的矢量圖形實際上是由線段形成外框輪廓,由外框的顏色以及外框所封閉的顏色決定畫顯示出的顏色。
白話翻譯:矢量圖就是放大不會模糊,不會有鋸齒的圖。

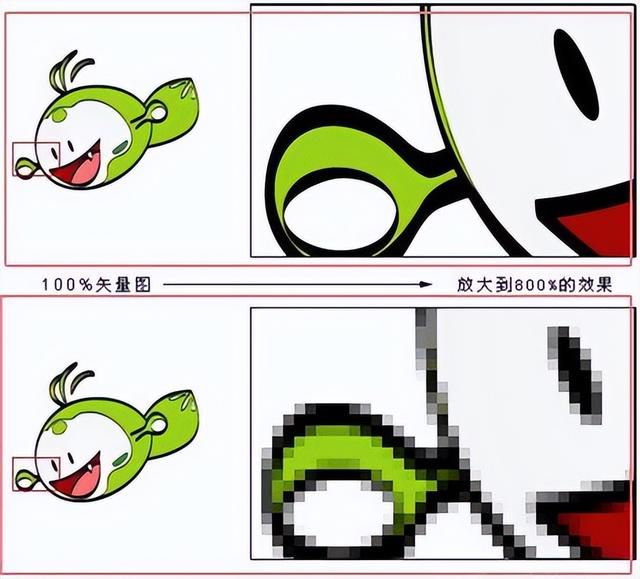

矢量圖 vs 位圖(標量圖),圖片來自網絡
矢量圖和位圖(標量圖)的區別如下:
矢量圖 | 位圖(標量圖) | |
解析度 | 無關,放大縮小都清楚 | 放大不清楚,出現馬賽克 |
色彩豐富度 | 不豐富,簡單直接圖像 | 豐富,自然界的各類實物 |
文件類型 | AI、EPS、SVG、(PDF) | bmp、gif、jpg、tif、png |
佔用空間 | 小 | 大,越清晰越大 |
相互轉化 | 輕鬆轉標量圖 | 難以直接轉成矢量圖,轉了質量也不高 |
我們用adobe illustrator(AI)編輯的一般都是矢量圖,而用photoshop編輯的一般都是位圖(標量圖)。
2 inkscapeInkscape是一款開放源碼的矢量繪圖軟體。功能十分強大,除了基本的點、線、面、圓形、矩形、曲線之外,也可以做到三維顏色等高級功能。Inkscape預設的格式為SVG,但也可以輸出PDF,png等格式。
Inkscape視圖
與我們常用的photoshop,adobe illustrator(AI)界面布局幾乎一樣,所以學習成本很低。
3 微生信 inkscape常用案例3.1 SVG簡介可縮放矢量圖形(Scalable Vector Graphics,SVG),是一種用於描述二維的矢量圖形,基於 XML 的標記語言。作為一個基於文本的開放網絡標準,SVG能夠優雅而簡潔地渲染不同大小的圖形,並和CSS,DOM,JavaScript和SMIL等其他網絡標準無縫銜接。
白話翻譯:svg實際上就是文本文件,裡邊定義了眾多的tag,類似於html。
微生信平臺使用的程式語言包括:
R語言:backend眾多,這裡使用的是Cairo,但是兼容性不太好,出的svg圖中文字都轉成了path,不能直接用txt編輯器編輯文字;
python語言:出的svg兼容性良好,直接可以txt編輯器編輯。
所以,當你不想用inkscape編輯svg時,也可以直接用txt編輯器來編輯svg(前提是圖片較簡單,且你對txt不反感)
Tips:微生信平臺為什麼不支持中文?
一般發論文,英文的圖就行了。用中文的較少,且中文字體配置麻煩!當然,我個人更願意支持中文!
3.2 矢量圖 vs 標量圖這裡,我們以最常用的pie圖為例。

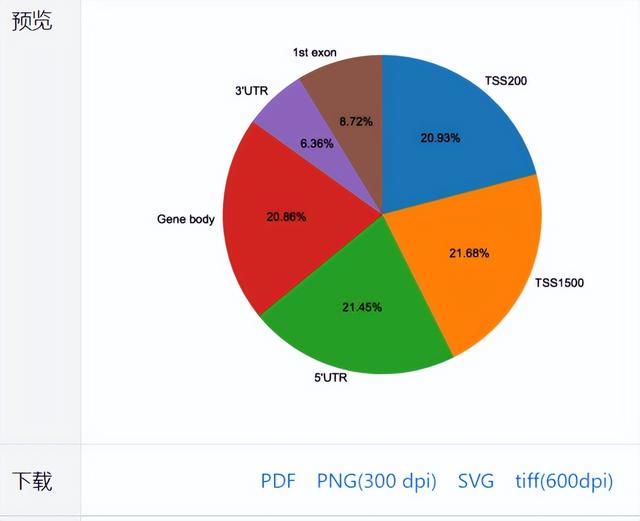

首先打開微生信平臺官網,點擊pie圖,我們將示例數據粘貼進去,直接提交,生成的圖如下:
Pie圖頁面
我們首先來驗證下上面說的矢量圖和位圖(標量圖)。
這裡PDF和svg是矢量圖。PNG和tiff是位圖。

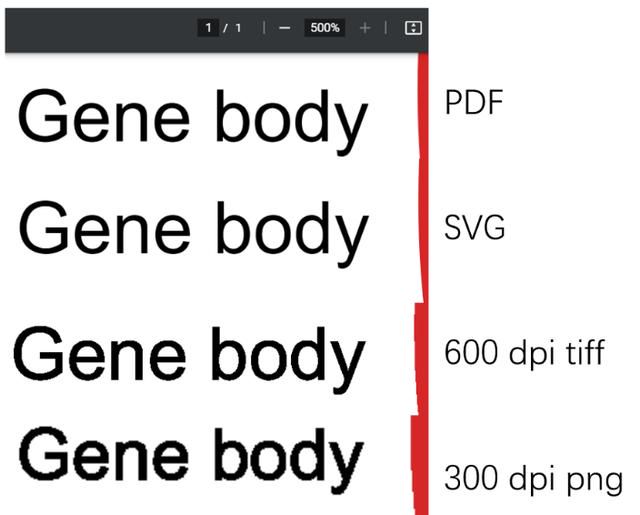

我們分別下載這4張圖,均放大500%,看下Gene body文字的局部效果。
可以看出,上面兩種(pdf,svg)矢量圖最清楚,放大也沒有鋸齒;600 dpi的tiff要比300 dpi的png清楚,但是都有鋸齒了。因此,我們一般文章中都要用pdf或者svg等矢量圖。
註:這裡僅比較矢量圖和標量圖放大模糊不模糊。DPI、放大倍數啥的不要給我糾結。
3.3 SVG的真面目這個pie模塊是由python生成的,我們來看看svg文件的真面目。
右鍵點擊用Emeditor編輯器打開(EmEditor – Windows平臺最強文本編輯器,沒有之一)

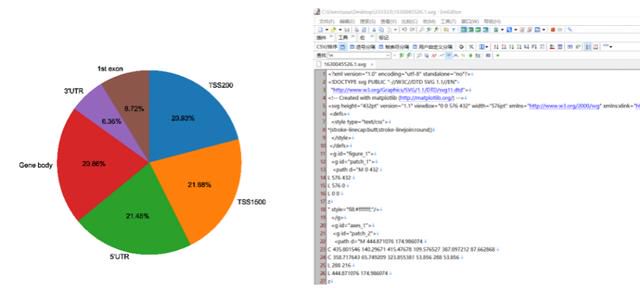

svg真面目
是不是很驚訝,有沒有恍然大悟?左邊的圖片,就是右邊的文本文件。簡單的svg圖片編輯,可以直接編輯這個svg文本文件,然後保存即可。
例如,我們要把Gene body全部改成大寫,那麼在文本中搜索Gene body,直接改成「GENE BODY」,保存。然後重新用瀏覽器打開svg即可。

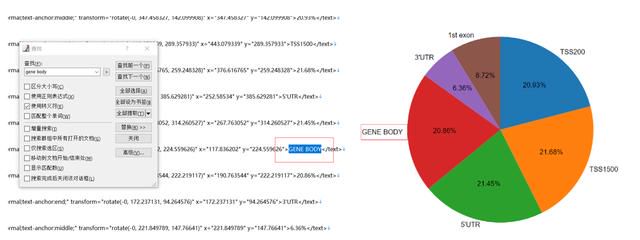

文本編輯器方式修改文字
注意:這種方式簡單方便,但操作有限,且貌似不太支持中文!
Tips: R出的svg類似,真面目也是文本,不過文字被渲染成了path,所以不能直接改。需要將svg轉成pdf,再改;或者刪除文字,自己添加。
3.4 inkscape vs AIAI是商業軟體,需要license,沒有license有撤稿風險!
AI閉源,兼容性不好。

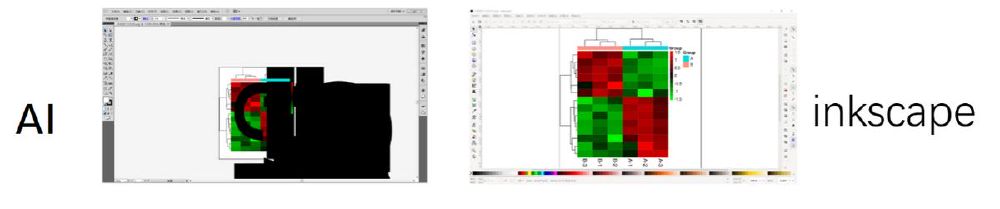

例如,微生信平臺R出的圖,用AI打開,是一片黑;而inkscape就沒問題。
AI打開一片黑
當然,作為多面手(做個多面手,科研作圖不求人(白話篇)),兩個軟體都裝上使用。
3.5 inkscape案例現在,我們以這個pie圖為例,探討下inkscape的常見操作。
3.5.1 調整字體包括使用中文(例如將Gene body改成中文「基因體」)
將默認字體改成times new roman,字體加粗,將字體改成紅色等
首先,我們使用inkscape打開剛才那個pie.svg文件。

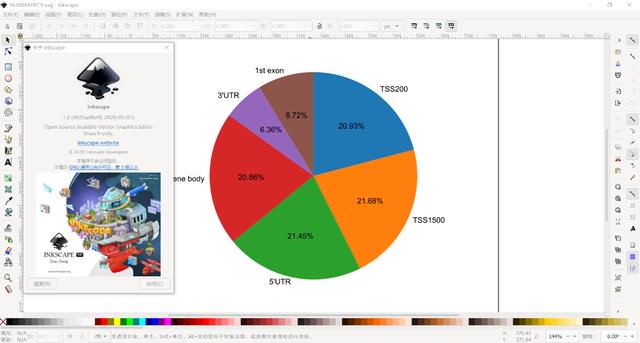

打開svg

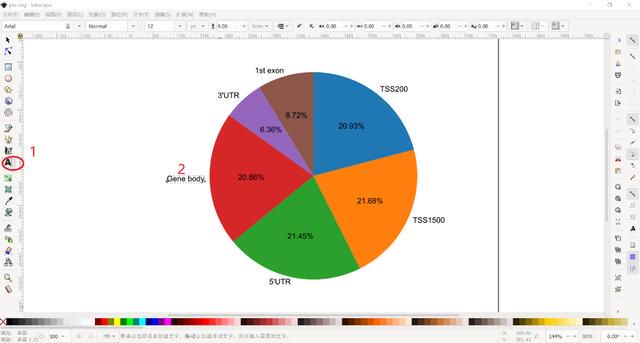

然後,點擊左側側邊欄的「A」按鈕,點擊後,將滑鼠放在Gene body文字上,會出現滑鼠閃動,這時,可以直接修改文字,例如刪除Gene body,改成「基因體」。Ctrl A全選,backspace刪除,切換中文輸入法,輸入「基因體」,按esc鍵,保存。即可搞定中文字體!

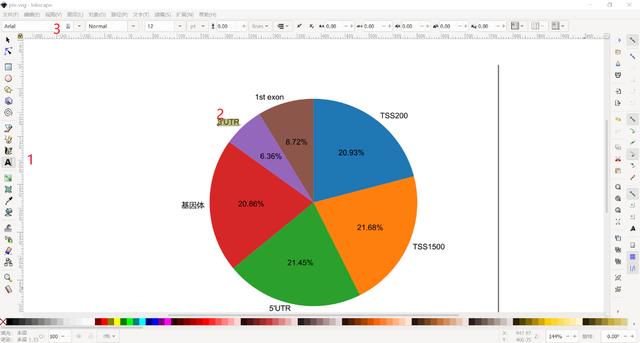

選中文字
使用中文

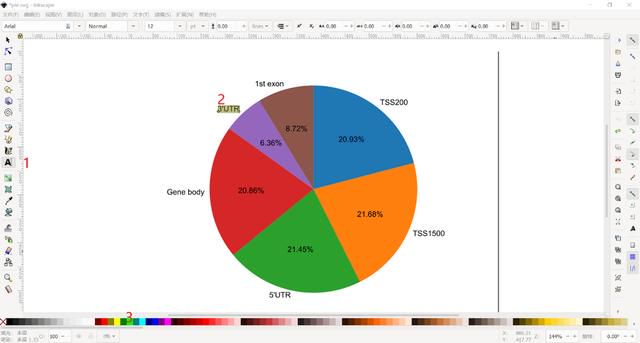

想要修改字體,也類似,先選擇左側側邊欄的「A」圖標,然後滑鼠選擇3』UTR文字,ctrl A全選後,點擊軟體上方標題欄的各種字體選項,各種字體,加粗等隨便選。
修改字體、加粗
修改文字顏色
這裡就不一一舉例。
3.5.2 處理文字截斷如果我們的圖片中文字特別長(例如,pathway/go的名字),超出了圖片的範圍,那麼在pdf,png,tiff中看到的現象就是文字截斷,此時svg就可以大顯身手了,它是不會截斷的(雖然你看到的是截斷的,但是當你用inkscape打開時,它是完整的)。

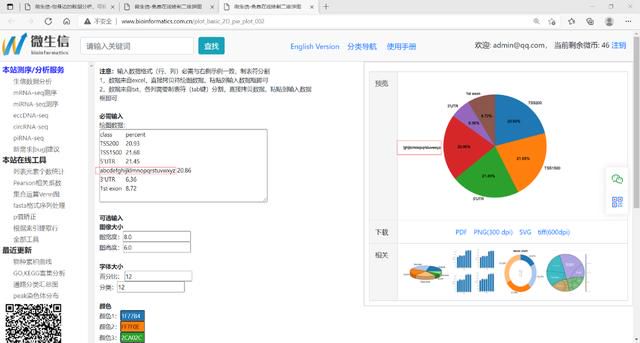

我們還以pie模塊為例,這次還使用示例數據,但是把Gene body改成abcdefghijklmnopqrstuvwxyz
長文字截斷
在生成的4種格式圖中,常規軟體打開均是g前面的文字被截斷(這裡不一一展示)。

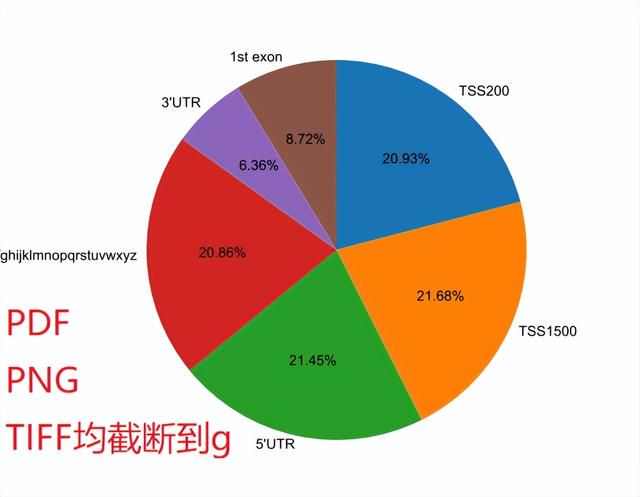

文字截斷

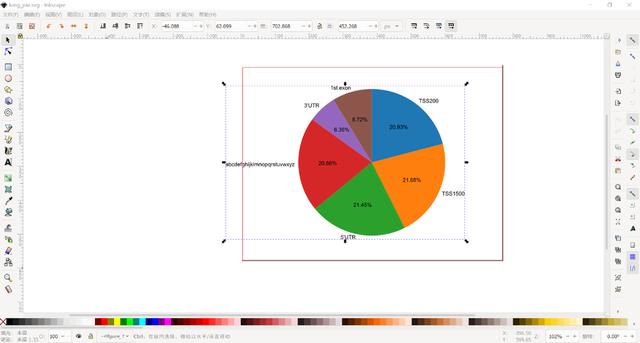

然而,我們用inkscape打開後svg格式文件後,發現文字是齊全的,並沒有被截斷。

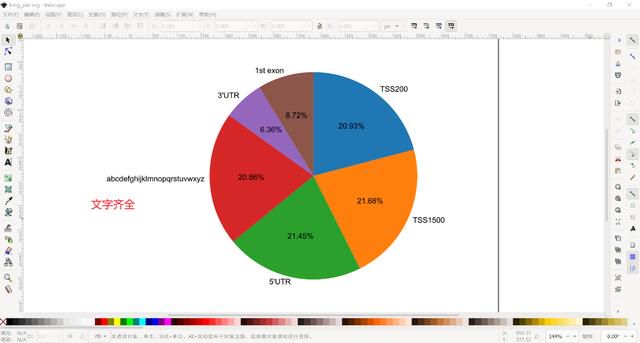

svg文字齊全

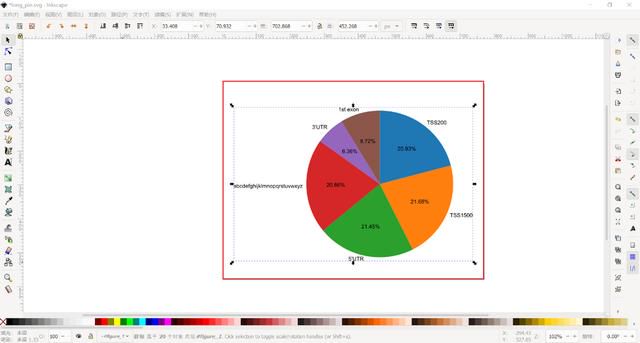

這是為什麼呢?因為svg圖片有個視圖(view),類似畫布(見下圖),紅色框是畫布的位置,黑色虛線是實際圖像的位置。
畫布與圖像對象
舉個實際的例子,例如我們在一張桌子上的一張A4紙(畫布)上畫個餅圖,一不小心,左邊畫到A4紙(畫布)外面了,那麼我們把視野放在A4紙(畫布)上的話,餅圖就被截斷了,但是,我們把視野放在桌子上的話,餅圖還是全的。
截斷的不是我們的餅圖,而是我們的視野。
現在我們可以:1,把餅圖移動到A4紙(畫布)範圍內,就看到餅圖的全貌了。
實際操作中是把圖像拉到畫布裡邊,例如下圖,我們可以直接滑鼠選中餅圖,然後向右拖動餅圖,讓畫布包含整個餅圖,保存即可。
將圖像對象拖動到畫布中
當然,這裡若畫布不夠大,需要調整畫布大小。點擊頁面標題欄的「文件」-> 文檔屬性,即可彈出畫布寬度,高度的數值,根據實際需要進行修改即可。這裡畫布是向右,向下擴展的。

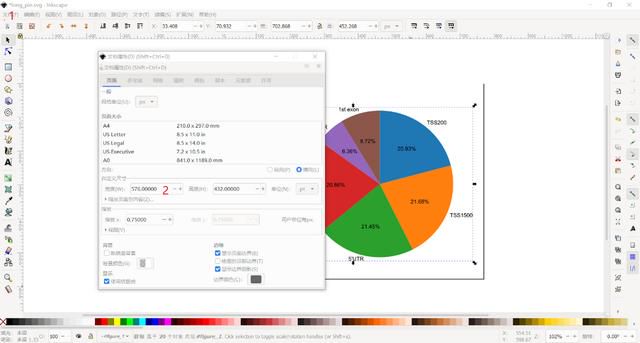

修改畫布大小
2,直接把畫布拆掉,也能看到完整的餅圖
點擊「文件」,另存為pdf,選擇「使用導出對象的尺寸」,最好出血2mm(把圖片弄到邊邊邊,不好看)。

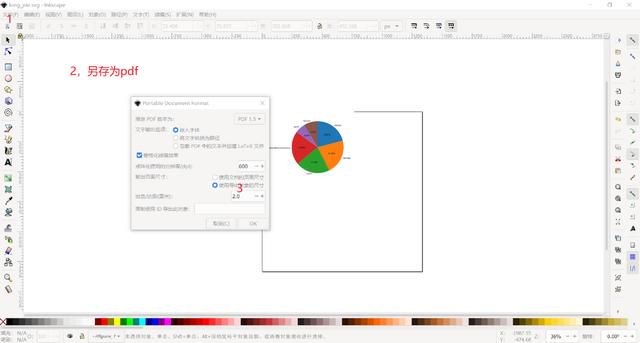

導出對象尺寸,出血另存
3.5.3 改變元素/文字的位置大家都搭過積木吧,這裡我們可以把svg矢量圖想像一副由許許多多很薄很薄的積木拼成的一個圖片,圖片中每個元素(「積木塊」)都是可以拆卸並拖動的(類似圖層的意思)。
拆解元素

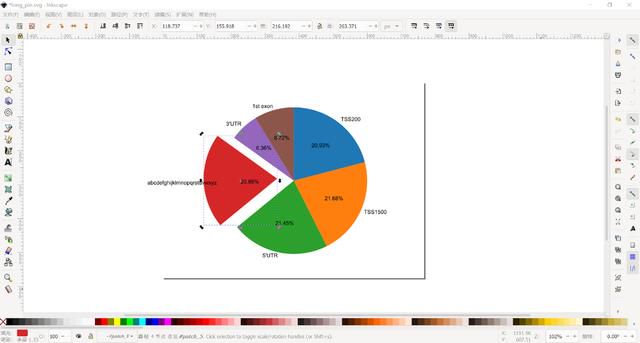

當你打開一個svg圖片後,滑鼠放在你要拆解的元素塊處,使勁點滑鼠,當點到一定程度(一般點一下選中的是畫布,點兩下選中的是圖像),就可以把圖像中的元素(積木快)選中,如下圖黑色虛線選中了餅圖中紅色部分的扇形,現在拖動滑鼠,即可把紅色部分的扇形從整個圖中拆出來。
選中圖像元素
拆解圖像元素
拆解文字
文字同樣可以拆解移動

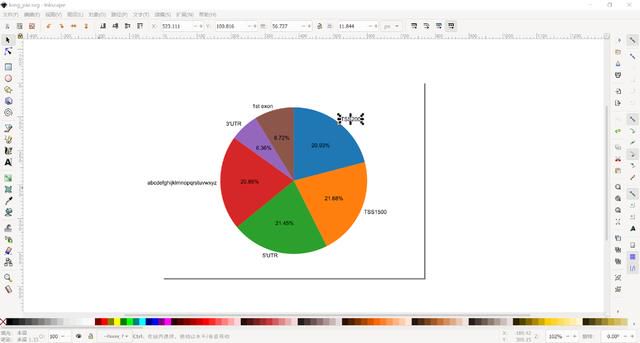

滑鼠放在你感興趣的文字處,使勁點滑鼠,當點到一定程度(一般點一下選中的是畫布,點兩下選中的是圖像),就可以把圖像中的文字(積木快)選中,如下圖黑色虛線選中了餅圖中「TSS200」的文字,現在拖動滑鼠,即可把這個文字拖到你想要的地方。
選中文字
拖動文字,改變文字位置
當然,inkscape的功能還有很多,大家可以多用用看!
因此,微生信 inkscape,能夠解決大部分作圖問題,趕緊來試試吧!
,
