本文已獲得授權，轉載自楊俊宴工作室微信公眾號【設計營城】

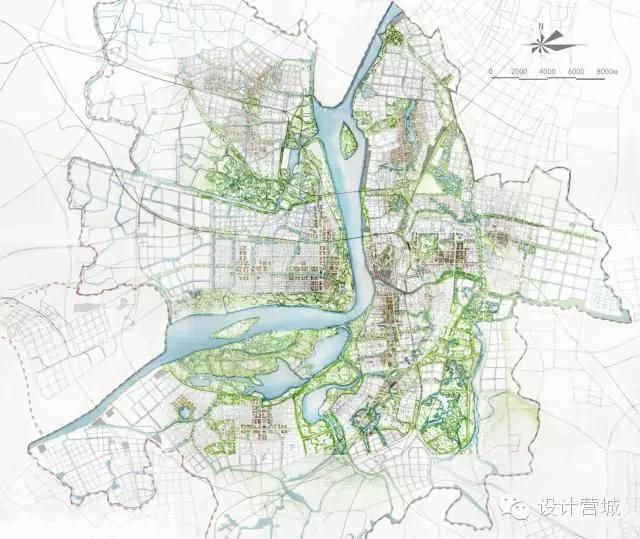

從前，有張圖

然後，兩位過路人在圖前停了下來。。。N姐，看！那兒有張圖！

小FN姐

恩，，，額，，，這張圖畫的是一整個城市呀/震驚聽說楊教授在項目會中經常提到：通過設計引導城市向整體更美好的目標前進（/得意）——難道這次是通過把一個城市完整畫出來的方式進行設計控制引導？？——哦天吶！我竟然能看到具體的建築形態！！！

小FN姐

這麼說、、、（/弱弱的）這、、、就是、、、傳說中的、、、（/重大發現式的）大！！！草！！！圖！！！？？？【大草圖】是什麼？？？——到底有多大？？——為什麼要畫那麼大？？——那麼大怎麼畫？——畫了多久？——誰畫的？站出來！！！

小F（一）到底有多大？——第二天BOSS們看圖，大草圖工作組前一天拼命趕圖中。。。咳咳，容老夫來找找，有幾隻在畫圖呢O(∩_∩)O

小F

1隻！

第2隻！！

第3隻！！！

N姐

擦嘞兩隻畫到一起了！！！！

這裡還有三隻！！！！！！

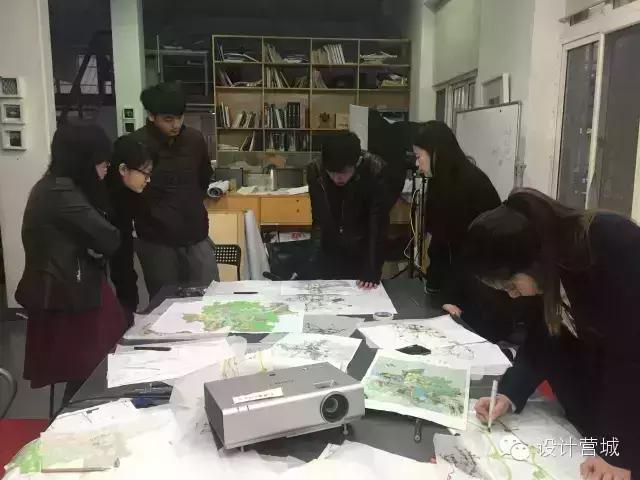

原來一桌人都在畫呀(⊙o⊙)一桌子人要畫多大的圖呀？

小F

N姐

什麼？桌子都擺不下了？，拖到地上了Ｏ(≧口≦)Ｏ

哥們兒，趕緊想想辦法圖掛哪兒啊5555555，BOSS們要明天要看圖啊！！！！

小F——第二天，BOSS們如期前來看圖，加班後的工作組身體疲憊zzz，心裡忐忑結果。。。

N姐

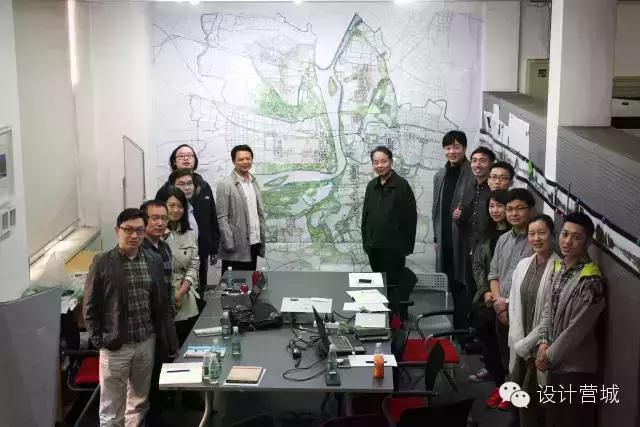

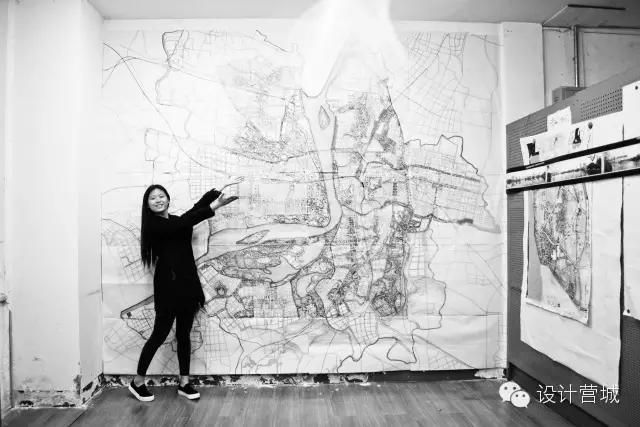

看，BOSS們的表情(*^__^*) ！！！感覺還不錯啊——原來圖太大了，竟然掛到牆上去了/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~/(ㄒoㄒ)/~~

666666

小F

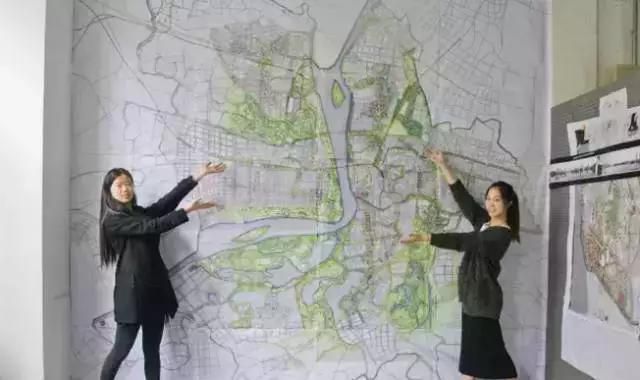

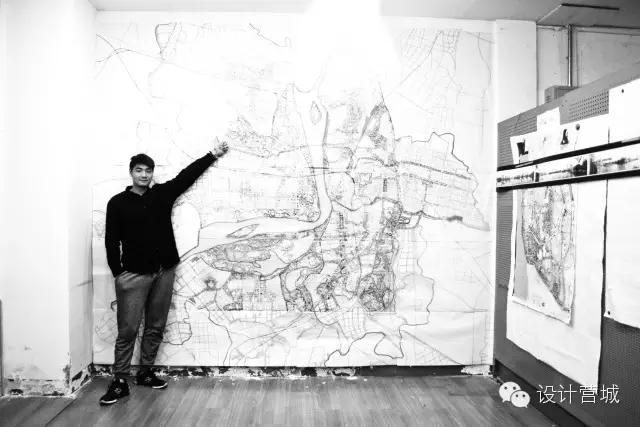

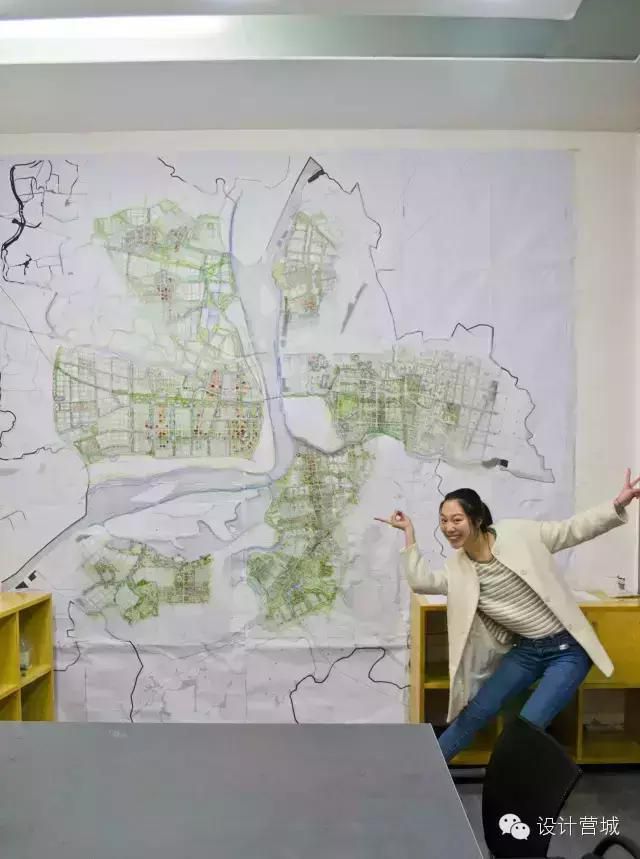

加個尺度人感受一下（兩個翩翩起舞的尺度人）

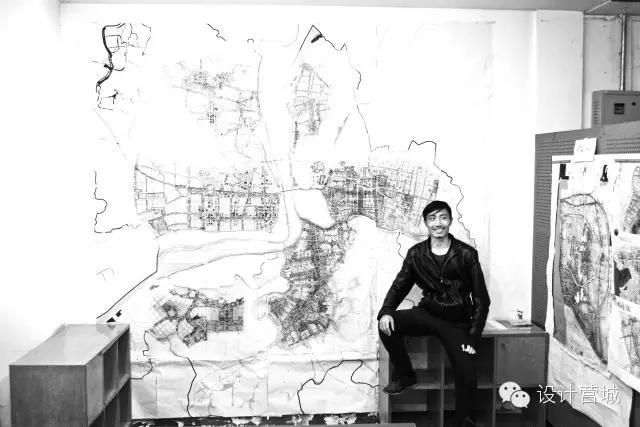

還有單獨的尺度人（已經嗨起來了！！！）

N姐

圖是上牆了，牆灰倒是下來不少。是啊，這面牆好久不用了

小F不說了，我繼續掃地吧

小F（二）為什麼要那麼大？我很好奇，為什麼要畫那麼大的草圖呢？

小F大草圖源於大尺度城市設計大草圖主要應用於大尺度城市設計。大尺度城市設計包括很多種類型，總體城市設計就是其中一個重要的類型。注重從城市整體層面開展城市設計。統籌城市發展、自然山水保護，將城市與自然山水作為一個整體，將城市老舊城區、新城新區作為一個整體，進行總體城市設計，促進融合發展、一體發展。設計中的兩大誤區然而總體城市設計在具體設計過程中，普遍容易陷入兩個極端和誤區：1）太實，太落地，只顧具體不顧整體

2）太虛，太空泛，不能呈現直觀的感受

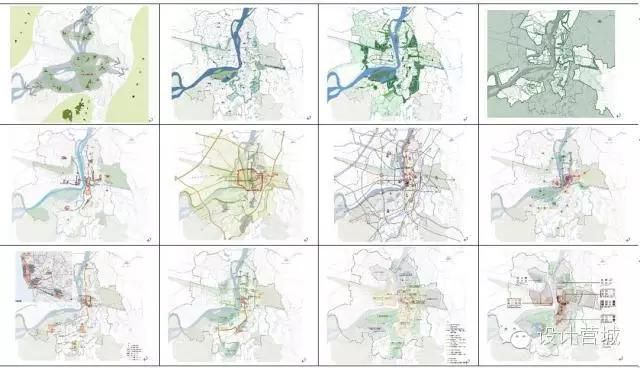

大草圖法及其意義總體城市設計把握「整~分~整」的思路：在做設計的過程中，將城市當做一個複雜的巨系統，當做千層餅一樣分解開，畫很多分析圖，但分解的目的不是分，而是整，通過綜合呈現出來，被人們通過格式塔心理所認知。大草圖法，是在大尺度城市設計中，通過大建築學科平臺的搭建及多學科的團隊協作，實現精確到具體建築形態的的直觀綜合呈現的草圖繪製工作流程及方法。大草圖在項目中的作用：1）上通：落實「核心理念總體結構骨架體系」「在整體中要對前期的設計理念進行落實表達，設計概念是否在具體地塊內有所表達，當然每一地塊內會有所不同。同時要將之前的空間骨架進行對應。要明確意識到我們大草圖的設計只是提供了城市設計的最優解之一，並不是唯一解。是我們根據12個體系進行布局所推薦出的一個設計方案。」2）下達：引導「重點地段行動計劃效果圖」「在總體城市設計中，大草圖作為整體性的覆蓋合理，重點地段作為典型性的舉一反三。可以選取重點地段或典型具有代表性的地段進行深入的設計，有選擇的去做，體現典型性。比如說做了這一段，有很多的地方就可以參照它來做。比如沿江選取一段，結合以往大江大河成功的設計經驗和案例，我們提供一個合適的設計。指出各片區中各自的特定意圖區，通過整體上的思考為下一步的組織地段或區塊的城市設計，列出可能的清單。同時還要列出「負面清單」 ,根據城市設計結合城市發展確定有哪些事情是絕對不能做或是有危險的。比如生態系統中、歷史保護中絕對不能改的。正面清單是我們給出的推薦，負面清單是我們給出的底線。遠期的可以給出參考性的建議，近年的東西要抓設施落成要能見到效果，城市發展有很多不可預見的因素，不能一下定的太死，要留有調整的空間，這樣是比較合理的。同時要將肯定確定的東西進行具體的落實，對於不能確定的地方做空間形態上的引導同時給出建設底線。」對大草圖的工作成果的處理方式：分塊進行色彩矢量化識別，通過大尺寸數位化儀拼合，形成完整文件，並三維化，直接指導城市整體空間形態布局。

（三）那麼大怎麼畫？N姐

可是要怎麼動筆呢？(⊙o⊙)…——想要畫好一張大草圖，前期的四項準備工作至關重要：工作基礎；任務切割；工作模式；畫法統一。工作基礎：「三個平臺」1）平臺1：既有建築綜合評價模型

明確與現狀的關係：對既有建築進行綜合評價，明確「拆-改-留」在充分了解現實條件規劃要求的前提下進行設計，與目前既有規劃之間應是銜接關係。若覺得與現狀或規劃有需要調整的地方要更加完整、系統的說明，同時要與相關規劃的調整有接口進行溝通，調整的部分要給出充分的理由。對現有建築需要調整時，如一個新建小區，可以通過採取「剝奪發展權」的方式對與規劃和設計既有衝突又有拆除困難、合法存在的地方進行管理。 2）平臺2：空間骨架體系專項模型

大草圖要注重和上位規劃以及相關規劃的協調，同時要與重點地段設計小組的溝通，需要理性和邏輯的表述。在整體中要對前期的設計理念進行落實表達，同時要將之前的三幅骨架進行對應。3）平臺3：空間形態容積量控制模型

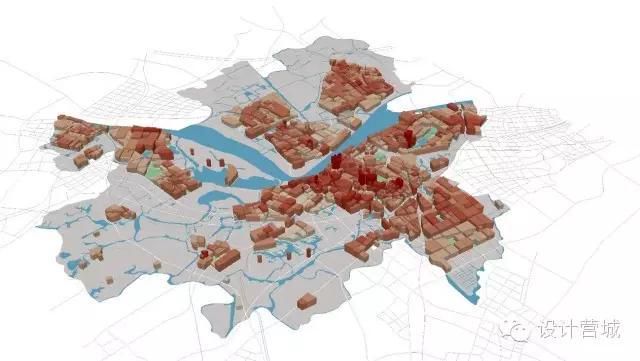

三維GIS空間形態計算對每個街區和地塊的開發強度是一個基本的控制，也是繪製大草圖需要參照的重要指標。任務切割上，一方面要分配到人，每個人畫一部分，不要出現三不管地區。根據不同設計的特點有不同的任務切割方式。常見的有三種：任務分割：「因地制宜」1）正交圖框分割

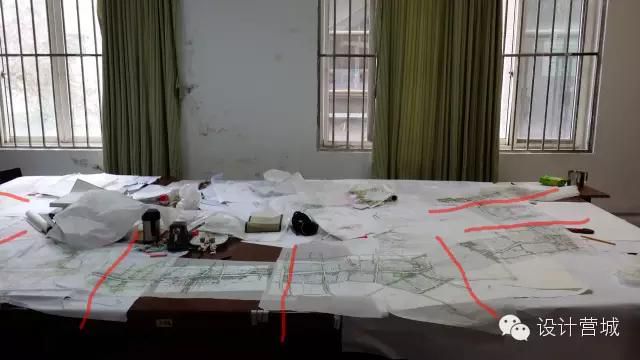

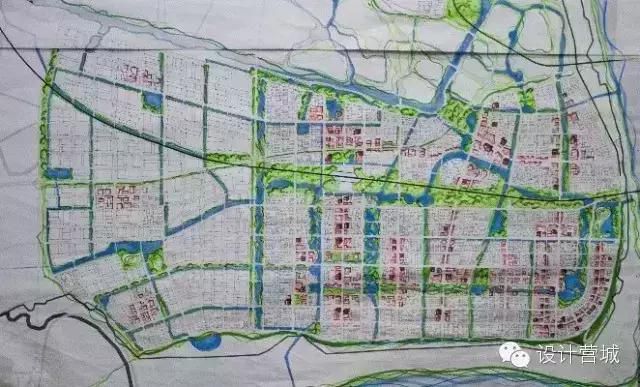

蚌埠是大草圖在總體城市設計中第一次運用，蚌埠方案強調十字軸，任務分割按正交圖框列印，每個人分配有所側重。2）線性分段

大運河杭州段，全長約54公裡。兩岸用地寬500-1000米，南起江幹區三堡船閘，北至杭州市界。當時項目組8人，李京津總體控制，剩下7人每人一段。3）按照設計概念分組團

蕪湖將整個中心城區通過水綠骨架劃分成7個山水組團。具體畫起來每人負責一個組團。工作模式：「大建築學科融合」在總體城市設計大工作團隊，包含有規劃、建築、景觀、歷史、交通、生態、區域、產業等專業設計人員，大草圖需要大量的專業協作。項目組可以以講座的形式進行專業內容和技法上的交流，例如規劃設計人員跟項目組講述規劃圖中街區建築排列的基本模式；景觀設計人員跟規劃同學講述景觀中的基本要素以及組合方式畫法。通過在項目中的合作，培養每個設計師的綜合理論素養及具體工作能力，促進大建築學科的融合。

內部講座之一：規劃篇

內部講座之二：景觀篇

內部講座之三：建築篇通過工作組內部的專業技能的交流，一方面提升工作組的綜合設計能力，另一方面也促進團隊內部感情，養成一起工作的時間習慣。畫法統一：「三精度」大草圖在畫法上應有幾種精度的區分，考慮到如下幾個方面：特色意圖區：可以選取重點地段或典型具有代表性的地段進行深入的設計，有選擇的去做，體現典型性。近詳遠略：遠期的可以給出參考性的建議，近年的東西要抓設施落成要能見到效果，城市發展有很多不可預見的因素，不能一下定的太死，要留有調整的空間，這樣是比較合理的。同時要將肯定確定的東西進行具體的落實，對於不能確定的地方做空間形態上的引導同時給出建設底線。剛性彈性：在大草圖基本框架定下，空間容量適宜之後結合城市特色要做減法，將水綠骨架、歷史保護作為偏剛性的要求。實的東西可以做的彈性一點，虛的東西比如說水綠我們可以做的剛性一點。

低精度公共服務設施建築按照街廓組團形式整體表達——紅網其他類型建築較大尺度按街廓劃分街區，或者完整保留完整街區不劃分綠地空間一個層次，以集中綠地表達形式為主，不畫具體植被——綠網水體空間岸線以自然為主，上色兩個層次——藍網

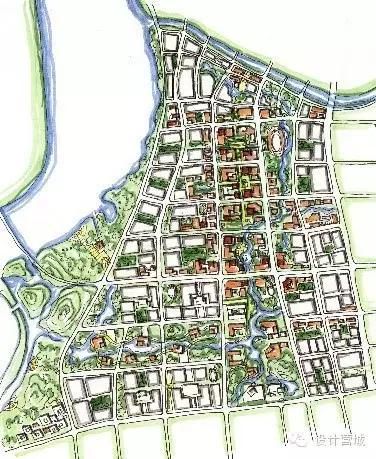

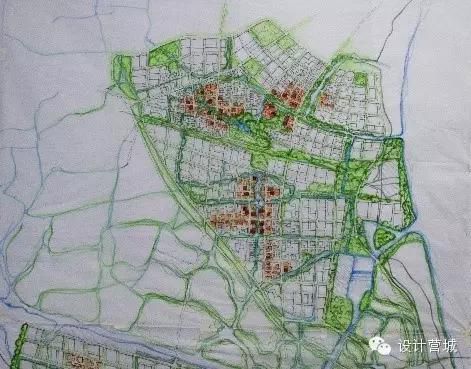

中精度重要高層及公共服務設施建築形態粗略表達——紅網其他街區按照建築肌理切割街廓、街區內活動空間及綠地表達街區間活動空間體系聯繫（綠地空間類型少植被少）、山體趨勢表達——綠網重要水繫結合綠化表達，岸線分自然人工兩類即可，上色兩個層次——藍網重要景觀節點保證要素完整即可，不需過多設計表達——節點適用區段：組團結構過渡區，中期開發意圖區，城市次級景觀區

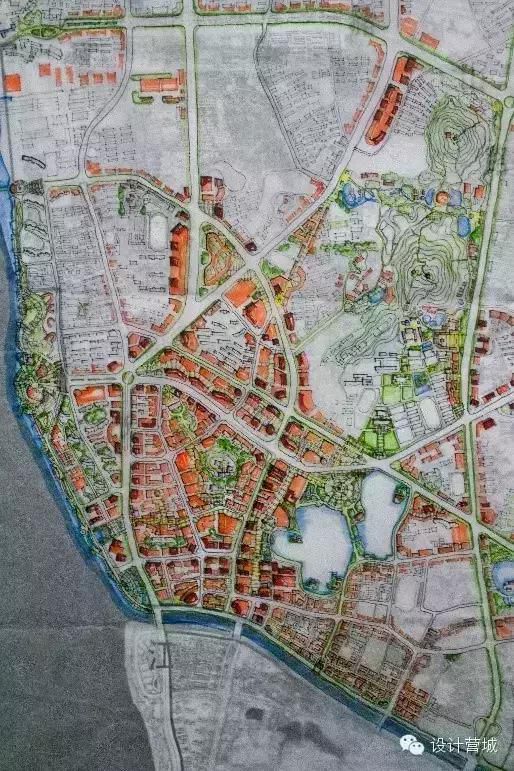

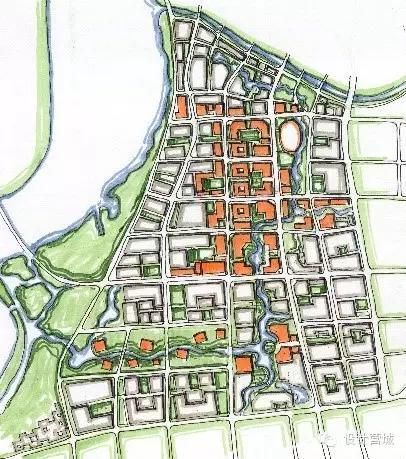

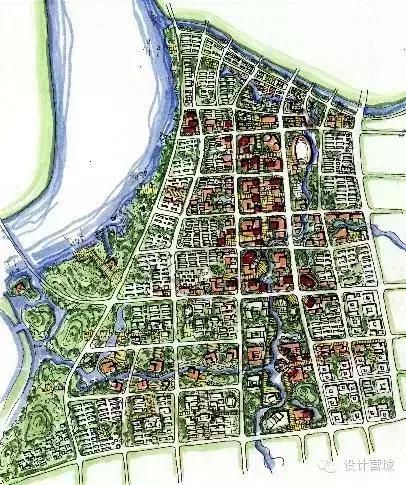

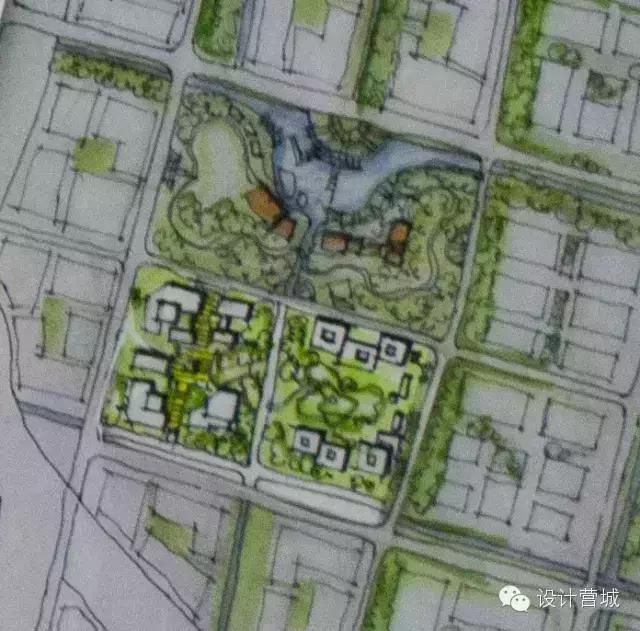

高精度街區具體高層及公共服務設施建築形態設計——紅網街區建築細化（體現不同建築類型），內部公共空間設計，重要軸線鋪地表達步行體系成網，綠地空間多類型多植被、山體結合等高線——綠網重要水系岸線類型多樣、不同類型水系設計表達不同，上色多層次——藍網重要景觀節點細化，適當增加景觀構築物——節點適用區段：組團結構核心區，城市近期開發意圖區，重要設計特色意圖區，城市景觀節點N姐哇哦，這套三精度的圖是誰畫的呀/色？好崇拜喲~壯哉我大驍神/得意！當年快圖考試第一名！

小FN姐

這些顏色分別是什麼呢？我每次畫圖配色都頭疼。。。推薦兩套：素一點WG3、WG6、F142、59、43、76、74；豔一點158、F142、59、43、76、74

小FN姐

好呢，掌握了以上四大法寶，我們就可以動筆了！（四）畫了多久？大草圖是一項較為宏大的工程，不僅前期有相當的準備工作，而且完整的一輪需要幾天的時間。不建議有過多的輪數，戰線拖得太長小夥伴們會疲；但得到最終的效果也不是一蹴而就的，存在大致三輪的工作流程。第一輪：概念、結構第一輪的大草圖的工作重點是概念和結構。對於一個組團內部的設計，不是機械的碼房子，更重要的是「說頭」，「說頭」就是設計的概念。BOSS楊在指導過程中一直強調3D概念：Decide，Design，Draw。在動筆之前一定要先設計，在設計之前一定要先判斷。在判斷的基礎上，理出設計結構。在大草圖中，重點把握三張網：藍網，即水系聯通構成的水網；綠網，即溼地、公園、綠化等構成的生態綠網；紅網：即公共服務設施網。這三張網對於方案的結構起到至關重要的作用。

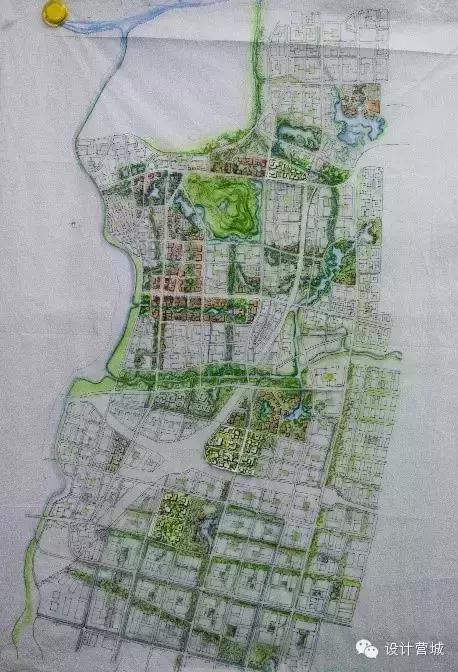

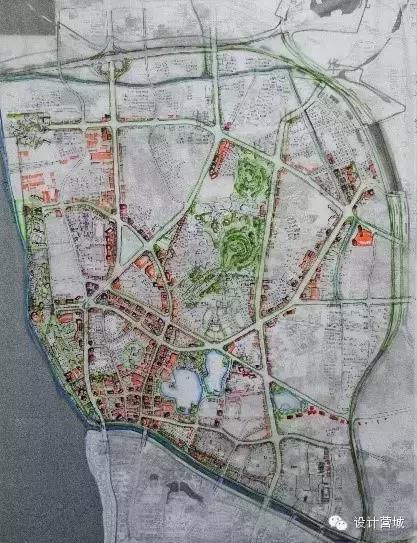

老城組團（第一輪稿）

城南組團（第一輪稿）

城東組團（第一輪稿）

江北組團（第一輪稿）

城北組團（第一輪稿）

三山組團（第一輪稿）

沈巷組團（第一輪稿）第二輪：策略、現狀相比於第一輪，第二輪的大草圖更重視結構同現實的對接。第一輪做出來是一個相對理想的方案，第二輪在理想的基礎上逐漸落地，和現狀進行比對，修改。「一開始做一個100的方案，跟著現狀妥協回到80分；一開始做一個80分的方案，再妥協下就只剩60分了。」除了跟現狀比對之外，還需和平行開展的重點地段對接。重點地段是整個中心城區設計範圍內的特色意圖區，其設計的時候會結合地段特點有所突破。大草圖在對應的區域和重點地段不應產生衝突。另外，在設計概念的基礎上還應進一步地考慮每個地段具體的策略，把大的概念拆解成具體的若干條策略，反作用於設計，反饋先前的體系設計，對其進行細化甚至修正。

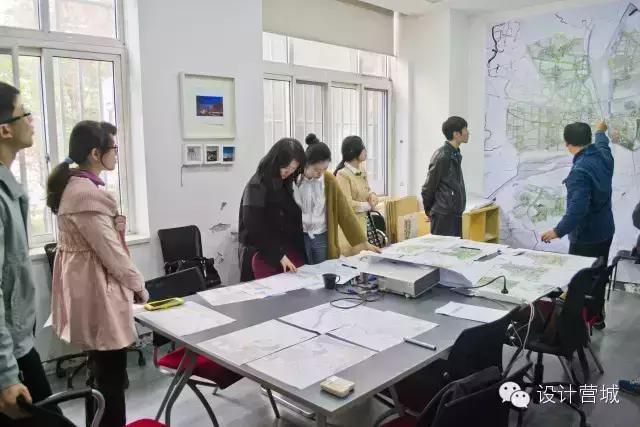

第二輪是關鍵輪，BOSS楊不斷前往工作地點進行指導，提出修改意見；埋頭畫圖的小夥伴們也不斷抬頭看路，同BOSS交換自己的設計意圖，甚至發生辯駁。

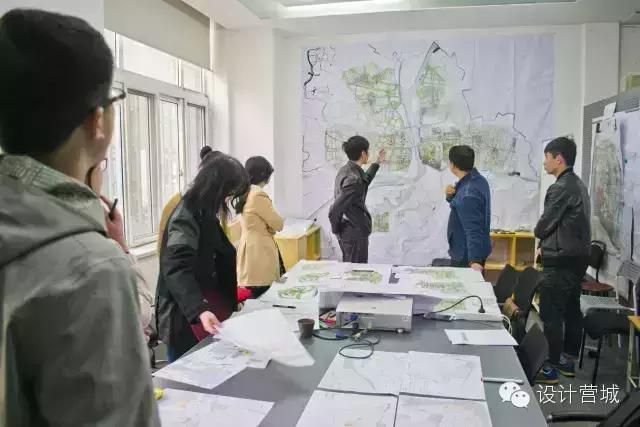

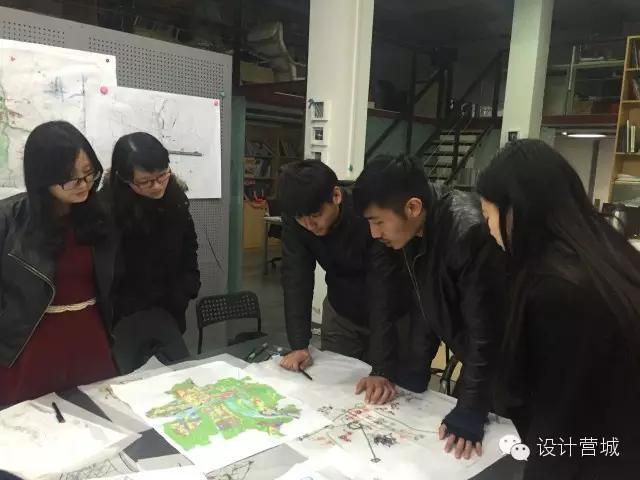

每次BOSS一來改圖，小夥伴們都圍了上來。

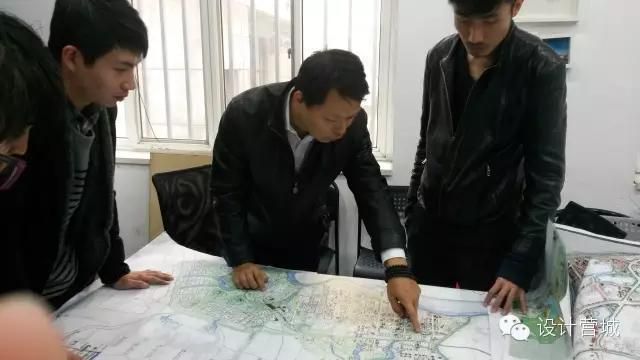

改圖的過程中，BOSS楊經常手把手地指導，得到BOSS楊親筆改的圖小夥伴們別提有多開心啦O(∩_∩)O

我有個問題，是不是改一輪就要重畫一遍呢？感覺畫一張完整的圖還挺費時間的o(╯□╰)o

小FN姐

當然不是！別擔心，工作組的喵喵醬來教你——大草圖階段，應對對局部地區進行微調或者紙張出現破損的【補丁法】喵喵醬

step1:確定需要調整和補救區域範圍，將準備好的草圖紙進行裁剪，裁剪出的範圍要大於補救區域，以方便後期與原圖的對接。喵喵醬

step2:在草圖紙上將修改區域無需變動的地方進行描圖，如：道路、部分建築等，以方便對位拼接。喵喵醬

step3：完成需修改部分的設計，並將修改部分從整體圖上裁剪下來，將修改好的草圖襯於空白處下方並進行位置校準。喵喵醬

step4：使用雙面膠將其進行粘合，並對修改部分上色。

喵喵醬

這樣就完成大草圖的局部修改啦，這種「補丁法」簡單便捷，易於操作，主要是完全無縫拼接啊~還等什麼，趕緊學起來！(*@ο@*) 哇～喵喵醬好膩害

小F第三輪：特色、虛實對於全域尺度的設計，並不是每片區域都平均用力，也不是都設計到最精細，而是把重點的區域畫細，尤其是最能夠體現方案特色的區域，而別的一些相對沒那麼重要的區域就畫的相對較粗，尤其是對於一些未來建設還不明朗的區域。而且另一方面，組團與組團之間也需要協調。組團的重要性區別，在中心城區整體結構上的考慮；包括組團內部的虛實，也包括組團與組團之間的水綠空間的虛實。大草圖設計團隊需要大量的磨合討論時間！不斷地和總的設計結構圖比對！

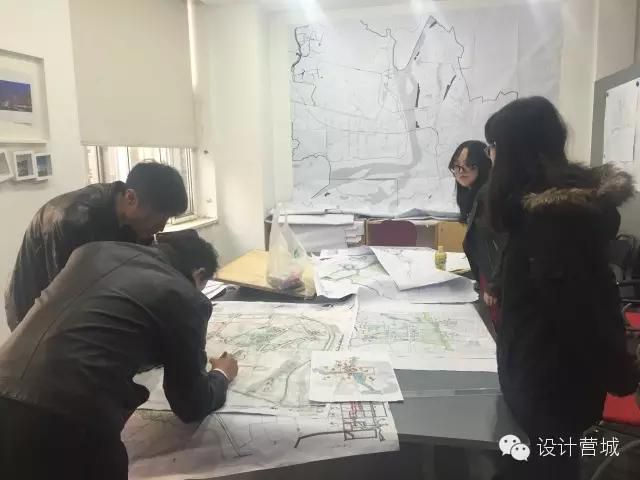

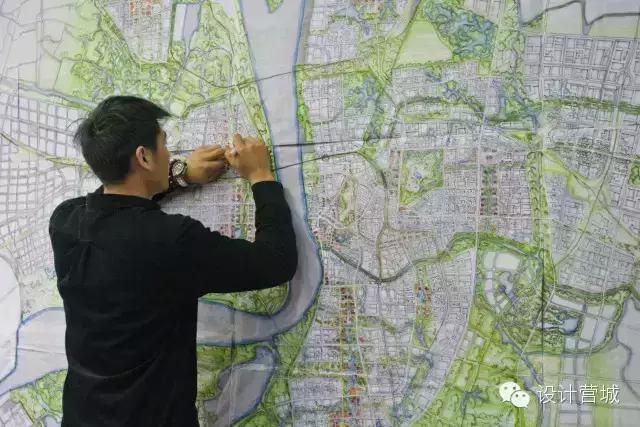

甚至拼合在一起之後，還需要根據大的效果在牆上再深化，調整！

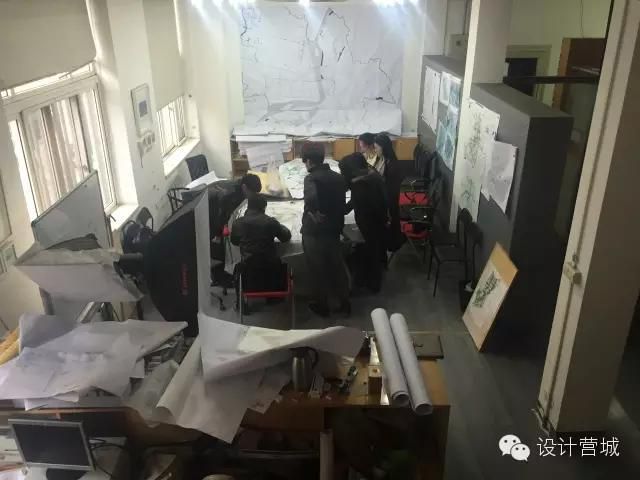

衝刺階段，全神貫注！滿眼都是圖紙！

N姐從她們的眼裡我看到了一種執著！而我讀出了一種顏值（/色色色）小F（五）誰畫的？站出來N姐好吧，說了這麼多，下面隆重介紹下咱們的大草圖設計團隊吧！代鑫

「畫大草圖是一個從局部視野到全局視野進階的過程。整個城市的草圖必然面臨很多要素取捨的問題，要表現什麼弱化什麼一開始要想的很清楚。每個城市都有自己的特點，結合城市發展結構，把骨架拎出來再去往裡面填東西會事半功倍。另外就是小組的配合很重要，要在畫之前列好流程和順序，有的部分需要按步驟進行，有的可以同步進行，安排妥當大家有條不紊的進行就會大大提升效率。」劉思

「我從山水骨架的方面談下感受吧。搭整個綠地的框架很重要。要先明確影響全圖的廊道結構和綠核的分布位置及範圍，優先畫重點畫，畫到極致，讓它們跳出來。其次再看組團內部的綠脈，拉出小結構。其餘的綠地可以弱化或者不畫，僅做示意即可。整體上來說，針對不同項目綠地的精度選取應該重點思考。比如這個項目山水優先，因此高精度可更多地使用；若是一般的偏城市化設計，綠地的精度應該再弱一弱。」

陳潘婉潔「我所理解的大草圖，是要對城市總體形態有一個宏觀的把控，因為場地太大，以景觀注重細節的眼光看待是不行的。作為景觀的同學，我在大草圖組得到了極大的歷練！尤其是最後一輪，感覺又回到了練手繪畫雲線的考研時光。大家在工作之餘也有很輕鬆娛樂的工作氣氛！（還要聽我唱歌麼朋友！）不過也有遺憾的地方，如果能有個超級大桌子能讓大家拼起來一起畫就更好啦！」徐肖薇

「從未畫過如此之大的大草圖，在最初其實是非常茫然的，不知從何著手，這與一般的快圖區別究竟在哪？隨著一輪一輪的試畫，到最終確定三種不同精度的畫法，才逐漸對大草圖有了更深的認識。在整個工作過程中，感觸最深的應當是團隊合作，尤其是面對鋪滿整個牆面的巨型草圖，絕非一人之力能完成，也許對於一張快圖來說完整的核心結構會分散到不同的圖紙上，這就對於整個團隊從宏觀上對於整體結構的把控，以及各個人員的相互分工提出了更高的要求。總的來說，如此大量的手繪對於體力是個考驗，然而最終的成果也為我們帶來了更大的成就感。」繆岑岑

「這次的大草圖是一次很特別的經歷，畢竟以往都沒有手繪過如此大的範圍。通過這次大草圖收穫了許多，不管是繪圖技巧還是設計技能都有了進步，更清楚的認識到事先的準備以及地塊間的協調是大草圖成功的關鍵，要注重對結構以及設計意圖的體現，面面俱到反而特色無法彰顯。大草圖是一個枯燥但又充滿意義的過程，在這過程中我們七隻的在專業知識協調與配合，在生活上的關心與調侃，使得其變為一個充滿樂趣而又有營養內涵的過程。感謝老師與其他六隻，或許以後就無法再接觸到如此大的大草圖，但現在無憾而無悔。最後我一定要說：如果有機會一定一定一定要畫一次大草圖，那一定會是一段獨特而難忘的回憶!」朱驍

..zzZZZN姐

咦？朱驍人呢？還想採訪下他的感受呢。作為全宇宙Rockets球迷中畫圖最好的男人，因為剛剛火箭險勝勇士，興奮地睡著了o(╯□╰)o

小FN姐

哦，原來興奮還能睡著啊。。——驍哥，驍哥醒醒。。。——..zzZZZ（/鼾聲）曹俊

蚌埠那次看著師兄師姐畫，大運河那次李總手把手帶著我們畫，如今到蕪湖可以組織大家一起畫，收穫成長快樂欣喜的同時也在感慨時光流逝匆匆。製圖過程中也走過彎路試過錯，也有節奏不對的時候著急過，也有方向不對用力過猛熬夜的時候，最後看到一幅那麼大的作品還是很有成就感。好吧，光顧著傻笑忘了看鏡頭了~【大草圖法】——————TEAM——————項目組工作團隊：蕪湖總體城市設計項目組大草圖設計團隊：曹俊、代鑫、朱驍、繆岑岑徐肖薇、劉思、陳潘婉潔實力援助：陳海寧、許皓昊、張涵昱、方永華策劃：曹俊組織：曹俊、代鑫、朱驍編輯：曹俊文字：曹俊、朱驍圖片：劉思、朱驍、繆岑岑視頻：代鑫補丁大法：繆岑岑精度畫法：朱驍、繆岑岑詳略分區：曹俊、徐肖薇場地管理：徐肖薇圖紙管理：代鑫、徐肖薇工具管理：繆岑岑、朱驍掃描拼合：代鑫、許皓昊、曹俊會議記錄：方永華、朱驍、曹俊規劃專項講座：朱驍景園專項講座：陳潘婉潔建築專項講座：代鑫小 F：友情客串，你懂的N 姐：友情客串，你懂的喵喵醬：主演人物，你懂的——————BOSS——————項目主持：王建國項目負責現場設計指導：楊俊宴——————THE SEVEN——————
