#我在頭條搞創作# OTDR 是什麼？

OTDR 是一種光纖測試儀，用於測試光通信網絡的特性。 OTDR 旨在探測、定位和測量光纖鏈路任何位置上的事件。 OTDR 只需接入鏈路的一端，其工作方式類似於一維雷達系統。通過提供被測光纖的圖形化跡線特徵，用戶可以獲得整個光纖鏈路的圖形顯示。

OTDR 測量的項目

通過將光脈衝注入光纖的一端，並分析背向散射和反射信號， OTDR 能夠測量：

光程

· 到元件：熔接點、連接器、分路器、復用器… · 到故障處 · 到光纖末端損耗、光回波損耗 (ORL)/反射率

· 熔接點和連接器損耗 · 鏈路或區段光回損測試 · 連接器反射係數 · 光纖總衰減

用戶為什麼需要 OTDR？

光纖測試可確保網絡經過優化後，能在無故障的情況下提供可靠和穩健的業務。

現場測試應用

電信、視頻和數據無線服務提供商以及網絡運營商希望確保它們對光纖網絡的投資得到保護。在室外光纖設備中，每根光纜都將接受 OTDR 測試，確保已正確進行安裝。安裝者將被要求使用損耗測試套裝（光源和功率計）以及 OTDR，提供準確的光纜數據文檔以證明他們所做的工作。之後， OTDR 可用於諸如因挖掘而導致的光纜斷裂等問題的故障定位與修復。

樓宇、LAN/WAN、數據中心、企業

許多承包商和網絡所有者都詢問他們是否應為樓宇布線執行 OTDR 測試。他們還想知道，OTDR 測試是否可以取代傳統的使用功率計和光源進行損耗測試。樓宇光纖網絡的損耗預算很緊張，而且允許錯誤的餘地很小。安裝者應使用光源和功率計測出總的損耗預算（TIA-568C 標準要求的 1 級認證）。OTDR 測試（2 級認證）是找出損耗過高原因並驗證熔接點和連接點損耗是否在適當容限範圍內的最佳做法。它還是了解確切的故障點或斷裂位置的唯一方法。使用 OTDR 測試光纖鏈路還有助於創建系統文檔，以供將來驗證。

了解重要的 OTDR 指標

波長

· 一般而言，光纖應使用其傳輸波長來進行測試。

· 多模光纖鏈路使用 850 納米和/或 1300 納米波長

· 單模光纖鏈路使用 1310 納米和/或 1550 納米和/或 1625 納米波長

· 單模光纖鏈路的在線業務故障排查使用經過濾波的 1625 納米或 1650 納米波長

· CWDM 傳輸單模光纖鏈路的開通測試和故障排查使用 CWDM 波長（從 1271 納米到 1611 納米，信道間隔為 20 納米）

· FTTH 系統使用 1490 納米波長（可選項測試可以在 1490 納米上執行，但通常建議在 1550 納米上執行，以最大程度減少額外的投資）

使用單波長測試只能實現故障定位。在安裝階段和故障查找並修復期間，建議使用雙波長測試，因為這樣能夠檢測光纖的彎曲損耗。

動態範圍

動態範圍是一個重要特性，因為它決定著 OTDR 可以測量多遠。OTDR 供應商使用最長脈寬定義動態範圍，並且以分貝 (dB) 表示。有時候，選定的距離範圍或顯示範圍常會令人誤解，因為它們表示的是 OTDR 可以顯示的最大距離，而不是它可以測量的最大距離。

實際的 OTDR 測量範圍取決於實際的光纖和網絡中的事件損耗。

盲區

盲區是重要的特性，因為它們決定著 OTDR 檢測和測量光纖鏈路上兩個相隔很近的事件的能力。盲區由 OTDR 供應商使用最短脈寬定義，並且以米 (m) 表示。

· 事件盲區 (EDZ) 是 OTDR 可以區分兩個連續反射事件（例如兩對連接器）的最小距離

· 衰減盲區 (ADZ) 是在某個反射事件（例如一對連接器）之後 OTDR 可以測出非反射事件（例如一個熔接頭）的最小距離

脈寬

動態範圍與盲區之間成正比。要測試長光纖，需要較大的動態範圍，因此需要較寬的光脈衝。在動態範圍增大時，脈寬和盲區都會增大（OTDR 無法檢測到相隔很近的事件）。對於短距離，應使用短脈寬以減小盲區。脈寬以納秒 (ns) 或微秒 (μs) 為單位來表示。

了解您的應用場合

可供選擇的 OTDR 型號有很多，它們能滿足不同的測試和測量需求。深入了解 OTDR 的主要規格和應用場合有助於購買者做出與其特定需求相符的正確選擇。以下是在選購 OTDR 之前需要了解的問題：

· 您將測試哪種類型的網絡？ LAN、FTTH/PON、城域網、長距離網絡？

· 您將測試哪種類型的光纖？多模還是單模？

· 您可能要測試的最大距離是多少？ 700 米、25 千米還是 150 千米

· 您將執行哪種類型的測量？施工安裝（驗收測試）、維護測試還是在線測試？

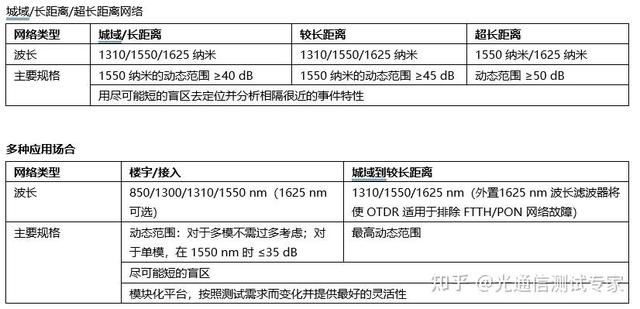

根據應用場合推薦 OTDR

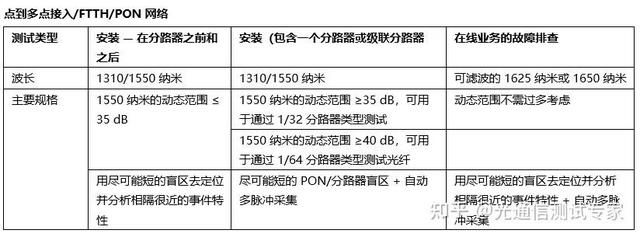

測試 FTTH/PON 網絡時的其他重要 OTDR 規範

為了能夠測量 PON 網絡的每個網段，並檢測從 ONT（客戶）一直到 OLT（局端）的光纖鏈路上的「所有事件」，傳統 OTDR 需要針對每個測試使用不同的參數來執行多項手動測試（數據採集）。

最新的 PON OTDR 可調整測試參數，並在多個脈衝寬度處自動執行多項數據採集，從而獲得最佳測試結果，並檢測 PON 分路器前後的所有「事件」（彎曲、熔接器、連接器）。在選擇 OTDR 來測試具有一個或級聯 PON 光分路器的光纖之前，強烈建議檢查 OTDR 是否可配備此類功能。

OTDR 測試結果

操作 OTDR 並非特別困難，但是，熟悉光纖測試的最佳方法是正確進行測量的前提。只有經過訓練的資深技術人員才能分析並正確理解 OTDR 跡線。經驗較少的技術人員難以操作 OTDR 和理解測試結果。該儀器中集成的智能軟體應用程式能幫助技術人員無需看懂或理解 OTDR 跡線，便能更有效地使用 OTDR。它以圖示的方式顯示所測試的光纖鏈路，自動識別和解釋每個 OTDR 事件，並將其表示為簡單的圖標，以方便理解。但是，如果需要，儀表必須能夠將結果關聯到原始的 OTDR 跡線。

在選擇 OTDR 時，要考慮的因素包括：

· 大小和重量，如果您要爬上基站信號塔或在建築物內工作，這兩個因素很重要

· 顯示屏尺寸，顯示屏尺寸不能小於 5 英寸；OTDR 的顯示屏越小，成本越低，但越難分析 OTDR 跡線

· 電池續航時間， OTDR 應能在現場使用一天；續航時間不能短於 8 小時

· 跡線或結果存儲，內存不能小於 128 MB，而且要能夠連接外部存儲器（例如外部 USB 記憶棒）

· 藍牙和/或 WiFi 無線技術，無線連接能輕鬆將測試結果導出到 PC/筆記本電腦/平板電腦

· 模塊化/可升級性，模塊化/可升級的平臺能更容易與您的測試需求變化相符；這種平臺在初次購買時可能成本較高，但長遠看來，成本會較低

· 後處理軟體的可用性，雖然可以通過測試儀器來編輯和記錄光纖測試結果，但使用後處理軟體來分析和記錄測試結果將會更簡便

OTDR 跡線視圖

基於圖標的 OTDR 結果視圖

OTDR 最佳測試方法示例

最佳測試方法可確保 OTDR 測試可靠進行。

前端導纜/末端導纜的使用

前端導纜/末端導纜由特定距離的數根光纖組成，它們應連接到被測光纖鏈路的兩端，便於使用 OTDR 驗證前端和遠端連接器是否合格。前端導纜/末端導纜的長度取決於所測試的鏈路，不過，此長度通常介於 300 米和 500 米之間（對於多模測試）以及 1000 米和 2000 米之間（對於單模測試）。對於較長距離網絡，可以使用 4000 m 的光纜。光纖長度主要取決於 OTDR 衰減盲區，它是脈寬的函數。脈寬越大，前端導纜/末端導纜需要越長。但是，如果 OTDR 上有多脈衝功能，則前端導纜和末端導纜可縮短到 20 米。前端導纜/末端導纜必須與被測光纖同類型。

主動檢測連接器

單個汙損的光纖連接會影響總體信號性能。使用光纖顯微鏡探針主動檢測每個光纖連接能大幅減少網絡中斷時間和故障查找並修復的工作量。始終遵守「先檢查，後連接™ 」這個簡單的流程，在連接器對接前確保光纖端面保持潔淨。汙損的 OTDR 埠或汙損的前端導纜/末端導纜連接器會影響 OTDR 測量。在連接前端導纜之前，必須對其進行檢測和清潔。
