上一篇文章《對消防配電中的礦物絕緣電纜，雖會用，但你了解它嗎？》主要介紹了什麼是礦物絕緣（MI）電纜，以及它們的命名規則和來由。

本文再進一步介紹各不同命名的礦物絕緣電纜的結構形式，便於我們更好的進行設計選型，不再對眾多的命名規則產生混淆。

一直以來，國內礦物絕緣電纜都以剛性、柔性區分為兩類。

國際上通用的氧化鎂礦物絕緣電纜（IEC 60702-1:2002）其採用導體為銅實心導體，而不像我們常見的普通電纜採用的絞合導體或軟導體。

後來由國內各生產企業發展出來的有下列 MI 電纜：

（1）符合【行業標準】 JG/T 313《額定電壓0.6/1kV及以下金屬護套無機礦物絕緣電纜及終端》的 YTTW 系列（標準發布及更新時間先後為 2011、2014 年）；

（2）符合【國家標準】 GB/T 34926《額定電壓0.6/1kV及以下雲母帶礦物絕緣波紋銅護套電纜及終端》 的 RTT 系列（標準發布時間為 2017 年）；

（3）還有一些符合【企業標準】的採用非實心導體的雲母帶礦物絕緣電纜。

上述電纜都被業內籠統歸類於柔性礦物絕緣電纜，僅是為了和剛性氧化鎂礦物絕緣電纜做區分。

《建築設計防火規範》GB 50016-2014 【條文說明】第 10.1.10 條中指出：

礦物絕緣類不燃性電纜由銅芯、礦物質絕緣材料、銅等金屬護套組成，除具有良好的導電性能、機械物理性能、耐火性能外，還具有良好的不燃性，這種電纜在火災條件下能夠保證火災延續時間內的消防用電。

也就是說被規範所認同的礦物絕緣電纜一定是由【銅芯】、【礦物質絕緣材料】、【銅等金屬護套】作為基本組成的。

BTT系列剛性礦物絕緣電纜結構形式

按照這個要求，我們再來看各種剛性纜和柔性纜的結構形式是否滿足。

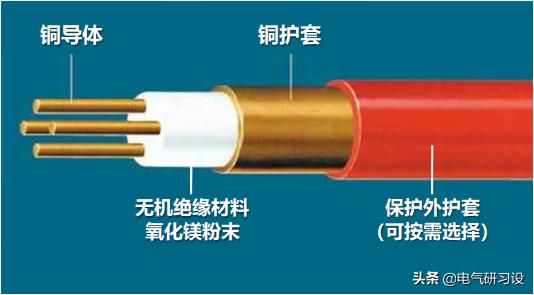

BTT 系列礦物絕緣電纜，是目前唯一被國際公認的礦物絕緣電纜，是一種外層採用無縫銅管護套、中間填充有緊密壓實的氧化鎂晶體粉末作絕緣材料，導體是單股銅棒組成的電纜。

之所以被國際公認，主要取決於採用的材料是真正的耐高溫材料，其中的銅導體和銅護套的熔點是 1083℃ ，而氧化鎂礦物絕緣層的熔點更是達到了 2800℃，故而使得線路在超過 1000℃ 的火災高溫下仍然可安全的運行。

由於其用材用料全部是無機材料，再加之結構密實、堅硬，使得該產品具有常規的 VV、YJV、YJY 等【有機電纜】所無法比擬的電氣性能、機械性能和環境耐受性能。

它具有耐高溫、防火、防爆、不燃燒性。250℃ 時可連續長時間運行，1000℃ 極限狀態下也可維持 180min 短時間運行。

針對 BTT 系列的 MI 電纜，國內執行標準為 GB/T 13033-2007《額定電壓750V及以下礦物絕緣電纜及終端》，且至今未作更新，從規範發布時間上也可以看出其產品標準的穩定狀態，可以說是技術上最為成熟的一種 MI 電纜。

BTT 系列剛性纜有很好的技術性能優點，但也存在施工難度大、製造長度短、中間接頭處理工藝複雜等問題，為了解決上述問題，在國內才發展出了種類眾多的柔性纜。

這也給我們的工程設計工作帶來較大選型困難。

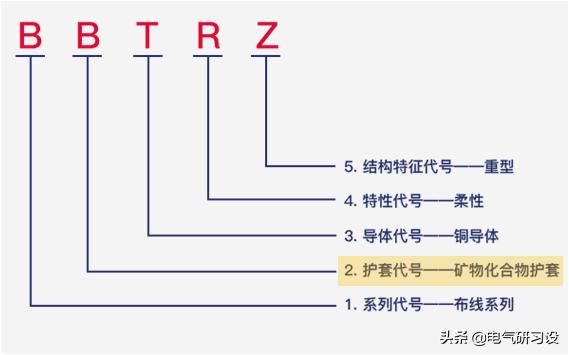

在早期礦物絕緣電纜剛引進至國內時，因工藝不成熟，導致銅護套經常容易開裂，於是改採用氫氧化鎂礦物質作為護套，以取代銅護套。

故將【T】改為【B】，B 代表礦物質。

產品結構由銅絞線、金雲母帶絕緣、輻照交聯聚乙烯隔水層、氫氧化鎂礦物質防火護套、低煙無滷護套構成。

BBTRZ 作為國內柔性礦物絕緣電纜型號發展史中性價比較高的一個系列，曾經獲得眾多設計院、業主、用戶的高度認可，在國內各種大型建築消防線路中應用較多。

雖然能通過 BS-6387 的線路完整性 C、W、Z 耐火試驗，但此種礦物絕緣電纜並未採用【銅等金屬護套】。

隨著國家綜合水平的發展，2015年頒布實施的《建築設計防火規範》GB 50016-2014 中正式明確礦物絕緣類不燃性電纜的結構為「由銅芯、礦物質絕緣材料、銅等金屬護套組成」。

由於該系列不含金屬護套，故已經逐漸退出消防應用舞臺，現已不再歸類於「礦物絕緣類不燃性電纜」。

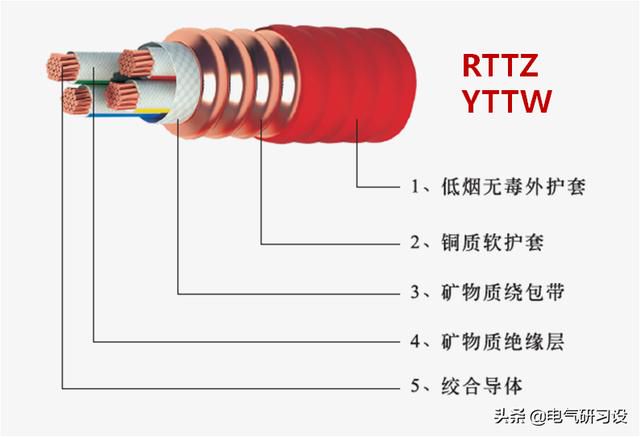

實則這三種命名的 MI 柔性纜結構形式相同，全稱為柔性軋紋銅護套雲母帶礦物絕緣電纜。

產品結構由多股銅絞線、雲母帶礦物絕緣繞包、無鹼玻璃纖維密實填充、銅帶縱包焊接而成的銅管護套組成。

在國內相關標準未出臺之前，由廠家率先研製並命名的 BTTRZ 柔性纜，主要為區別於 BTTZ 剛性纜，突出了【軟】，故在 BTTZ 命名基礎上加用了【R】。

後來，國內建築工業【行業標準】 JG/T 313 於 2011 年頒布實施，將由廠家命名的 BTTRZ 改為 YTTW。但這一命名規則嚴重不符合國內一貫的電纜命名方式，較多人無法接受。

再後來，由國家標準化委員會於 2017 年頒布實施了【國家標準】GB/T 34926，將之前的該類柔性纜統一命名為 RTTZ。

所以，BTTRZ = YTTW = RTTZ。此外，該類柔性纜在相關標準未出臺前，還曾被不同廠家命名為：BTTW、BTTE、BTWTZ，可謂是五花八門。

很顯然，此類柔性纜是符合規範 GB50016-2014 要求的，且其耐火型式試驗滿足 BS-6387 的 C、W、Z 最嚴等級要求。

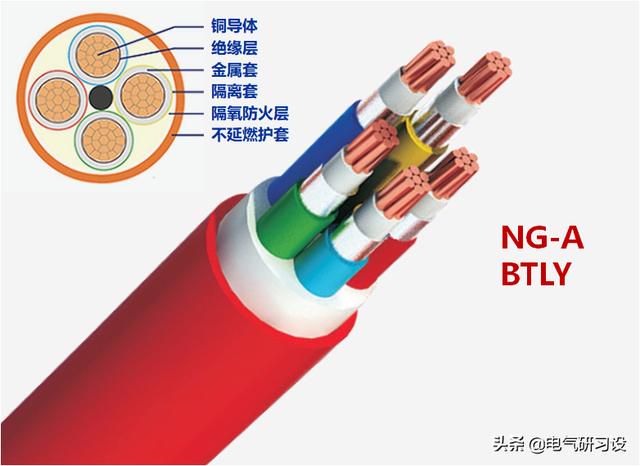

NG-A 與 BTLY 系列電纜屬於同一類，它們用鋁為主要材料金屬管擠出代替銅管拉拔護套，不但簡化了生產工藝提高了效率，而且使產品成本大幅下降（鋁材僅為銅材綜合成本的1/10）。

產品結構由銅絞線、金雲母帶絕緣、無縫鋁管護套、隔氧層填充、隔離耐火層、低煙無滷護套構成。

用鋁管之所以能代替銅管，在高溫火焰下不熔，得益於鋁管外擠覆的膨脹耐火層。

它在火焰侵襲下其膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接作用。不但鋁管的完整性得以保存，而且使鋁護套內層的雲母帶受熱溫度降低至600℃以下，雲母帶的絕緣穩定性可以得到提高（其絕緣電阻會隨溫度的升高而降低）。

從其結構形式和型式試驗來看，也滿足規範 GB50016-2014 和 BS-6387 的 C、W、Z 等級要求，且其在鋁護套外層的隔氧防火層（為 Mg(OH)2 或 Al(OH)2 礦物質材料）對其內部的雲母帶的絕緣性能有所提高。

但 NG-A（BTLY）系列電纜並不屬於 JG/T 313 和 GB/T 34926 標準所規定的柔性電纜，目前也只有企業標準作為支撐。

對以上各類型 MI 電纜的情況作如下簡單梳理：

（1）剛性纜：BTT，結構形式和產品性能均符合國際、國內規範。

（2）柔性纜：RTT、YTTW，產品防火性能滿足 BS6387 的 C、W、Z 最嚴等級試驗，結構形式滿足國家規範。

（3）柔性纜：NG-A、BTLY，產品防火性能滿足 BS6387 的 C、W、Z 最嚴等級試驗，結構形式滿足國家規範，但僅有【企業標準】作支撐。

從上述情況來看，柔性纜的性能均符合規範要求，且單根長度長，施工相對容易，大家肯定會想：「柔性纜是不是可以取代剛性纜？」

不過，雖然性能看似很不錯，但其【安全可靠性】又如何呢？
